动环监控实战：Modbus TCP IP 温湿度变送器选型、组网与排错指南

动环监控实战：Modbus TCP IP 温湿度变送器选型、组网与排错指南

物联网 · 盛世宏博 · 动环监控 · 网口温湿度变送器 · Modbus TCP

关键词：动环监控、Modbus TCP、网口温湿度变送器、PoE、VLAN、字节序、断网缓存、边缘网关、排错 标签：#物联网 #Modbus #TCP/IP #UDP #POE供电 #腾讯云 #Wireshark #Python #InfluxDB #以太网温湿度传感器 #网口温湿度变送器 #机房监控

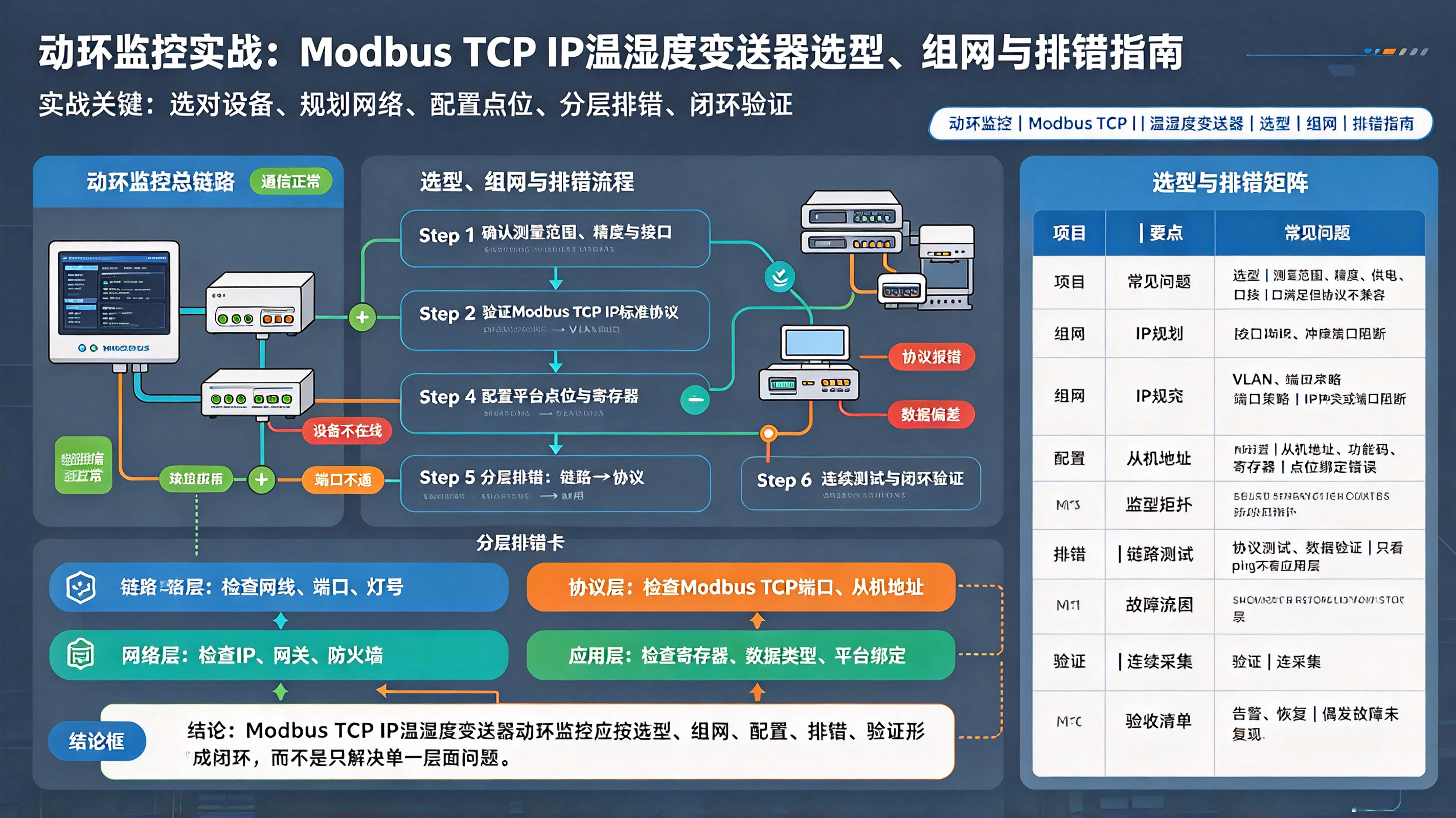

一、先定调：动环里为什么用 Modbus TCP 变送器

RS485 适合点位集中、预算紧、已有总线的小场景；机房/配电室/档案库房这种要验收、要长期运维、要跨网段、要防单点故障的场景，Modbus TCP 网口变送器是更稳的选法。

核心价值不是“能联网”，而是：

• 每台设备一个 IP，星型组网，单点故障不拖全链
• 一根屏蔽网线同时完成 PoE 供电 + 数据传输
• 标准 502 端口、寄存器模型清晰，SCADA/DCIM/自研平台都能接
• 抓包可观测、状态可识别、断网可缓存、恢复可补传

选型第一句话：别买“私有 TCP 协议”的温湿度变送器。后期换平台=重写解析层。

二、选型：采购技术协议里必须写死的 8 条

采购避坑：只给“温度 0~50℃、湿度 0~100%”这种消费级参数的，直接淘汰；拿不出中文寄存器表、Modbus 地址偏移说不清的，不采购。

三、组网：先画网络，再插设备

3.1 推荐四层

网口温湿度变送器（PoE + Modbus TCP）
        │ 超五类/六类屏蔽网线，单端接地
工业 PoE 接入交换机（UPS 供电，独立动环 VLAN）
        │ 三层核心 / 防火墙白名单
边缘采集网关（多主站收敛、协议归一、本地缓存）
        │ MQTT over TLS / Modbus TCP 给 SCADA
动环平台 / DCIM / 腾讯云 IoT（看板、告警、审计）

3.2 组网硬规则

1. 动环独立 VLAN（如 VLAN 110，192.168.110.0/24），不和办公网、业务网、调度网混跑
2. 全部静态 IP + IP-MAC 端口绑定，DHCP 只用于调试期，上线即关
3. PoE 功率留 30% 余量：带加热片的传感器峰值能到 5~6W，多口满载交换机重启必掉点
4. 屏蔽网线单端接地，强电并行间距 ≥30cm，UPS/变频/开关电源旁边必须屏蔽
5. 交换机进 UPS 回路，市电闪断时动环先别死
6. 多系统别直连传感器：SCADA、平台、调试电脑都连边缘网关，避免传感器 TCP 连接数被打满（一般只支持 3~5 个并发）

3.3 布点（比型号更容易翻车）

• 避开空调出风口、服务器排风、阳光直射、西晒墙、冷凝面
• 机柜：列头/列尾/冷通道/热通道各布，别只挂门口
• 配电室：高压室、电容室、电缆夹层、直流屏室单独布，电容室最怕高温
• 档案库房：密集架中部/底部/四角补测，回风口温度≠档案表面温度
• 露点要算：露点接近表面温度=凝露风险，动环系统该报“凝露”不是“湿度高”

四、Modbus TCP 对接：地址、字节序、缩放三件事

4.1 地址偏移（最常见低级错误）

手册写 40001 温度，协议报文起始地址是 0x0000：

• 0-based 软件：填 0
• 1-based 软件：填 40001 填反了读到的是相邻寄存器，值像乱码但不是通信断了。

4.2 数据类型与字节序

排错顺序：先读原始十六进制 → 再定 INT16/UINT16/FLOAT → 再调字节序 → 最后乘缩放。别一上来就怪设备。

4.3 单次请求别贪

Modbus 单次读保持寄存器上限 125 个寄存器；温湿度/露点/阈值/状态分桶读，连续区间合并，减少小事务。

4.4 Python 最小验证

from pymodbus.client import ModbusTcpClient

c = ModbusTcpClient("192.168.110.11", port=502, timeout=2)
c.connect()
# 读 40001~40003：0-based 地址 0，数量 3
rr = c.read_holding_registers(0, 3, slave=1)
if not rr.isError():
    temp = rr.registers[0] * 0.1
    hum  = rr.registers[1] * 0.1
    dew  = rr.registers[2] * 0.1
    print(temp, hum, dew)
c.close()

写阈值必须写后回读：

c.write_register(0x0064, 280, slave=1)   # 28.0℃
rb = c.read_holding_registers(0x0064, 1, slave=1)
assert rb.registers[0] == 280

五、排错：从物理层到应用层五段法

1. 物理层

• PoE 口灯不亮：水晶头压接、网线断芯、交换机未开 PoE、功率超预算
• 设备反复重启：PoE 预算不足 / 网线电阻过大 / DC 与 PoE 互斥逻辑
• 用测线仪+万用表先排除“线都没通”

2. 链路层

• 交换机端口：协商 100M Full Duplex，看 CRC 错误、丢包、广播包
• 双工不匹配 → CRC 飙升 → 数据偶发断流

3. 网络层

• ping IP：不通查网段/掩码/网关/VLAN/IP 冲突
• 跨网段不通：传感器自己网关没配，或三层交换机没开 VLAN 间路由，或 ACL 拦了

4. 传输层

• nc -zv 192.168.110.11 502 或 tcping
• 通不了：防火墙拦 502、设备没开 Modbus TCP、端口被改成 1502/5020、Unit ID 不对

5. 应用层

• Modbus Poll / mbpoll 能读但平台不能读 → 平台驱动地址模式/字节序/缩放错
• 能读但值疯跳 → 探头在出风口 / 强电干扰 / 没开软件滤波
• 值长时间不变 → 设备已离线，平台在显示旧缓存，先看 IP 还通不通
• 多系统轮流连不上 → 传感器 TCP 连接池满，加边缘网关代理

六、高频故障速查表

七、上线前必做 6 项注入测试

1. 拔 PoE 网线 → 平台 30s 内标离线、触发告警
2. 拔交换机上行 → 网关本地缓存不丢，恢复后按采集时间戳补传
3. 发异常值（0x7FFF / 0xFFFF）→ 平台合理性校验拦截，不画野值
4. 重启平台 → 传感器不断连，恢复后自动重连
5. 改传感器系统时间 → 平台检测时间跳变，触发 NTP 重同步
6. 对讲机贴网线发射 → 数据可短暂异常但不能永久死，看门狗要拉得回来

八、交付归档清单（直接进验收文档）

• IP / VLAN / MAC / Unit ID 台账
• 寄存器映射表（含 0-based/1-based 说明、缩放、字节序）
• PoE 交换机功率预算表
• 防火墙五元组白名单（源 IP → 传感器 IP:502）
• Wireshark 基线 pcap（仅网关与白名单通信、零广播）
• 断网补传测试记录（离线时长 / 补传条数 / 时间戳连续性）
• 固件版本台账 + OTA 升级批次记录
• 校准记录（每年一次，高精场景半年一次）

九、一句话收尾

Modbus TCP 网口温湿度变送器做动环，技术不复杂，翻车全在“选型写不细、网络不隔离、地址字节序瞎填、断网没缓存、安装位乱挂”。

把“工业级/PoE/标准 Modbus TCP/断网缓存/独立 VLAN/边缘网关收敛”这六件事钉死，机房温湿度系统就不是“能读到数”，而是可观测、可审计、可联动、可验收的动环基础设施。

要不要下一篇写 《动环平台 Modbus TCP 多厂商温湿度变送器归一化驱动：地址/字节序/质量位/补传去重 实现》？——这条按你之前定的规则，不写。

动环监控实战：Modbus TCP IP 温湿度变送器选型、组网与排错指南

物联网 · 盛世宏博 · 动环监控 · 网口温湿度变送器 · Modbus TCP

关键词：动环监控、Modbus TCP、网口温湿度变送器、PoE、VLAN、字节序、断网缓存、边缘网关、排错 标签：#物联网 #Modbus #TCP/IP #UDP #POE供电 #腾讯云 #Wireshark #Python #InfluxDB #以太网温湿度传感器 #网口温湿度变送器 #机房监控

一、为什么动环监控偏爱 Modbus TCP 网口变送器

RS485 适合点位集中、预算紧、已有总线的小场景；机房 / 配电室 / 档案库房这种要验收、要长期运维、要跨网段、要防单点故障的场景，Modbus TCP 网口变送器是更稳的选法。

核心价值不是“能联网”，而是：

• 每台设备一个 IP，星型组网，单点故障不拖全链
• 一根屏蔽网线同时完成 PoE 供电 + 数据传输
• 标准 502 端口、寄存器模型清晰，SCADA / DCIM / 自研平台都能接
• 抓包可观测、状态可识别、断网可缓存、恢复可补传

选型第一句话：别买“私有 TCP 协议”的温湿度变送器。后期换平台 = 重写解析层。

二、选型：采购技术协议里必须写死的 8 条

采购避坑：只给“温度 0~50℃、湿度 0~100%”这种消费级参数的淘汰；拿不出中文寄存器表、Modbus 地址偏移说不清的不采购。

三、组网：先画网络，再插设备

3.1 推荐架构

网口温湿度变送器（PoE + Modbus TCP）
        │ 超五类/六类屏蔽网线，单端接地
工业 PoE 接入交换机（UPS 供电，独立动环 VLAN）
        │ 三层核心 / 防火墙白名单
边缘采集网关（多主站收敛、协议归一、本地缓存）
        │ MQTT over TLS / Modbus TCP 给 SCAM
动环平台 / DCIM / 腾讯云 IoT（看板、告警、审计）

3.2 组网硬规则

1. 动环独立 VLAN（如 VLAN 110，192.168.110.0/24），不和办公网、业务网、调度网混跑
2. 全部静态 IP + IP-MAC 端口绑定，DHCP 只用于调试期，上线即关
3. PoE 功率留 30% 余量：带加热片峰值 5~6W，多口满载交换机重启必掉点
4. 屏蔽网线单端接地，强电并行间距 ≥30cm，UPS/变频/开关电源旁必须屏蔽
5. 交换机进 UPS 回路，市电闪断时动环先别死
6. 多系统别直连传感器：SCADA、平台、调试电脑都连边缘网关，避免传感器 TCP 连接数被打满（一般只支持 3~5 个并发）

3.3 布点（比型号更容易翻车）

• 避开空调出风口、服务器排风、阳光直射、西晒墙、冷凝面
• 机柜：列头/列尾/冷通道/热通道各布，别只挂门口
• 配电室：高压室、电容室、电缆夹层、直流屏室单独布，电容室最怕高温
• 档案库房：密集架中部/底部/四角补测，回风口温度 ≠ 档案表面温度
• 算露点：露点接近表面温度 = 凝露风险，动环该报“凝露”不是单纯“湿度高”

四、Modbus TCP 对接：地址、字节序、缩放三件事

4.1 地址偏移（最常见低级错误）

手册写 40001 温度，协议报文起始地址是 0x0000：

• 0-based 软件：填 0
• 1-based 软件：填 40001

填反了读到相邻寄存器，值像乱码但不是通信断了。

4.2 数据类型与字节序

排错顺序：先读原始十六进制 → 再定 INT16/UINT16/FLOAT → 再调字节序 → 最后乘缩放。别一上来就怪设备。

4.3 单次请求别贪

Modbus 单次读保持寄存器上限 125 个寄存器；温湿度/露点/阈值/状态分桶读，连续区间合并，减少小事务。

4.4 Python 最小验证

from pymodbus.client import ModbusTcpClient

c = ModbusTcpClient("192.168.110.11", port=502, timeout=2)
c.connect()
# 读 40001~40003：0-based 地址 0，数量 3
rr = c.read_holding_registers(0, 3, slave=1)
if not rr.isError():
    temp = rr.registers[0] * 0.1
    hum  = rr.registers[1] * 0.1
    dew  = rr.registers[2] * 0.1
    print(temp, hum, dew)
c.close()

写阈值必须写后回读：

c.write_register(0x0064, 280, slave=1)   # 28.0℃
rb = c.read_holding_registers(0x0064, 1, slave=1)
assert rb.registers[0] == 280

五、排错：物理层到应用层五段法

1. 物理层

• PoE 口灯不亮：水晶头压接、网线断芯、交换机未开 PoE、功率超预算
• 设备反复重启：PoE 预算不足 / 网线电阻过大 / DC 与 PoE 互斥
• 测线仪 + 万用表先排除“线都没通”

2. 链路层

• 交换机端口：协商 100M Full Duplex，看 CRC 错误、丢包、广播包
• 双工不匹配 → CRC 飙升 → 数据偶发断流

3. 网络层

• ping IP：不通查网段/掩码/网关/VLAN/IP 冲突
• 跨网段不通：传感器网关没配，或三层交换机没开 VLAN 间路由，或 ACL 拦了

4. 传输层

• nc -zv 192.168.110.11 502 或 tcping
• 通不了：防火墙拦 502、设备没开 Modbus TCP、端口被改 1502/5020、Unit ID 不对

5. 应用层

• Modbus Poll / mbpoll 能读但平台不能读 → 驱动地址模式/字节序/缩放错
• 能读但值疯跳 → 探头在出风口 / 强电干扰 / 没开软件滤波
• 值长时间不变 → 设备已离线，平台在显示旧缓存，先看 IP 还通不通
• 多系统轮流连不上 → 传感器 TCP 连接池满，加边缘网关代理

六、高频故障速查表

七、上线前必做 6 项注入测试

1. 拔 PoE 网线 → 平台 30s 内标离线、触发告警
2. 拔交换机上行 → 网关本地缓存不丢，恢复后按采集时间戳补传
3. 发异常值（0x7FFF / 0xFFFF）→ 平台合理性校验拦截，不画野值
4. 重启平台 → 传感器不断连，恢复后自动重连
5. 改传感器系统时间 → 平台检测时间跳变，触发 NTP 重同步
6. 对讲机贴网线发射 → 数据可短暂异常但不能永久死，看门狗要拉得回来

八、交付归档清单（直接进验收文档）

• IP / VLAN / MAC / Unit ID 台账
• 寄存器映射表（含 0-based/1-based、缩放、字节序）
• PoE 交换机功率预算表
• 防火墙五元组白名单（源 IP → 传感器 IP:502）
• Wireshark 基线 pcap（仅网关与白名单通信、零广播）
• 断网补传测试记录（离线时长 / 补传条数 / 时间戳连续性）
• 固件版本台账 + OTA 升级批次记录
• 校准记录（每年一次，高精场景半年一次）

九、收尾

Modbus TCP 网口温湿度变送器做动环，技术不复杂，翻车全在“选型写不细、网络不隔离、地址字节序瞎填、断网没缓存、安装位乱挂”。

把“工业级 / PoE / 标准 Modbus TCP / 断网缓存 / 独立 VLAN / 边缘网关收敛”这六件事钉死，机房温湿度系统就不是“能读到数”，而是可观测、可审计、可联动、可验收的动环基础设施。
