工业相机镜头基础知识：光圈、曝光时间和增益

工业镜头作为工业相机的眼睛，在成像过程中起着重要作用。下面我们来了解下镜头的光圈、曝光时间和增益。

1、光圈

通过在镜头内部加入多边形或者圆形，并且面积可变的孔状光栅来达到控制镜头通光量，这个装置就叫做光圈。光圈数即F数相对孔径的倒数。

光圈越小，景深越大。

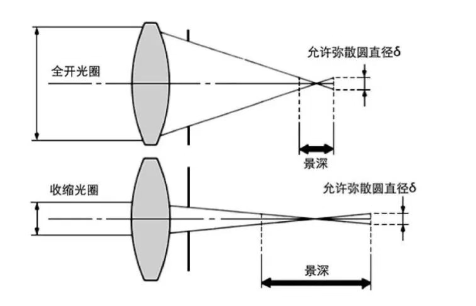

工业镜头光圈

2、曝光时间

曝光时间是为了将光投射到照相感光材料的感光面上，快门所要打开的时间。曝光时间越长，进光量越大，图像亮度就越高，相反则越暗。

在线检测时，产线速度决定了曝光时间上限!曝光时间过长可能会产生图像拖影。

3、增益

光线比较暗的情况下把增益调高，可以增加亮度，但高增益使照片颗粒感很强，低的增益会使画面细腻。感光元件属于主动元件，存在暗电流，普通模式下设置了截止电流，并不会使用到存在噪声干扰的部分，高感光度模式是利用到了存在噪声较大的部分，这些背景噪声反映到图像上就是随机的杂色。

增加增益，信号增强，噪声也增强!

工业相机选型步骤：

01明确需求    1、检测目标、精度、速度、环境。 检测目标特性‌：记录物体的尺寸、形状、材质（如反光金属或透明玻璃）及表面纹理（光滑/粗糙），这将直接影响分辨率、畸变控制等参数选择。 精度要求‌：根据最小检测缺陷尺寸（如电子元件0.01mm缺陷）计算所需分辨率。（公式：‌分辨率（像素）= 视野范围（mm） / 检测精度（mm/像素）‌）。 环境限制‌：评估温度范围、振动强度，选择对应工业设计的镜头。 02计算参数 传感器尺寸、焦距、视野范围（公式：‌视野=传感器尺寸×工作距离/焦距‌）； 传感器尺寸与靶面匹配‌：确保镜头靶面≥相机传感器尺寸（如2/3英寸相机需搭配靶面≥11mm的镜头），避免边缘暗角。 焦距计算‌：通过公式：焦距f =（工作距离WD ×传感器高度H_sensor）/ 视野高度H ，估算焦距。 示例：若WD=500mm、H=100mm、H_sensor=8mm，则f≈40mm，选择最接近的标准焦距镜头。 光圈与景深平衡‌：根据物体高度差选择光圈，大景深需求（如检测阶梯状零件）需缩小光圈（增大f值）。 03筛选型号 分辨率匹配‌：镜头分辨率需≥相机像元分辨率，参考公式镜头分辨率（lp/mm）= 1000/(2×像元尺寸μm)‌。 接口兼容性‌：优先选择C/CS等标准接口，非标接口需评估转接环对成像稳定性的影响。

工业镜头选型需要考虑上述几点，注意镜头的靶面要≥相机的靶面。
