做物联网系统工程，温湿度是出现频率最高的测点：机房、档案馆、冷库、粮库、基站、实验室、配电柜，几乎每个项目都绕不开。很多刚入行的工程师选型时容易陷入两个极端——要么只看价格，要么只看协议。其实选型本质上只问三个问题：信号怎么传、供电怎么来、数据怎么接。信号决定了组网方式和传输距离，供电决定了安装位置和布线复杂度，数据接口决定了上位机接入成本。本文把市面上主流的十六种温湿度传感器、变送器与记录仪按信号类型逐一拆解，从工程实践角度讲清楚每一种适合什么场景、有什么坑、怎么接线，最后用一张表格对比全部优劣势，给选型提供一份可以直接照着用的实践笔记。

1. RS485信号输出温湿度传感器/变送器/记录仪

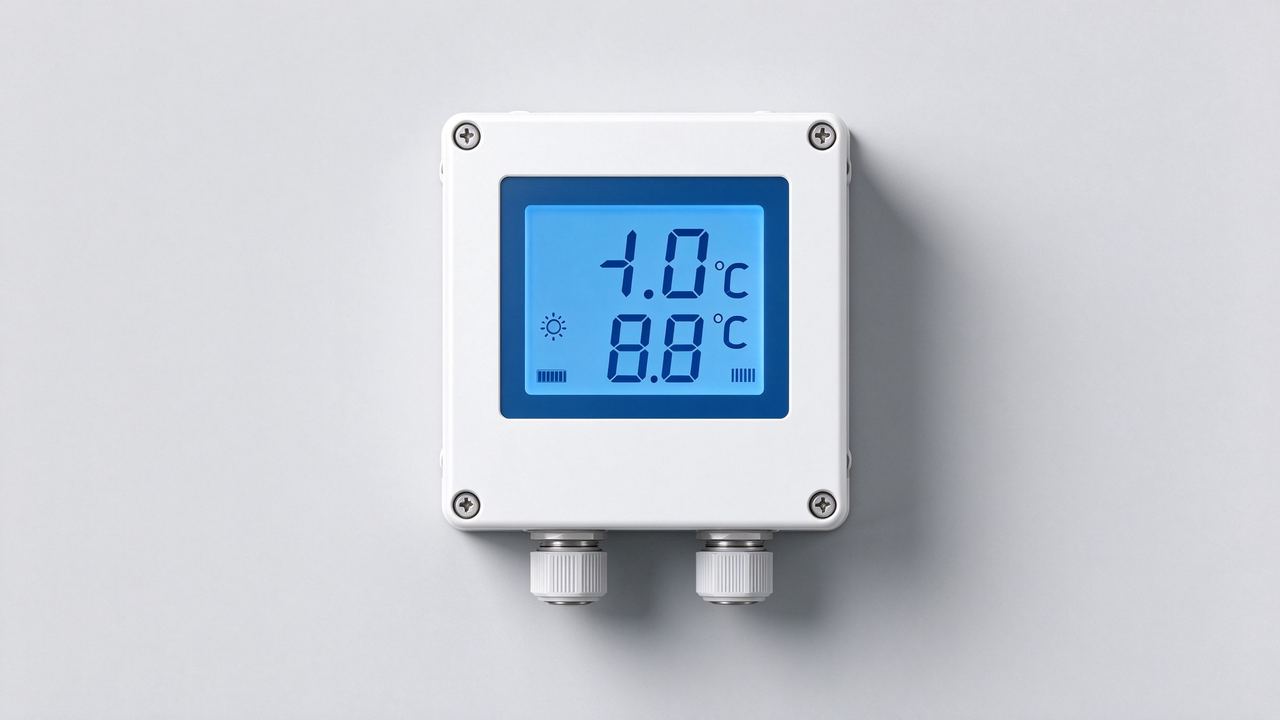

图1 RS485温湿度变送器

图1 RS485温湿度变送器

RS485 是工业现场最主流的温湿度传输方式，没有之一。它本质是两线制半双工差分总线，用 A、B 两根线的电压差传输数据，抗共模干扰能力强，传输距离在 9600bps 波特率下可以做到 1200 米，一条总线上可以并联挂接 32 到 128 个节点（视驱动器而定）。温湿度变送器作为从站，通过 Modbus RTU 协议被上位机轮询读取，每个节点有唯一地址，数据是标准的保持寄存器，读起来非常规范。工程实践上有几个点必须注意：第一，总线两端要各接一个 120 欧姆终端电阻，否则长距离传输时信号会反射、丢包；第二，A/B 线不能接反，很多现场接反后表现为偶发通信失败；第三，所有节点波特率、数据位、校验位必须一致，否则整个总线谁也读不到；第四，布线要用屏蔽双绞线，屏蔽层单端接地。RS485 的优点是成本低、可靠性高、总线制省线，缺点是轮询模式实时性一般、需要主站程序、地址分配要手工管理。它是中小型集中监控项目的默认选择，几乎所有采集器、网关、组态软件都原生支持。

2. RS232信号输出温湿度传感器/变送器/记录仪

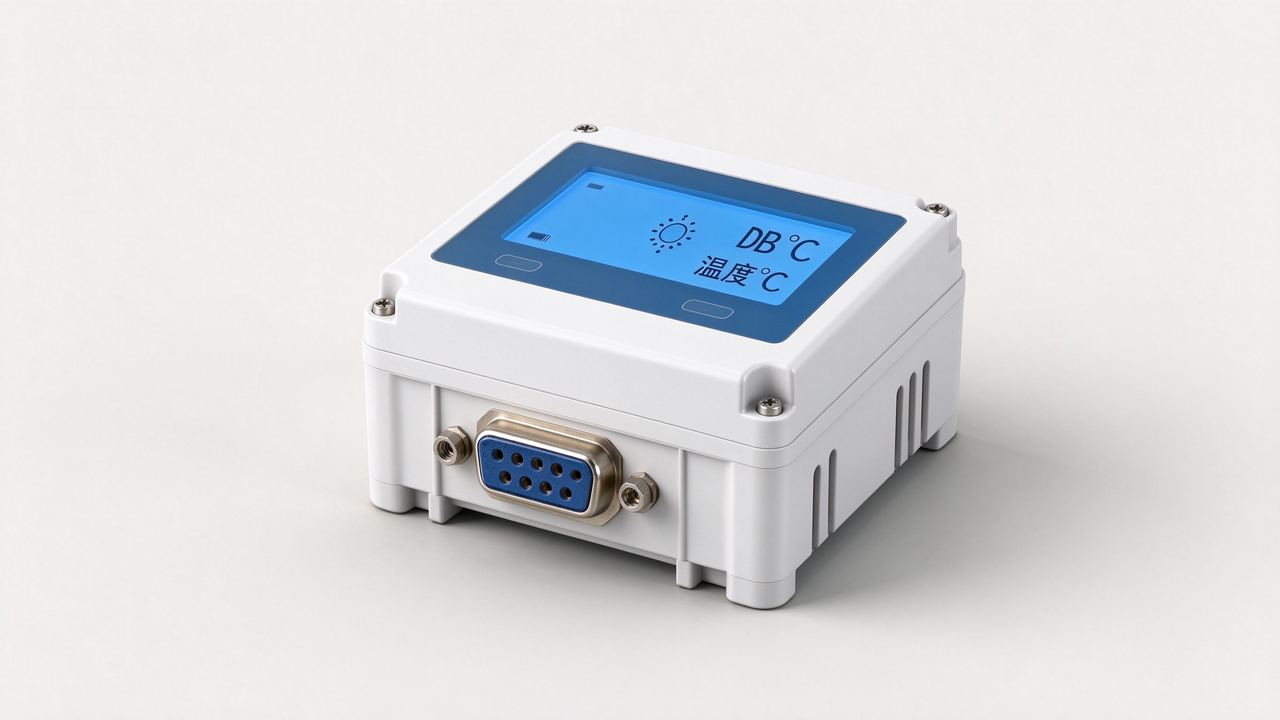

图2 RS232温湿度变送器

图2 RS232温湿度变送器

RS232 是历史最悠久的串口标准，点对点全双工通信，用 TX、RX、GND 三根线就能工作，接法上注意两个设备之间要交叉连接——即一端的 TX 接另一端的 RX。RS232 的典型传输距离只有 15 米左右，而且电平是正负 12V 的单端信号，抗干扰能力一般，所以现在新项目里很少直接用 RS232 做长距离传输，它的价值集中在两个场景：一是调试，笔记本、工控机几乎都带串口或可以转接，工程师用它直连传感器看 Modbus 数据非常方便；二是对接老设备，很多 PLC、老仪表、串口打印机、门禁主机只有 RS232 口，传感器可以直接接入。工程上常见做法是 RS232 转 RS485 或者 RS232 转 USB，把传感器挂进现有系统。实践提醒：RS232 是点对点，一条串口只能接一个从站，不能像 RS485 那样并联多个；电平非标准时要用电平转换芯片；供电和通信线要分开走。它适合单点调试和短距离点对点场景，优点是从机程序简单、全双工实时性好，缺点是距离短、一对一只、接口在新设备上越来越少。

3. RJ45信号输出温湿度传感器/变送器/记录仪

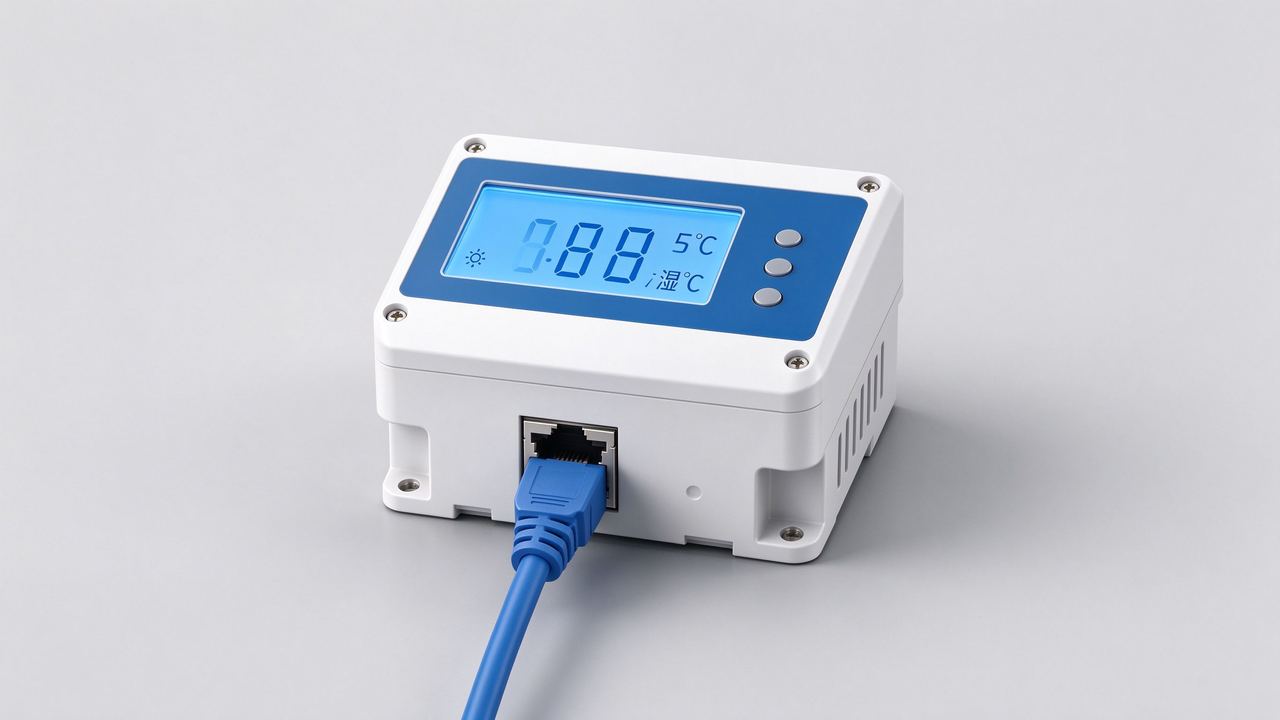

图3 RJ45网口温湿度变送器

图3 RJ45网口温湿度变送器

RJ45 输出的温湿度传感器本质是一台微型网络设备，它内置 TCP/IP 协议栈，直接接进局域网，每台传感器分配一个 IP 地址，通过 Modbus TCP 或 SNMP 协议上报数据。这和 RS485 的“组总线”思路完全不同：RS485 是把一串设备挂在一条总线上，而 RJ45 是把每个设备变成网络上的一个节点，交换机一接即通，不需要协议网关，也不需要主站轮询程序，任何一台能上网的电脑都能直接访问。工程实践上要注意：第一，IP 地址要统一规划，配合点位编码管理，否则几百个传感器会乱；第二，设备默认可能开启 DHCP 也可能固定 IP，现场要按项目要求改；第三，Modbus TCP 的端口（默认 502）和 SNMP 的 community 要在交换机防火墙里放行；第四，网线长度限制在 100 米以内，超长要加交换机级联。RJ45 方案的优势非常明显：即插即用、远程访问天然支持、多平台接入方便、可以和动环系统直接对接；劣势是每个点都要网络接入、IP 要管理、单点成本比 RS485 高。它特别适合机房、楼宇、档案馆这类本来就网络完善的场景，也是当前智能化项目增长最快的选型方向。

4. WIFI信号输出温湿度传感器/变送器/记录仪

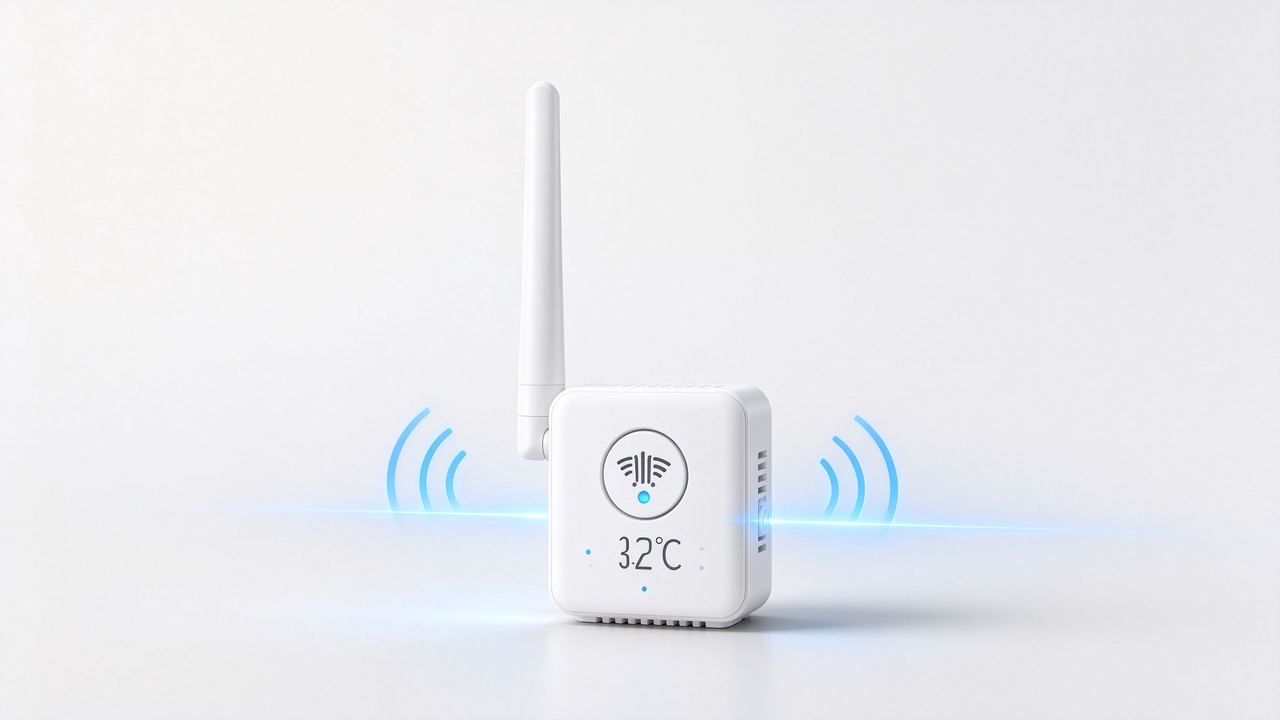

图4 WiFi温湿度传感器

图4 WiFi温湿度传感器

WiFi 输出的温湿度传感器解决的是“不想布线”的问题。它内置 WiFi 模块，接入现场现有的无线路由器或 AP，数据通过 TCP/UDP 或 HTTP/MQTT 上报到平台，安装时只需要考虑供电，通信完全无线。工程实践上最需要注意的是信号覆盖：传感器安装位置如果离 AP 太远或者隔了几堵墙，就会出现频繁掉线、数据延迟。WiFi 一般用 2.4GHz 频段，穿透性好一些，但 2.4G 干扰源多（蓝牙、微波炉、其他 WiFi），信道拥堵会导致通信不稳定；5GHz 干扰少但穿墙差，传感器这种低数据量设备一般不用。另一个坑是 WiFi 网络的密码变更或 DHCP 租约到期可能导致设备失联，现场要设置固定 IP 或静态 DHCP 绑定。掉线重连机制也很关键，好的产品断线后会自动重连并补传数据。WiFi 方案的优点是完全免布线、改造项目友好、手机可以直接查看；缺点是依赖 WiFi 网络稳定性、单点覆盖范围有限、大量部署时对无线网络压力大。它适合办公室、实验室、展厅、老楼改造这类不方便走线的场所，是“轻量级物联网”的典型选择。

5. ZigBee信号输出温湿度传感器/变送器/记录仪

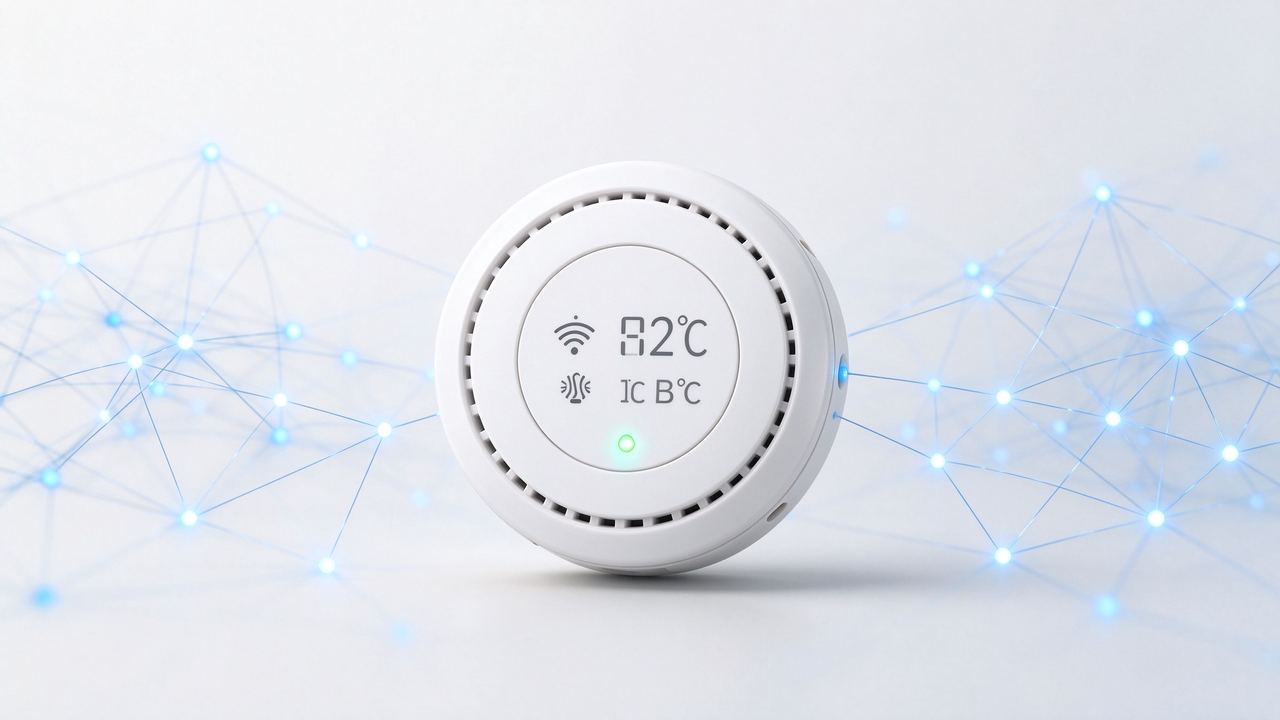

图5 ZigBee温湿度传感器

图5 ZigBee温湿度传感器

ZigBee 是一种低功耗、低速率的短距离无线组网协议，工作在 2.4GHz，特点是节点之间可以自动组网，形成星型、树型或网状拓扑，数据可以在节点间多跳转发，覆盖范围因此可以扩展到几百米甚至更远。和 WiFi 不同，ZigBee 节点功耗极低，电池供电可以工作一到两年，特别适合部署大量低功耗传感器节点的场景。工程实践上要注意：ZigBee 网络必须有协调器（Coordinator），一般内置于网关里，传感器作为路由器或终端节点加入网络；网络稳定性取决于信道选择和干扰情况，2.4G 与 WiFi 有频段重叠，要避开 WiFi 占用的信道；ZigBee 数据速率低（250kbps 理论值，实际更低），不适合高频大数据采集，做温湿度这种低频小数据量刚好合适。它的优点是低功耗、自组网、单网络可挂几百个节点；缺点是协议栈实现差异大、不同厂家设备互操作性差、必须配套网关才能上云。适合仓库、农业大棚、博物馆这类节点多、布线难、对实时性要求不高的场景。

6. 0-5V信号输出温湿度传感器/变送器/记录仪

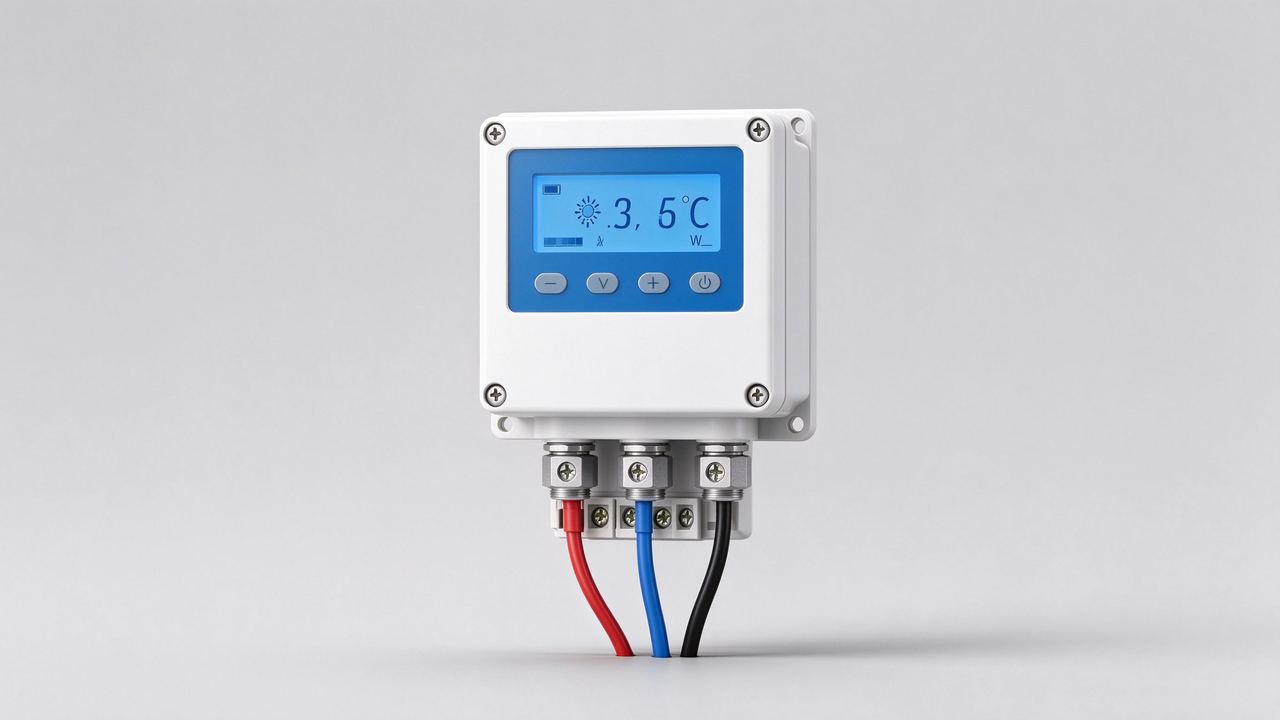

图6 0-5V模拟量温湿度变送器

图6 0-5V模拟量温湿度变送器

0-5V 是典型的模拟量电压输出。传感器的温湿度值被线性映射成 0 到 5V 的电压信号，比如 0V 对应 0%RH、5V 对应 100%RH，上位机通过模拟量输入模块（AI）采集电压，再按比例换算成物理量。这种方式的优势是兼容性极广：几乎所有的 PLC、DDC、采集模块、组态软件都带 AI 通道，接上就能读，不需要任何协议调试。工程实践上要注意几个坑：第一，电压信号在传输线上有压降，线越长误差越大，所以 0-5V 一般只用于短距离（几十米以内）传输；第二，电压信号抗干扰能力弱，现场有变频器、大电机时容易引入干扰，布线要远离动力电缆并采用屏蔽线；第三，传感器供电要稳定，供电波动会直接反映在输出上；第四，上位机 AI 模块的输入范围要匹配，模块量程 0-5V 还是 0-10V 不能搞错，接错会读数不准或烧通道。0-5V 方案的优点是接入简单、无需协议、PLC 直接可用；缺点是传输距离短、抗干扰差、精度受线阻和供电影响。它适合控制器旁就近安装、短距离接入 PLC 的场合。

7. 0-10V信号输出温湿度传感器/变送器/记录仪

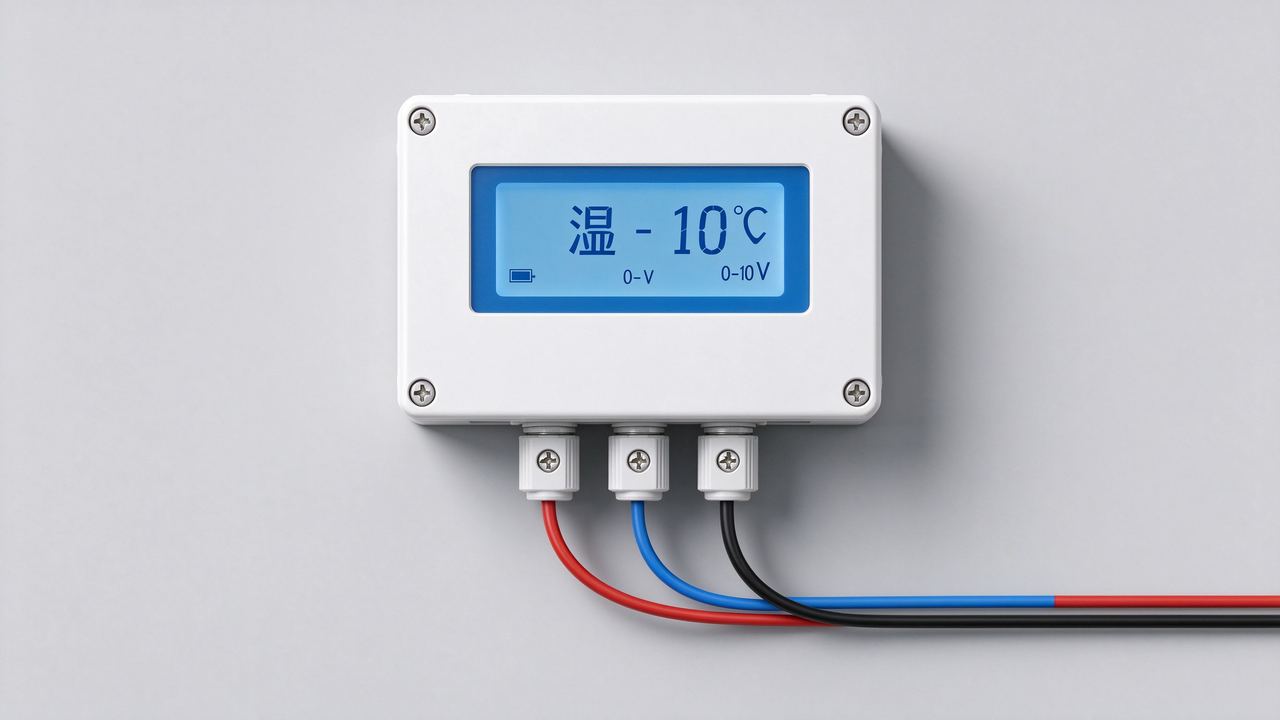

图7 0-10V温湿度变送器

图7 0-10V温湿度变送器

0-10V 输出与 0-5V 原理完全相同，只是把量程扩展到 0 到 10V，好处是同样的物理量变化范围对应更大的电压跨度，分辨率更高，而且 0-10V 是楼宇自控行业（BACnet、DDC 系统）的标准模拟量信号，很多楼宇控制器只支持 0-10V 输入。工程实践上，0-10V 与 0-5V 的坑是共通的：传输距离同样受限制、同样怕干扰、同样依赖供电质量。额外要注意的是，0-10V 输出对传感器的供电电压要求更严格，如果供电是 12V 而输出范围要到 10V，余量很小，很多产品要求 15V 或 24V 供电才能保证满量程输出准确，选型时要看说明书确认最低供电电压。接线时信号线用屏蔽双绞线，屏蔽层单端接地；AI 模块如果支持电压/电流切换，要拨到电压档，否则读数不对。0-10V 的优势是分辨率好、楼宇自控标准、接入 DDC 无缝；劣势和 0-5V 一样是短距离、怕干扰。它主要用在楼宇自控、暖通空调系统里，配合 DDC 控制器做机房温湿度、风管温湿度的模拟量采集。

8. 4-20mA信号输出温湿度传感器/变送器/记录仪

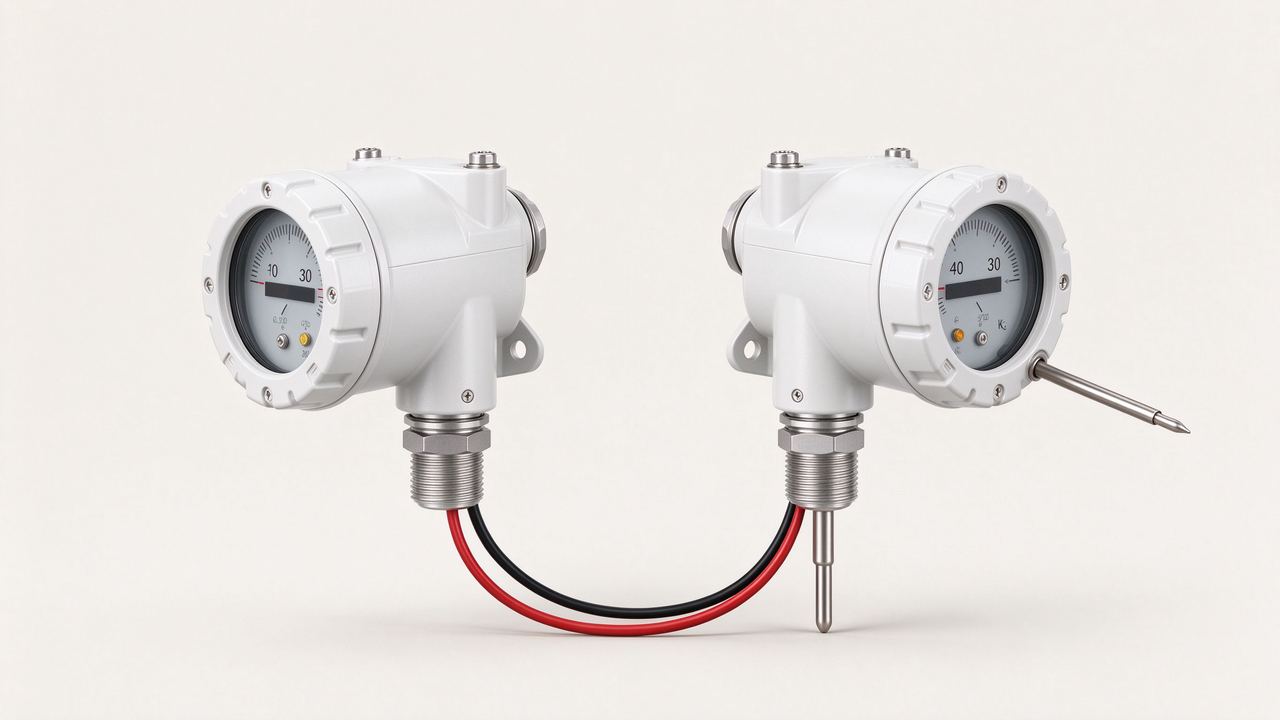

图8 4-20mA两线制温湿度变送器

图8 4-20mA两线制温湿度变送器

4-20mA 是工业自动化领域最经典的模拟量传输方式，被称为“电流环”。传感器把温湿度映射成 4 到 20mA 的电流信号：4mA 对应量程下限，20mA 对应量程上限，0-4mA 区间故意不用，这样一旦线路断路或传感器故障，电流会掉到 4mA 以下，上位机就能立刻识别出断线故障——这是 4-20mA 独有的自诊断能力。电流信号最大的优势是抗干扰和远传：电流不随线路电阻衰减，几百米的传输距离误差几乎可以忽略，而且两线制设备直接从信号回路取电，接线只有两根，施工简单。工程实践上要注意：第一，上位机采集端要并接 250 欧姆取样电阻（或使用带隔离的 AI 模块），把电流转成电压再 ADC 采样；第二，多路 4-20mA 一起走线时建议每路用隔离器，避免共模干扰和地环流；第三，传感器供电有 12V/24V 之分，回路压降要算清楚，供电不足会导致输出不满量程；第四，量程换算公式是：物理量=量程下限+（电流-4）/(20-4)×量程跨度。4-20mA 的优点堪称工业标杆：抗干扰强、可远传、断线可检、两线制省线；缺点是单点一回路、多路就要多路 AI 和更多电缆、需隔离。它是工厂、变电站、环保、水利等工业项目温湿度监测的标准选型。

9. 开关量信号输出温湿度传感器/变送器/记录仪

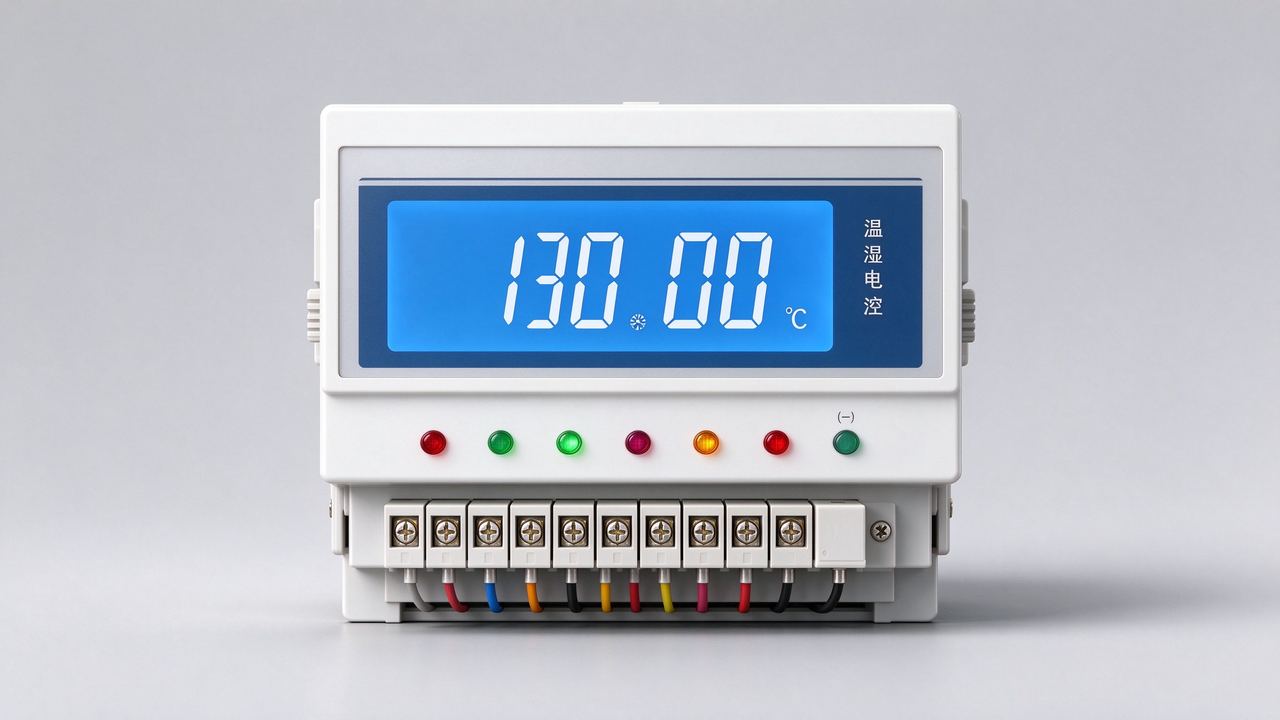

图9 开关量温湿度控制器

图9 开关量温湿度控制器

开关量输出的温湿度设备走的是另一条路线：它不输出连续数值，而是内部设好阈值，温湿度越限时输出一个干接点或继电器动作信号，本质是一台带报警功能的温湿度控制器。比如设定温度超过 30℃ 输出闭合，低于 25℃ 输出断开，上位机只需要用数字量输入（DI）模块采集开关状态，就能知道“温度是否越限”。这种方式的优点非常突出：协议零成本、接线极简、实时性最好——开关量是电平变化，毫秒级响应，不存在轮询延迟；继电器输出还能直接驱动声光报警器、风机、除湿机等设备，实现本地联动，不依赖上位机。工程实践上要注意：第一，阈值和回差（滞回）要一起设置，否则温度在阈值附近波动时继电器会频繁抖动；第二，干接点无源，采集端要注意上拉或下拉，避免悬空误触发；第三，继电器触点容量有限（一般 2A 左右），驱动大负载要加中间继电器；第四，开关量只有状态没有数据曲线，要做历史分析还得配数字量输出的传感器。它适合报警联动场景：冷库超温、机房高温、配电柜凝露报警等，作为安全兜底与数字量传感器互补使用。

10. NB-IoT温湿度传感器/变送器/记录仪

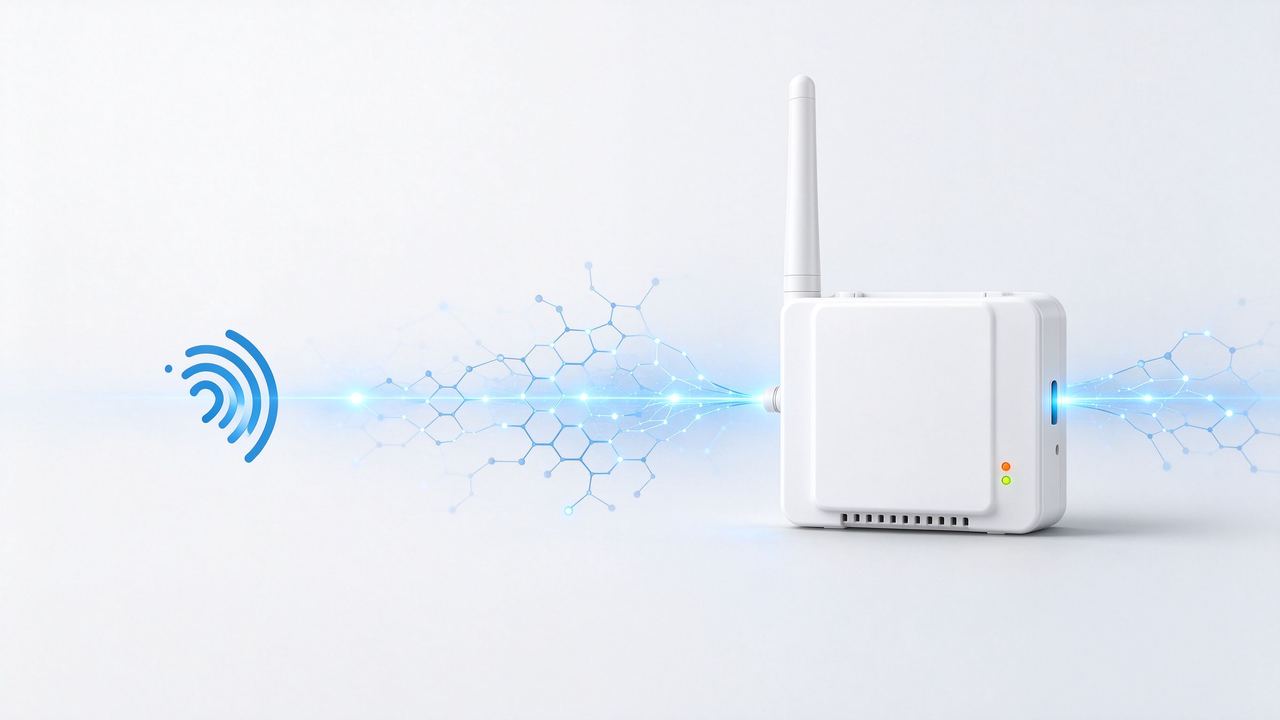

图10 NB-IoT无线温湿度传感器

图10 NB-IoT无线温湿度传感器

NB-IoT（窄带物联网）是运营商级的低功耗广域网技术，传感器内置 NB 模组和 SIM 卡，直接接入运营商基站网络，把数据上报到云平台。它的核心价值是解决“没有本地网络、点位极其分散”的难题：基站覆盖到哪里，传感器就能装到哪里，完全不需要现场布线、不需要路由器、不需要网关。工程实践上要注意：第一，NB-IoT 依赖运营商网络覆盖，选型前一定要实地测试信号强度，地下室、深库房可能信号弱，有些产品支持外置天线可以改善；第二，功耗和实时性要平衡，NB 终端为了省电通常是周期性上报（比如 15 分钟一次），上报间隔越短越费电，电池寿命和实时性要做取舍；第三，数据要经过运营商平台或云服务转发，涉及流量费用和平台对接，选型时要问清楚是否自带云平台、是否支持私有服务器接入；第四，国内 2G/3G 逐步退网，新建项目建议直接选 NB-IoT 而不是 GPRS。NB-IoT 的优势是广覆盖、低功耗、免布线、支持电池供电；劣势是依赖运营商、有流量费、实时性一般、单点成本较高。它非常适合冷链运输、户外基站、分散粮库、水务、农业等远程分散监测场景。

11. 机柜磁吸式双RJ45接头RS485信号输出温湿度传感器/变送器/记录仪

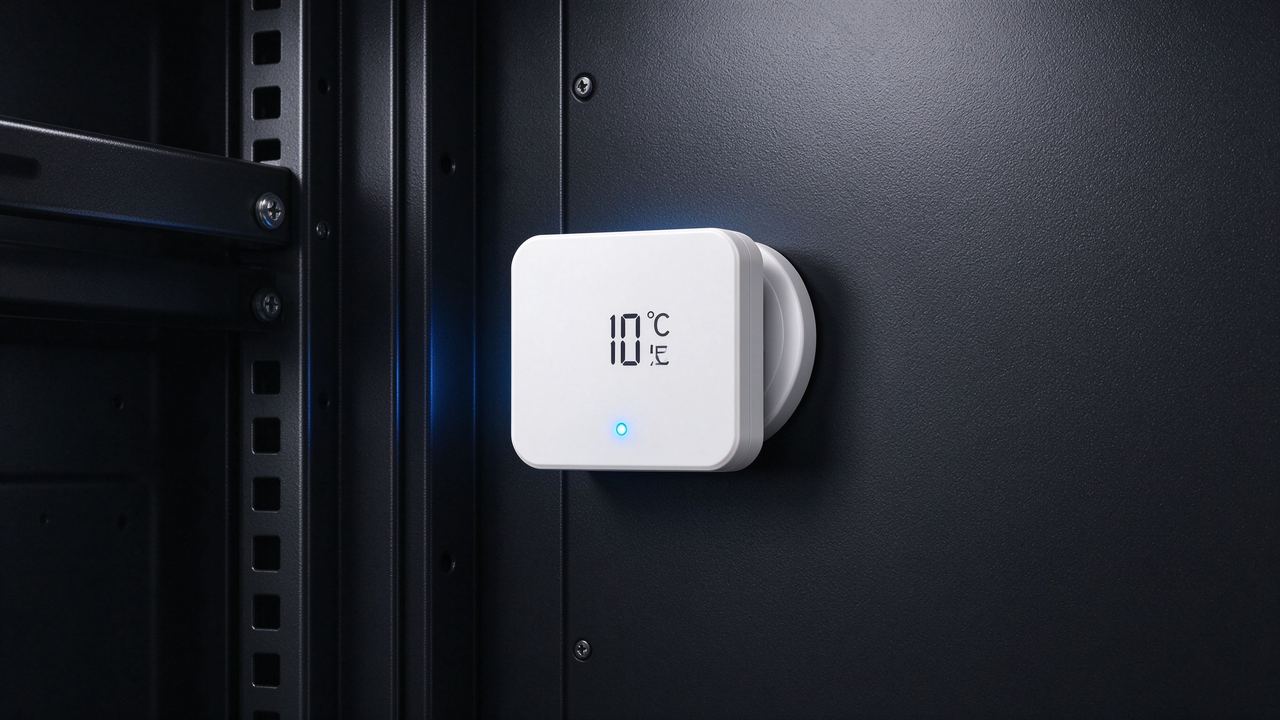

图11 机柜磁吸式温湿度传感器

图11 机柜磁吸式温湿度传感器

机柜磁吸式温湿度传感器是专门为机柜场景优化的产品形态。它体积小巧、扁平设计，背面带磁吸底座，往机柜的金属面板上一贴就完成安装，不需要打孔、不需要螺丝、不需要胶粘，几十秒装完一台，这在机房改造和运维场景里非常受欢迎。通信上它用双 RJ45 接头实现 RS485 信号传输：网口只是借用了 RJ45 的物理接口和网线，信号走的还是 RS485 总线，进线出线各一个网口，网线可以串联（菊花链）到下一台设备，布线整齐美观，比传统的接线端子方式施工效率高很多。工程实践上要注意：第一，磁吸式安装对柜体材质有要求，非金属机柜（木质、塑料）吸附不住，需要用背胶附件；第二，磁吸强度有限，设备不能在振动大的部位安装，否则可能脱落；第三，双 RJ45 串联要注意总线两端同样要接终端电阻，且串联数量受 RS485 负载能力限制；第四，网线做 RS485 传输时注意线序统一，水晶头压接要规范。它的优势是安装极快、机柜适配性好、串接布线整洁；劣势是应用场景偏机柜、磁吸和网线传输都有一定约束。它是机房、机柜、配电柜内部环境监测的便捷选择。

12. 大屏显示双RJ45接头RS485信号输出温湿度传感器/变送器/记录仪

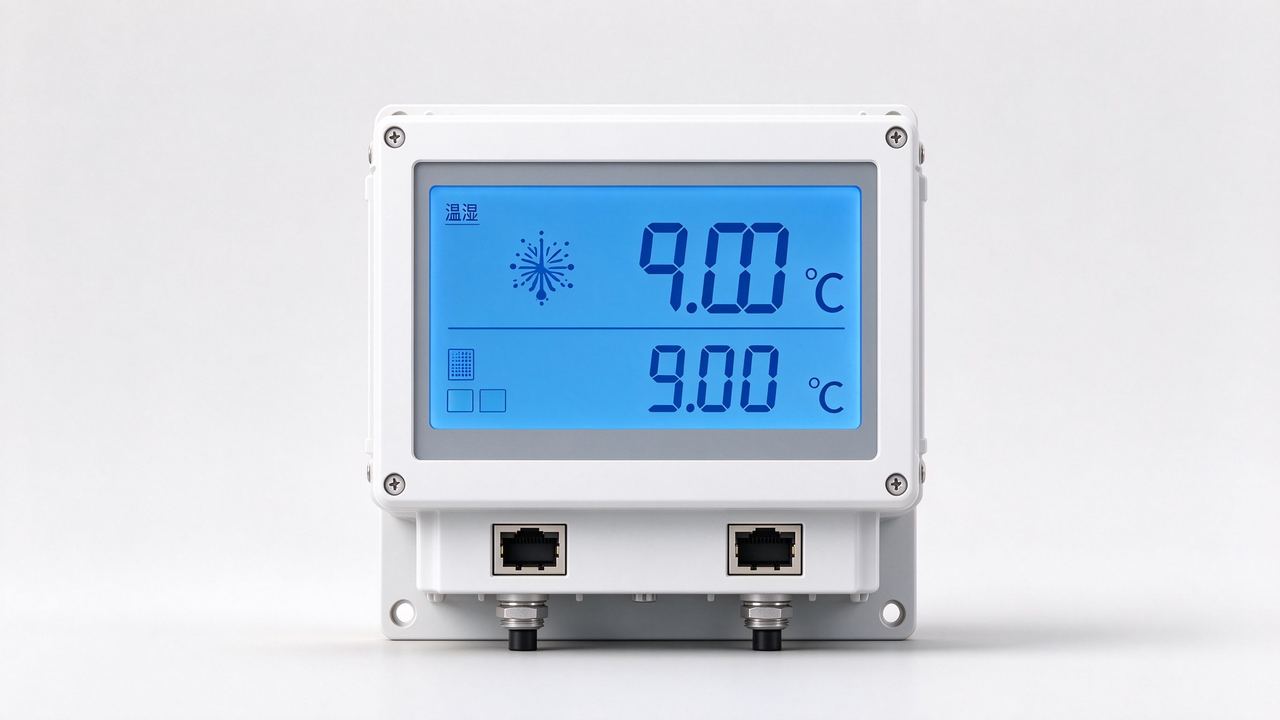

图12 大屏显示温湿度变送器

图12 大屏显示温湿度变送器

大屏显示型温湿度变送器在 RS485 组网能力之上，加了一块大尺寸液晶屏，把温度、湿度、露点温度等数值直接展示在设备表面，现场人员扫一眼就能读到数据，不需要打开电脑或手机。它同样采用双 RJ45 接头实现 RS485 串联组网，进线出线各一个网口，多台设备可以菊花链连接，既保留了总线通信的可靠性，又解决了“数值在现场不可见”的痛点。工程实践上要注意：第一，大屏背光一般默认常亮，长时间运行要考虑功耗和寿命，部分产品支持光感自动调光；第二，安装位置要选在人员经常经过或巡检必经的地方，否则大屏价值发挥不出来；第三，屏幕显示的数值与上位机读到的一致性是验证点，现场可用屏幕读数核对上位机采集是否正确，这本身就是一种运维校验手段；第四，双 RJ45 串联时网线做总线传输，链路末端设备同样要终端电阻。它的优势是现场可读、组网显示兼得、便于巡检核对；劣势是体积偏大、功耗略高、成本比无屏版本贵。特别适合机房、档案库房、实验室、药房等既要求联网监控又要求现场可视的场所。

13. POE交换机供电以太网温湿度传感器/变送器/记录仪

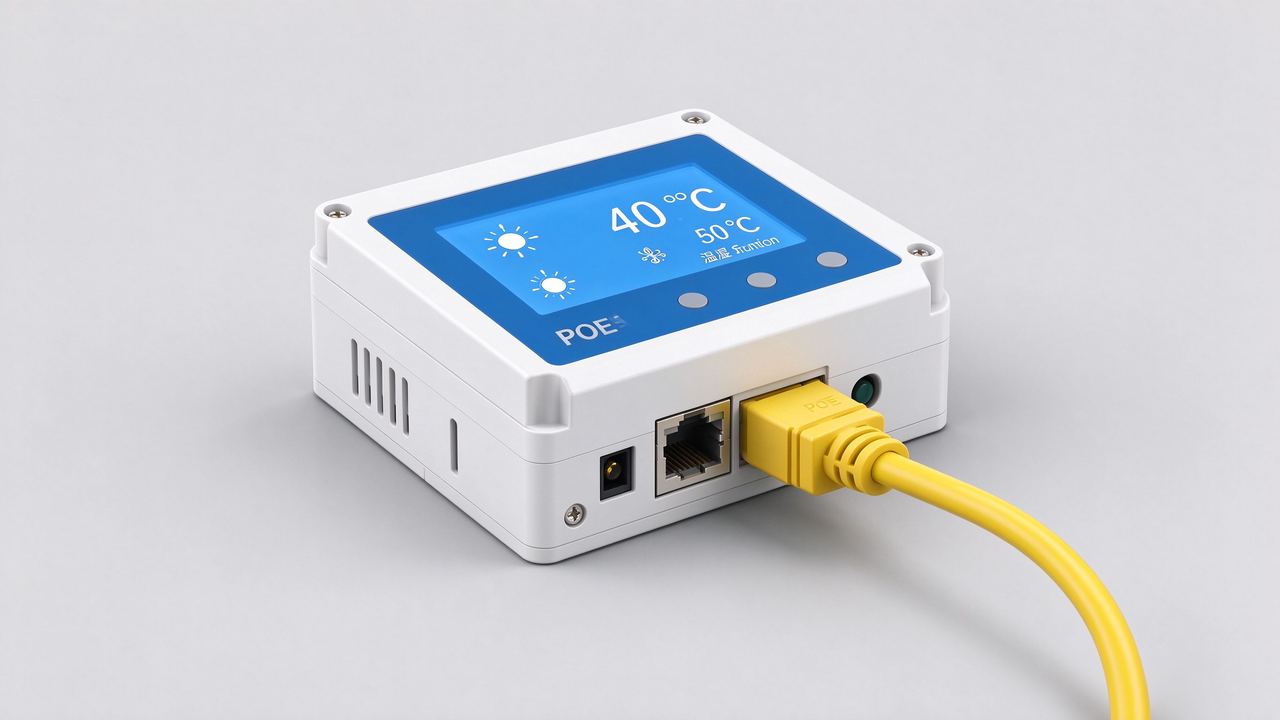

图13 POE供电以太网温湿度变送器

图13 POE供电以太网温湿度变送器

POE（Power over Ethernet，以太网供电）温湿度变送器把供电和通信合并到一根网线上：PoE 交换机通过网线同时给传感器供电和传输 TCP/IP 数据，遵循 IEEE 802.3af/at 标准，传感器端不需要电源适配器，不需要现场 220V 插座。这是机房和楼宇场景里非常优雅的方案——布线只有一根网线，从交换机出来直接到传感器，整洁、可靠、故障点少。工程实践上要注意：第一，必须搭配 PoE 交换机或 PoE 供电模块，普通交换机只传数据不供电；第二，确认交换机供电协议兼容（af 15.4W / at 30W），温湿度传感器功率很小，af 就足够；第三，PoE 网线长度同样受限 100 米，级联要加交换机；第四，选型要确认设备是否支持非 PoE 环境（很多产品同时支持 24VDC 供电，PoE 和 DC 双模更灵活）。POE 方案的优势是布线极简、集中供电管理、无需电源适配器、和网络一体部署；劣势是需要 PoE 交换机、单点供电依赖交换机端口、PoE 交换机成本略高。它是新建机房、楼宇、档案馆等网络完善场景里综合体验最好的温湿度监测方式，也是当前智能化方案里的主流推荐。

14. GPRS信号输出温湿度传感器/变送器/记录仪

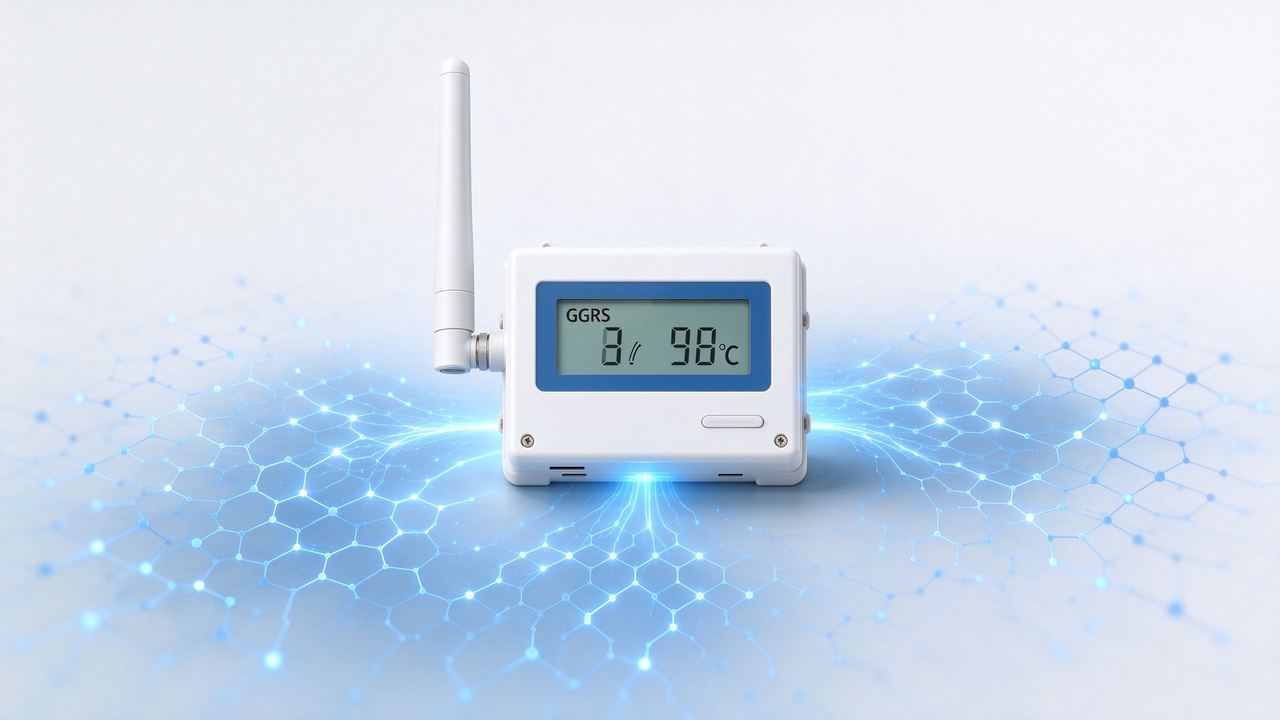

图14 GPRS无线温湿度记录仪

图14 GPRS无线温湿度记录仪

GPRS 温湿度记录仪走的是传统蜂窝网络（2G/3G），内置 SIM 卡和天线，通过运营商网络把数据发到服务器或云平台，适合完全没有本地网络、点位又分散的远程场景。它的历史地位很重要：在 NB-IoT 普及之前，冷链运输、粮库、基站、野外监测基本上靠 GPRS。工程实践上必须清醒认识到：国内 2G 网络正在逐步退网（部分地区已关闭），GPRS 设备的可用性和稳定性在下降，新建项目强烈建议优先选 NB-IoT 或 4G 方案；如果是存量 GPRS 设备，要关注当地运营商退网时间表，提前规划替换。工程上还要注意：第一，SIM 卡的流量套餐要够用，上报频率越高流量越大；第二，设备要支持服务器地址配置，数据发到自己的云平台还是厂家的平台要提前定；第三，GPRS 实时性一般，网络信号差时数据会延迟甚至丢失，重要点位要选带本地存储、恢复后补传的型号；第四，天线安装位置影响信号，尽量朝窗外或高处。GPRS 的优势是部署灵活、无距离限制、免布线；劣势是依赖运营商、有流量费、2G 退网风险、实时性一般。它是远程分散监测的老牌方案，正在被 NB-IoT 和 4G 逐步替代。

15. 220VAC供电的温湿度传感器/变送器/记录仪

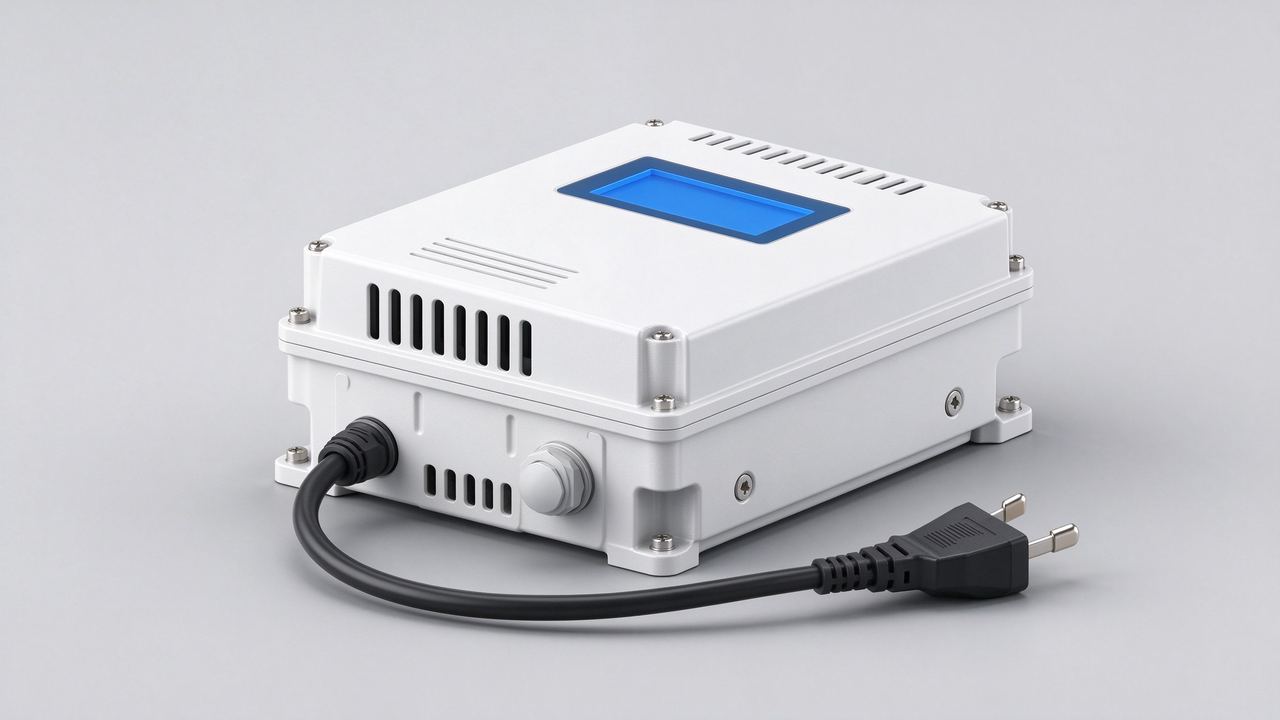

图15 220VAC供电温湿度变送器

图15 220VAC供电温湿度变送器

220VAC 供电的温湿度变送器直接把市电当电源，设备内置开关电源或电源模块，接上 220V 就能工作，不需要外配直流适配器。这种设计适合现场本来就方便取 220V 电的场合——比如配电室、设备间、仓库墙面上有插座或预留了电源点。工程实践上要注意：第一，强电接入要严格遵守规范，相线、零线、地线不能接错，接错轻则设备损坏重则人身危险，必须由持证电工接线，外壳要做好接地；第二，220V 供电设备内部是开关电源，会有轻微发热和电磁辐射，安装位置要远离传感器探头，避免自热影响测温精度；第三，220V 与信号线必须分槽走线，不能和 RS485、模拟量信号线穿同一根管，否则强电干扰会让通信和采集完全没法用；第四，设备体积一般比 DC 供电的大，安装空间要预留。220V 供电的优势是取电直接、不用配适配器、适合固定安装；劣势是要做强电布线、安全性要求高、体积大、不能电池供电。它适合配电室、机房、厂房等 220V 取电方便的固定点位，属于“就近取电”的务实选择。

16. 5-24VDC供电的温湿度传感器/变送器/记录仪

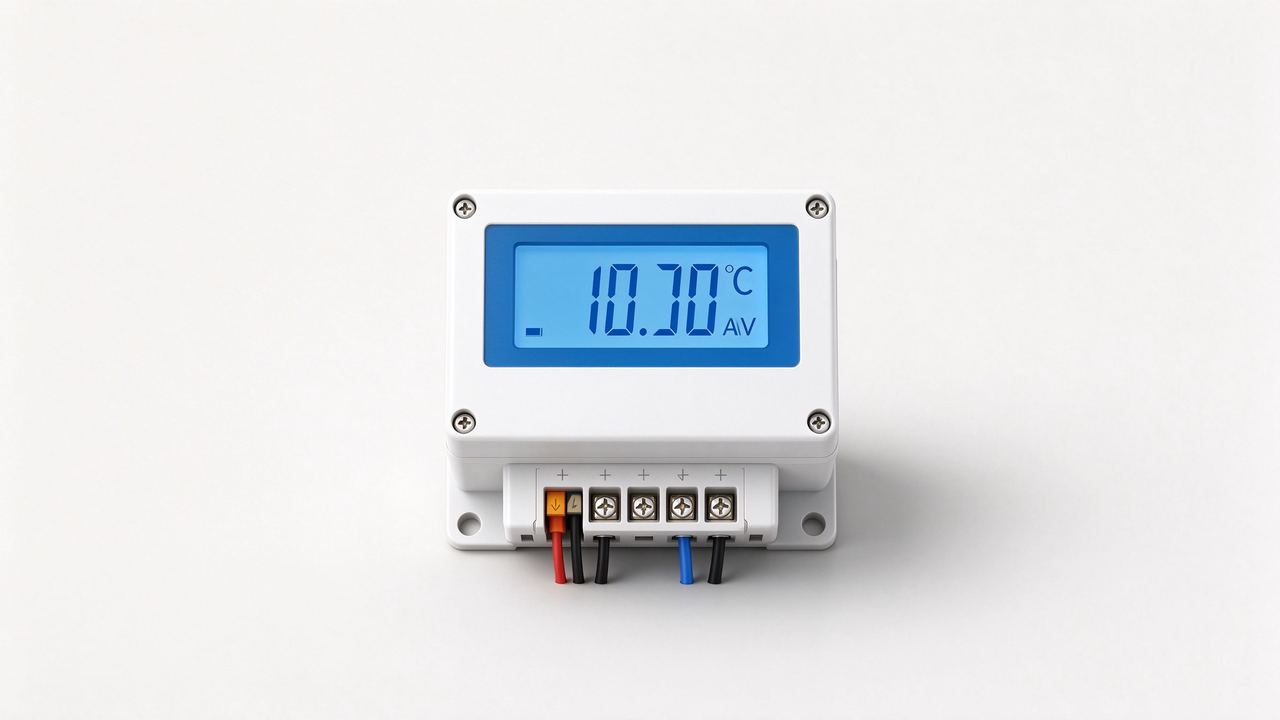

图16 直流宽压供电温湿度变送器

图16 直流宽压供电温湿度变送器

5-24VDC 宽压直流供电是目前传感器产品里最常见的供电方式。宽压设计意味着设备能接受 5V 到 24V 之间任意直流电压，适配性极强：5V 可以用充电宝、USB 口、电池盒供电，12V 可以用常见的开关电源和适配器，24V 可以和 PLC、总线设备共用电源，甚至可以和 PoE 设备混用。工程实践上要注意：第一，虽然是宽压，但供电电压越低，输出能力和稳定性越差，比如需要模拟量满量程输出时，12V 供电可能不够，要按说明书要求提供足够电压；第二，直流电源的纹波要小，劣质开关电源纹波大会导致读数跳变；第三，多个传感器共用一路电源时，要注意总功率余量，电源容量要留 30% 以上富余；第四，极性不能接反，多数产品有反接保护，但不该拿设备试错；第五，供电线径按距离选择，长距离低压供电线损明显。5-24VDC 供电的优势是取电灵活、低压安全、适配各种现有电源；劣势是需要额外提供直流电源（除非现场已有）。它是绝大多数室内传感器、变送器的标准供电方式，配合各类通信输出构成了物联网系统最常见的设备形态。

十七、十六款温湿度传感器/变送器/记录仪优劣势总览

下表把十六种信号类型放在一起对比，从信号类型、组网方式、供电方式、核心优势、主要劣势到典型场景逐项罗列，选型时可以直接对照项目需求筛选。

选型建议：先定场景——有成熟网络选 RJ45/PoE，工业现场选 RS485 或 4-20mA，分散无网选 NB-IoT，改造免布线选 WiFi/ZigBee，报警联动加开关量，现场需要读数的加大屏显示型号；再定供电——就近有市电选 220VAC，统一电源选 5-24VDC，网络完善选 PoE，无线场景选电池或宽压直流。没有最好的信号，只有最合适的组合。
