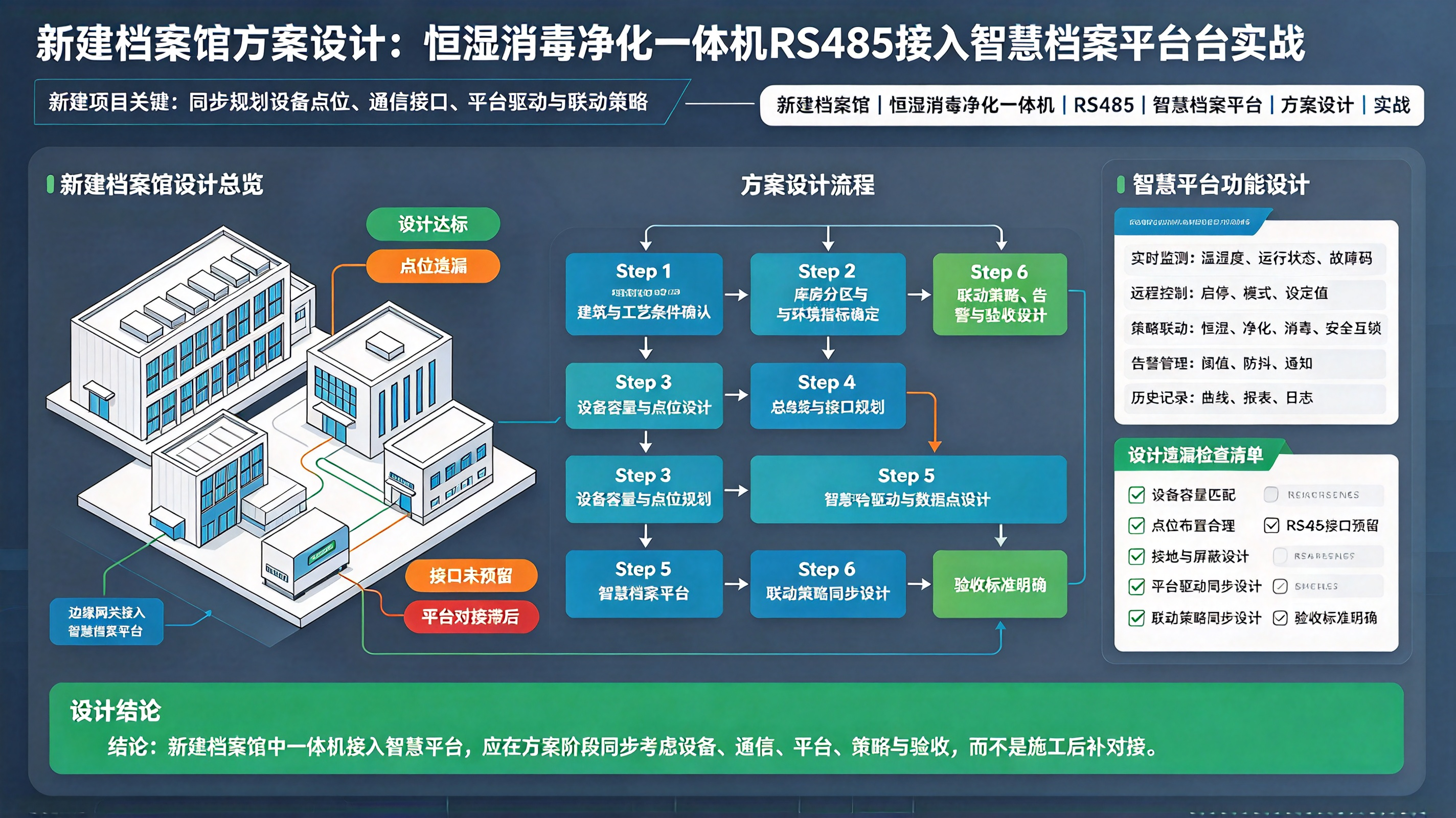

新建档案馆方案设计：恒湿消毒净化一体机RS485接入智慧档案平台实战

┌────────────────────────────────────────────────────────┐
│                  智慧档案平台（馆级）                   │
│   资产/库房模型 · 实时数据 · 联动策略 · 告警 · 审计    │
└────────────────────┬───────────────────────────────────┘
                     │ Modbus TCP / MQTT（馆内以太网）
   ┌─────────────────┼──────────────────┬────────────────┐
   ▼                 ▼                  ▼                ▼
  库房A网关         库房B网关         库房C网关        消毒间网关
  (2口串口服务器)   (2口)            (4口)            (2口)
   │                 │                  │                │
   RS485总线1        RS485总线2        总线3/4         总线5
   ├ 一体机1~4       ├ 一体机5~9       ├ 一体机10~14   ├ 一体机15~18
   └ 传感器×4        └ 传感器×6        └ 传感器×8      └ 门磁/人体/UV

库房A（180㎡，4台）  → 1条总线，边缘网关近端安装
库房B（220㎡，5台）  → 1条总线
库房C（300㎡，5台）  → 2条总线（区域一/区域二）
特藏库（90㎡，2台）  → 1条总线（独立，高精度）
消毒间（60㎡，2台）  → 1条总线（安全联锁独立）

地址分段（按库房+功能）：
  1~9   常规档案库一体机
  10~16 特藏/大型库一体机
  17~20 消毒间一体机
  21~30 温湿度传感器（若传感器也走485）
  31    网关自身管理口

目的：确认协议表正确、设备本身正常
工具：USB转RS485 + Modbus Poll
动作：
  □ 读回风温湿度、状态、故障码
  □ 写模式（除湿/加湿/净化）并回读确认
  □ 写设定湿度并回读
  □ 测响应时间（应<100ms@9600）

顺序（重要）：
  1. 全部设备断电
  2. 逐台上电，按地址分段表改从站地址
  3. 每台改完立即单台轮询验证
  4. 全部改完再并网
⚠️ 严禁所有设备先手拉手接好再改址——默认全1必撞车

动作：从网关端一台一台往下挂
每挂一台：Modbus Poll扫描全部已挂载设备
检查：
  □ 新设备可正常应答
  □ 原有设备响应不受影响
  □ 量A-B电压（空闲≥200mV，理想1.5~3V）
  □ 量总线总阻（≈60Ω，两端120Ω并联）

# 网关侧轮询骨架（生产级要点）
POLL_TIMEOUT = 0.4     # 单台超时
RETRY = 2              # 重试
INTER_FRAME = 0.02     # 帧间静默，等从机释放总线
OFFLINE_HOLD = 3       # 连续失败N次判离线

for addr in online_set:
    ok = False
    for _ in range(RETRY):
        rr = client.read_input_registers(0, 10, slave=addr)
        if not rr.isError():
            push(addr, rr.registers); ok = True; break
        time.sleep(INTER_FRAME)
    if not ok:
        fail[addr] += 1
        if fail[addr] >= OFFLINE_HOLD:
            online_set.discard(addr); alarm(addr, "离线")
    else:
        fail[addr] = 0
    time.sleep(INTER_FRAME)

□ 网关上电联调，Modbus TCP端口通
□ 平台按统一数据模型建点表
□ 逐点"读-回读-比对"校准
□ 下发控制：模式/设定值 → 回读确认 → 写日志
□ 联动验证：湿度/净化/消毒各跑一轮
□ 断网测试：网关本地是否继续跑、数据是否缓存
□ 恢复测试：补传是否按时间戳、是否重复触发

安全链（边缘侧硬联锁，不等平台）：
  门磁开  → 立即停止消毒/UV/臭氧
  人体感应 → 立即停止消毒/UV/臭氧
  消毒运行 → 关闭新风、关闭排风、开内循环
  消毒结束 → 延时通风降解 → 恢复常态
  排程默认 → 无人时段（如23:00~05:00）

平台只做：
  记录状态机全过程（准备→运行→降解→通风→完成）
  超时应未通风完成 → 告警
