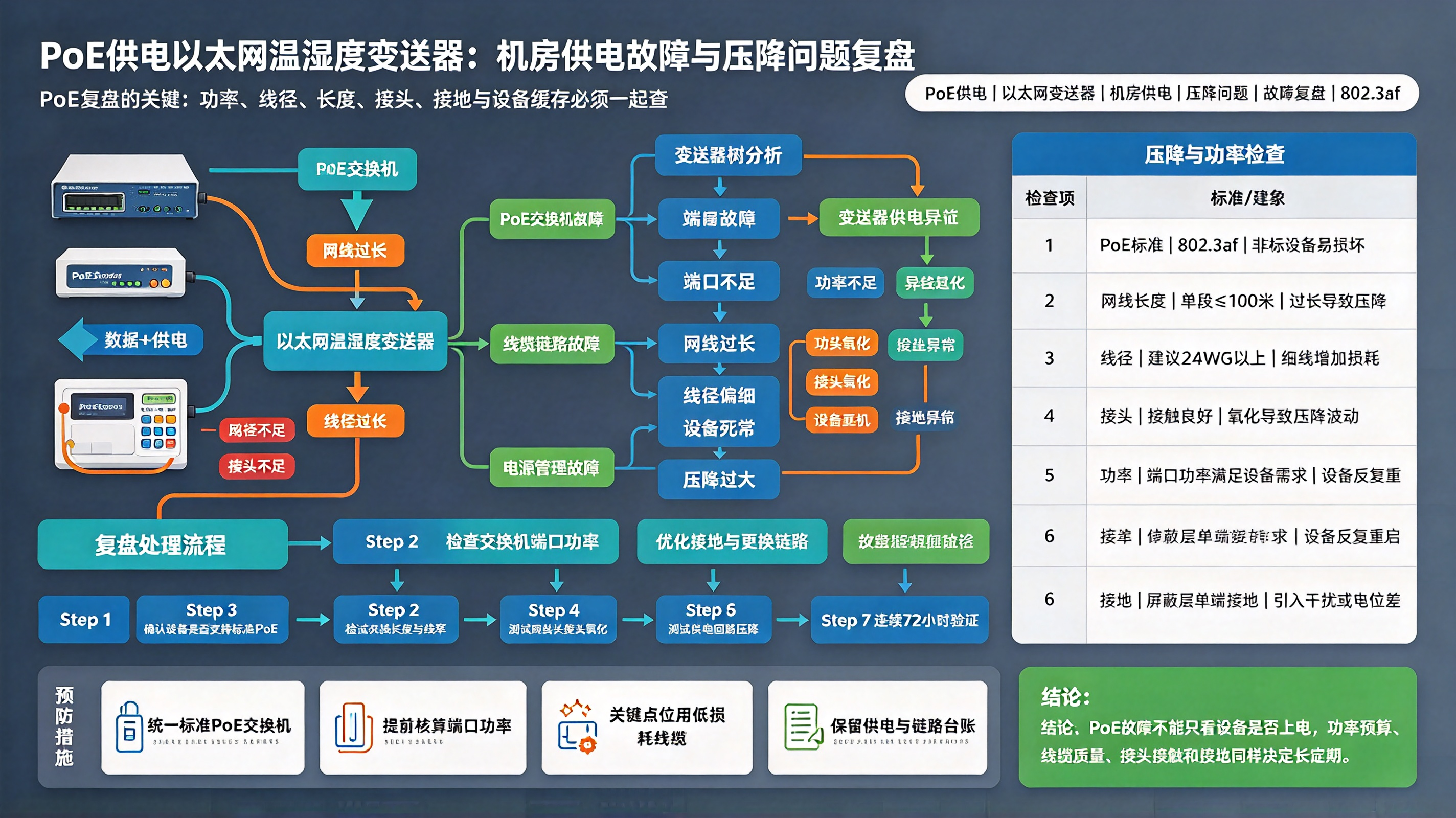

POE 供电以太网温湿度变送器：机房供电故障与压降问题复盘

关键概念：

交换机总POE功率预算 ≠ 端口数 × 单端口最大功率

示例：24口POE交换机，标称"POE总功率370W"
  理论：24 × 15.4W = 369.6W ≈ 370W
  实际：需预留余量，建议单台交换机接入设备总功耗 ≤ 总预算的80%

本次项目：
  交换机型号：24口 802.3af，总预算370W
  单台变送器功耗：约3.5W
  理论可接：370W ÷ 3.5W ≈ 105台
  实际接入：18台/台交换机
  功率余量充足 → 排除交换机功率不足

POE供电压降公式：

压降 ΔV = I × R × 2（往返双线）

其中：
  I = 工作电流
  R = 单根导线电阻（Ω/米）

变送器参数：
  工作电压：48V
  功耗：3.5W
  工作电流：I = 3.5W ÷ 48V ≈ 0.073A

CAT5e线缆（24AWG）：
  单根电阻：约0.084Ω/米
  85米双线电阻：0.084 × 85 × 2 = 14.28Ω
  压降：0.073A × 14.28Ω ≈ 1.04V

CAT6线缆（23AWG）：
  单根电阻：约0.066Ω/米
  85米双线电阻：0.066 × 85 × 2 = 11.22Ω
  压降：0.073A × 11.22Ω ≈ 0.82V

看似压降不大？问题在于：

1. POE供电初始电压并非恒定48V，满载时可能降至44~45V
2. 线路上还有其他损耗（接头氧化、弯折损耗）
3. 变送器内部DC-DC降压电路有最低输入电压限制（通常36V）
4. 多台设备同时启动时浪涌电流叠加

实际测量：
  交换机端：44.2V
  85米末端：35.8V → 低于变送器最低工作电压36V → 反复重启

根因链条：

电池室线路距离远（65~85米）
        ↓
部分使用CAT5e（线径细、电阻大）
        ↓
加上接头损耗、交换机满载电压下降
        ↓
末端电压跌至35~36V
        ↓
变送器DC-DC无法正常工作
        ↓
设备反复重启（每次重启又产生浪涌电流）
        ↓
同交换机其他端口受影响（总功率波动）
        ↓
更多端口进入保护状态

措施1：更换高规格线缆
  将电池室6条线路从CAT5e更换为CAT6（23AWG）
  效果：末端电压从35.8V提升至38.5V → 勉强可用

措施2：启用POE+模式
  交换机支持802.3at，将对应端口强制设为POE+
  输出功率从15.4W提升至30W → 初始电压更高
  效果：末端电压进一步提升至40.2V → 稳定运行

措施3：缩短线路
  将交换机位置从机房入口移至电池室门口
  线路距离从85米缩短至35米
  效果：末端电压42.8V → 完全正常

# Cisco交换机POE配置示例

! 查看POE功率使用情况
show power inline

! 输出示例：
! Module   Available     Used     Remaining
! 1        370.0 W      62.3 W    307.7 W

! 强制端口为POE+模式（即使设备只请求af）
interface GigabitEthernet0/15
 description Sensor-BatteryRoom-01
 power inline port priority high
 power inline port max 30000  ! 强制30W

! 设置POE功率告警阈值
power inline threshold 80

! 开启POE故障日志
logging event power-inline-status

不同距离下POE供电建议：

距离 ≤ 30米：任意CAT5e以上线缆，802.3af即可
距离 30~50米：CAT6线缆，802.3af
距离 50~80米：CAT6线缆，802.3at（POE+）
距离 80~100米：CAT6a线缆，802.3at
距离 > 100米：POE延长器或本地供电

⚠️ 注意：以上基于单台设备3.5W。若设备功耗更高，距离需相应缩短。

选型公式：

所需POE总功率 = Σ(单设备功耗 × 1.2) × 设备数量 × 1.3(余量系数)

示例：36台变送器，单台3.5W
  = 3.5W × 1.2 × 36 × 1.3
  = 4.2W × 36 × 1.3
  = 151.2W × 1.3
  = 196.56W

→ 选择总POE功率≥250W的交换机
→ 每台交换机接入≤24台（实际建议≤18台，留余量）
