0. 引言：协议是"被约束的通信"

通信学中有一个极简而有力的模型——拉斯韦尔（Harold Lasswell）的 5W：Who（谁）→ Says What（说了什么）→ In Which Channel（经何渠道）→ To Whom（对谁说）→ With What Effect（取得何效）。它揭示了一个事实：任何一次可靠的通信，都必须同时约束"主体、内容、通道、对象、效果"五件事；少约束任何一件，通信就会在工程上退化为"碰运气"。

协议，本质上是人类为"机器之间的通信"写下的这份约束。它不是一张接口清单——接口清单只回答"有哪些地址"；协议要回答的是谁在什么时机、以什么结构、经哪条通道、把什么交给谁，并如何证明它被正确地交付了。

本文以 ooderAgent 的技能中枢（skillCenter）与其节点之间的 北向协议（Northbound Protocol） 为对象，从 5W 五个维度剖析其定义、架构、原理与边界，并重点论证：在企业级智能体平台中，一份被规范化、强类型化、可演进的北向协议，是"目录权威、统一寻址、生命周期治理、安全统一"得以成立的前提。

1. 前置：术语与概念基线

前置术语对齐边界约定

1.1 核心术语

术语	定义
北向 Northbound	节点 → 中心的控制面（注册/激活/登录/心跳/上报/查询/解析），走 HTTP，前缀 /api/sc/**
南向 Southbound	中心 → 节点的数据面（任务下发/事件投递），走 MQTT
三分层	按调用方划分的三组端点：nodeClient（写）／appClient（读）／adminClient（运维）
四角色	声明者 Declarer／执行者 Executor／提供者 Provider／解析者 Resolver
nodeId	节点主键，命名 <sysId>-<port>（如 studio-8104）
accountId / agentAccount	主体标识：节点级 accountId = nodeId；agent 级 agentAccount = agentId（拟人化主键）
sessionToken	登录签发的会话凭据（区别于静态管理令牌）
resolve	寻址解析：只回答"这次投给谁"，不投递、不执行
bootstrap	自举参数（心跳/上报路径等），activate 与 clone 共用同一构造
目录层 / 驻留层	目录层 = 逻辑技能（COUNT(DISTINCT SKILL_ID)）；驻留层 = 可执行副本（COUNT(*)）
墓碑 tombstone	软删标记，用于增量同步下发"删除事件"
热 / 冷数据	承载节点在线（经 ENDPOINT 检索）／离线（按登记路径静态直读）
fail-closed	校验不通过即拒绝的安全默认

1.2 三条不可逾越的边界

边界	规定
方向	北向不承载业务数据；南向不做寻址决策（寻址由中心 resolve 定，南向只按结论投递）
语义	/api/sc/ 是"节点向中心报到"；/api/agent/ 是"节点对外提供服务"，两者方向相反
权威	目录/地址/节点/会话以中心为准；agent 名册以 Studio roster 为单主，中心仅存只读镜像

2. What：北向协议是什么

What · 是什么控制面契约 HTTP ⊥ MQTT

2.1 定义

北向协议 = 节点与技能中心之间的"控制面契约"。它管"台账、目录、寻址、鉴权"，不管业务数据的搬运。

它由三部分构成：通道约定（走 HTTP 控制面，与 MQTT 数据面正交）、报文规范（端点、字段、信封、错误码）、序列化契约（类型/时间/可空性/长度/版本）。

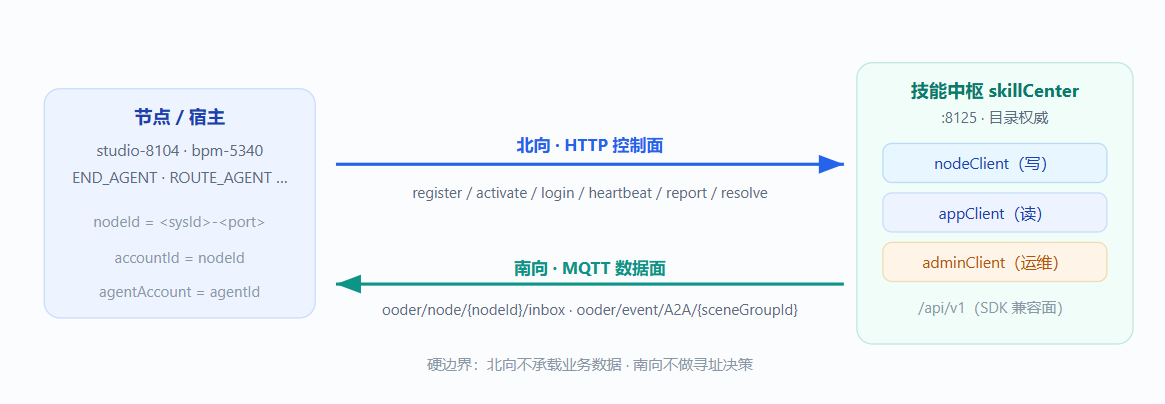

图 1　南北向通道与三分层：控制面（HTTP）与数据面（MQTT）正交

2.2 三分层：按"调用方"而非"资源"划分

层	路径前缀	调用方	职责	鉴权
nodeClient（写）	/api/sc/node/**	各节点	register / activate / login / heartbeat / skills / kb / scene / roster / summary	register 免；其余需登录后的 sessionToken
appClient（读）	/api/sc/app/**	各服务消费方	查询节点/技能/知识/名册、resolve、clone	需 token，并经受信端口校验
adminClient（运维）	/api/sc/admin/**	管理统计台	统计与运维视图	X-Cluster-Admin-Token
SDK 兼容面	/api/v1/**	历史 SDK 客户端	技能市场式查询（不纳入三分层）	按 HTTP 方法分流

设计原则：三类调用方的信任级别、生命周期、变更节奏完全不同——写端跟随节点版本，读端跟随消费方版本，运维端跟随管理台。按调用方分层，使得任一方的演进都被局部化，不会牵动全局。

2.3 协议主线：五步

register  →  activate  →  login  →  heartbeat（周期）  →  report（技能/知识/场景/名册/摘要）

register：报到，返回"身份的引用" accountRef（不下发凭据）；
activate：凭激活口令换取"正式身份" agentAccount（含 credential）；
login：以 account 为主体登录，换 sessionToken；
heartbeat：周期存活信号（携带负载）；
report：技能、知识、场景、名册、摘要的持续上报。

2.4 四角色：目录权威的职责切分

北向协议不执行任何技能，只回答四个问题：

角色	回答	权威载体	协议落点
声明者 Declarer	"定义的定义"是什么	代码（C1）/ 声明式（C2）	POST /node/skills/apply
执行者 Executor	谁能执行	进程内驻留代码	不上行（中心只存驻留摘要）
提供者 Provider	谁现在可达	节点上报的技能行	PUT /node/{id}/skills
解析者 Resolver	这次投给谁	中心	POST /app/resolve

2.5 序列化契约：协议的"地基"

若"说了什么"没有统一结构，字段表即为纸糊。北向协议将这一层单独立为序列化契约——一份唯一映射表：

逻辑类型	JSON	Java(DTO)	MySQL
字符串 / 枚举	string	String	VARCHAR(n)
长整型（时间戳 / REV）	number(int64)	Long	BIGINT
整型（计数 / 端口）	number(int32)	Integer	INTEGER
浮点（负载）	number(double)	Double	DOUBLE
布尔	boolean	Boolean	INTEGER(0/1)
对象	object	嵌套 DTO	*_JSON(TEXT)
数组	array	List<X>	*_JSON / 关联表

四条纪律：时间一律 epoch millis 且以 At 结尾；请求侧"缺失 ≡ null ≡ 不修改"（显式清空用 [] / ""）；长度上限与 DDL 逐字对齐、越界即拒；X-SC-Protocol 版本头协商。

3. 背景与技术架构：SkillCenter

背景 · 架构

四层 + 横切

部署结构

3.1 定位与职责

技能中枢（skillCenter） 是一个独立目录服务：它不执行任何技能，而是作为全平台技能事实的唯一权威，回答四个问题——

全平台有哪些技能？（目录权威）
谁能执行某个技能？（提供者集合）
某个执行体现在在哪？（名册镜像）
这一次调用该投给谁？（寻址解析）

3.2 服务端分层架构

服务端遵循 web → service → engine → repository 四层，横切关注点（序列化、鉴权、持久化）下沉为独立组件：

层	职责	代表组件
web	端点、边界校验、DTO 收发	ScNodeController（写）、ScNodeSkillController、ScReportController、ScAppController（读）、ScAdminController（运维）、SkillCatalogV1Controller（SDK 面）
service	用例编排 + 事务边界	SkillCenterService
engine	领域集成：注册/上报/克隆编排、VFS 接缝	NodeRegistrationEngine、ReportEngine、CloneEngine、VfsBridge / UplinkVfsBridge
repository	持久化与幂等 DDL	SkillCenterRepository、SchemaInitializer
横切·安全	分层鉴权、版本协商	ScTokenAuthFilter、JdsClusterAuthPort（JdsAuthAdapter / SharedTokenJdsAuthPort）、ProtocolVersionFilter
横切·序列化	fastjson2 统一编解码	FastJson2Config、ProtocolJson

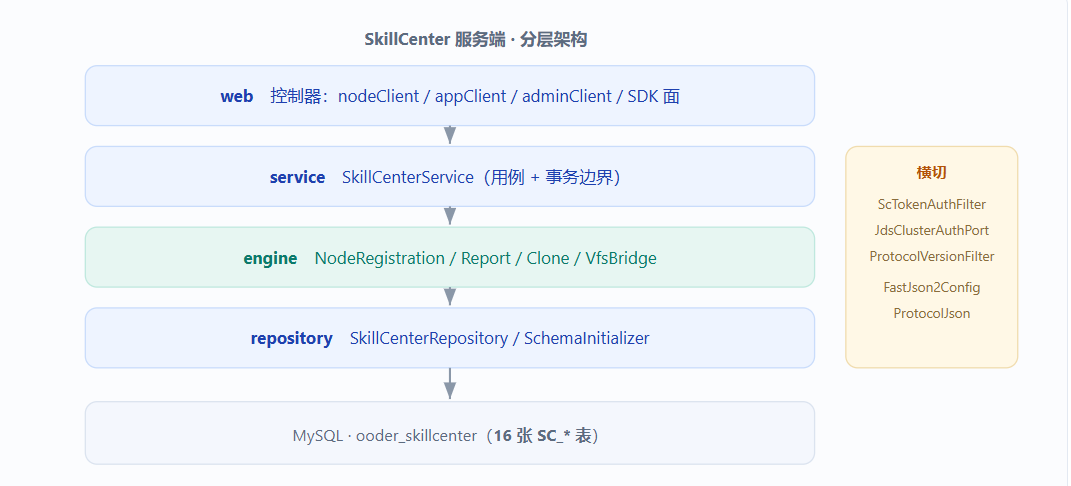

图 2　SkillCenter 服务端分层架构（web → service → engine → repository + 横切）

3.3 数据模型（SC_* 表族）

中心以 MySQL 库 ooder_skillcenter 承载，表族按职责分组：

组	表	承载
节点与会话	SC_NODE · SC_SESSION	节点台账/负载、登录会话
技能	SC_SKILL · SC_SKILL_CAPABILITY	技能驻留摘要、能力面
名册镜像	SC_AGENT	Studio roster 的只读镜像（含 LLM 运行面）
知识三要素	SC_KB · SC_KB_BINDING · SC_KB_ADDRESS	目录、绑定关系、地址登记
场景与路由	SC_SCENE · SC_SCENE_PARTICIPANT · SC_SCENE_CAP_BINDING · SC_SCENE_KB_BINDING · SC_NODE_SCENE · SC_NODE_ROUTE	场景实体、参与方、能力/知识绑定、节点声明
摘要与配置	SC_SUMMARY · SC_CONFIG	上下文/任务摘要、实例级配置

两种口径：目录层（COUNT(DISTINCT SKILL_ID)）回答"有哪些技能"；驻留层（COUNT(*)）等于"技能数 × 在线宿主数"。协议必须写明"每个统计数在回答哪个问题"。

3.4 客户端与消费方

侧	组件	职责
共享契约模块	ooder-cluster-client（net.ooder.cluster.dto）	协议契约单一真源：全部 DTO + ProtocolJson + SkillCenterNodeReporter
节点接入	SkillCenterNodeReporter	register / activate / login / heartbeat（全平台唯一实现）
中心查询	SkillCenterHttpClient	读端消费（skills / resolve / roster / clone …）
上行器	SkillCenterUplink / SkillCenterKbUplink / SkillCenterSceneUplink / SkillCenterSummaryUplink	技能/知识/场景/摘要上行
名册镜像	SkillCenterRosterMirror	Studio roster → 中心

3.5 部署结构

维度	内容
服务	skill-center，端口 8125，独立 Spring Boot 进程
存储	MySQL ooder_skillcenter（目录/地址/节点/会话）；VFS 承载配置文件形态的原始文件
实体	LuceneServer 承载索引与文档（唯一实体），中心不存内容
节点侧	本地 SQLite 承载运行态，经上报通道入库中心
配置注入	systemd 单元 + drop-in（skill-center.service.d/{db,auth}.conf）注入 DB 连接与鉴权令牌
南北向通道	北向 HTTP（控制面）；南向 MQTT（数据面，ooder/node/{nodeId}/inbox 定向、ooder/event/A2A/{sceneGroupId} 组播）

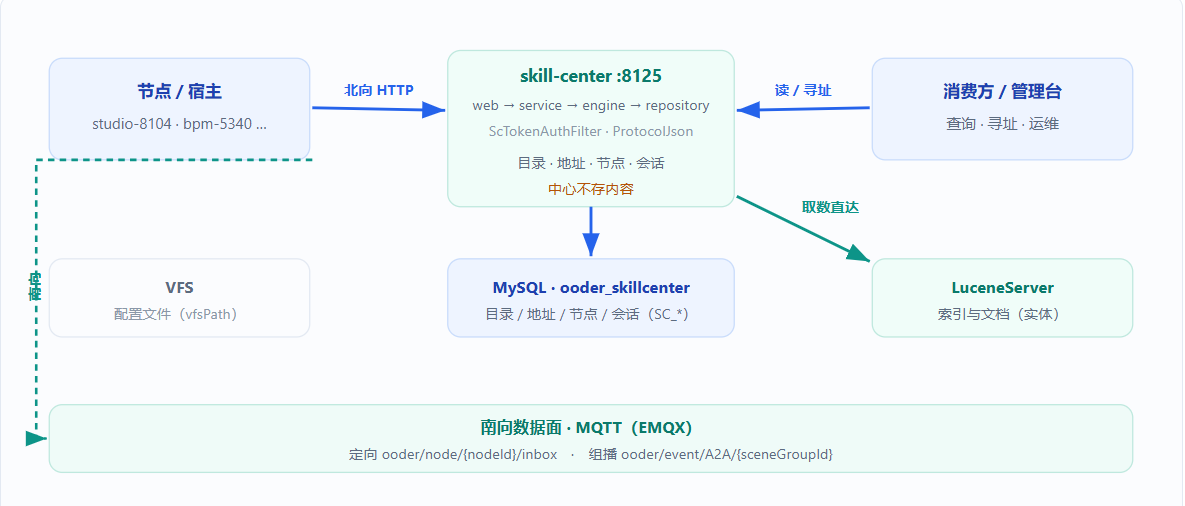

图 3　部署结构：控制面（HTTP）/ 数据面（MQTT）与三类存储的职责分工

4. Why：规范协议在企业级落地中的核心作用

Why · 核心作用

契约优先

承重结构

4.1 企业级落地的结构性难题

把 AI 推向生产的企业会先后撞上三堵墙：模型墙（底座半年一代，调用写死各处）、编排墙（一次请求经过哪些环节说不清）、技能墙（工具/能力/场景散落在不同宿主进程：有哪些技能？谁能执行？这次投给谁？下线了如何保证不再被调到？）。

前两堵墙归平台工程（Platform Engineering）与智能体运行时（Agent Runtime）解决；第三堵墙——技能的统一目录、寻址与治理——正是北向协议要回答的问题域。

4.2 无契约时的"失效模式"分类

当"说了什么"缺乏结构约束时，系统不会报错，而是以若干可分类的静默失效退化。这是"接口"与"协议"的分水岭：

失效模式	机理	后果
类型歧义	字段无统一类型映射	同义字段类型漂移（如端口 Integer vs String）
静默 null	以 Map 手写读写、字段名靠字符串	拼写错误不编译报错、运行时静默丢失
非原子写	多语句写未事务化	中途失败留"半覆盖"
并发丢更新	读-改-写非原子	版本号（REV）回退
值域失控	枚举未校验	任意字符串入库
静默空包	非法入参不报错	调用方误判"无数据"
边界失守	无长度校验	依赖 DB 截断/报错
语义缺失	删除无墓碑	无法表达"取消登记"

上述失效的共同点：它们都不"炸"，只"沉默"。这正是 5W 中"Says What"失守后的典型症状。

4.3 标准协议必须回答的三个问题

#	问题	内容
P-1	序列化契约	统一数据类型、时间格式、可空性语义、长度上限、版本协商
P-2	报文规范集中	端点、信封、错误码集中为一张总表，杜绝"未纳管端点"
P-3	报文内容完整	每个报文字段集必须足以回答其对应的问题（"有哪些技能"要答得完整）

规范协议即以这三问为纲：把"序列化契约"立为地基，把"报文规范"集中成总表，再以 4 张附录（枚举 / 必填 / 长度 / 错误码）收口。

4.4 核心作用：协议是企业级能力的"承重结构"

企业级能力	协议提供的支撑
目录权威	统一报文与去重口径，使"有哪些技能"可被确定地回答（目录层 vs 驻留层）
统一寻址	resolve 以 ONLINE/ACTIVE 为准，寻址决策与数据投递分离，避免路由散落
生命周期治理	注册→激活→登录→心跳→上报→注销的状态机 + 墓碑 + 增量游标
可替换 / 可演进	契约不变则底座/骨架可换；版本协商 + 双写期让"变化"成为契约的一部分
安全统一	三层客户端令牌策略统一收口（fail-closed），消除"哪条路径没校验"的黑洞
边界清晰	控制面/数据面正交，中心只登记目录与地址，实体归 LuceneServer，取数直达

4.5 理论依据

理论支点	出处	在协议中的投影
契约优先（Contract-First）	Design by Contract（Meyer, 1986）	先定协议与 DTO，再由双端实现反向驱动
控制面 / 数据面分离	SDN / Kubernetes / Service Mesh	北向（台账/寻址）与南向（投递/执行）正交
信息论	Shannon, 1948	版本协商、UTF-8 强制、错误码表 = 对抗"熵增"的冗余
幂等与 HTTP 语义	RFC 7231	register 按主键 upsert；heartbeat 幂等；DELETE 幂等且连带清理
制品供应链治理	SemVer / 制品库 / OpenSSF SLSA	版本分离、墓碑、增量游标
依赖倒置（DIP）	SOLID	中心不引重依赖（受信端口化、VFS 接缝），底座可替换

5. Who：谁参与、谁权威

Who · 谁

四角色

权威载体

5.1 参与方

参与方	位置	说什么	权威
节点 / 宿主	各进程	register / activate / login / heartbeat / 上报	自身运行态
技能中枢 skillCenter	:8125	下发身份、bootstrap、目录、寻址结论	✅ 目录 / 地址 / 节点 / 会话
Studio	桌面宿主	名册上行	✅ agent 名册（中心只读镜像）
消费方	各服务	查询 / resolve	—
管理台	运维面	统计 / 诊断	只读消费

5.2 单一实现原则

协议的可治理性建立在"同一职责只有一份实现"之上。全平台节点接入客户端 SkillCenterNodeReporter 收敛为唯一实现（置于轻量契约模块 ooder-cluster-client）；集群接入实现同样收敛为单一 ClusterRegistrationClient，各方按配置委派而非各自实现。

原则：若允许多份实现并行演化，协议即名存实亡。收敛，是实现层对协议的履约。

5.3 权威载体与命名纪律

实体	权威载体	说明
Node	中心 SC_NODE	节点台账 + 负载
agentAccount	Studio roster（中心 SC_AGENT 只读镜像）	单主：Studio 说、中心记
Skill	中心 SC_SKILL	全量覆盖或行级 upsert
Session	中心 SC_SESSION	有效 + 未过期 + ACTIVE
KnowledgeBase	中心 SC_KB / SC_KB_ADDRESS	目录与地址，不是内容

命名纪律：nodeId = <sysId>-<port>（禁用 hostname）；节点级 accountId = nodeId，agent 级 agentAccount = agentId，二者不同层。

6. When：何时发生、何时演进

When · 何时

生命周期

版本协商

6.1 节点接入生命周期

图 4　节点接入生命周期：register → activate → login → heartbeat → report → offline

6.2 状态机与"心跳语义"硬规则

          register           activate(校验口令)      heartbeat(存活)     TTL 超时
(无) ──────────▶ REGISTERED ──────────▶ ACTIVE ──────────▶ (保持 ACTIVE)
                     └── heartbeat ────┴──────────────────┴──▶ ONLINE ──▶ OFFLINE

硬规则：心跳是存活信号、不是状态断言——只允许 REGISTERED/OFFLINE → ONLINE，不得把 ACTIVE 降级；寻址 resolve 只接受 ONLINE 与 ACTIVE。

同一动作（心跳）在不同状态下含义不同：协议必须显式区分"存活"与"状态变更"。

6.3 版本协商与废弃策略

请求头 X-SC-Protocol 必带、响应回显；不匹配 ⇒ 400 PROTOCOL_MISMATCH 并回 supported；
字段废弃须经 ≥1 个大版本的双写期，废弃字段显式标注 @Deprecated；
时间维度同理：未发生的时间字段"省略"而非 0（如未激活则无 activatedAt）。

6.4 鉴权开启的时序约束

分层鉴权有一条不可并行的前置：先完成客户端收敛，再开启鉴权。否则旧实现会"双重失效"（既打退役路径、又无 token）。动作的次序本身，就是协议的一部分。

↑ 回到目录

7. Where：协议边界与数据归属

Where · 边界

单前缀

取数直达

7.1 分层边界（单前缀）

归处	前缀	已退役旧路径
写	/api/sc/node/**	/api/sc/nodes/、/api/sc/skills/、/api/sc/roster/sync
读	/api/sc/app/**	/api/sc/kb、/api/sc/scene、/api/sc/clone
运维	/api/sc/admin/**	—

规范前缀是单前缀、不保留别名——"过渡别名"会让协议永远无法收敛。

7.2 上下行的不对称设计

上行报地址，下行克内容；两侧同源（同一 SC_* 表），不产生第二套账。

上行 Report（节点 → 中心）：报摘要 + 地址（不含内容）；
下行 Clone（中心 → 节点）：克配置/数据（按 nodeId 全量事实 / 按 peerType 类型摘取）。

7.3 知识三要素与"取数直达"

技能层 skillId ──绑定 SC_KB_BINDING(SKILL)──▶ 目录层 kbId
目录层 kbId    ──地址登记 SC_KB_ADDRESS(nodeId+endpoint+indexPath)──▶ 地址层
地址层         ──取数直达──▶ 实体层 LuceneServer（{base}/index/lucene/{kbId}）

中心 MySQL · ooder_skillcenter目录（SC_KB）· 地址（SC_KB_ADDRESS）· 节点 · 会话取数直达（不经中心）LuceneServer · 索引与文档（唯一实体）{base}/index/lucene/{kbId}VFS配置文件形态登记 vfsPath客户端 SQLite运行态数据经上报入库中心冷热地图：热 → 经 ENDPOINT 在线检索；冷 → 按 INDEX_PATH / VFS_PATH 静态直读

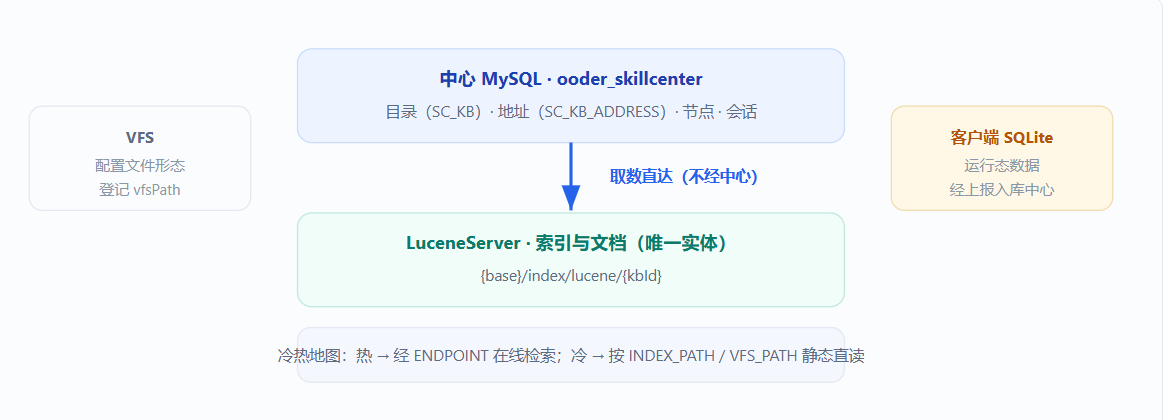

图 5　知识三要素：中心只登记目录与地址，实体归 LuceneServer，取数直达

要素	归谁	载体
目录层（kbId）	中心	SC_KB
地址层（在哪）	中心	SC_KB_ADDRESS
实体层（索引/文档）	LuceneServer	取数直达，不经中心

7.4 冷热数据地图

状态	判定	访问路径
热	承载节点 ONLINE/ACTIVE	经 ENDPOINT 在线检索
冷	承载节点 OFFLINE	按登记的 INDEX_PATH / VFS_PATH 静态直读

节点离线后若只有 nodeId，知识即不可达；唯有登记 indexPath，才支撑冷数据静态直读——这就是"上行报地址"的全部意义。

8. 结语：从"接口"到"秩序"

回到拉斯韦尔。一次通信的五问，在协议里被翻译成五条工程纪律：

5W	传输学之问	北向协议之答
Who	谁在说	四角色 + accountId=nodeId / agentAccount=agentId
What	说了什么	序列化契约 + 报文总表 + DTO 单一真源
Channel	经何渠道	北向 HTTP 控制面 ⊥ 南向 MQTT 数据面
Whom	对谁说	中心权威（目录）+ 解析者 resolve
Effect	取得何效	生命周期状态机 + 治理 + 可演进的契约

北向协议最终交付的，不是端点数量，而是三重企业级能力：

可替换——底座/骨架可换，只要契约不变（依赖倒置）；
可治理——目录、地址、会话各有唯一权威，不产生第二套账；
可演进——版本协商 + 双写期 + 墓碑，让"变化"成为契约的一部分。

从"功能落地"到"秩序落地"，中间隔着的，正是一份被认真对待的协议。

附：5W × 理论对照表

维度	理论锚点	出处
What	传播 5W 模型	Lasswell, The Structure and Function of Communication in Society, 1948
What	通信的数学理论	Shannon, A Mathematical Theory of Communication, 1948
Why	契约优先设计	Contract-First / Design by Contract（Meyer, 1986）
Why	控制面 / 数据面分离	SDN / Kubernetes / Service Mesh
Who	依赖倒置原则	Martin, DIP（SOLID）
When	并发一致性与乐观并发	原子自增 / REV 版本游标
Where	制品库与供应链分级	SemVer / Nexus·Artifactory / OpenSSF SLSA
Where	存储职责分离	目录（元数据） ⊥ 实体（索引/文档）
How	边界类型化与不可变契约	DTO + @JSONField 钉名 + validate()
