Zigbee组网从入门到踩坑（CC2530实战）

做毕设或者电赛，只要题目带"无线组网"四个字，十个组里有八个会用 CC2530。但论坛里问得最多的问题从来不是"怎么点亮 LED"，而是：设备入不了网、入网就掉线、换个房间就断、第二天醒来全下线了。这篇把 CC2530 + Z-Stack 组网一次讲清楚，然后把我自己踩过的坑全列出来——每一个都是当年排过半天以上的。

Zigbee组网封面

一、先把三个角色搞清楚（2分钟版）

Zigbee 网络里只有三种设备，别被术语吓住：

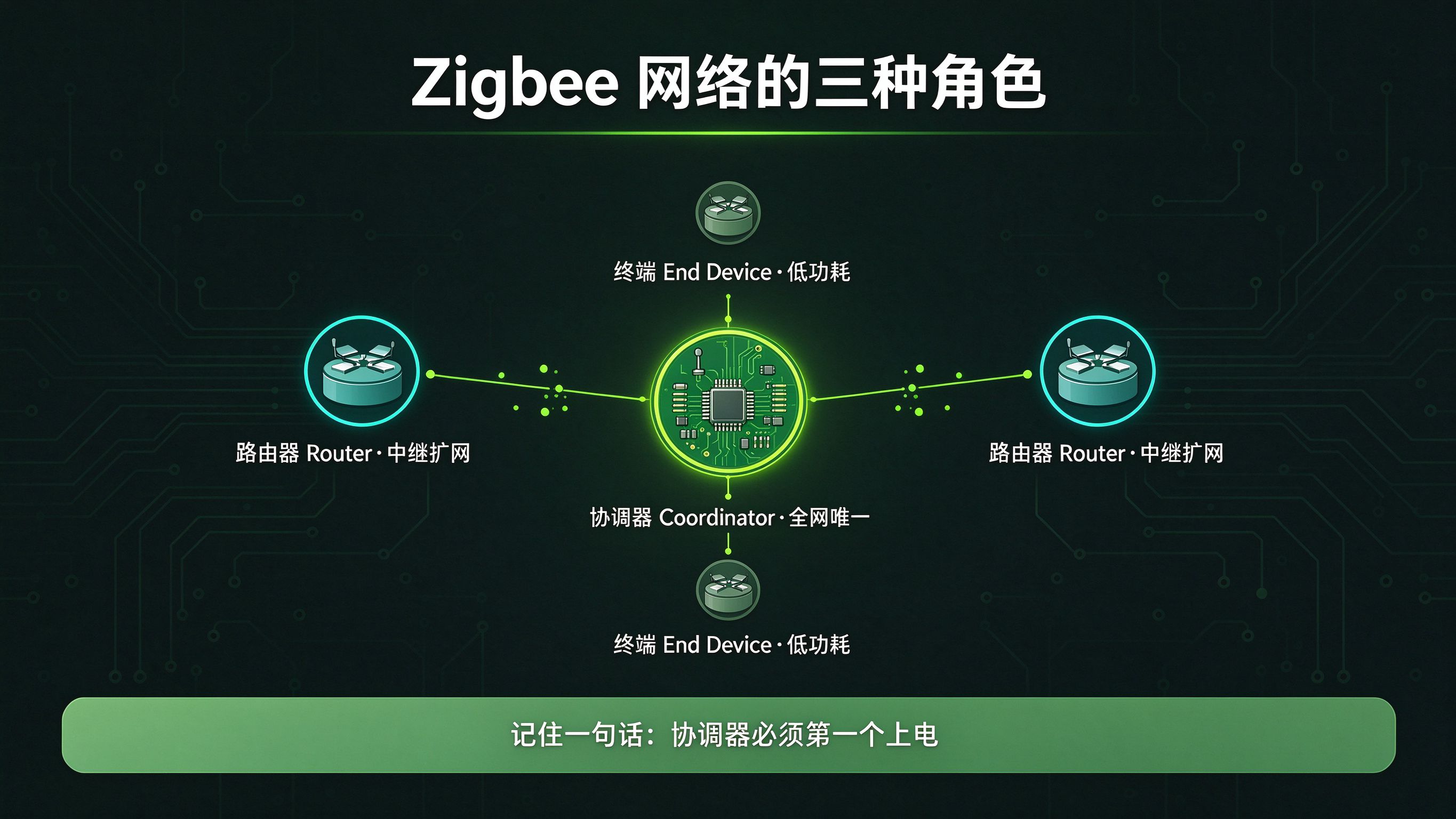

三种角色的组网关系可以用下面这张图直观理解——协调器在中心建网，路由器和终端围绕它接入：

Zigbee网络的三种角色拓扑

记住一句话：协调器必须第一个上电。后面一半的坑都和这句话有关。

二、组网三要素：PAN ID、信道、入网方式

1. PAN ID——网络的门牌号

• 固定 PAN ID：在 ZGlobals.c 的 ZDO_CONFIG_PAN_ID 里设一个固定值（如 0x1A2B），全网设备一致；
• 设 0xFFFF = 随机分配：方便，但协调器每次重启网络可能变号，终端搜不到老网——毕设答辩现场翻车的经典原因。

2. 信道——避开你实验室的 WiFi

2.4GHz 频段共 16 个信道（11~26），WiFi 常用 1/6/11，所以 Zigbee 推荐用 15、20、25、26。信道配置在 f8wConfig.cfg 的 DEFAULT_CHANLIST。

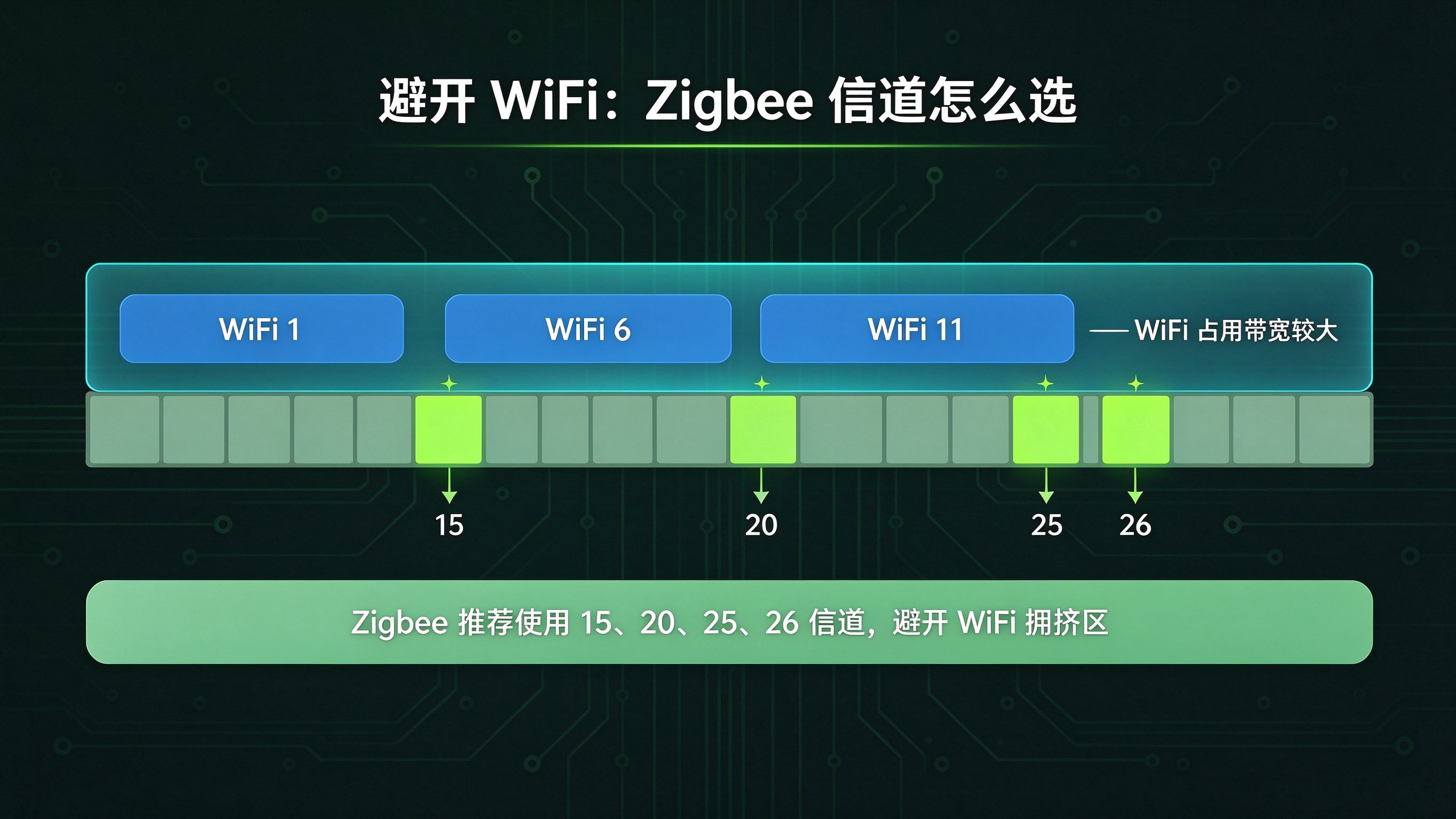

避开WiFi的Zigbee信道选择

3. 入网方式

毕设最稳的组合：固定 PAN ID + 固定信道 + 按键触发允许入网。别用"永远开放入网"，演示时隔壁组的设备混进你的网络，数据乱跳，你俩一起查一晚上。

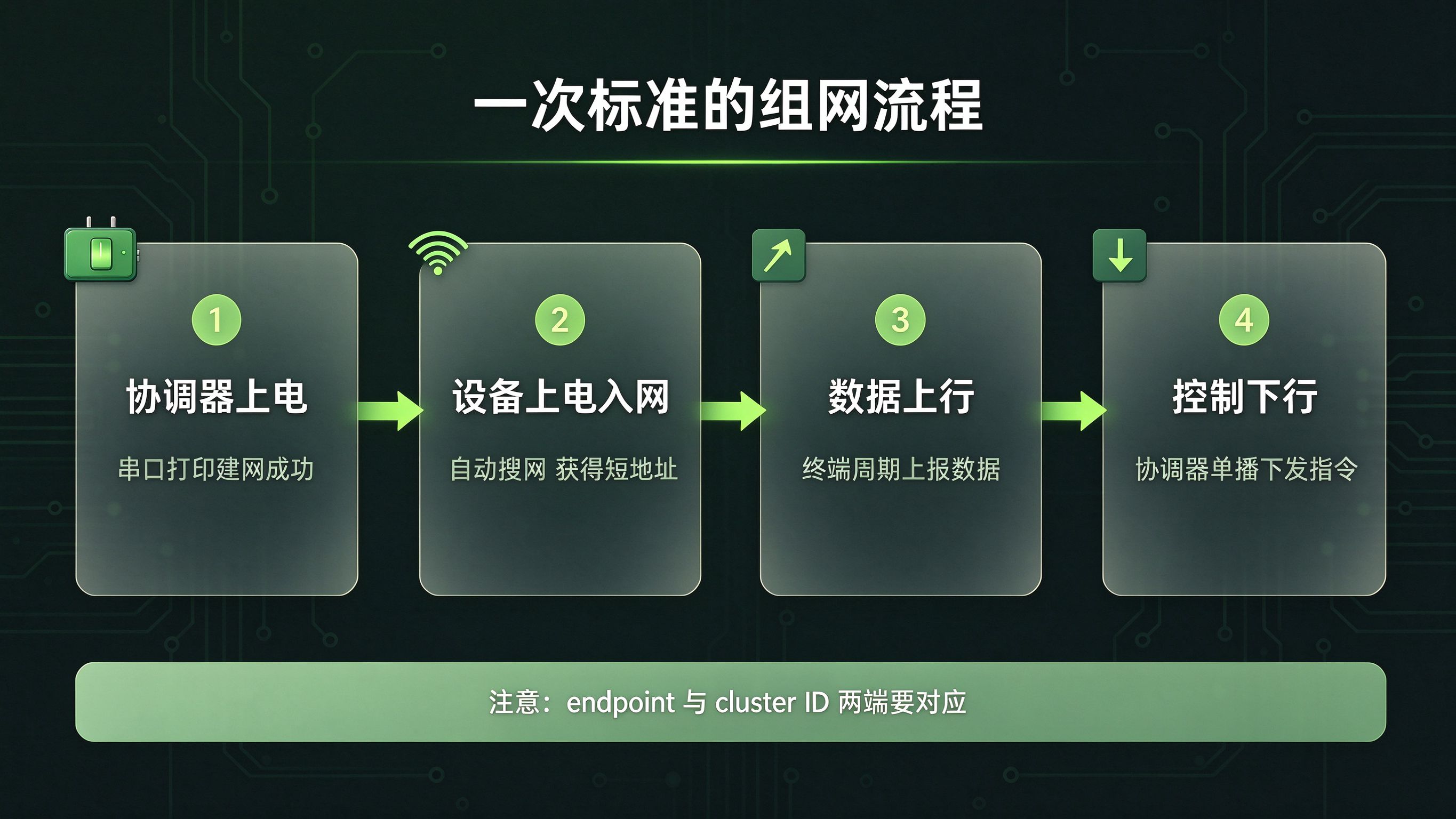

三、一次标准的组网流程（可直接照做）

1. 协调器上电 → 串口打印建网成功（ZDO 状态变为网络已建立），LED 指示；
2. 终端/路由器上电 → 自动搜网 → 打印入网成功、拿到短地址；
3. 数据上行：终端周期上报（参考 SampleApp 的 SampleApp_SendPeriodicMessage 机制），注意 endpoint 和 cluster ID 两端要对应；
4. 控制下行：协调器用 AF_DataRequest 按目标短地址单播发送。

一次标准的组网流程

四、我踩过的坑（每个都值半天工时）

坑1：终端永远入不了网——启动顺序

• 现象：一切配置"看起来"都对，就是搜不到网。
• 原因：协调器没先起来，或 PAN ID 设了固定值但协调器那块板子还没建网。
• 解法：先协调器，后终端，间隔 5 秒以上。做进演示流程，别靠手速。

坑2：时灵时不灵，WiFi 一开就丢包

• 现象：实验室没人时稳如狗，中午人多网络就废。
• 原因：信道和 WiFi 重叠，2.4G 里 WiFi 是地头蛇。
• 解法：换 15/20/25/26 信道 + 现场演示时看一眼会议室 AP 挂哪个信道。

坑3：入网成功，第二天全掉线

• 现象：晚上收工一切正常，早上来全下线。
• 原因：终端默认周期性找父节点（poll），父节点掉电或 poll 间隔过长就掉网。
• 解法：常供电节点改路由器角色；电池节点调大 poll 容忍或接受"上报再入网"机制。

坑4：换一块板子就入不了网

• 现象：代码一样，板子换了就不行。
• 原因：旧板子 flash 里存着老网络的 PAN ID/IEEE 信息，新板子参数残留。
• 解法：换板先全片擦除再烧录（CC Debugger + SmartRF Flash Programmer），治百病。

坑5：距离稍远/隔堵墙就断

• 现象：桌面上一米内完美，拿到现场就断。
• 原因：板载印制天线有方向性，2.4G 穿墙能力差。
• 解法：重要节点加 CC2591 功放，或换外置天线版本；答辩前一定去现场踩点，这是用血换来的建议。

坑6：节点数量上不去

• 现象：十几个节点后入网变慢甚至失败。
• 原因：默认路由表/邻居表容量有限。
• 解法：调大 NWK 相关表项配置；或者多用路由器分层，别全挤在协调器底下。

坑7：数据偶尔丢

• 现象：传感器数据十次丢一两次。
• 原因：用广播发的，广播不重传。
• 解法：关键数据单播 + APS 层确认，广播只用于"发现类"消息。

坑8：串口全是乱码

• 现象：日志没法看。
• 原因：波特率不匹配，或 HAL_UART 时钟配置问题。
• 解法：两端统一波特率（常用 115200），确认系统时钟 32M 配置正常。

坑9：协调器重启后"网没了"

• 现象：重启后终端再也连不上。
• 原因：PAN ID 随机，重启后新网络门牌号变了。
• 解法：回到第二节，固定 PAN ID。这条和坑1一起构成了"答辩现场最常见的两种死法"。

坑10：调试全靠猜

• 现象：出了问题不知道从哪查。
• 解法：三层工具——①串口日志（最便宜，先用起来）②Z-Tool 看 ZDO 状态 ③CC2531 做抓包器 + TI Packet Sniffer 软件，入网过程一目了然。抓包是 Zigbee 调试的"心电图"，早用早下班。

五、写在最后

组网问题翻来覆去就四类：启动顺序、信道干扰、低功耗机制、复位后状态。拿到现象先往这四类里归，再按上面的坑逐条排查，比盲目重烧代码快得多。

之前做过一套基于 Zigbee 的智能道路路灯系统，就是用这套流程跑下来的完整项目，代码结构可以直接参考。
