Abaqus DEM中粒子生成器的应用(3)

原创

浦信仿真大讲堂

发布于 2026-09-23 11:02:14

740

本篇上接《Abaqus DEM中粒子生成器的应用(2)》，采用Abaqus DEM 方法中提供的Particle generator对样件表面进行喷丸处理的工艺仿真；为节省计算时间，本案例中采用的样件较小。

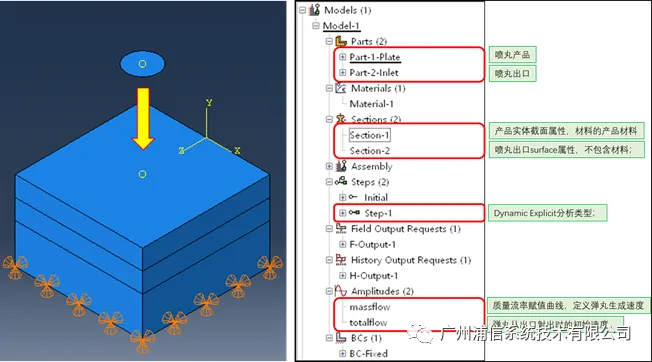

(1) 在abaqus/CAE中先进行初步的建模，包括：样件的几何、材料、分析步、网格、边界条件；Particle generator的几何形状以及网格。模型及装配关系及模型树相关信息如下图所示。

(2) 在Abaqus/CAE的Job模块创建一个任务，生成INP文件，然后对INP文件进行编辑，具体修改位置和模板参考上篇《Abaqus DEM中粒子生成器的应用(2)》中的说明。

（3）修改不同的质量流率之后，计算的结果如下图所示：

参考文献：

［１］　Abaqus Analysis User's Guide , 15.3.1: Particle generator
