机柜微环境温湿度监测与风机自联动控制系统设计解决方案

原创

盛世宏博科技

发布于 2026-09-04 10:01:31

机柜温湿度测量及联动控制风机风扇解决方案

一、方案概述

1.1 背景与需求

机柜作为IT设备、工业控制模块和网络设备的核心承载单元，其内部温湿度环境直接决定设备的运行寿命与业务连续性。据统计，电子元件温度每升高10℃，使用寿命缩短约50%。常规电子设备理想运行温度应控制在 18~27℃，相对湿度保持在 30%~65%RH 之间：

温度过高：元器件老化加速、系统不稳定，甚至触发热保护关机
湿度过低（<30%RH）：产生静电，2000V静电即可击穿芯片
湿度过高（>65%RH）：电路板腐蚀、凝露短路

本方案基于 POE供电以太网温湿度控制器/传感器，利用其内置开关量输出直接联动控制机柜风机风扇，实现自动化环境调控。

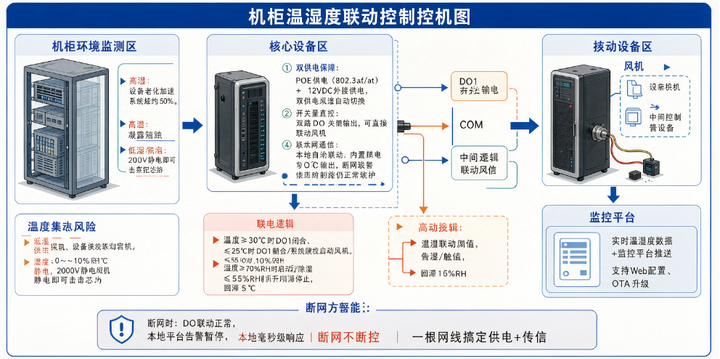

11.2 核心思路

┌─────────────────────────────────────────────────────────────────┐
│  POE交换机 ──(网线)──► 温湿度传感器 ──(DO开关量)──► 风机风扇    │
│       │                      │                                  │
│       │  供电+数据            │  RJ45数据输出                    │
│       ▼                      ▼                                  │
│   监控平台 ←────────── 实时温湿度数据 + 告警                     │
└─────────────────────────────────────────────────────────────────┘

核心原理：传感器实时采集机柜环境参数 → 与预设阈值比较 → 超限时内置开关量输出（继电器）自动闭合 → 直接接通风机电源启动散热；恢复正常后开关量断开 → 风机自动停止。

二、系统组成

2.1 设备清单

序号	设备名称	关键规格	说明
1	机柜	标准19英寸	承载IT/网络设备
2	POE温湿度控制器/传感器	RJ45、POE+12VDC双供电、开关量输出	核心设备
3	POE交换机	IEEE 802.3af/at	为传感器提供POE供电（可选）
4	散热风机/风扇	12V/24V/220V	散热执行设备
5	中间继电器（可选）	适配风机电压	风机功率较大时使用

添加图片注释，不超过 140 字（可选）

2.2 核心设备详解

关键参数一览

以太网温湿度传感器POE+12+24VDC供电+RJ45通信+DO控制输出+DI采集输入

参数项	技术指标
供电方式	✅ POE供电（IEEE 802.3af，48V）✅ 外接12VDC直流供电，双供电可选
信号输出	RJ45以太网接口，10/100M自适应
通信协议	TCP/IP、UDP、SNMP、Modbus TCP/UDP
开关量输出	双路继电器输出（DO1、DO2），可直接联动控制风机
温度范围	-20℃ ~ +80℃（高精度型号 ±0.3℃）
湿度范围	0 ~ 100%RH（精度 ±3%RH）
功耗	≤2W
防护等级	IP55（工业级可达IP65）
安装方式	导轨式/壁挂式/磁吸式

双供电方式

方式一：POE供电（推荐）
  POE交换机 ──一根网线──► 传感器（数据+电力一体）

方式二：12VDC外接供电
  12VDC适配器 ──电源线──► 传感器DC端子
  网线 ──► RJ45口（仅数据）

双供电冗余（高端型号）
  POE + 12VDC 同时接入，自动切换，避免断电

三、联动控制原理

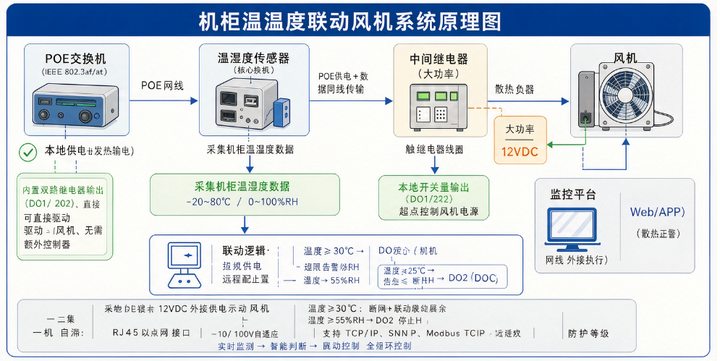

3.1 控制逻辑

机柜内部空气 → 温湿度传感器采集 → 与阈值实时比较
                                    │
                ┌───────────────────┼───────────────────┐
                ▼                   ▼                   ▼
         温度 ≥ 30℃           温度 ≤ 25℃        温度 ≥ 40℃
                │                   │                   │
                ▼                   ▼                   ▼
          DO1闭合             DO1断开          告警触发
                │                   │
                ▼                   ▼
          风机启动              风机停止
         （强制散热）          （节能待机）

关键特性：

回滞量设置（如启动30℃/停止25℃，回滞5℃）：防止温度在阈值附近波动时风机频繁启停，延长设备寿命
双路独立：DO1控制温度联动（风机），DO2控制湿度联动（除湿/告警）
本地自治：断网情况下，开关量联动功能依然正常工作

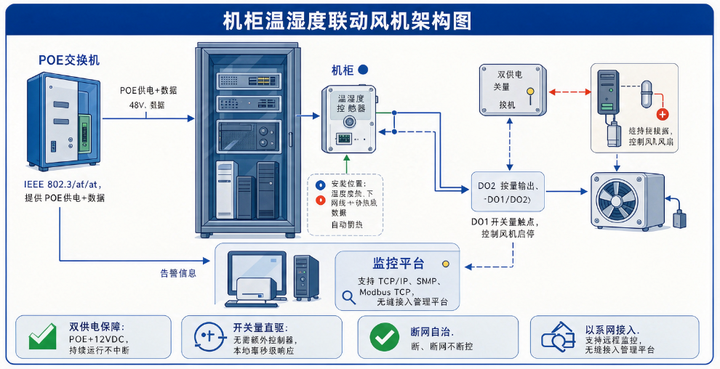

3.2 接线示意

方案一：POE供电 + 直接控制（小功率风机）
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
  POE交换机 ──网线──► [传感器]
                        │
                        ├── DO1 ──► 风机正极(12V/24V)
                        ├── DO2 ──► 备用/告警
                        └── COM ──► 公共端

方案二：12VDC供电 + 中间继电器（大功率风机）
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
  12VDC电源 ──► [传感器DC端子]
  普通交换机 ──网线──► [传感器RJ45]
                        │
                        ├── DO1 ──► 中间继电器线圈
                        │              │
                        │         NO触点 ──► 风机电源(220V)
                        │
                        └── DO2 ──► 声光报警器(可选)

四、参数配置建议

参数项	推荐设置	说明
温度启动阈值	30℃	超限启动风机
温度停止阈值	25℃	低于此值停止（回滞5℃）
湿度启动阈值	70%RH	超限启动除湿/通风
湿度停止阈值	55%RH	回滞15%RH
采集周期	2~10秒	数据更新频率
DO1功能	温度联动	控制散热风机
DO2功能	湿度联动	控制除湿/告警

联动逻辑伪代码

IF  Temperature >= 30.0 ℃ THEN DO1 = ON     // 启动散热风机
IF  Temperature <= 25.0 ℃ THEN DO1 = OFF    // 停止散热风机
IF  Humidity    >= 70.0 %RH THEN DO2 = ON    // 启动除湿/告警
IF  Humidity    <= 55.0 %RH THEN DO2 = OFF   // 停止除湿

五、方案优势

对比维度	本方案	传统方案（RS485+PLC）
布线	一根网线搞定供电+通信	电源布线 + 通信总线
联动响应	本地毫秒级即时响应	经PLC判断有延迟
断网可用	✅ 开关量联动不依赖网络	❌ 断网即失控
成本	布线+维护降低50%+	人工费占总投入60%
远程维护	支持Web配置、OTA升级	通常需现场操作
系统复杂度	即插即用，DHCP自动获取IP	手动设地址/波特率

六大核心优势：

一体化设计 — 采集+判断+控制+通信，一台设备替代多台模块
双供电保障 — POE + 12VDC，持续运行不中断
本地自治 — 内置联动逻辑，断网不断控
即插即用 — 自动获取IP，零配置快速部署
灵活扩展 — RJ45以太网，支持SNMP/Modbus TCP无缝接入
节能降耗 — 风机按需启停，避免持续运行浪费电能

六、部署实施步骤

Step 1 ▸ 需求确认 ─ 机柜数量、设备发热量、目标温湿度
Step 2 ▸ 设备选型 ─ POE温湿度传感器 + 匹配风机
Step 3 ▸ 安装传感器 ─ 固定在机柜发热集中区域
Step 4 ▸ 接线联动 ─ DO输出 → 继电器 → 风机电源
Step 5 ▸ 参数配置 ─ Web界面设置阈值、回滞量、联动逻辑
Step 6 ▸ 功能测试 ─ 验证自动启停 + 断网联动
Step 7 ▸ 接入监控（可选）─ SNMP/Modbus对接平台

七、注意事项

继电器容量：确认DO触点容量，超过额定值必须使用中间继电器
感性负载保护：风机为感性负载，继电器触点建议并联RC吸收电路或续流二极管
POE功率预算：多台POE设备时确保交换机总功率充足，预留20%余量
安装位置：探头避开冷风直吹和热风短路区域
定期校准：建议每季度对比校准传感器精度

八、总结

本方案以 POE供电以太网温湿度控制器/传感器 为核心，充分利用其三大关键能力：

① POE + 12VDC 双供电 → 简化布线，保障供电可靠性 ② 内置开关量输出（DO） → 直接联动控制风机，无需额外控制器 ③ RJ45以太网通信 → 支持远程监控，无缝接入管理平台

实现了机柜温湿度的 实时监测 → 智能判断 → 自动联动 → 远程管理 全闭环控制，是保障机柜设备安全稳定运行的理想解决方案。
