频谱数据可视化：3D 瀑布图与直方图如何辅助信号分析

频谱数据天然适合可视化：频率、强度、时间三个维度，恰好对应三维空间。传统二维频谱图只能展示"某个时刻的频率—强度"切片，而 3D 瀑布图、3D 直方图等可视化方式，把时间与密度维度纳入视野，显著提升了信号分析的直观性。本文从开发与使用角度，聊聊这些可视化的价值。

一、为什么需要 3D 可视化

二维频谱图回答"现在有什么信号、多强"；但很多问题需要更多维度：

• 信号何时出现、何时消失？（时间维度）
• 信号在某个频点出现了多少次？（密度维度）
• 频点之间如何跳变？（时序关联）

3D 可视化正是为了回答这些问题。

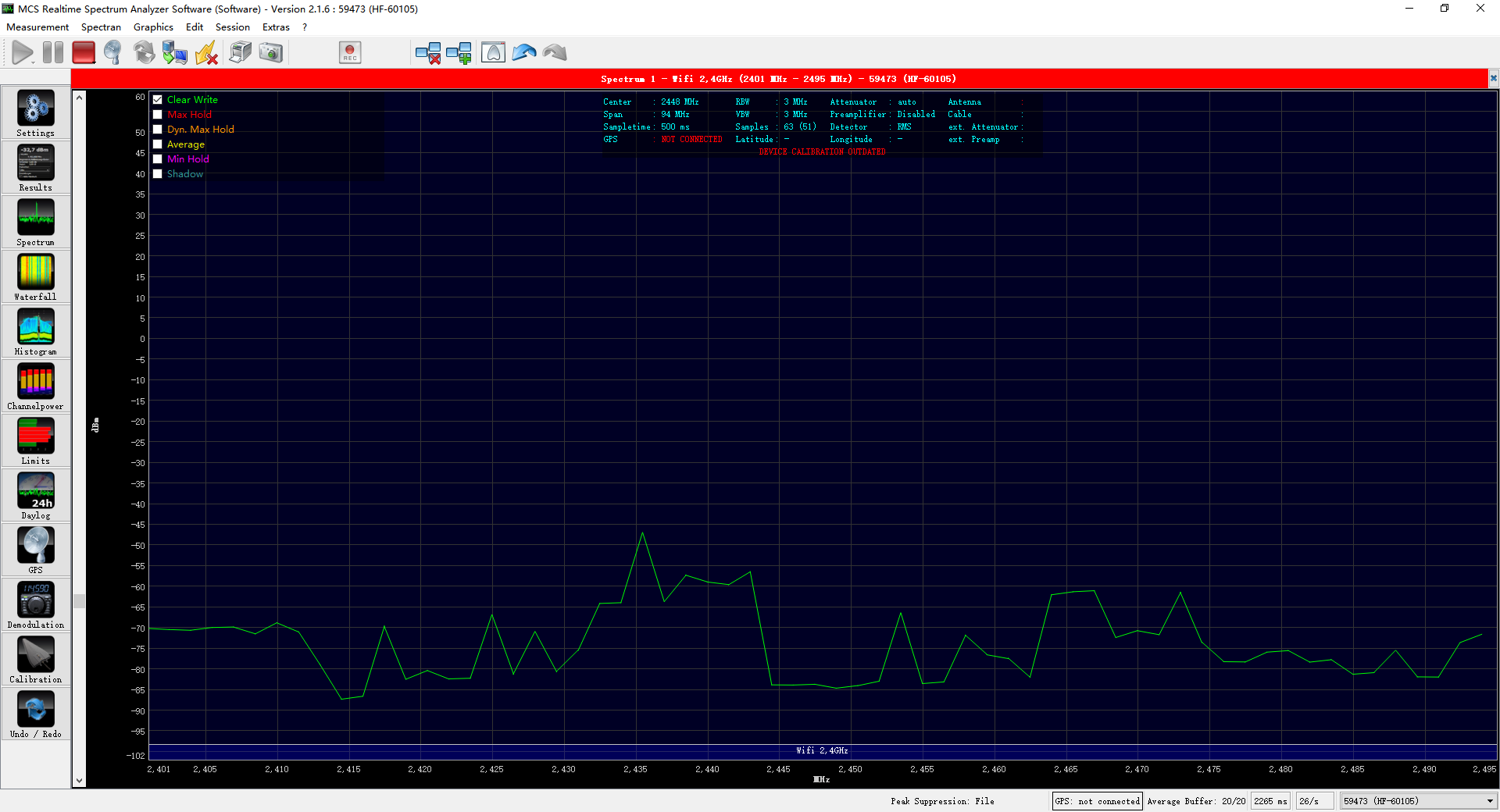

扫频式频谱分析仪二维频谱图展示

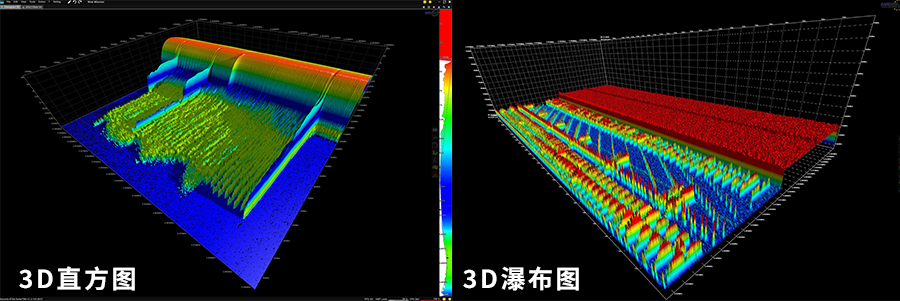

3D直方图与3D瀑布图展示

二、3D 瀑布图：时间维度的频谱

原理：以时间为纵轴（或第三维），频谱为横轴，强度以颜色/高度表示，形成"频谱随时间流动"的视图。

工程价值：

1. 观察时序动态：Wi-Fi 与蓝牙的发射时机、频点占用规律，在瀑布图上一目了然；
2. 发现周期性信号：规律出现的信号会在瀑布图上呈现"条纹"特征，便于快速定位；
3. 记录突发事件：偶发干扰的起止时间清晰可辨，便于追溯。

使用建议：监测 2.4 GHz 频段时，3D 瀑布图能直观呈现蓝牙跳频与 Wi-Fi 信道的交互过程，是分析无线共存的常用工具。

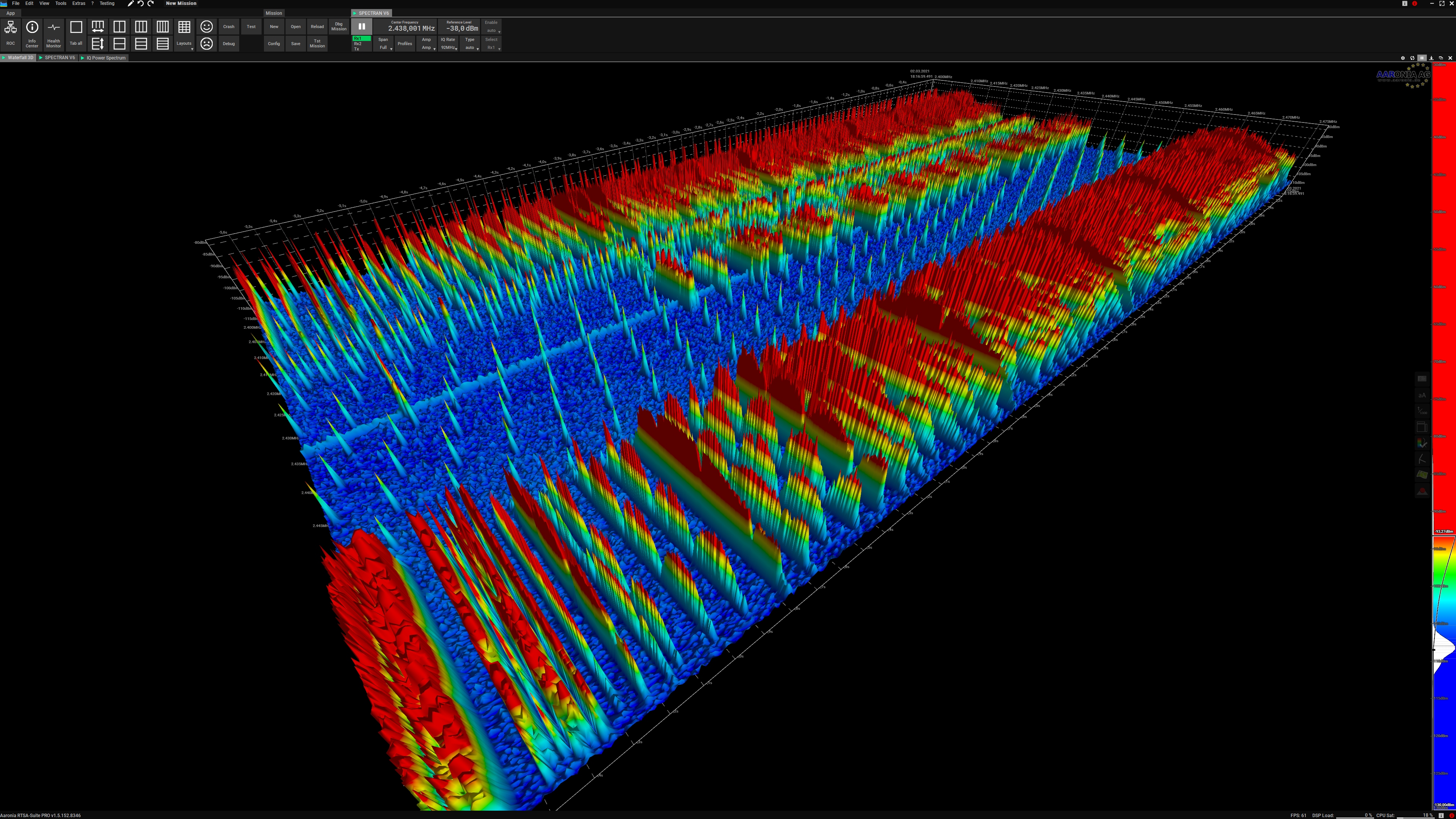

2.4GHz WiFi信号的3D瀑布图

三、3D 直方图：密度维度的频谱

原理：统计信号在频点上的出现频次，以立体柱状呈现，突出"哪些频点最活跃"。

工程价值：

1. 识别热点频段：密度高的频点即为活跃频段，可用于频谱占用分析；
2. 区分信号特征：不同信号的密度分布不同，可用于信号分类辅助；
3. 长期统计：长时间统计的密度图反映频谱资源的真实使用情况。

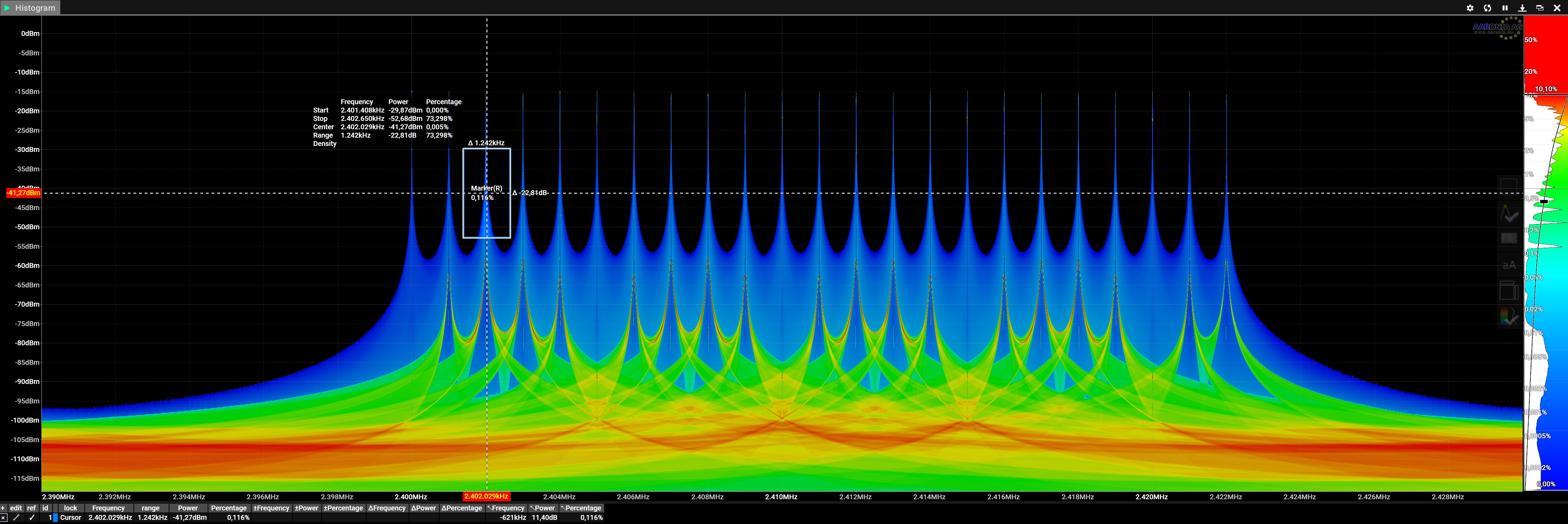

2.4GHz WiFi信号的2D直方图

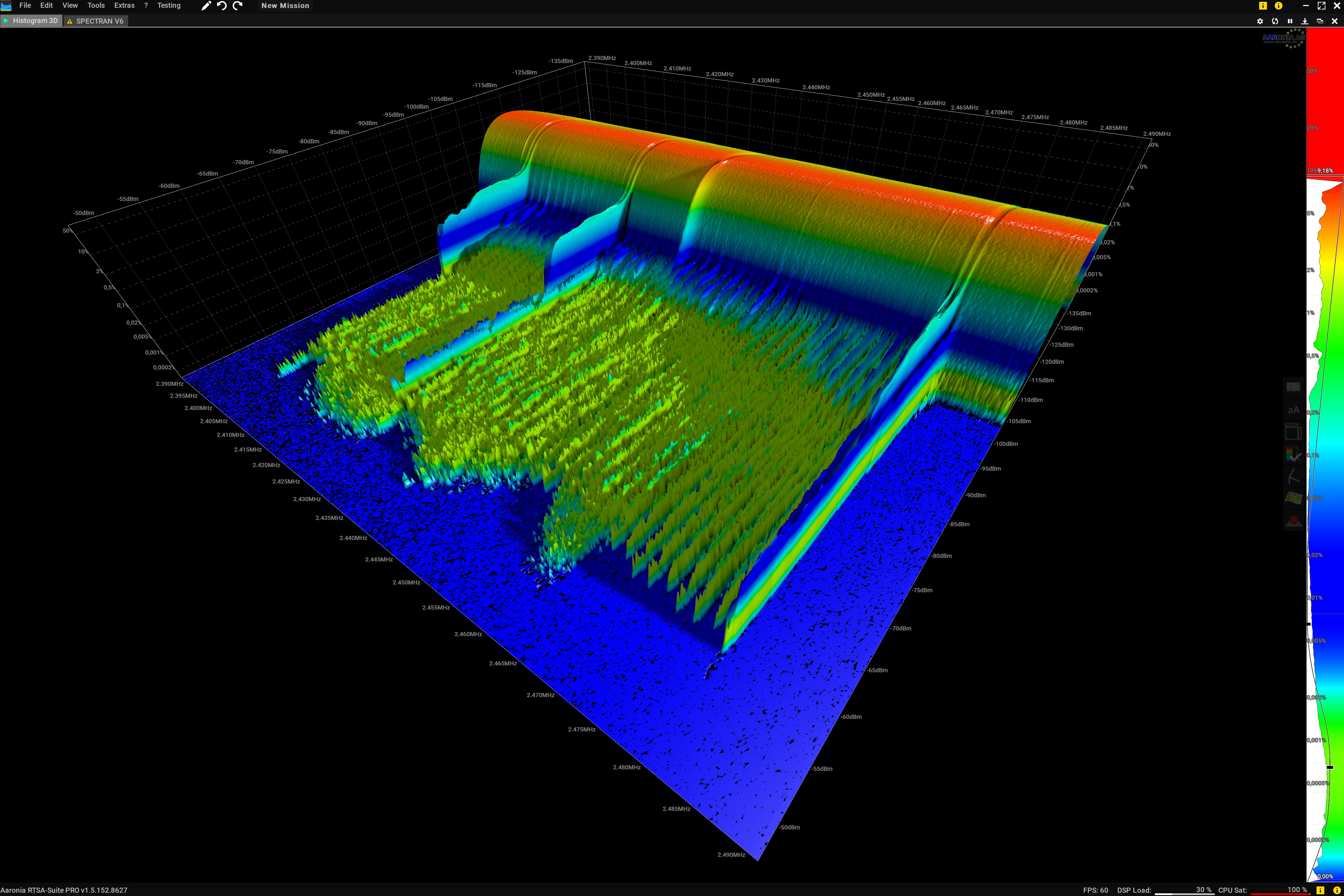

2.4GHz WiFi信号的3D直方图

四、从可视化到分析：数据接口的支撑

可视化只是入口，真正的分析需要数据支撑。RTSA-Suite PRO 这类软件的可视化模块，底层连接的是完整数据流：

• 频谱数据实时输出到瀑布图/直方图模块；
• IQ 数据可录制留存，事后回放重新可视化；
• HTTP 接口支持远程数据访问，可视化结果可接入监测平台。

对开发者而言，理解"数据流 → 可视化模块"的链路，有助于把频谱数据集成进自己的应用。

五、开发者的三个实践建议

1. 先看模块再写代码：成熟软件（如 RTSA-Suite PRO）已提供 3D 瀑布图、直方图等模块，优先复用而非重造轮子；
2. 数据格式先行：确认 IQ/频谱数据格式规范，评估与自研可视化的对接成本；
3. 接口优先：优先选择提供 HTTP/脚本接口的设备与软件，便于自动化与集成。

常见问题（FAQ）

Q1：3D 瀑布图的数据量会很大吗？ A：取决于帧率与时长。长时间记录建议配合数据压缩或降采样策略，必要时缩短记录时段。

Q2：瀑布图能看到跳频信号吗？ A：可以。跳频信号会在瀑布图上呈现"阶梯状"轨迹，是识别跳频模式的有效手段。

Q3：直方图统计多久的数据？ A：可配置统计时长，短至秒级、长至小时级，按分析需求设定。

Q4：可视化结果能导出吗？ A：支持截图与数据导出，便于写入报告或接入监测平台。

以上为基于SPECTRAN V6实时频谱分析仪和RTSA-Suite PRO 软件频谱可视化实践分享，欢迎交流。
