如何正确区分温湿度传感器是选择RS485信号的还是RJ45信号的？

先把一个最容易混淆的点说清楚：RS485 是电气/通信标准，RJ45 只是物理连接器。一个 RJ45 口里面既可能跑真正的以太网（TCP/IP），也可能只是厂家把 RS485 的 A/B 信号引到了网线引脚上——后者本质上还是 485，不是网络。所以"看接口是网口还是端子"并不能直接等于"信号是以太网还是 485"，必须结合说明书引脚定义和电测来判断。

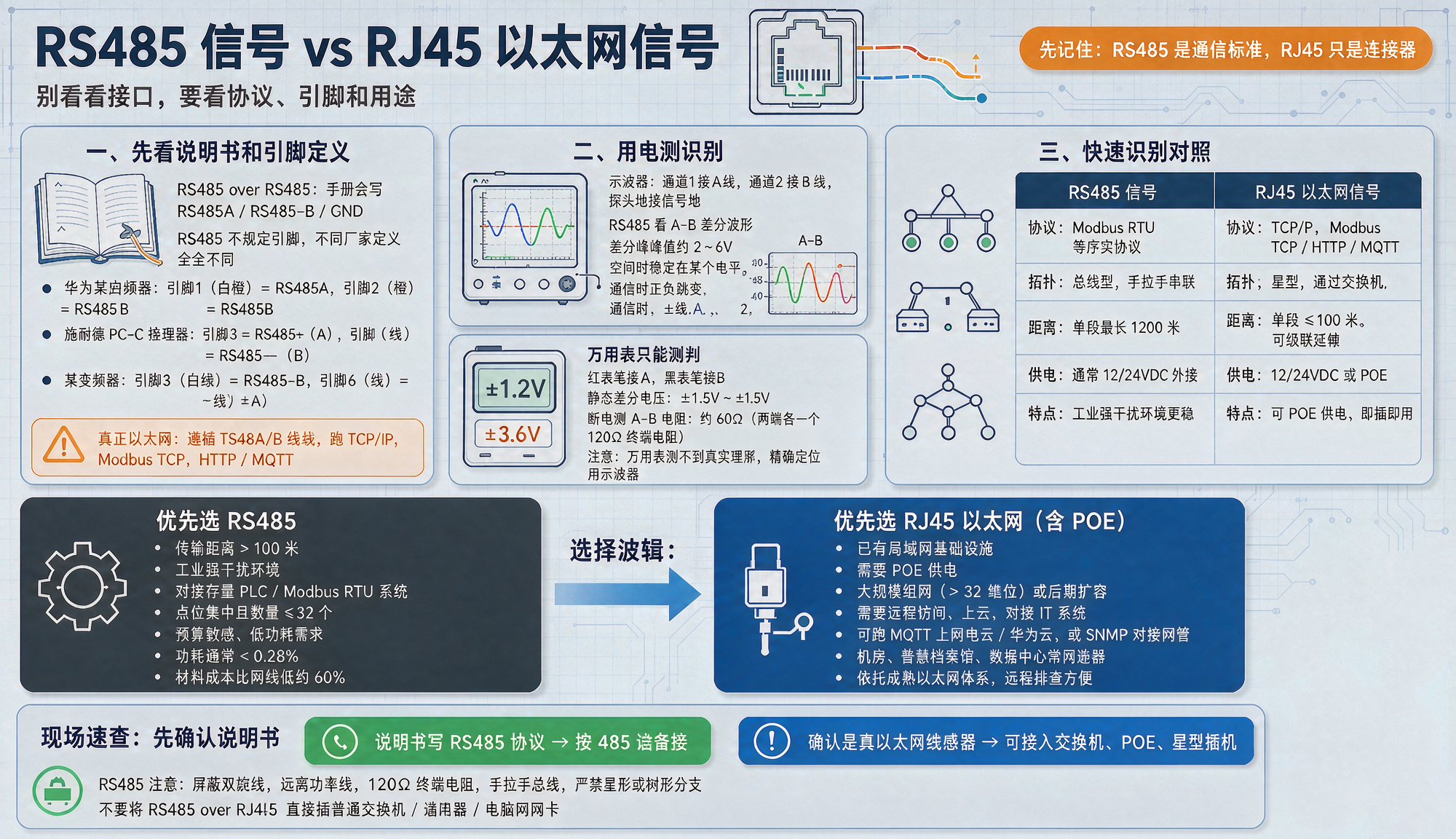

一、如何从物理上区分 RS485 信号和 RJ45 以太网信号

1. 看铭牌、说明书和引脚定义（最权威）

• RS485 over RJ45：厂家会在手册里明确写出 RJ45 各引脚对应 RS485-A / RS485-B / GND 等。但要注意：RS485 本身不规定连接器引脚，不同厂家定义完全不同。
• 真正的以太网 RJ45：遵循 IEEE 802.3，T568A/B 线序，跑的是 TCP/IP 协议栈，传感器有独立 IP，支持 Modbus TCP、HTTP、MQTT 等 。

⚠️ 关键提醒：如果设备是"RS485 借用 RJ45 插座"，绝对不能把它插到普通交换机/路由器/电脑网卡上，电气不兼容会烧设备 。

2. 用电测识别 RS485 信号

示波器（最可靠）：

• 通道 1 接 A 线，通道 2 接 B 线，探头地接信号地，看 A-B 差分波形
• 正常 RS485：差分峰峰值约 2~6V，随数据发送在正负之间跳变，空闲时稳定在某个电平
• 若波形圆润、有振铃，多半是终端电阻缺失或阻抗不匹配

万用表（只能粗判）：

• 直流电压档，红表笔接 A、黑表笔接 B
• 静态差分电压应在 ±1.5V ~ ±5V​ 范围（TIA/EIA-485 标准）
• 接近 0V：可能断路或终端电阻问题；通信时电压应持续跳变
• 断电测 A-B 间电阻：总线两端各一个 120Ω 终端电阻时，测得约 60Ω​

💡 万用表因频率响应有限，测不到 RS485 的真实波形，只能做"有无信号"的粗判，精确定位必须用示波器 。

3. 几个快速识别技巧

二、工程上如何选型

核心判断逻辑：先看传输距离和现有基础设施，再看组网规模和维护需求。

🎯 优先选 RS485 的场景

• 传输距离 > 100 米：RS485 单段理论可达 1200 米，以太网网线超过 100 米就要加交换机或光纤
• 工业强干扰环境：RS485 是差分信号，抗共模干扰能力达 ±12V，在变频器、电机等电磁复杂环境下表现稳健
• 对接存量 PLC/Modbus RTU 系统：直接兼容，无需协议转换
• 点位集中且数量 ≤ 32 个：一条屏蔽双绞线手拉手挂所有设备，材料成本比网线低约 60%
• 预算敏感、低功耗需求：RS485 传感器单价低、功耗通常 < 0.28W

🎯 优先选 RJ45 以太网（含 POE）的场景

• 已有局域网基础设施：可直接接入交换机，无需额外网关
• 需要 POE 供电：一根网线同时解决数据和供电，户外/吊顶等难布线场景优势明显
• 大规模组网（> 32 点位）或后期要扩容：星型拓扑，新增点位就近接入交换机，不动原有线路
• 需要远程访问、上云、对接 IT 系统：天然支持局域网/互联网，可跑 MQTT 上阿里云/华为云，或 SNMP 对接网管
• 机房、智慧档案馆、数据中心：这类场景几乎一边倒选 RJ45 以太网+POE 方案
• 追求低维护成本：依托成熟以太网体系，支持远程排查，故障定位响应快

📐 选型对照速查

💡 实际工程中两者常混合使用：前端用 RS485 传感器采集，通过 RS485 转以太网网关汇聚上传——既保留了 485 在工业现场的布线成本优势，又获得了以太网的远程管理能力 。

一个容易被忽略的工程细节

如果你的 RJ45 接口温湿度传感器说明书上写的是 RS485 协议（而非 TCP/IP），那么它只是"借用网口外形"的 485 设备。这种情况下：

• 布线要走屏蔽双绞线，通信线与功率线分开走线，避开大干扰源
• 总线两端必须加 120Ω 终端电阻
• 必须是手拉手总线拓扑，严禁星形或树形分支（会产生信号反射）
• 引脚定义严格按该厂家手册，不能套用 T568A/B 以太网线序

反之，如果确认是真以太网传感器，则可以放心上交换机、用 POE、做星型拓扑，享受即插即用的便利。

一句话决策：距离远、工业现场、对接 PLC → RS485；有局域网、要 POE、要扩容上云 → RJ45 以太网。犹豫不决时，看现场是否已经布了网线——有网线优先以太网，没网线且距离远则 RS485 更省事。
