反射内存卡常见故障排查与调试全指南

反射内存卡常见故障排查与调试全指南

一、排查方法论：从硬件到软件

反射内存卡故障排查有一条清晰的主线：从硬件到软件、从物理连接到逻辑配置。大多数问题出在物理连接与基础配置（高发区），先把这两层排干净，再深入驱动与软件逻辑，往往能事半功倍。本文按硬件、驱动、配置、网络、应用五个层面，梳理常见故障现象与处理办法。

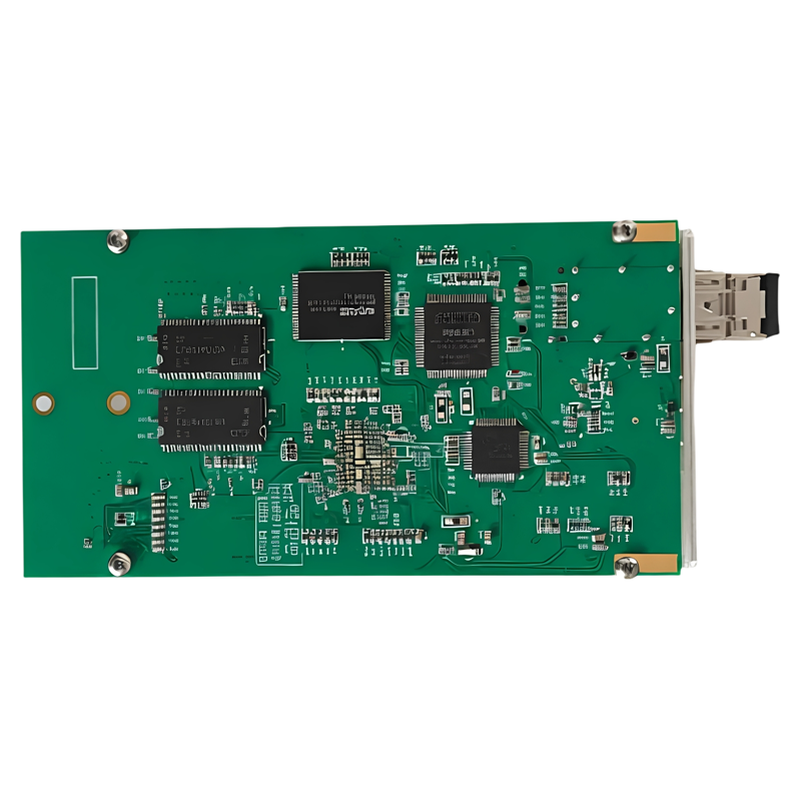

二、硬件层面

设备无法识别：常见原因是物理连接不良、金手指氧化、卡与 PCIe 插槽接触或供电问题。处理：关机断电，重新拔插并固定卡，用橡皮擦清洁金手指，检查卡上指示灯状态。

网络链路异常：常见原因是光纤线序接反（TX/RX）、光纤损坏、弯曲过度、接头污染或交换机故障。处理：按"本卡 TX 接下节点 RX"原则检查重连光纤；确保光纤弯曲半径大于 30mm；清洁光纤接头；检查交换机状态。

指示灯异常：卡上 Link/Act 等指示灯可指示物理连接与数据传输状态。对照硬件手册，通过常灭、闪烁、常亮判断故障点（物理连接问题或数据通信问题）。

跳线/拨码开关错误：卡上的工作模式、冗余模式、内存空间大小等硬件配置不正确。对照手册检查更正，确保同网内所有卡配置兼容。

三、驱动层面

驱动无法安装或加载：版本与系统/内核不匹配、安全软件干扰、权限不足（Linux）。处理：从官网获取最新驱动，以管理员/root 权限安装，必要时关闭安全软件，或参考社区补丁修改驱动源码适配内核。

Windows 蓝屏或死机：常见于高频读写时驱动代码逻辑错误（DMA/中断处理不当）。处理：检查驱动源码中 ISR/DPC 例程，检查 DMA 配置，用 WinDbg 分析 Dump 文件定位。

设备管理器黄色感叹号：驱动未正确关联、版本错误、系统文件冲突或硬件资源（IRQ）冲突。处理：手动更新/重装驱动，更换 PCIe 插槽，在 BIOS 中为卡预留或固定中断资源。

Linux 下驱动加载失败：内核模块与内核版本不匹配。处理：确认内核版本，重新编译匹配的模块；用 dmesg 查看加载日志定位具体报错。

四、配置层面

Node ID 冲突：同一网络内多个节点设置了相同节点号。处理：为每个节点分配唯一 Node ID（0~255）并记录在案。

内存映射或基址设置不当：软件内存映射的起始地址、大小与硬件实际不符。处理：查阅手册，确保 API 设置与硬件一致，所有节点的内存映射基址必须相同。

传输模式选择不当：对 CPU 负载/数据量需求不同的应用，错误选择了 PIO 或 DMA 模式。处理：根据实时性要求，通过 API 正确配置（大数据用 DMA，追求低延迟小数据可用 PIO）。

中断配置错误：未正确启用/配置中断（未注册回调、触发条件不当），导致收不到通知。处理：正确配置中断，回调函数保持简短，避免在中断上下文做耗时操作。

五、网络与通信层面

数据不同步或部分节点收不到：环形拓扑断链、光模块/光纤故障、节点掉电、交换机配置错误（星型）。处理：检查环形物理链路，更换光纤/光模块，检查故障节点状态，核对交换机配置。

延迟高或抖动大：误用 PIO 模式、CPU 负载高、线缆过长、光纤质量问题。处理：改用 DMA 模式，检查系统负载，确保线缆长度符合规范。

网络不稳定、偶发丢包断连：电磁干扰（铜缆）、光纤接头松动/污染、硬件故障或散热不良。处理：使用屏蔽线缆，清洁光纤接头，检查硬件温度与散热。

六、性能与优化层面

实际带宽远低于理论值：DMA 阈值设置不当导致频繁中断、数据包过小增加开销。处理：调整 API 中 DMA 阈值，通过性能测试找最优值，优化数据打包策略。

CPU 占用率过高：误用 PIO 模式进行大数据传输。处理：开启并配置 DMA 模式，释放 CPU。

中断响应不及时：中断延迟高、与其他高优先级中断冲突或处理函数过长。处理：优化回调效率，将耗时操作移至中断下半部（DPC/workqueue），或在 BIOS 中调整设备中断优先级。

七、应用层面

API 调用返回错误：参数无效（句柄、地址）、设备未就绪、权限不足。处理：查阅 API 文档，添加错误处理与返回值检查。

读取到陈旧或错误数据：读到更新前的旧数据、内存访问越界。处理：使用内存屏障/同步机制，仔细检查内存地址计算。

多线程访问冲突：多线程未加锁读写共享内存导致数据竞争。处理：用互斥锁等机制保护对反射内存的访问，或采用数据分区设计。

八、调试工具与技巧

厂商诊断工具：多数厂商提供自检或环回测试工具，可快速验证硬件基本功能。

操作系统工具：Windows 设备管理器；Linux 下 lspci（查看设备）、dmesg（查看内核日志）、cat /proc/interrupts（查看中断）。

专业分析工具：逻辑分析仪、WinDbg 等用于深入分析 DMA、中断及系统崩溃问题。

替换法/最小系统法：通过更换卡、线缆逐步隔离故障点；先搭两个节点的最小环，确认基本通信正常后再扩展，能快速缩小问题范围。

九、结语

反射内存卡调试并无神秘之处，关键是遵循"硬件→驱动→配置→网络→应用"的排查顺序，善用诊断工具与最小系统法。对工程师而言，把硬件手册与 API 文档当作权威参考，遇到疑难问题时仔细研读一遍，往往比盲目尝试更有效。建议把常见问题与处理办法整理成团队排障手册，让调试经验沉淀为组织资产。
