北斗卫星时间同步装置的天线安装及常见故障处理

北斗卫星时间同步装置依靠授时天线接收北斗卫星信号，为电力、工控、通信等系统提供统一精准时间。天线安装质量直接决定卫星信号接收效果，影响设备授时精度与系统稳定运行。

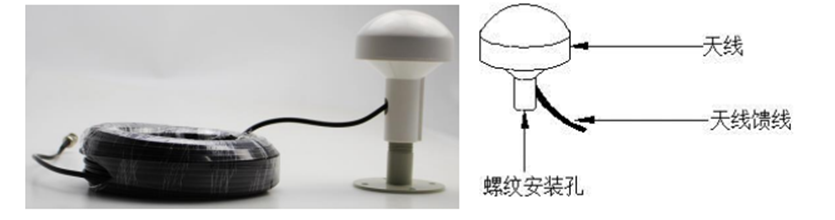

一、北斗授时天线的安装

（一）安装位置

1. 天线安装位置应视野开阔，无遮挡，避开高大建筑物、大树、金属网架、铁塔等遮挡物；尽量保证可观测大部分北斗卫星。
2. 远离大功率射频设备、高压线缆、变频器、微波天线等干扰源，减少电磁干扰造成的信号劣化。
3. 优先安装于屋顶、平台等高处，避开低洼、积水区域，远离避雷引下线近距离平行敷设。

2. 天线固定与姿态

• 天线正面朝天垂直向上，不可倾斜倒置；
• 使用配套支架固定牢固，防风加固，户外选用防腐紧固件；
• 天线外壳、支架做好防雷接地。

3. 线缆敷设

1. 使用原厂配套授时馈线，控制线缆总长，减少信号衰减；线缆过长会导致信号弱、搜星困难。
2. 馈线弯曲半径不小于线缆规定最小值，严禁硬折、挤压、碾压；接头做好防水密封处理，户外接头缠绕防水胶带，防止进水氧化。
3. 馈线单独布放，避免与强电电缆同管、近距离并行。

4. 防雷与接地

1. 天线加装适配避雷器，避雷器就近可靠接地；
2. 接地线缆短而粗，接入大楼等电位接地网，接地电阻满足工程规范；
3. 设备端做好浪涌防护，防止雷电感应损坏授时模块。

5. 接头制作

接头压接 / 焊接可靠，芯线无短路、虚接；安装完成后检查接头绝缘，避免芯线触碰屏蔽层造成短路。

二、北斗卫星时间同步装置的常见故障处理

故障1：开机超过后，接收不到北斗卫星信号。

解决：请检查北斗天线安装位置是否正确，接收器（白色蘑菇头）必须放置室外，接收器视野越开阔收星效果越好。

故障2：串口无输出。

解决：首先查看设备“LOCK”是否常亮，如果”LOCK”闪烁，说明设备没有接收到卫星， 处于失步状态肯定无输出（回到故障1）。 如果“LOCK”灯常亮，检查串口线引脚是否正常，串口线正常引脚为2、3交叉，5对5，其次查看波特率与电脑软件设置是否一致。

故障 3：信号时有时无，授时间歇性跳变

排查： ① 接头接触不良、进水氧化； ② 附近存在电磁干扰； ③ 天线支架松动晃动； 解决：重新做防水接头；迁移天线远离干扰源；加固天线支架。

故障 4：天线短路 / 开路告警，设备报天线故障

排查：① 馈线内部芯线与屏蔽层短路；② 接头芯线虚焊、断线；③ 天线本体损坏；

解决：断开馈线，使用万用表测量通断与绝缘；更换故障馈线或天线。

故障 5：雷雨过后，天线无信号

排查：避雷器击穿、天线或授时模块遭浪涌损坏；

解决：检查避雷器状态，更换损坏器件，复核接地是否达标。

三、运维注意事项

定期巡检：检查天线固定、防水接头、馈线外皮有无老化破损；

雷雨季节前重点检查防雷接地、避雷器；

登高作业遵守安全规范，避免高空坠落；

更换天线、馈线后，重新观察搜星数量、信号强度，确认时间同步正常。
