Abaqus 辐射传热方法

热辐射是一种通过电磁波传递热能的方式。本篇介绍在太空环境中，-100度的环境下，通过发热片加热对部件进行热辐射传热24h的温度场分析方法。

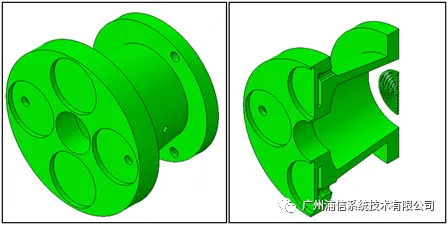

分析模型如下：


如图结构，底部中心为发热片，在-100度的环境下，加热到100度，通过辐射传热对硅橡胶零件进行辐射传热。

材料参数：


分析步设置：采用瞬态传热分析

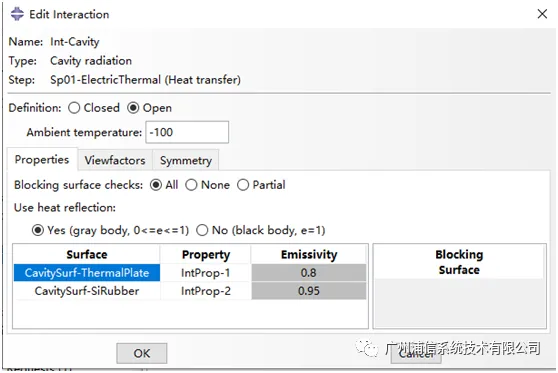

传热设置：本案例模拟太空中的辐射传热，只考虑辐射传热和固体内部的热传导；忽略热对流效应。辐射传热设置如下图：


结构本例的结构，辐射传热时选择非封闭式热辐射，其环境温度为-100度。辐射腔为凸，硅橡胶内表面不存在因结构遮挡而辐射不到的地方，因此不用设置viewfactors。设置电热膜的外表面(与纤维板胶粘面除外)为辐射源，其温度为100度；硅橡胶内表面为被辐射面，其温度为环境温度-100度。

边界载荷：

电热膜温度为105.9度；除电热膜外的其他零部件的初始温度为环境温度-100度，在受到电热膜的热辐射后，温度升高；

温度场分布：

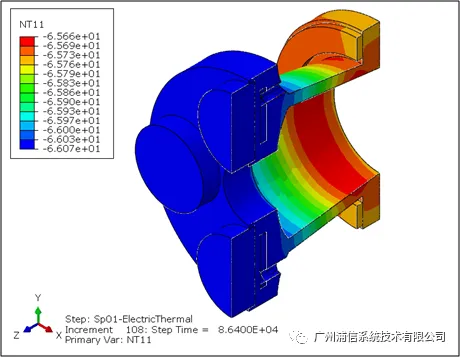

通过如上工况设置后，在100度的热源辐射24h的情况下，零件的温度场分布如图所示。
