直流照明系统：核心原理与技术架构全面解析

在建筑智能化、低碳节能改造快速推进的当下，照明系统作为建筑能耗占比极高的基础配套，正在经历从传统交流照明到直流照明的技术迭代。很多人误以为直流照明只是简单将交流电替换为直流电的简易改造，实则是一套重构供电逻辑、管控模式、运维体系的新型智能照明解决方案。相较于传统交流照明，直流照明从配电、供电到终端控制实现全链路直流化，彻底解决了传统照明能耗高、安全性差、管控粗放、寿命有限等行业痛点，广泛应用于商业建筑、市政场馆、工业厂房、公共园区等各类场景。本文将从核心原理、系统架构、核心优势三个维度，全面科普直流照明的基础技术体系。

一、直流照明的核心工作原理

传统交流照明系统采用“市电直接入户、灯具单独变压整流”的工作模式，民用220V交流电直接接入照明回路，每一盏灯具内部都配备独立的AC/DC转换模块，将交流电转化为LED灯具所需的低压直流电。这种分散式转换模式存在大量弊端，多次电能转换会产生严重损耗，同时分散的整流模块也大幅增加故障概率。

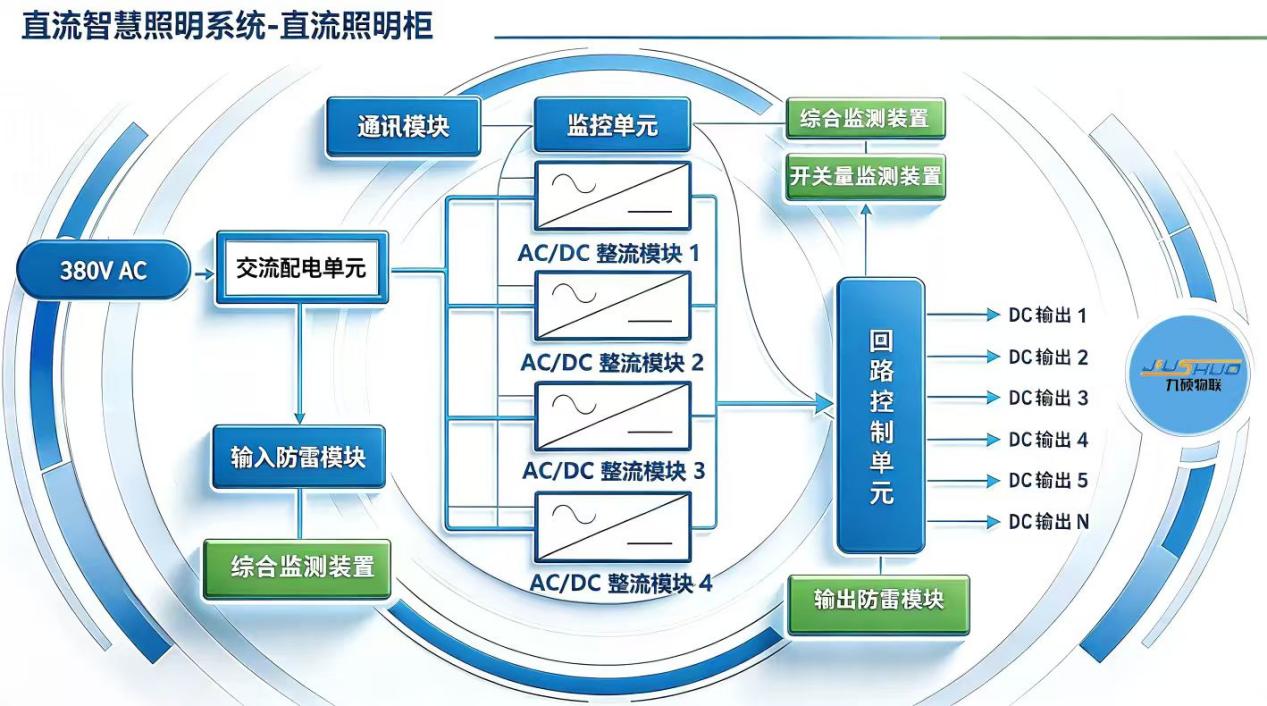

架构图

直流照明系统彻底颠覆了这一逻辑，采用“集中整流、直流输送、终端适配”的核心工作原理。系统首先通过集中供电单元，将市政交流电统一转化为稳定的低压直流电，完成全屋、全区域的交直流转换，后续整个照明配电网络均以直流电形式传输电能。终端灯具无需配备独立整流模块，仅保留简易的恒流适配单元，直接适配直流母线供电，无需重复变压转换。

同时，直流照明依托低压直流供电特性，摒弃了交流电的相位、频率限制，电能传输更加稳定平滑，无频闪、无电磁干扰，从供电根源上提升了照明质量。配合智能调控模块，可实现电压、电流的精准调节，支持无级调光、分时控光、分区管控等精细化功能，真正实现照明系统的智能化、节能化运行。

二、直流照明系统的完整技术架构

一套完整的智能直流照明系统为分层分布式架构，各模块分工明确、相互协同，主要分为集中供电单元、回路控制单元、终端照明单元、智能运维单元四大核心部分，各层级独立运行且互不干扰，保障系统稳定高效运转。

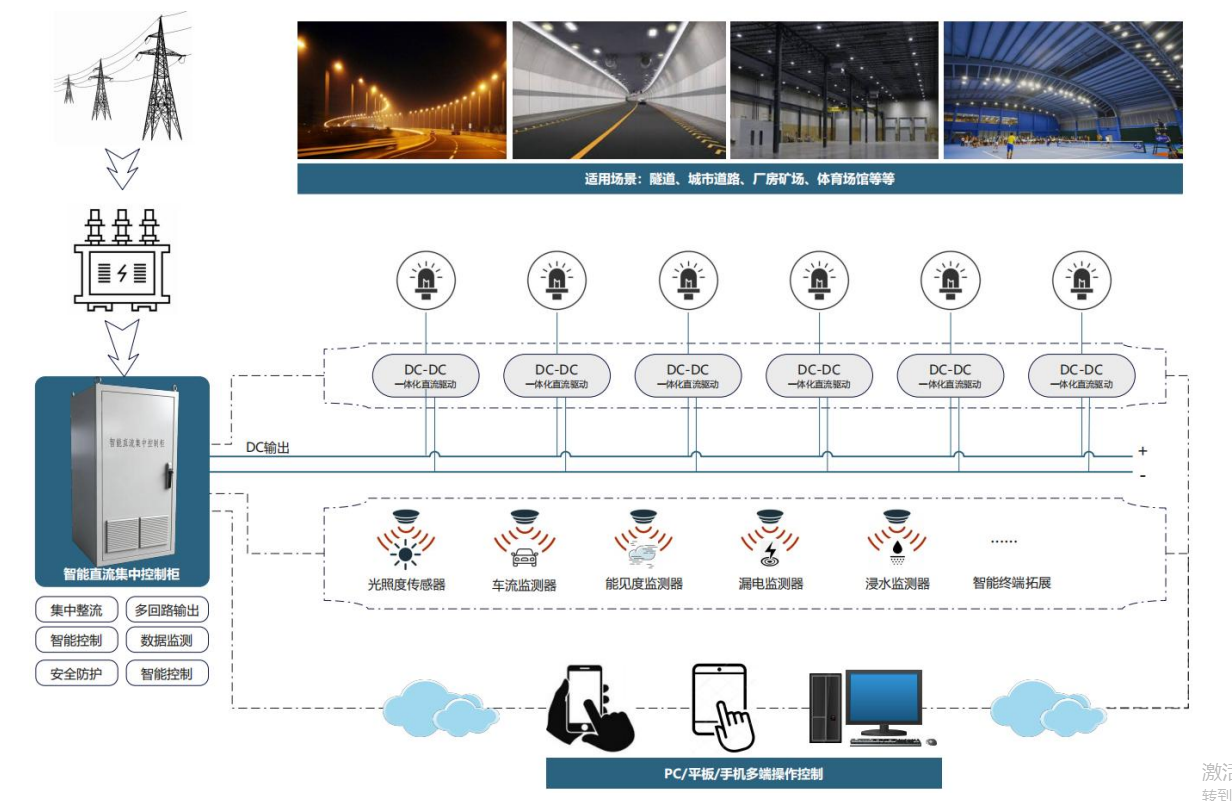

多场景直流照明拓扑图

集中供电单元是整个系统的能量核心，承担市电接入、交直流转换、电压稳压、电气保护的核心作用。该单元可将不稳定的市政交流电转化为标准低压直流电，同时具备过压、过流、短路、过载、防雷多重保护功能，从源头规避电气安全隐患。此外，该单元预留光伏、储能接入接口，可适配光储一体化系统，实现绿电直供照明，契合低碳建筑发展需求。

回路控制单元是系统的调度中枢，负责照明回路的分区、分组管控。可根据建筑功能、区域划分，将整体照明系统拆解为多个独立回路，支持单路控制、多路联动、定时开关、亮度调节等功能。同时内置数据采集模块，可实时监测各回路的用电功率、电流、运行状态，为能耗统计和故障排查提供数据支撑。

终端照明单元为各类直流适配灯具，涵盖室内吸顶灯、灯带、户外景观灯、工矿灯等全品类照明设备。相较于传统灯具，直流灯具结构更精简，去除了复杂的整流电路，故障率大幅降低，体积更小、散热效果更好，有效延长灯具使用寿命。

智能运维单元依托后台管理平台，实现系统远程监控、故障告警、数据统计、参数调试等功能。无需现场操作，即可完成全域照明的智能化管控，同时可精准定位故障点位与故障类型，彻底告别人工全域巡检的低效模式。

三、直流照明的核心技术优势

首先是用电安全性大幅提升。直流照明采用低压安全直流供电，无交流漏电风险，即便线路破损、潮湿浸泡，也不会产生触电、起火隐患，完美适配隧道、地下车库、临水景观、潮湿厂房等高危照明场景，大幅降低建筑电气安全隐患。

其次是节能降耗效果显著。传统交流照明每盏灯具独立整流，多次转换损耗叠加，整体能效偏低。直流照明集中一次整流，减少多级电能损耗，综合节能率可达15%-40%。同时依托精细化调光功能，可根据自然光强度、人员活动状态自动调节亮度，进一步降低无效能耗。

最后是运维便捷、扩展性强。系统结构简单，无交流相位、接地复杂要求，故障排查、线路维护难度极低。同时预留充足拓展接口，可联动人体感应、光感、温湿度等传感设备，适配建筑智能化升级，无需整体改造，适配新建建筑与存量改造项目。
