反射内存网络在分布式仿真系统中的应用方案

反射内存网络在分布式仿真系统中的应用方案

以内存级同步驱动高保真实时仿真

一、分布式仿真的实时性挑战

随着仿真技术的发展，现代分布式仿真系统普遍由数十乃至上百个仿真节点组成，覆盖视景系统、运动平台、仪表系统、航电设备、雷达模型、教练员控制台等多个子系统。各子系统之间需要以极高的频率交换状态数据（如位置、姿态、速度、控制指令等），同时必须保证数据的同步性和时序一致性，否则仿真画面将出现卡顿、跳变，甚至导致仿真结果失真。

传统的仿真系统常采用以太网进行数据交换，但以太网的延迟不确定、时序不同步、CPU开销高等问题，在高实时性、高保真度仿真中成为瓶颈。分布式仿真的实时性挑战，本质上是对“高速、同步、确定性数据共享”能力的挑战，而这正是反射内存技术的核心优势所在。

二、反射内存如何满足仿真需求

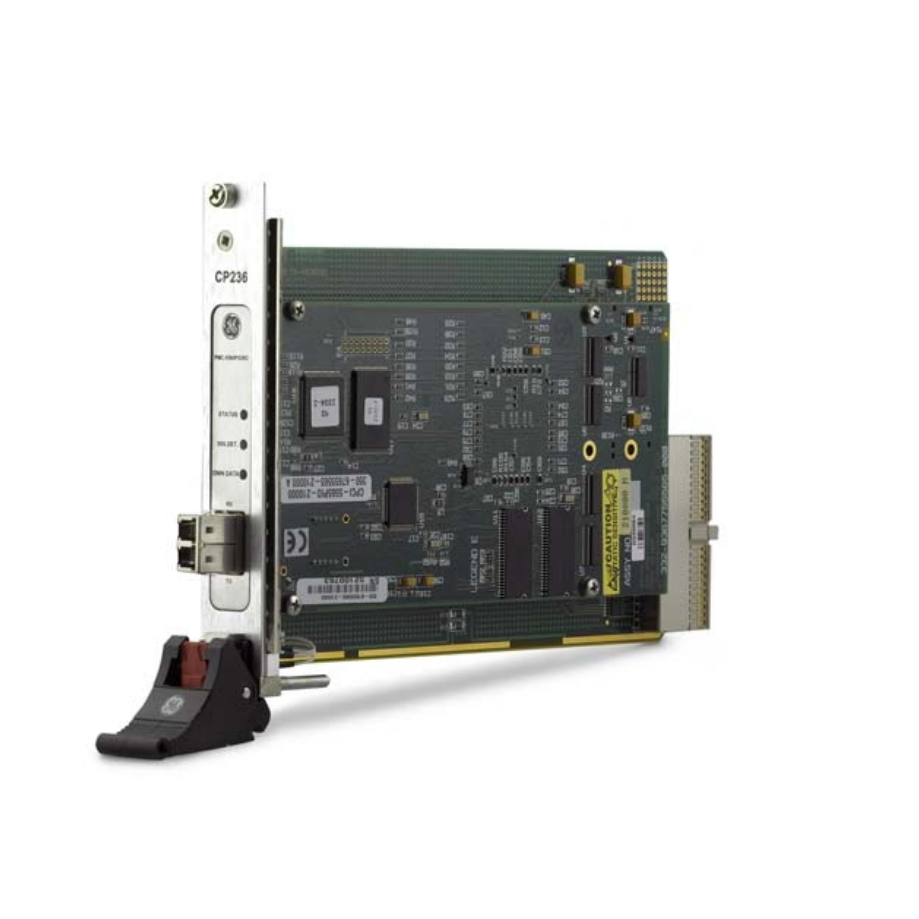

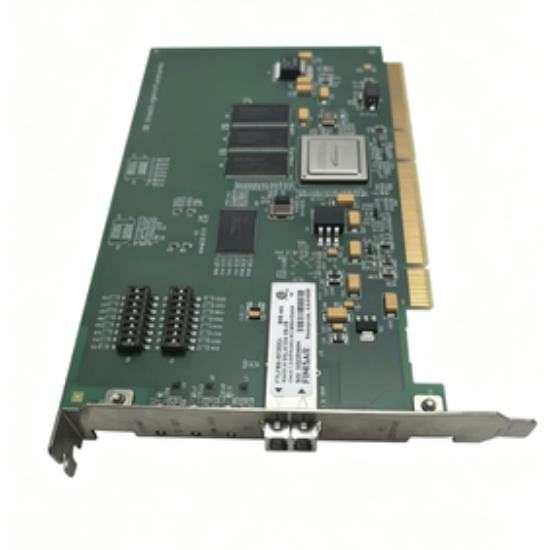

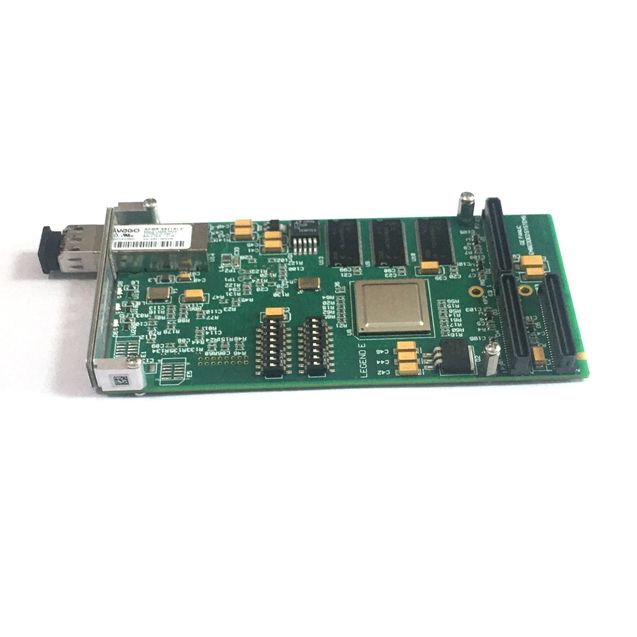

反射内存网络为分布式仿真提供了内存级的实时数据共享通道。所有仿真节点通过反射内存卡接入统一的共享内存空间，任何一个节点写入数据，其它节点在亚微秒级即可读到最新值。仿真主循环的每一步迭代，各节点都能以确定性的方式同步获取全局状态，无需等待网络传输，从根本上解决了以太网仿真中的时序错位问题。

具体而言，反射内存从四个方面满足分布式仿真的核心需求：其一，亚微秒级确定性延迟，保证仿真帧率稳定；其二，硬件广播机制保证全网数据一致，消除数据时序错位；其三，内存读写式编程大幅简化仿真应用开发；其四，CPU零参与的数据传输，让节点把算力集中用于模型解算，提升仿真保真度。

值得注意的是，反射内存网络与分布式仿真领域的通用标准（如HLA高层体系结构、DIS分布式交互仿真）并不冲突，而是可以有机结合。在基于HLA的仿真系统中，反射内存可以作为底层实时传输通道，承担高频率、强实时数据的传输，而HLA框架负责仿真资源的联邦管理与对象交互，两者优势互补，既保证了仿真的标准化和互操作性，又满足了底层数据的实时性要求，是大型分布式仿真系统的理想组合。

三、典型仿真架构设计

（一）星型组网架构

在多数分布式仿真系统中，推荐采用以反射内存交换机为核心的星型组网架构。各仿真节点（视景工作站、运动平台控制器、仪表工作站、教练员台等）通过光纤接入交换机，形成高带宽、低延迟的实时数据环。该架构组网简单、扩展方便、便于集中管理，是分布式仿真系统的经典方案。

（二）环形组网架构

对于节点数量较多、布线空间受限的场景，可采用环形组网架构，各节点通过光纤串联成环。环形拓扑布线简洁，结合双冗余环设计可获得更高的可靠性，适合对连续运行要求较高的仿真训练系统。

（三）混合架构

大型仿真系统可采用“星型+环形”混合架构，将仿真节点按功能分区组网，再通过交换机级联互联，在保证实时性能的同时实现系统分区管理与规模扩展。

四、行业应用实例

（一）轨道交通HIL仿真

在轨道交通硬件在环（HIL）仿真中，真实的牵引控制器TCU、制动控制器BCU、列控ATP设备等被接入仿真网络，与车辆动力学模型实时交互。反射内存卡在其中扮演数据中枢角色：节点1算出的轮对转速写入共享内存，节点2的制动模型在数微秒后即可读到，无需socket收发、无需协议处理。这种内存级共享让HIL仿真的逼真度和实时性得到质的提升。

（二）航空航电仿真测试

在飞机航电系统的仿真测试中，需要将飞控计算机、导航系统、显控系统、发动机模型等多个设备连接成实时仿真网络，模拟真实飞行环境下的数据交互。反射内存网络凭借其确定性延迟和高可靠性，保障了航电仿真测试的数据同步和时序一致性，已广泛应用于各类飞行模拟器和航电仿真测试平台。

（三）多通道并行仿真

在作战仿真、训练模拟等场景中，需要多个仿真通道并行运行并实时同步。反射内存网络天然支持多节点同步广播，各通道节点可通过共享内存高效交换态势数据，实现多通道的高度协同。

五、方案优势分析

采用反射内存网络构建分布式仿真系统，可带来以下显著优势：第一，实时性提升，亚微秒级确定性延迟确保仿真帧率稳定，画面流畅无卡顿；第二，同步性增强，全网数据视图一致，消除仿真节点间的时序错位；第三，开发效率提高，内存读写式编程显著缩短仿真应用开发周期；第四，系统扩展性好，支持数百节点组网，适应仿真系统规模不断扩大的需求；第五，可靠性高，完善的冗余与故障处理机制保障仿真系统长期稳定运行。

六、实施要点与建议

在分布式仿真系统建设中应用反射内存网络，建议重点关注以下几点：一是合理规划共享内存区，按照数据类型、更新频率合理划分内存空间，避免数据冲突；二是根据系统规模选择合适的组网拓扑与交换机端口数；三是重视光纤布线与链路冗余设计，保障系统可靠性；四是充分利用厂家提供的API库和示例程序，加快应用开发；五是进行充分的系统联调和性能测试，验证延迟与同步指标满足设计要求。

七、结语

分布式仿真系统对实时性的追求永无止境，反射内存网络以内存级同步的独特技术路线，为高保真、高实时仿真提供了成熟可靠的解决方案。从轨道交通HIL仿真到航空航电测试，从训练模拟到多通道并行仿真，反射内存技术正帮助越来越多的仿真系统实现性能跃升。如果您正在规划或升级分布式仿真系统，反射内存网络将是值得优先考虑的实时数据共享方案。
