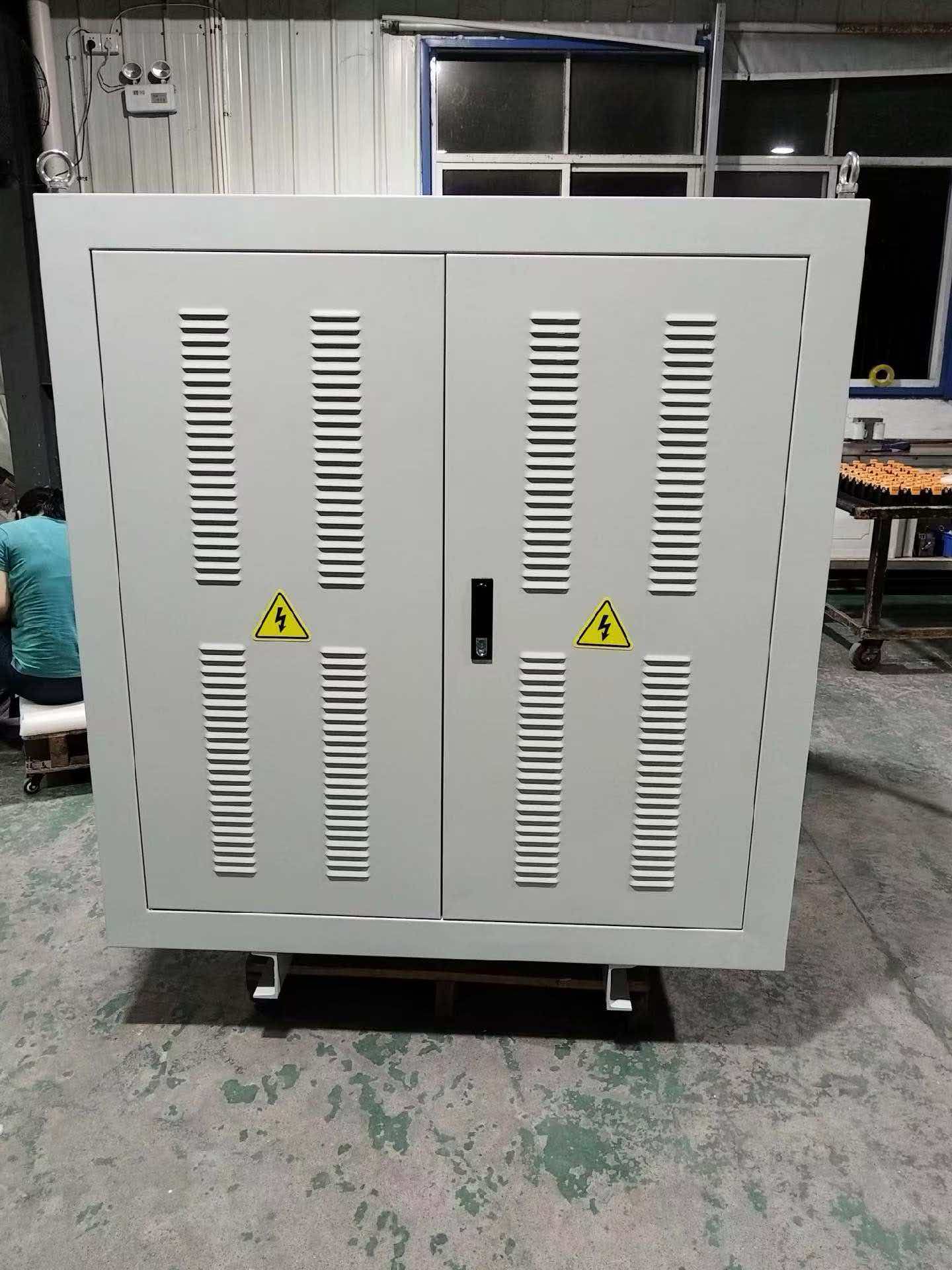

大功率制冷机组出海选型｜UL1561整机变压器功率冗余与工况匹配标准

大功率制冷机组出口北美，电力配套选型是决定项目成败的关键环节。美国工业电网标准为三相480V/60Hz，而国产制冷机组设计电压为380V/50Hz，电压差异只是表象，真正考验工程师的是功率冗余计算与工况匹配的系统性工程。

不同于普通工业设备，制冷机组具有长时间满载运行、压缩机频繁启停、电网谐波干扰敏感三大工况特征，对配套变压器的过载能力、温升控制、谐波耐受提出了远超常规设备的要求。而UL1561作为北美干式配电变压器的核心强制标准，正是针对这类大功率、重载冲击、长期连续运行场景设计的技术规范。

本文从工程师视角，系统拆解UL1561变压器的功率冗余逻辑与工况匹配标准，为制冷机组出海选型提供可落地的技术框架。

一、为什么UL1561是制冷机组的“唯一选型”

1.1 UL1561 vs UL5085：功率与场景的清晰分界

北美UL变压器标准体系中，UL1561与UL5085分工明确，不可混用：

大功率制冷机组的压缩机功率通常在100kW以上，启动冲击电流可达额定值的5~8倍，远超UL5085的适用边界。UL1561标准规定的10倍额定电流短路耐受能力，正是针对这类重载冲击工况。

1.2 UL1561的五大强制测试门槛

普通国产变压器无法通过UL1561认证，根源在于其测试标准远超国内常规产品：

1. 绝缘系统强制UL1446认证：要求采用Nomex芳纶绝缘纸等H级（180℃）耐热材质，而非普通E级、B级低价绝缘
2. 3000VAC高压耐压测试：持续60秒无击穿，远高于国内常规2000V标准
3. 200%过载+短路双重破坏性测试：故障状态下变压器不得起火、爆炸
4. 全部件UL94 V-0阻燃：外壳、骨架、端子排全部要求V-0级
5. 工厂年度突击审查：UL机构不定期抽检量产产品，杜绝偷工减料

对于24小时连续运行的制冷机组，这些测试项直接对应了实际工况中的安全风险——绝缘老化、漏电、短路起火——每一项都可能造成设备损毁甚至冷库火灾。

二、功率冗余的核心算法：不只按铭牌功率选型

2.1 压缩机启动冲击的裕量需求

制冷机组的功率选型陷阱在于：铭牌额定功率远小于启动瞬间的峰值功率。

以一台250kW空气源冷水机组为例，若采用直接启动方式，启动电流可达507A（正常工作电流约150A），启动瞬时负载为额定工况的3倍以上。对于多压缩机并联机组，逐台启动时叠加的电流冲击更为复杂——先启动的回路已进入运行状态，再叠加后续回路的启动电流，瞬时总电流可能达到806A，对应需要的变压器容量需按此峰值而非额定功率选型。

工程上推荐的经验法则是：变压器容量≥设备额定功率×1.5，并需验证启动时的电压降不低于电机额定电压的95%。若变压器选型偏小，轻则压缩机启动困难，重则引发上游断路器越级跳闸，造成整条产线停摆。

2.2 UL1561的过载裕量验证标准

UL1561标准本身设计了严苛的过载验证程序，确保变压器在额定工况之外具备充足的安全余量：

• 150%长期过载测试：验证变压器在持续超出额定负载下的温升稳定性
• 200%瞬时过载测试：模拟压缩机启动等短时冲击场景
• 72小时满载热循环测试：考核长期连续运行的温升积累

这三项测试直接回应了制冷机组的工况痛点：冷链设备往往是24×7不间断运行，变压器的热积累效应若未经验证，可能在运行数月后因绝缘老化失效而突发故障。

三、工况匹配的三大专项设计

3.1 谐波环境下的K系数设计

制冷机组大量使用变频驱动器（VFD）驱动压缩机，VFD是典型的非线性负载，会产生大量谐波电流回流至变压器端。谐波的危害包括：绕组趋肤效应导致附加发热、铁芯涡流损耗增加、中性线过流。

UL1561标准中明确引入了K系数（K-factor）设计，用于衡量变压器承受谐波电流的能力。K系数的数学定义为：

K = ∑(Iₙ² × n²) / ∑(Iₙ²)

其中Iₙ为n次谐波电流的幅值。K值越高，变压器处理谐波的能力越强。

对于制冷机组应用场景，建议选用K-4或K-13等级的UL1561变压器，具体取决于变频驱动器的比例和总谐波畸变率（THD）。普通变压器未做K系数设计，在谐波环境下可能出现绕组局部过热而导致绝缘提前失效，这在数据中心、冷链机房等高谐波场景中已被多次验证。

3.2 Dyn11联结组的电磁兼容优势

UL1561认证变压器普遍采用Dyn11联结组，这一设计对制冷机组有三重价值：

• D（高压侧三角形）：为三次谐波提供环流通路，有效抑制谐波干扰
• y（低压侧星形）+ n（中性点引出）：适配北美TN-S接地系统，杜绝零线环流造成的设备故障
• 11（相位30°超前）：三相磁路平衡，对压缩机频繁启停带来的不平衡负载耐受性更优

3.3 60Hz专属铁芯设计

国内变压器按50Hz设计磁路，直接接入美国60Hz电网会出现铁芯磁通密度偏移、空载损耗飙升40%的问题。合格的UL1561出口变压器必须针对60Hz重新计算铁芯截面和磁通密度，确保损耗低、温升稳，这是容易被忽视但至关重要的技术细节。

四、制冷机组选型参数速查表

结语

大功率制冷机组出口美国的变压器选型，核心逻辑可概括为三个“不匹配不选型”：

1. 功率不匹配不选型：必须按启动冲击峰值而非额定功率选型，容量预留≥1.5倍裕量
2. 认证不匹配不选型：必须持有UL1561整机列名（Listed）认证，而非仅UL1446绝缘材料备案
3. 工况不匹配不选型：必须针对谐波环境做K系数设计，针对60Hz做专属铁芯计算

在清关环节，美国海关会联网UL数据库核验变压器的整机备案信息；在验收环节，厂区安监检查员会核对UL1561铭牌标识。任何一个环节的合规缺位，都可能导致设备无法通电投产甚至整柜退运。
