基于 ITU‑T G.8262/G.8262.1 的 EEC/eEEC 时钟测试方法与拓扑分析

引言

在传统 SDH 同步数字体系网络中，ITU‑T G.811、G.812、G.813 定义了完整的同步时钟分级体系：G.811 对应一级基准时钟（PRC）；G.812 用于二级、三级时钟，例如 BITS 设备；G.813 定义 SDH 设备时钟（SEC），属于网络层级中较低的时钟节点。

随着网络向统计复用的以太网技术演进，运营商希望在分组网络内构建类似 SDH 的稳定同步链路，以太网设备时钟 EEC 与增强型以太网设备时钟 eEEC 两类概念随之产生。

G.8262 对 EEC 设备做出完整定义，指标覆盖频率准确度、牵引入 / 牵引出范围、保持性能、输出抖动漂移、输入抖动容限等，同时明确 IEEE 802.3 以太网接口对同步以太网 SyncE 的支持要求。EEC 性能指标与 G.813 SEC 大体相当，区别在于面向以太网物理接口，服务同步以太网场景。

G.8262.1 对 eEEC 提出更加严格的性能约束，同样包含频率准确度、牵引、保持、抖动漂移等维度，适配更高精度的同步业务场景。

为对接国际标准、落地国内工程应用，工信部陆续发布 YD/T 4505‑2023《增强型同步设备从时钟（eEEC）技术要求》与 YD/T 4846‑2024《增强型同步以太时钟（eEEC）测试方法》。其中 YD/T 4846‑2024 细化 eEEC 设备测试流程，为设备研发、入网验收、现网运维提供统一判定依据。

测试的必要性

在分组网络部署 EEC/eEEC 设备时，标准化测试是保障全网同步能力的重要环节。分组网络本身存在时延抖动、报文丢失等特性，设备基础功能正常，并不代表时钟可以长期稳定运行。

依据 G.8262、G.8262.1 完成全套测试，能够核验设备在噪声干扰、频率瞬变、保持模式等条件下的实际工作状态，定位设备性能缺陷，规避单节点时钟性能劣化引发全网同步故障，支撑 5G 移动回传、高精度工业互联网等业务的时频运行基础。

测试拓扑图

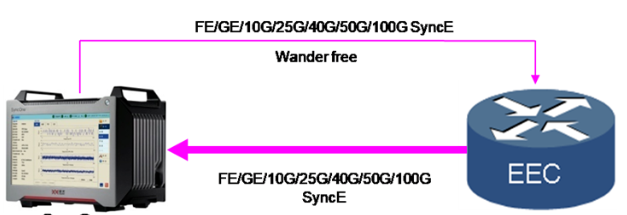

漂移产生测试

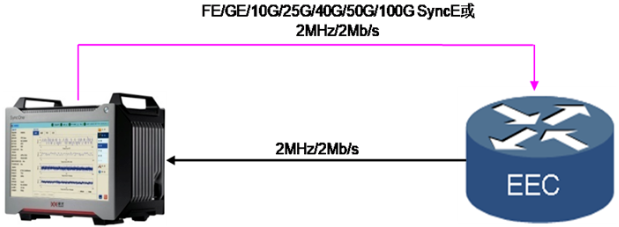

抖动产生测试

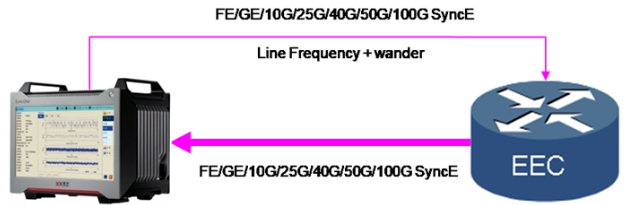

漂移容限测试

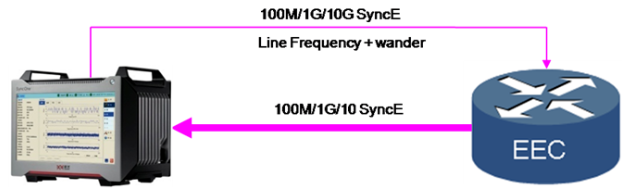

噪声传递测试

测试设备能力需求分析

完成 G.8262、G.8262.1 的全部测试项目，需要测试设备具备多类时钟、时间接口，同时兼容系列 ITU‑T 标准，覆盖多行业设备测试场景。

以 SyncOne 时频同步分析系统为例，设备采用高稳定硬件平台，支持触控操作，可实现时间与时钟同步性能多维度测量评估。 该设备支持多种时间、时钟接口，兼容 ITU‑T 相关技术规范，能够完成各类性能指标采集与数据分析，可用于时频同步设备研发、中试、标定阶段测试，适用场景包含 3G/4G/5G 移动回传网、电信 IP 承载网与接入网、智能变电站、高速铁路、轨道交通、军用时间统一系统、航空授时、卫星授时、舰船时频标校、传统计费系统等领域。

针对 ITU‑T G.8262、G.8262.1 标准，该仪器可覆盖 EEC、eEEC 规定的全部测试项目，可对被测设备噪声容限、噪声传递、保持性能、瞬态响应等维度开展性能评估。
