Abaqus 复合材料建模

基于Abaqus的复合材料结构仿真流程与常规金属材料的流程相同，但其中与复合材料性能相关的定义仍有较大的区别，本文将复合材料在仿真中需要特定设置的内容进行总结归纳如下：

1、复合材料的材料属性的定义

复合材料被看作各向异性的材料来处理。在进行有限元分析建模时，需要选取不同的材料。其常用的材料模型有Engineering Constants、Lamina、Orthotropic、Anisotropic等。其中Lamina适用于二维模型，Engineering Constants 适用于三维。



2、复合材料的铺层

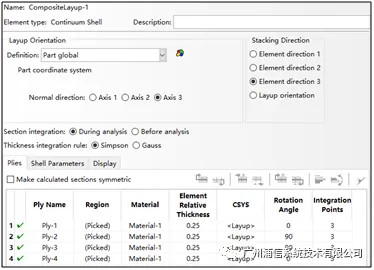

利用Abaqus中的Createcomposite layup来快速铺层，在开始铺层之前，需要我们根据实际问题来选择Element Type：Conventional Shell、Continuum Shell、Solid；然后进行铺层设置。



3、复合材料网格划分

         Conventional Shell : 同一般壳单元划分。

         Continuum Shell : 连续壳单元的网格划分必须采用扫掠网格，且扫掠方向铺层的堆叠方向，使用”Redefine sweep path”对扫掠方向进行重新定义，且将厚度方向只一层单元；单元类型选择Continuum Shell。

         Solid： 网格属性跟连续壳单元设置相同，单元类型默认选择3D Stress。
