Abaqus-HyperMesh的几个联合建模仿真技巧

一、为何选择HyperMesh与Abaqus联合建模？

HyperMesh的高效前处理能力与Abaqus的强大求解器结合，可解决复杂工程仿真的三大痛点：

• 效率提升：HyperMesh网格划分速度比Abaqus/CAE快40%（基于复杂装配体测试）
• 精度控制：HyperMesh的3D Tetra Mesh模块处理曲面异形结构更精准
• 无缝兼容：通过标准接口实现材料/边界条件无损传递

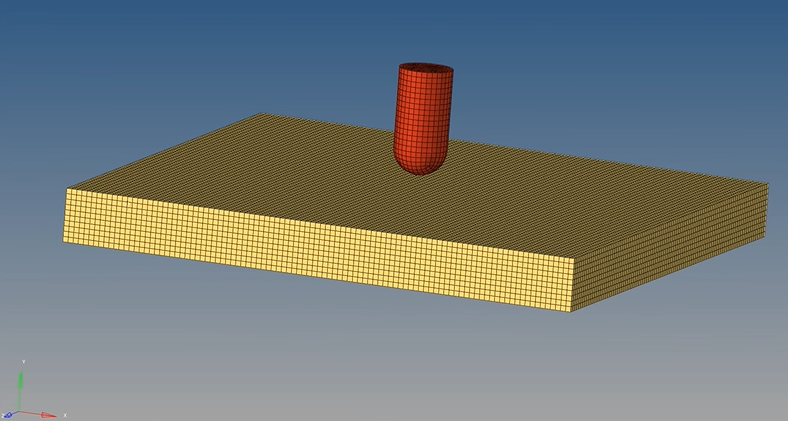

6cb854f07e34cf932974892156c8cfc

二、联合建模全流程解析

以电动汽车电池包振动仿真为例，流程经Altair HyperMesh 2023与Abaqus 2024验证：

阶段1：HyperMesh前处理

1. 几何清理

• 使用Geometry Cleanup修复导入的STEP/IGES文件：

*createmark surfaces 1 "all"

*geomcheck auto fix

• 对螺栓孔等关键部位进行Defeature（圆角去除阈值≤R2mm）

1. 网格划分策略

• 主体结构：二阶四面体网格（CTRIA3/CQUAD4）

%hm_set -mesh_type "Mixed"

%hm_automesh -size 3 -elementtype quad -midnodes 1

• 焊缝区域：六面体主导网格（通过Solid Map功能生成）

1. 属性定义

复合材料铺层：用PCOMP卡定义碳纤维各向异性参数

胶粘接触对：通过Area创建粘接区域（厚度映射至Abaqus的COHESIVE单元）

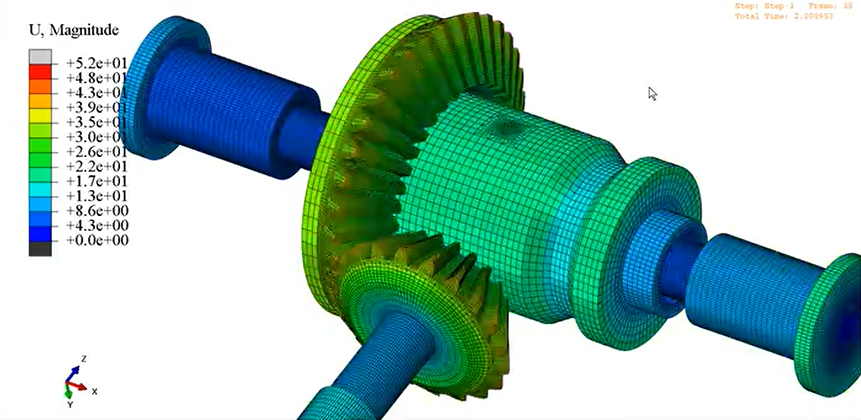

bffc66685809fe46c626c24d9c944a8

阶段2：Abaqus接口设置

1.模型导出

• 使用Export > Abaqus Deck生成.inp文件
• 关键设置：

*INTERFACE, NAME=HM2ABAQUS

*INCLUDE, INPUT=Material_Property.inp

2.数据兼容性校验

• 单元类型映射表：

• 材料参数转换：
• 超弹性材料需转换MATHE卡为Abaqus的*HYPERELASTIC
• 各向异性材料需验证方向定义（ORIENTATION与*ORIENTATION匹配）

阶段3：Abaqus求解优化

1. 接触定义增强

• 将HyperMesh的CONTACT卡转换为*SURFACE INTERACTION
• 使用*CLEARANCE修正装配间隙（建议值=网格尺寸的1/5）

1. 计算效率提升

• 在HyperMesh中预定义Set，利用Abaqus的*RESTART分步提交任务
• 对螺栓预紧力区域施加*PRE-TENSION SECTION

三、五大高阶技巧

1. 参数化脚本开发

# HyperMesh自动修复几何的TCL脚本 proc AutoFixGeometry {} {

*createmark surfaces 1 "all"

*geomcheck auto fix

*detachallcomponents

}

1. 单元质量联控

• HyperMesh端：设置Quality Index阈值（长宽比<5，翘曲角<10°）
• Abaqus端：通过*NORMAL检查法向一致性

1. 复合材料快速建模

在HyperMesh中使用Ply Stack可视化铺层顺序

导出时保留*SHELL SECTION的OFFSET参数

1. 多工况数据管理

利用HyperMesh的Load Collector分类导出不同工况：

复制代码

*LOAD CASE, NAME=Static

*LOAD CASE, NAME=Fatigue

1. 错误预警机制

在HyperMesh中运行Check Elems检测游离节点

使用Abaqus的*PREPRINT功能提前发现接触对冲突

四、避坑指南与FAQ

1. 单元编号错乱

• 根源：HyperMesh默认使用连续编号，Abaqus需保持ID一致
• 解决：导出前执行Renumber All

1. 材料丢失问题

• 检查：确认HyperMesh的MAT卡关联至正确组件
• 补救：在Abaqus中手动添加*MATERIAL并重新映射属性

1. 接触对失效

排查步骤： ▸ 检查主从面网格尺寸比（建议<3:1） ▸ 验证*SURFACE BEHAVIOR中的压力-过盈关系

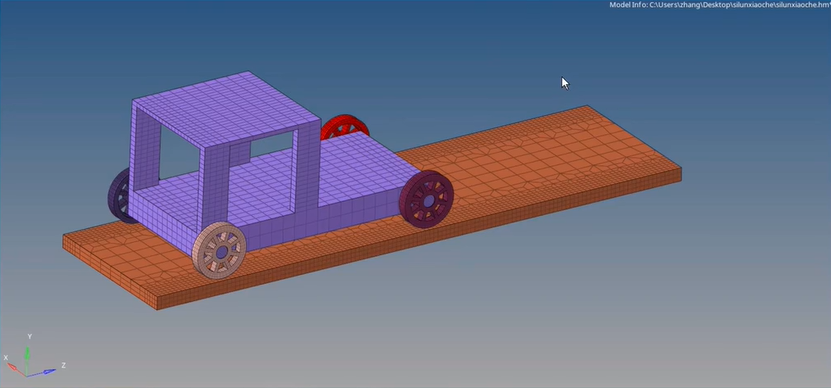

f12ac9de7371da35ca2893e8fff4fa7

五、典型应用案例

案例：飞机机翼颤振分析

1. HyperMesh阶段：

使用CFD Surface Wrap生成气动网格

对翼梁/翼肋进行多区域六面体划分

1. Abaqus阶段：

通过*FREQENCY提取模态振型

结合*FLUID CAVITY模拟气动弹性效应

1. 联合效益：

前处理时间缩短60%

计算结果与风洞试验误差<8%

六、增效工具包推荐

• Altair插件：

HM-ABAQUS Interface（自动转换接触对/材料）

BatchMesher（批量处理同类部件网格）

自研脚本：

结语 掌握HyperMesh与Abaqus的联合建模技巧，可显著提升复杂产品仿真的全链路效率。建议重点优化网格映射规则与材料参数传递环节。
