双平面组网方案：破解AI智算中心网络瓶颈的普适性架构

在当前的大语言模型（LLM）时代，随着GPU集群规模的不断扩张，传统的网络架构逐渐暴露出短板，严重制约了算力的有效输出。

AI计算网络面临的困境

传统的云计算数据中心网络在面对AI训练任务时，显得力不从心。这主要体现在以下两个方面。

大象流引发的哈希极化与负载失衡

AI训练的网络流量具有周期性，且绝大多数为“大象流”（巨量数据流）。单条数据流能瞬间占满整个网卡带宽。在传统Clos架构中，经过多次转发后，这些大象流极易在ECMP机制下产生哈希极化。相同的五元组会导致流量严重堆叠，特别是在跨Pod场景中，会拖慢整个训练进程。

单点故障代价高昂，训练中断频发

AI大模型的训练容错能力极低，通常要求所有GPU同步完成迭代。任何一个ToR（接入交换机）或Leaf节点发生故障，都会导致大面积的训练中断。

双平面解决方案的核心设计

为解决上述问题，业界（如HPN架构）引入了双平面组网概念。相比传统的三层Clos架构，这种基于两层Spine-Leaf设计的创新架构降低了转发跳数与时延，其主要技术优势如下：

非堆叠双ToR接入，消除单点故障

传统的MC-LAG堆叠方式需要设备间连接横穿线，这不仅浪费了AI智算网络端口带宽，还存在控制面与转发面不同步的隐患。双平面组网采用非堆叠的双ToR高可用设计，去除了横穿线，配合ARP双发与BGP主机路由收敛，通过上行的BGP协议宣告给整个平面。让服务器网卡能够无缝对接两台上行设备，彻底消除了ToR节点的单点故障。

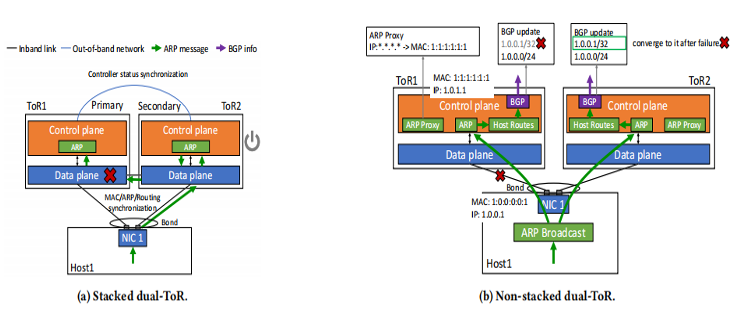

非堆叠方案高可用机制

物理彻底隔离，从根源解决哈希极化

如果依然采用传统的全互联网络，一张网卡分流出的数据在汇聚层依然会产生哈希极化。而在双平面解决方案中，网络被划分为两个完全没有物理链路互联的独立平面（如平面1和平面2）。流量从网卡发出后，被强制分流到不同的平面中转发，这种物理层面的隔离，从根本上根除了哈希极化现象。

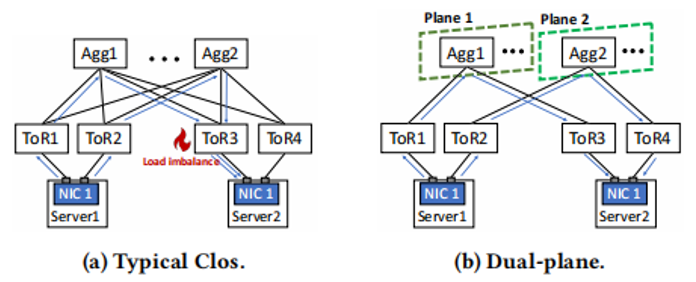

物理隔离消除极化

端口拆分技术，实现GPU集群规模翻倍

在双平面架构下，原本需要单端口独占的400G网卡，可以拆分为两个200G端口，分别接入两个平面。这使得交换机的可用端口数量直接翻倍，甚至最高可支持16K至32K卡的大型集群。

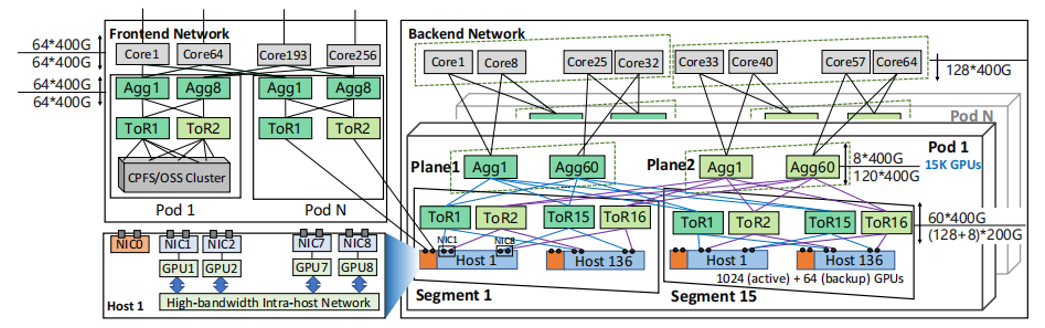

双平面设计

打造具普适性的AI双平面网络

尽管HPN架构 极大地优化了网络性能，但同时也高度依赖私有定制协议（如定制LACP并要求网卡支持ARP双发等），缺乏行业普适性。对于大多数用户而言，我们需要一套基于通用标准协议的双平面解决方案。

绕过定制化LACP，实现双上行聚合

在AsterNOS等先进的开放网络操作系统中，LACP协议的实现不强制要求Port ID的严格一致性检查。这意味着，当网卡分出的两个端口分别对接到两个不同平面的交换机时，无需私有化定制协议，即可支持双上行链路聚合，直接打破了厂商锁定的壁垒。

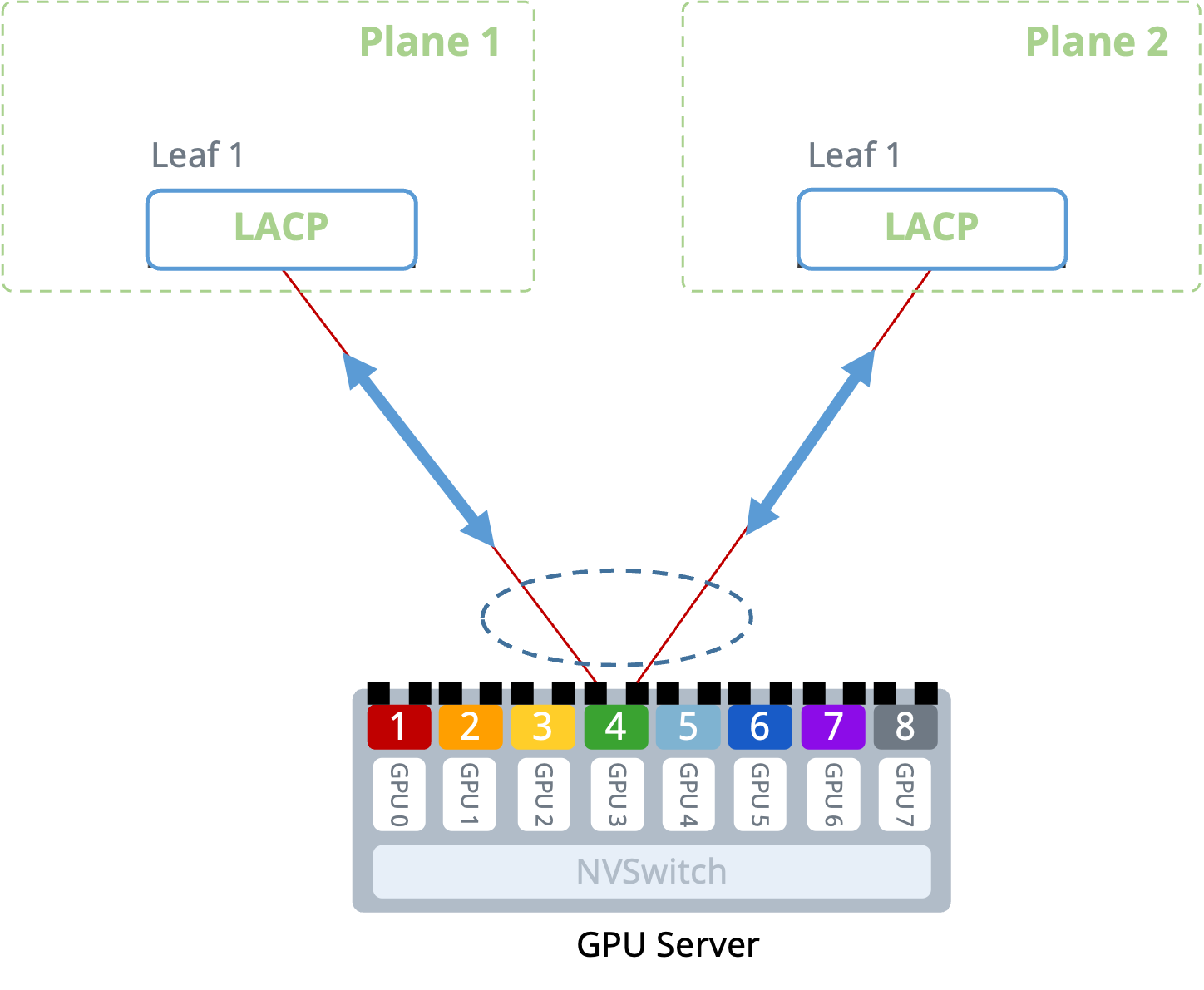

无需定制化LACP

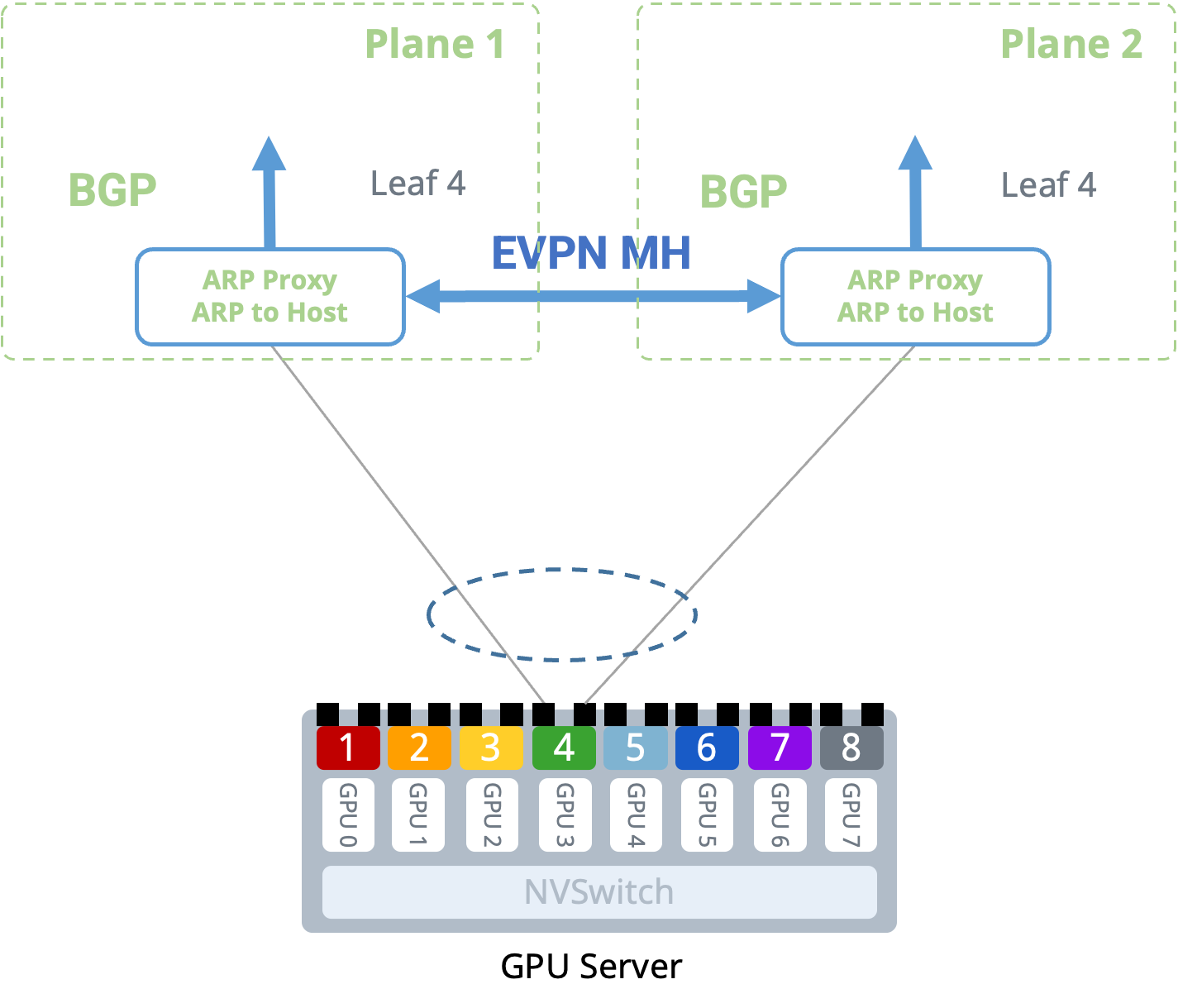

解决ARP双发限制 （EVPN Multihoming）

针对部分主流网卡不支持ARP双发的痛点，两台同号Leaf交换机作为EVPN的PE设备，通过管理网或者交换机AUX 10G链路（非业务端口）直连建立BGP-EVPN协议连接，共同服务于同一组GPU服务器，服务器网卡发送ARP广播通过bond负载均衡之后发往其中一个平面的Leaf设备，Leaf设备通过向VXLAN隧道泛洪ARP广播使得隧道另一端的Leaf（不同平面）同步学习到了ARP，然后两台不同平面的Leaf将学习到的ARP表项转换为32位的主机路由（ARP-to-Host Route），通过上行的BGP协议宣告给整个平面。

智能选路与自适应负载均衡

传统ECMP逐流负载均衡极易引发AI智算网络的拥塞，影响训练。针对这一问题，介绍三种替代传统逐流负载分担的技术方案：

• 自适应路由切换

ARS（Adaptive Routing and Switching，自适应路由切换）是一种基于Flowlet（子流）的负载均衡技术。其借助ASIC提供的硬件ALB（Auto-Load-Balancing）([[1]])能力，能够在减少乱序的同时实现近乎逐包负载分担的均衡性。该技术通过将哈希值相同的数据流按一定时间间隔分割成一系列Flowlet，再通过实时感知端口的带宽利用率、队列深度等链路质量指标，将Flowlet主动分配至空闲路径，从而提升整体网络带宽利用率。

• 智能选路（动态智能选路）

动态智能选路是一种基于感知路由的负载均衡技术，综合评估带宽使用、队列占用、转发时延等关键参数，精准判断网络路径质量。其中，带宽和队列使用基于ASIC硬件寄存器统计，精度达百毫秒级；转发时延基于INT（In-band Network Telemetry，带内网络遥测）技术，精度达纳秒级。各交换机实时检测路径质量，通过BGP扩展属性传递信息，并结合逐流的动态WCMP（Weighted Cost Multipath，加权多路径），将流量动态分配至最佳路径，避免网络瓶颈，提升带宽利用率。

• 包喷洒

包喷洒是一种逐包负载均衡技术，通过将数据包均匀喷洒到各条链路上，避免单一路径拥堵。包喷洒技术包含两种算法：

1. Random算法：将数据包随机分散至各条链路；
2. Round Robin算法：按顺序将数据包逐一、等量地分散至各条链路。

集群组网设计

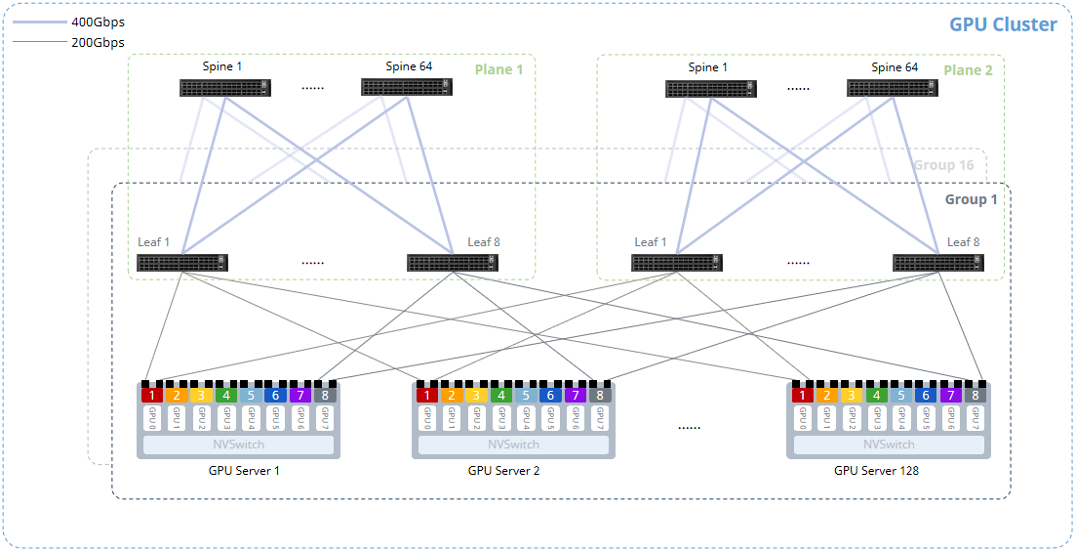

中大规模400G AI智算双平面网络组网

上图为一个256计算节点（2048个GPU）的400G AI智算双平面Rail-optimized架构组网图，部署48台CX864E-N（16台Spine节点，32台Leaf节点），包含两个平面，每个平面16台Leaf节点和8台Spine节点。其核心设计原则如下：

• 每个GPU连接专用400G网卡，每个400G网卡出两个端口分别连接两个平面，每台服务器的网卡所出的第一个端口按照“NIC1-Leaf1、NIC2-Leaf2……”的规则接入Plane 1的Leaf交换机，每台服务器的网卡所出的第二个端口按照“NIC1-Leaf1、NIC2-Leaf2……”的规则接入Plane 2的Leaf交换机。
• 每个平面网络采用2层Clos架构，平面内Spine与Leaf全互联，利用IPv6 link-local特性建立unnumbered BGP邻居，宣告各Rail的网段路由，实现路由交换，无需为Leaf-Spine互联接口规划IP地址；
• Leaf下行与上行容量的比值应严格遵循1:1收敛比，保证无阻塞传输；
• Leaf、Spine交换机启用一键RoCE及负载均衡特性，构建无损网络。

从双平面到多平面：AI智算网络的未来展望

双平面解决方案只是网络革新的起点。随着GPU算力的飙升（如800G乃至更高带宽网卡的普及），会不约而同的向多平面网络演进。

在AI算力竞速的下半场，构建高可靠、高吞吐、低延迟的多平面网络，将是每个智算中心不可或缺的核心竞争力。
