EtherCAT物理端口与逻辑端口解析｜FCE1100端口配置全详解

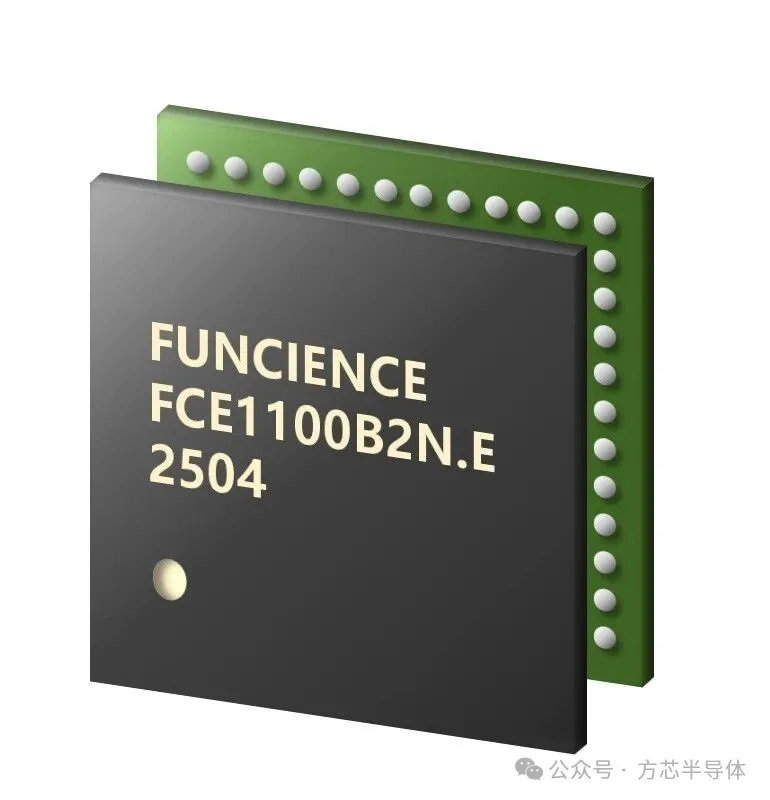

前言：FCE1100倍福ET1100引脚、软件全兼容，可直接原位替代。芯片内置8KB RAM、8路FMMU、8组同步管理器（SyncManager），支持4路EtherCAT端口（4MII/4LVDS），适配线型、树型、环型等多种工业网络拓扑；内置LDO稳压，提供32位数字I/O、SPI、8/16位μC灵活接口，搭载64位分布式时钟（DC），实现微秒级内全网高精度同步，满足运动控制严苛实时性要求。

芯片广泛应用于总线型伺服、步进驱动、远程I/O模块、数据采集单元及EtherCAT交换机等方案，凭借低成本、高性能、强实时、高兼容、接口灵活核心优势，成为工业自动化、运动控制领域国产替代的高性价比优选方案。

在EtherCAT工业以太网通信场景中，端口是设备数据传输、组网通信的核心基础。很多开发者在FCE1100设备调试过程中，常混淆物理端口与逻辑端口的定义，同时对不同模式下的端口配置规则存在疑问。

本文将结合官方技术规范，清晰拆解EtherCAT物理端口、逻辑端口的核心区别，同时全方位讲解FCE1100设备不同端口模式的配置逻辑，助力大家快速完成设备端口调试与组网配置。

一、EtherCAT物理端口与逻辑端口核心定义

1.1 物理端口

在 EtherCAT 网络中,物理端口是指用于连接 EtherCAT 设备的物理接口。它通常对应于网络交换机或控制器上的 Ethernet 端口。物理端口用于将 EtherCAT 数据帧从一个设备传输到另一个设备,并在网络中传递数据(在芯片上看到的端口对应为物理端口)。

1.2 逻辑端口

在EtherCAT 网络中,逻辑端口是指在 EtherCAT 设备上配置的虚拟端口。逻辑端口通过EtherCAT 主站配置和管理,用于将数据从物理端口传递到设备的应用程序或功能模块。逻辑端口与 EtherCAT 设备上的特定应用程序或功能模块相关联。

二、FCE1100设备基础端口配置

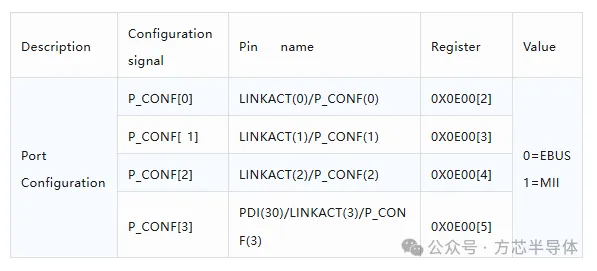

FCE1100设备的端口核心配置依托P_CONF寄存器实现，不同寄存器位对应不同端口链路状态与工作模式，基础配置规则如下表所示：

FCE1100多场景端口模式配置详解

FCE1100设备支持通过P_MODE[1:0]寄存器配置不同端口工作模式，可实现2端口、3端口、4端口多种启用方案，适配不同组网需求。所有模式均遵循统一分配规则：MII端口优先分配给低级物理端口，剩余硬件端口再分配EBUS端口，端口下角标统一代表逻辑端口编号。

1.1 双端口模式：P_MODE[1:0]=00（启用0、1端口）

当P_MODE[1:0]配置为00时，设备仅启用0、1两个端口，对应逻辑端口与物理端口映射、P_CONF配置规则如下：

以 P_CONF[3:0]=-010 为例,逻辑端口 1 为 MII,逻辑端口 0 为 EBUS,由于 MII 端口总是先被分配给更低级的物理端口,之后 EBUS 端口才会被分配。所以物理端口0 为 MII 端口,物理端口 1 为 EBUS。其他配置情况同理。

注：MII (0)代表逻辑端口 0 为 MII ,EBUS (1)代表逻辑端口 1 为 EBUS,即下角标代表的是逻辑端口的编号。

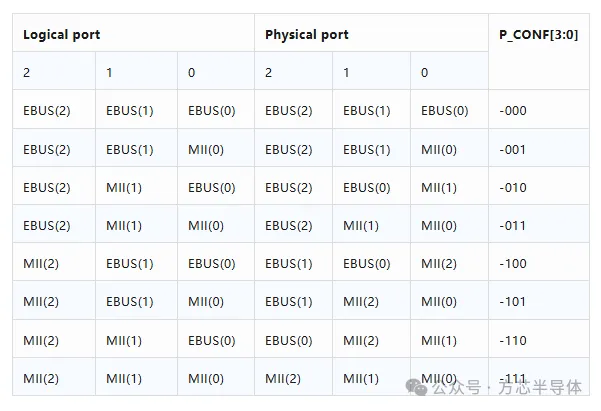

2.1 三端口模式： P_MODE[1:0]=01（启用0、1、2端口）

该模式下设备启用0、1、2三个端口，多端口协同工作，具体端口映射与配置对应关系如下表：

当P_MODE[1:0]=01时端口0,1,2 可用,以P_CONF[3:0]=-101为例,逻辑端口0 和2为MII端口,逻辑端口1为EBUS端口,由于MII端口总是先被分配给更低级的物理端口,之后EBUS端口才会被分配。所以两个MII端口先占据物理端口的0和1,按照逻辑端口顺序分配,比如优先分配MII(0),之后分配MII(2)。之后再分配EBUS端口为物理端口2,其他配置情况同理。

注：MII (0)代表逻辑端口 0 为 MII ,EBUS (1)代表逻辑端口 1 为 EBUS,即下角标代表的是逻辑端口的编号,MII (2)代表逻辑端口 2 为 MII ,即下角标代表的是逻辑端口的编号。

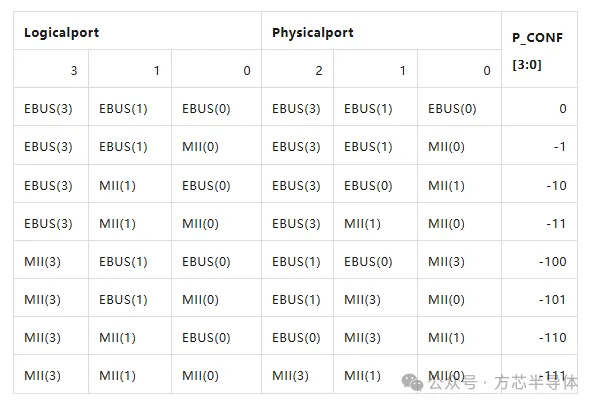

2.2  三个端口时,P_MODE[1:0]=10,此时启用 0 ,1 ,3 端口

当 P_MODE[1:0]=10时端口0,1,3 可用,以P_CONF[3:0]=-110为例,逻辑端口1 和3为MII端口,逻辑端口0为EBUS端口。由于MII端口总是先被分配给更低级的物理端口,之后EBUS端口才会被分配。所以两个MII端口首先占据物理端口的0和1,按照逻辑端口高低顺序分配,比如优先分配MII(1),之后分配MII(3)。之后再将EBUS端口分配给物理端口3,其他配置情况同理。

注：MII (0)代表逻辑端口 0 为 MII ,EBUS (1)代表逻辑端口 1 为 EBUS,即下角标代表的是逻辑端口的编号,MII (2)代表逻辑端口 2 为 MII ,即下角标代表的是逻辑端口的编号。

3.1四端口模式：P_MODE[1:0]=11（启用0、1、2、3端口）

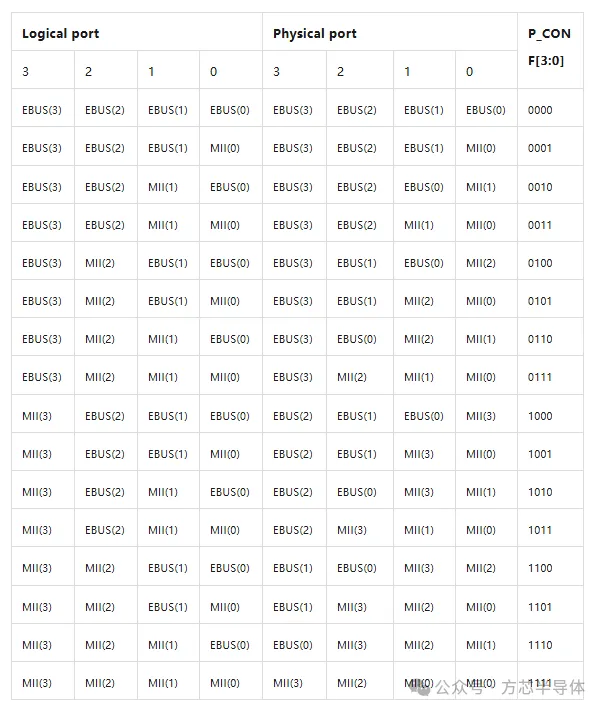

该模式为全端口启用模式，设备0、1、2、3四个端口全部投入工作，适配复杂EtherCAT组网场景，完整端口映射与配置对应关系如下：


当 P_MODE[1:0]=11时端口0,1,2,3可用,以P_CONF[3:0]=1010为例,逻辑端口1和3为MII端口,逻辑端口0和2为EBUS端口。由于MII端口总是先被分配给更低级的物理端口,之后EBUS端口才会被分配。所以两个MII端口首先占据物理端口的0和1,按照逻辑端口高低顺序分配,比如优先分配MII(1),之后分配MII(3)。之后再将剩余两个EBUS端口分配给物理端口2和3,按照逻辑端口高低顺序分配,优先分配EBUS(0),之后分配EBUS(2)。其他配置情况同理。

注：MII (0)代表逻辑端口0为MII,EBUS(1)代表逻辑端口1为EBUS,即下角标代表的是逻辑端口的编号,MII(2)代表逻辑端口2 为MII,MII(3)代表逻辑端口3为MII,即下角标代表的是逻辑端口的编号。

小结

FCE1100设备的端口配置核心在于寄存器模式选型+优先级规则匹配。开发者可根据实际组网设备数量、布线需求选择对应P_MODE模式，结合P_CONF寄存器完成物理端口与逻辑端口的精准映射，即可实现稳定的EtherCAT总线通信。在实际调试中，优先确认端口工作模式，再依据优先级规则核对端口映射关系，可快速规避端口配置冲突、通信异常等问题。
