FreeSWITCH的媒体处理和编解码器两种协商机制讨论

目的和范围

烟台小樱桃网络科技有限公司致力于中国开源社区的发展，专注于FreeSWITCH和相关开源语音技术的技术推广和实践。为了为广大国内用户提供更权威更细节的技术分享，公司不仅出版了关于FreeSWITCH的图书，并且尽可能通过在线方式提供了多种技术解读。

本文档涵盖FreeSWITCH的媒体处理架构和编解码器协商机制。它详细介绍了 FreeSWITCH 在呼叫建立和桥接操作期间如何选择、处理和转码音频/视频编解码器，希望以较短的篇幅全面介绍编码协商的机制和配置示例。

我们为前期技术实战操作用户和第三方开发爱好者提供了一站式封装的开源完整电话系统，大家可以下载小樱桃的开源IPPBX实现电话互联互通：

开源轻量 IP-PBX 新选择｜CherryPBX 正式公开构建

有关特定音频编解码器实现的信息，请参阅音频编解码器。有关 SIP 特定的转码配置，请参阅小樱桃和FreeSWITCH中文社区官方技术资料，配置和实用程序。

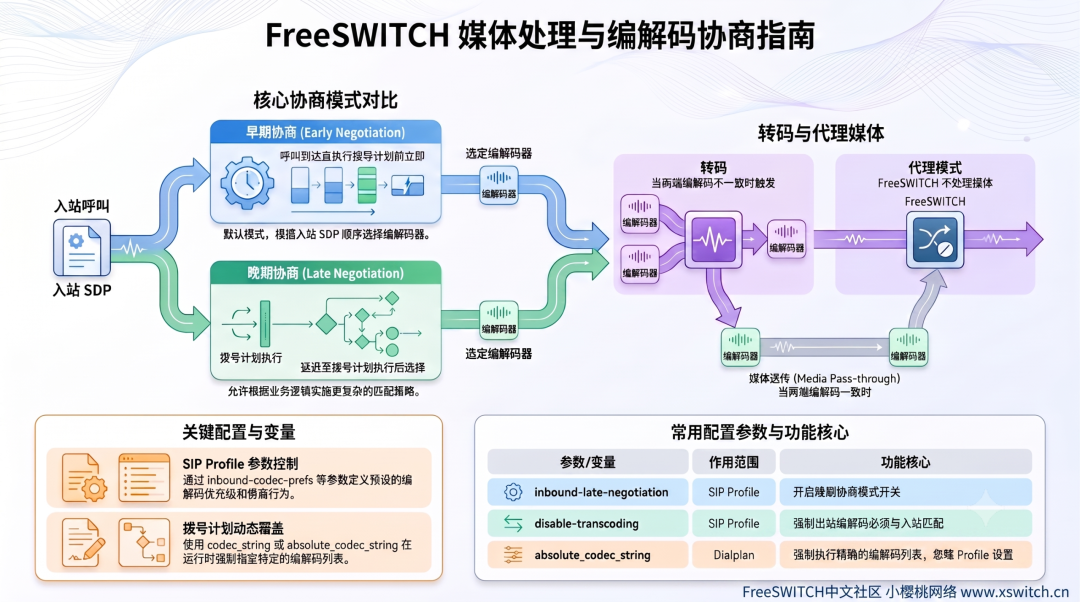

编解码器协商架构

FreeSWITCH 实现了一个复杂的编解码器协商系统，支持两种主要模式：早期协商（立即编解码器选择）和晚期协商（延迟编解码器选择）。该系统评估呼叫支路之间的编解码器兼容性，并在必要时应用转码。

核心协商组件

媒体处理

协商引擎

通道变量

SIP 配置文件配置

inbound-codec-prefs

outbound-codec-prefs

inbound-late-negotiation

disable-transcoding

codec_string

absolute_codec_string

inherit_codec

ep_codec_string

media_mix_inbound_outbound_codecs

早期协商过程

晚期协商过程

编解码器匹配算法

SDP 处理

转码引擎

代理媒体处理器

媒体桥接

早期与晚期协商过程

早期协商工作流

早期协商（默认行为）在呼叫到达时立即执行编解码器选择，甚至在拨号计划处理之前。该算法优先考虑入站 SDP 编解码器顺序而非 FreeSWITCH 偏好设置。

A-leg INVITE with SDP

Check against inbound-codec-prefs

Select first matching codec

A-leg codec negotiated

Process dialplan

Generate B-leg INVITE

Reorder outbound-codec-prefswith A-leg codec first

B-leg codec selection

Bridge with potential transcoding

No codec match

Call failure

晚期协商工作流

晚期协商需要设置 inbound-late-negotiation=true，并将 A-leg 编解码器选择延迟到拨号计划执行之后，从而实现更复杂的编解码器匹配策略。

Yes

No

A-leg INVITE with SDP

Defer codec negotiation

Process dialplan

inherit_codec=true?

Negotiate B-leg first

Normal negotiation

B-leg codec selected

Set A-leg to same codec

No transcoding needed

Potential transcoding

关键配置参数

SIP 配置文件参数

通道变量

媒体处理实现

转码决策矩阵

媒体处理

处理决策

编解码器兼容性检查

Yes

No

Yes

No

Yes

No

Yes

No

A-leg Codec

B-leg Codec

Compare Codecs

Same Codec?

disable-transcoding=true?

media_mix_inbound_outbound_codecs=true?

proxy_media=true?

Direct Media Bridge

Transcoding Process

Proxy Media Passthrough

Call Failure

SDP 处理管道

SDP（会话描述协议）处理编解码器属性解析、ptime 验证和媒体格式协商。

SDP 输出生成

编解码器评估

SDP 输入处理

Inconsistent ptime

Incoming SDP

Parse m=audio line

Extract codec attributes

Validate ptime consistency

Match against profile prefs

Apply channel variable overrides

Reorder codec preferences

Build outbound SDP offer

Add codec-specific attributes

Finalize SDP structure

Log ptime warningDisable ptime attribute

代理媒体和透传模式

代理媒体限制

代理媒体模式绕过 FreeSWITCH 的媒体处理，需要对编解码器协商进行特殊处理。在代理媒体模式下，必须先调用 answer 应用程序才能进行编解码器协商。

answer() executed

Direct media attempt

SDP processing enabled

Successful negotiation

Call termination

Call completion

ProxyMediaEnabled

AnswerCalled

CodecNegFailed

CodecNegotiation

MediaPassthrough

高级配置示例

动态 SDP 操作

FreeSWITCH 支持通过 switch_r_sdp 通道变量进行运行时 SDP 修改，从而实现自定义编解码器优先级排序和属性修改。

<!-- 示例：优先考虑 G.729 编解码器 -->
<condition field="${switch_r_sdp}" expression="/(.*)(m=audio \d+ RTP\/AVP)(?=[ \d]+18|18[ \d]+)([ \d]*)(.*)/s">
    <action application="set" data="codec_mangle= 18"/>
    <action application="set" data="switch_r_sdp=$1$2${codec_mangle} 101$4"/>
</condition>

转码控制配置

<!-- 启用混合编解码器桥接 -->
<action application="bridge" data="{media_mix_inbound_outbound_codecs=true}sofia/gateway/provider/number"/>

<!-- 强制特定编解码器列表 -->
<action application="bridge" data="{absolute_codec_string='PCMA,PCMU'}sofia/internal/destination"/>

<!-- 在 A-leg 上继承 B-leg 编解码器 -->
<action application="set" data="inherit_codec=true"/>
<action application="bridge" data="sofia/external/destination"/>
