CST FAQ 034:如何理解AC Signal的幅值和有效功率的对应关系

本期内容将介绍AC Signal的幅值和有效功率的对应关系。

当我们在Schematic中添加AC Conbine任务时，很多人会对AC Signal的幅值和有效功率的对应关系产生疑惑。

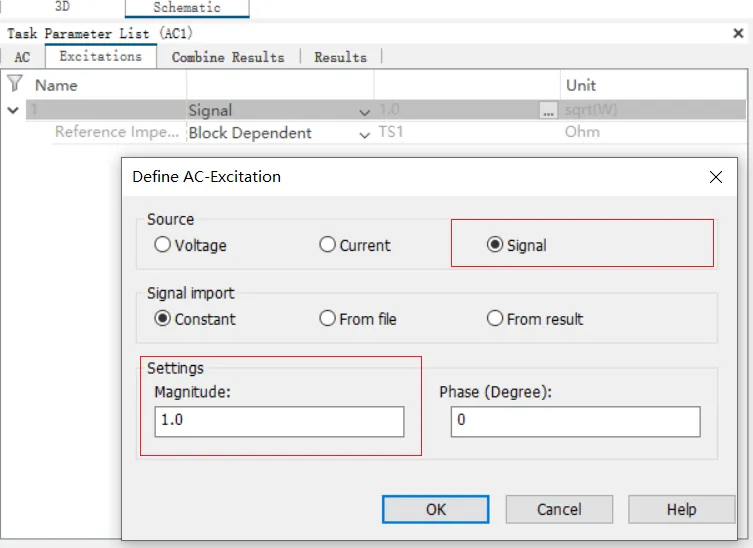

要理解这问题，需要先明确的一个概念是：AC的Signal是根据微波工作室中定义的信号而指定幅度和相位的信号源。该信号的单位是平方根(W)。


AC Signal的幅值和有效功率对应关系为：

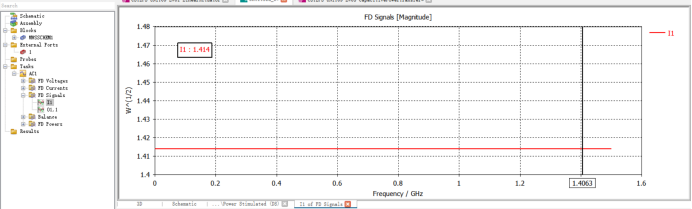

以AC Signal=1.414为例，

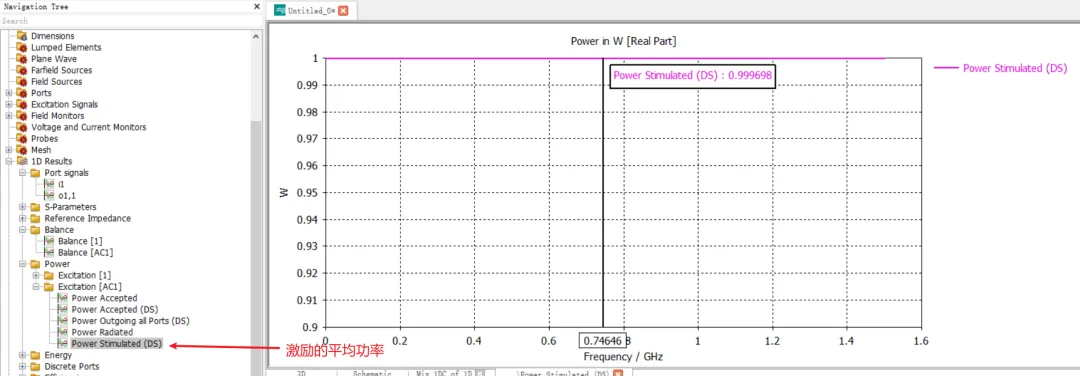

，其中0.999698为有效功率，因此对应的峰值功率为1.414^2=1.999396。AC Signal的幅值可以理解为峰值功率开根号。


补充说明一点：AC Signal激励的信号是软件自动后处理获得的、在宽频范围内幅度相等的频域信号。
