CST FAQ 033:获得多端口同时激励的仿真结果

在设计类似阵列天线、四臂螺旋天线等多端口RF系统时，不同端口需要定义不同的幅度和相位，并获得多端口同时激励的仿真结果。

本期文章以四臂螺旋天线仿真为例，介绍三种实现多端口同时激励的仿真方法。


方法1：在Excitation List中设置同时激励。

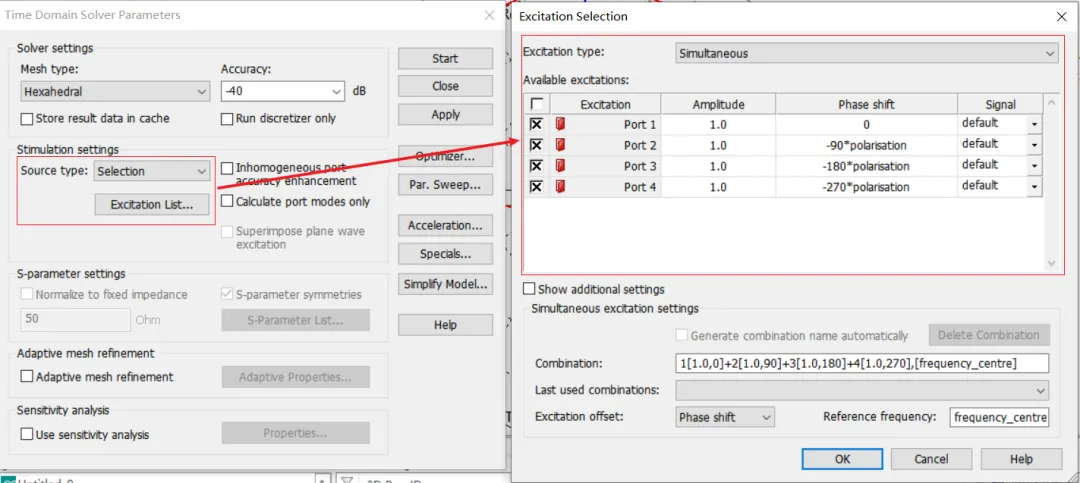

在求解器设置窗口中打开Excitation List设置对话框，勾选需要激活的端口并设置端口的幅度和相位。

在Excitation type下拉菜单中选择：Simultaneous，设置多端口同时激励。

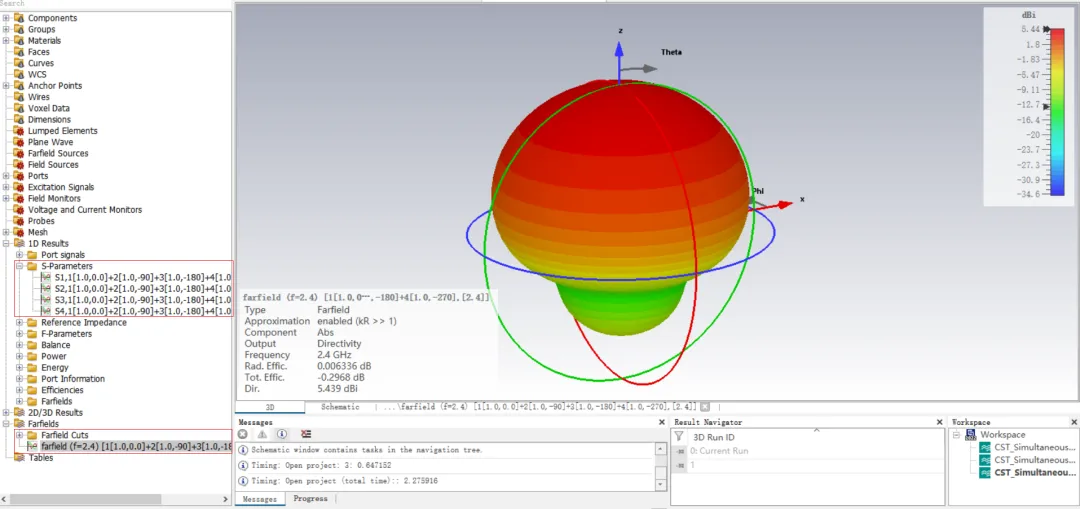

使用时域求解器进行仿真时，软件只会求解四个端口同时激励的结果，并不会对每个端口之一激励。


方法2：通过Combime Results合并结果。

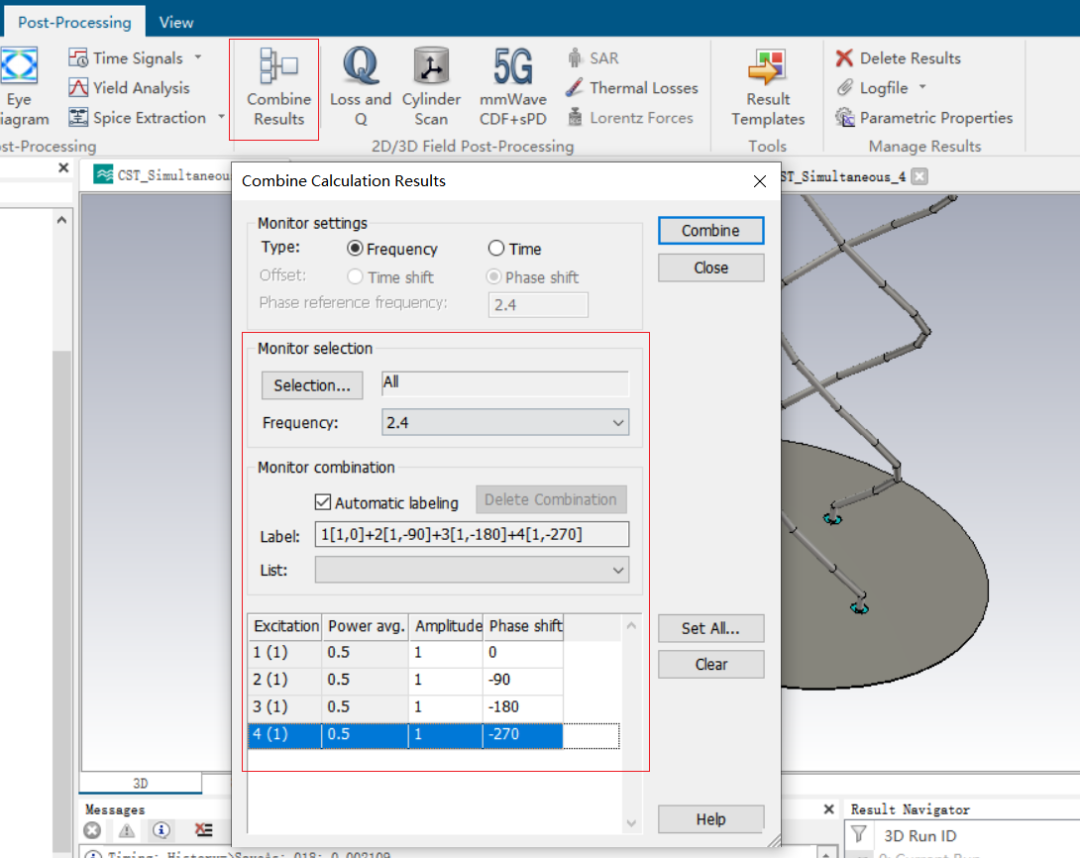

All Port Simulation计算完成后，点击Combime Results图标设置不同端口激励的幅度和相位，点击Combine按钮快速完成结果合并。

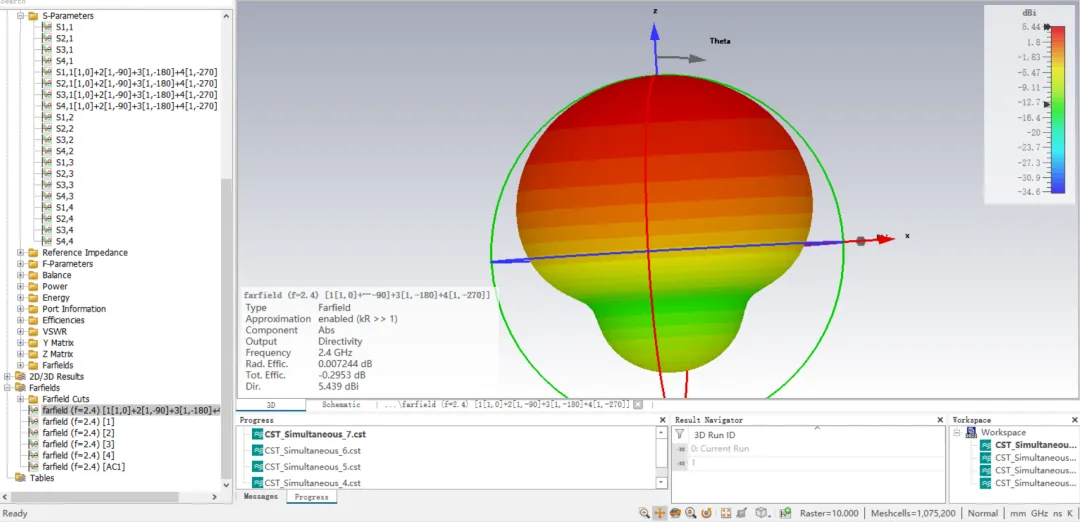

进行All Port Simulation计算之后，通过Combime Results合并结果不需要再次运行仿真。


方法3：在Schematic中通过AC Combine实现同时激励。

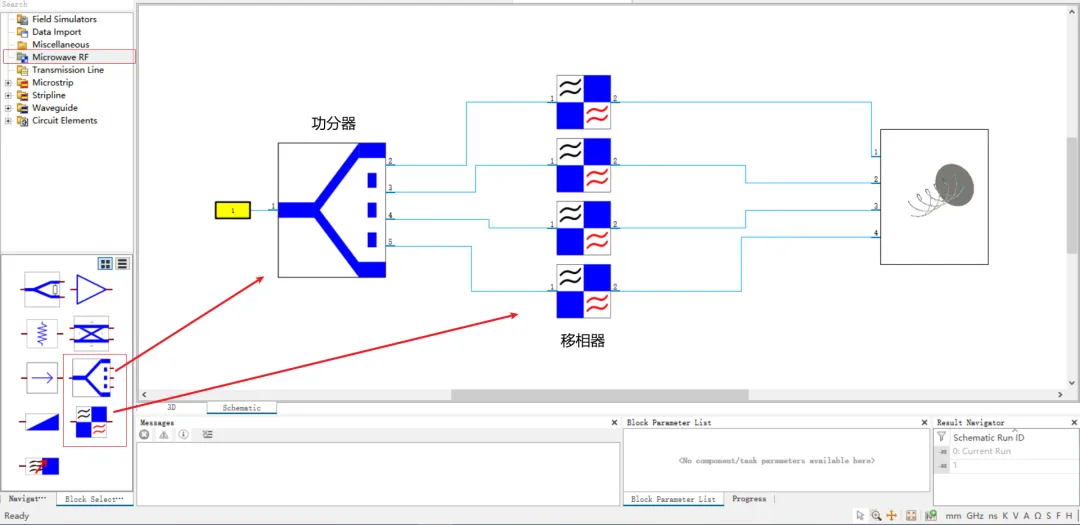

All Port Simulation计算完成后，切换到Schematic中添加功分器、移相器，搭建电路如下图：

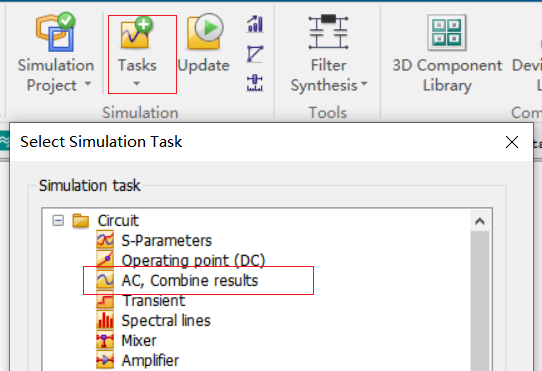

添加AC, Combine results 任务：

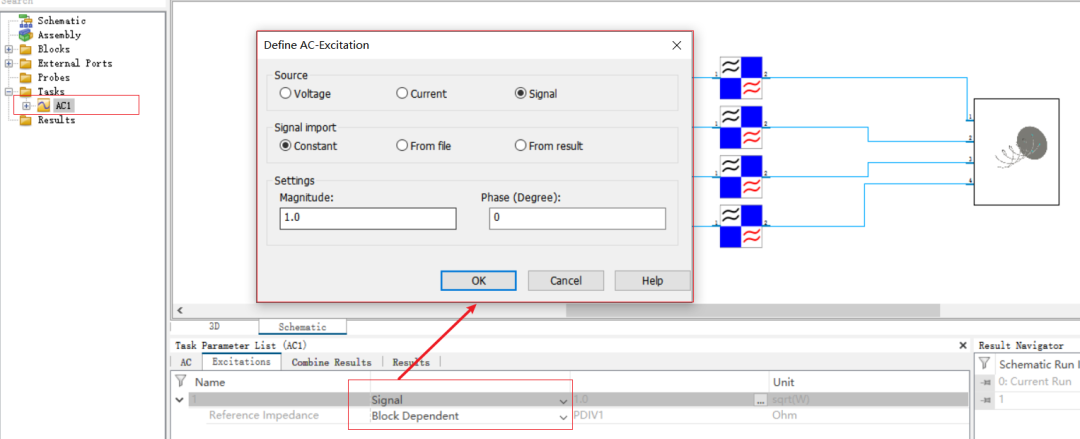

设置端口激励：

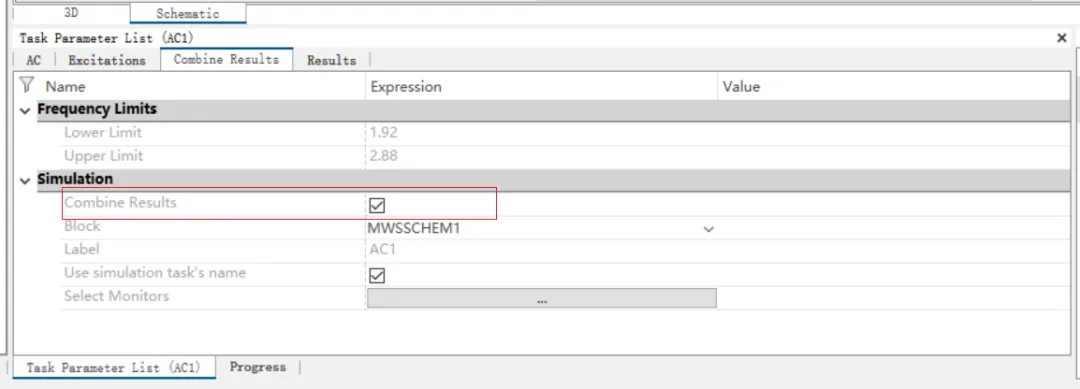

开启Combine Results：

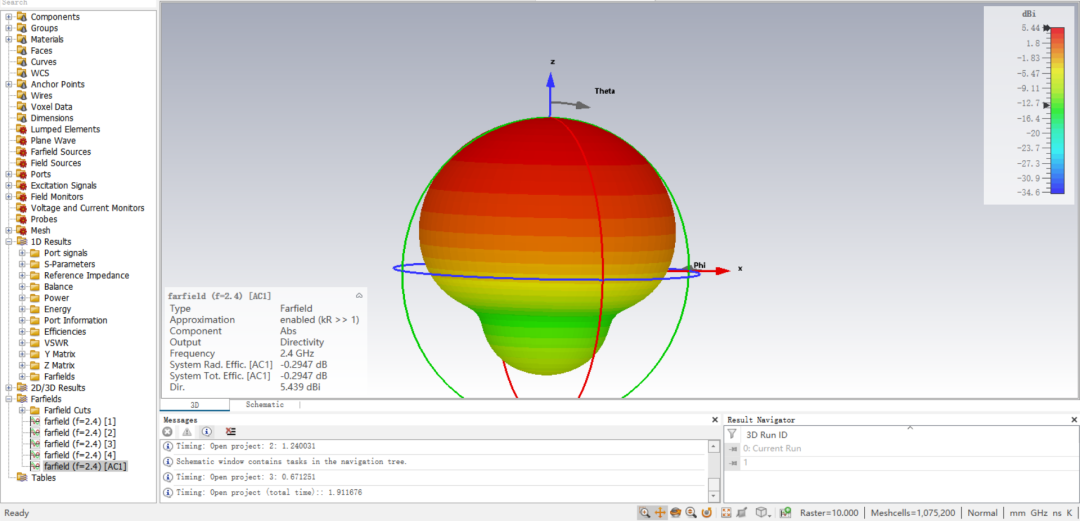

点击Update图标更新仿真任务。计算完成后切换回3D界面，远场结果中带有AC后缀的就是电路合成后的结果。

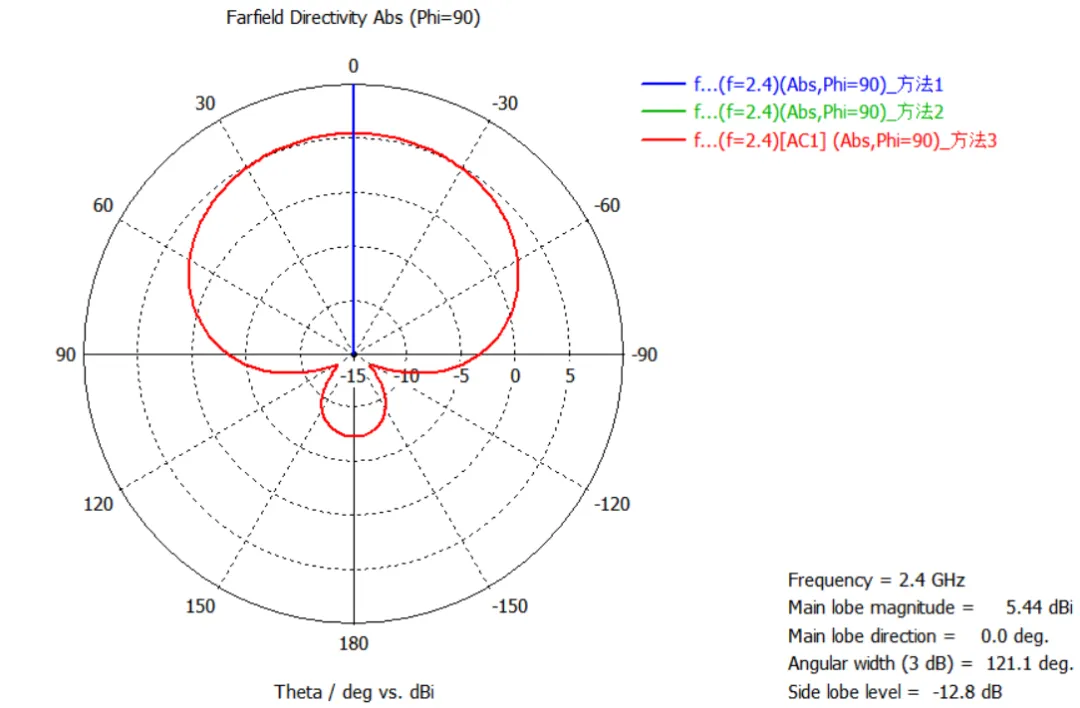

将三种方式得到的仿真结果拷贝到同一个文件夹对比仿真结果，可见三种方式都可以得到一致的结果。


最后，简单总结一下：

1、在Excitation List中设置同时激励，时域求解器只会求解四个端口同时激励的结果，并不会对每个端口之一激励。

2、All Port Simulation计算完成之后，通过Combime Results合并结果不需要再次运行仿真。

3、在Schematic中添加功分器和移相器可以灵活地搭建各种电路结构，通过AC Combine实现同时激励。

4、三种方式可以得到一致的结果。
