CST FAQ 032：Fast Combine Results功能

在进行系统级电磁仿真的过程中，经常要在设计工作室中添加各种电路拓扑，并希望得到包含电路影响的电磁仿真结果。AC-Combine task就能实现该功能。对于端口较多、远场监视器较多的场景，工程将占用较大的磁盘，AC-Combine时间也会更久。本期内容将介绍:通过Fast Combine Results功能大大减小工程占用的磁盘，加快AC-Combine时间。

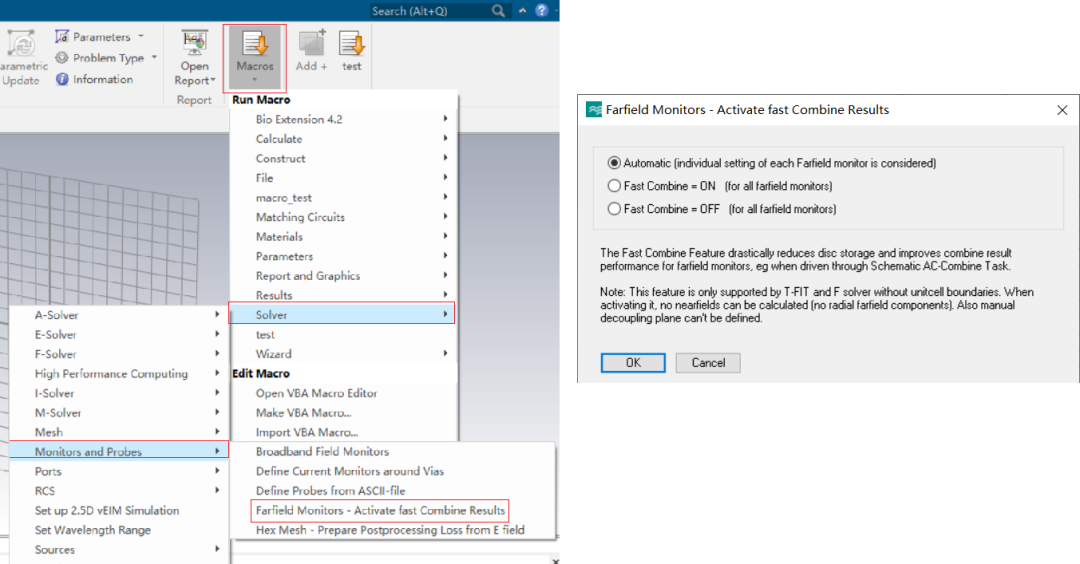

Fast Combine Results功能位于Macro下拉菜单中：Macro/Solver/Monitors and Probes/Farfield Monitors - Activate fast Combine Results。


注意：要在运行3D仿真前修改Fast Combine=ON/OFF才能生效。

以PCB模型和手机天线模型为例，对比Fast Combine=ON/OFF对工程大小和AC-Combine时间的影响。

1.PCB模型

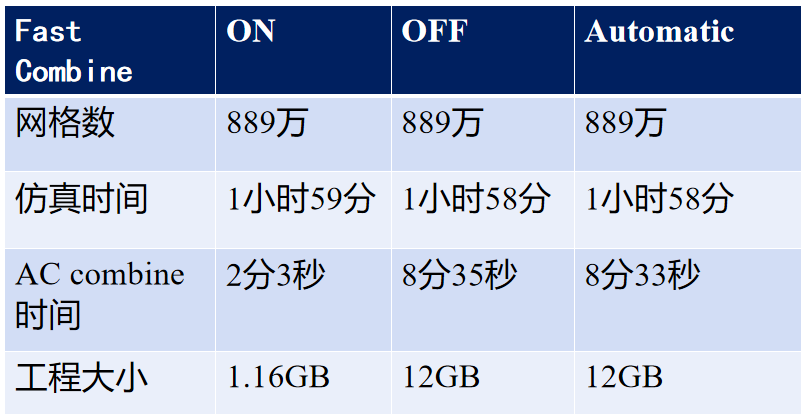

PCB模型包含12个Discretes端口,100个远场监视器，设计工作室中添加12个AC-Combine tasks。对比Fast Combine=ON/OFF对工程大小和AC-Combine时间的影响，如下表：


2.手机天线模型

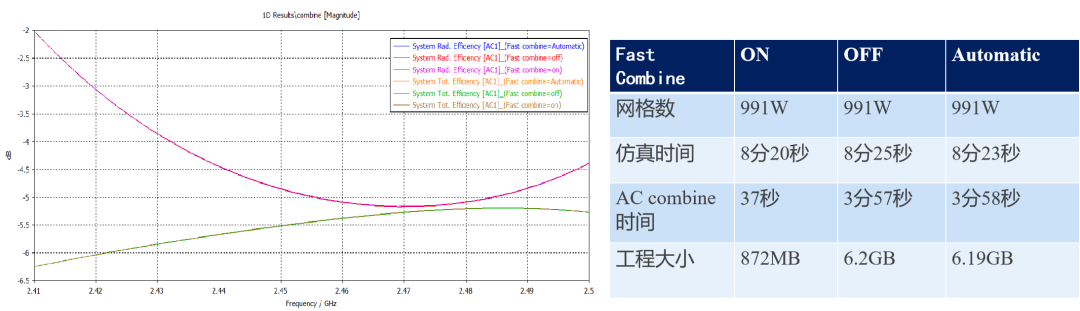

手机天线模型包含1个Discrete端口,300个远场监视器，设计工作室中添加1个AC-Combine task。对比Fast Combine=ON/OFF对工程大小、AC-Combine时间和仿真结果的影响，如下图：


通过上述两个案例结果对比，可以得出结论：

1、Fast Combine Results开启与否不影响AC Combine仿真结果。

2、开启Fast Combine Results功能可以大大减小工程占用的磁盘。

3、开启Fast Combine Results功能可以有效地提升AC Combine的速度，提升效果约4~6倍。
