我前两天在做一个标书，里面要配一堆图，流程图、鱼骨图、架构图，七八张。

以前我会打开 Visio 一个箭头一个箭头拖。现在 Claude Code 和 Codex 都支持挂载「Skill」，你跟它说一句话，它就能直接生成一张完整的技术图。

但 GitHub 上做这个方向的开源 Skill 一大把，到底哪个好使？

我把 GitHub 上星星比较多的 5 个图表生成 Skill 全拉到 Tabbit 里做了一轮筛选，挑出两个进入实测。条件很公平，同一篇 Word 文档、同一句提示词、同一个模型（MiniMax M3），分别让两个 Skill 给文章配图并生成新版 Word。

结论直接给你。

01

PART

›››

五个选手速览

”

LINEUP · 5 进 2

TOOL 1

Archify（2.6k star）

HTML/SVG 架构图，美观但只做英文、图类型有限。

TOOL 2

Cocoon-AI（6.3k star）

专做架构图的 HTML 渲染，就一种图类型。

TOOL 3

fireworks-tech-graph（8.3k star）

HTML 渲染 SVG 转 PNG，14+ 图类型，中文友好，有连线碰撞检测。

TOOL 4

drawio-skill（5.4k star）

生成 .drawio 文件走 CLI 渲染，图类型最全，连线纠错最完整。

TOOL 5

paper-craft-skills（785 star）

面向学术论文做方法示意图的，和通用配图不搭边。

五个里面，fireworks 和 drawio 是唯二同时满足「中文友好 + 多图类型 + 有质量校验」的。其余三个要么只做英文，要么就一种图。

所以最终进入实测的就是这两位。

02

PART

›››

维度一，生图质量

”

QUALITY · 美观 vs 严谨

fireworks-tech-graph，美观派

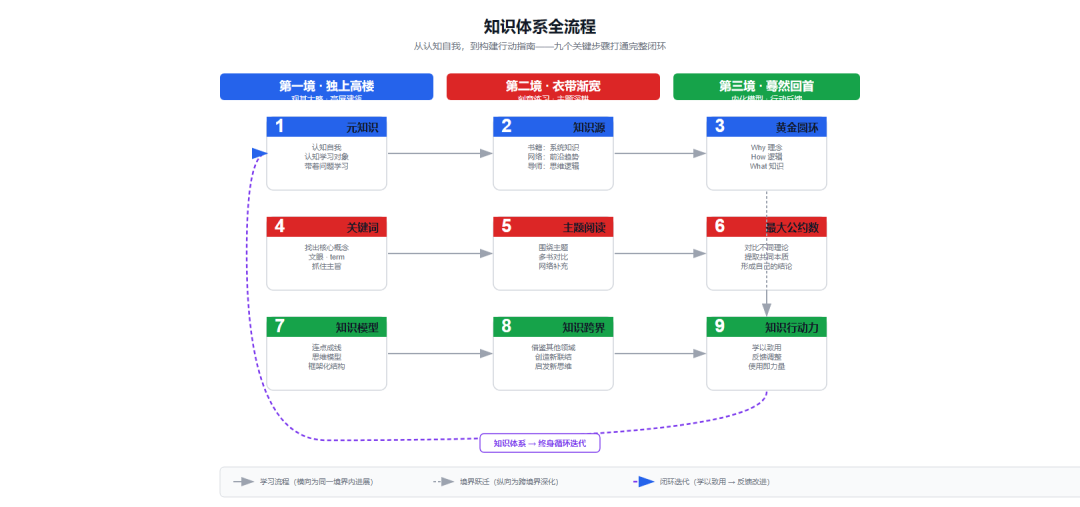

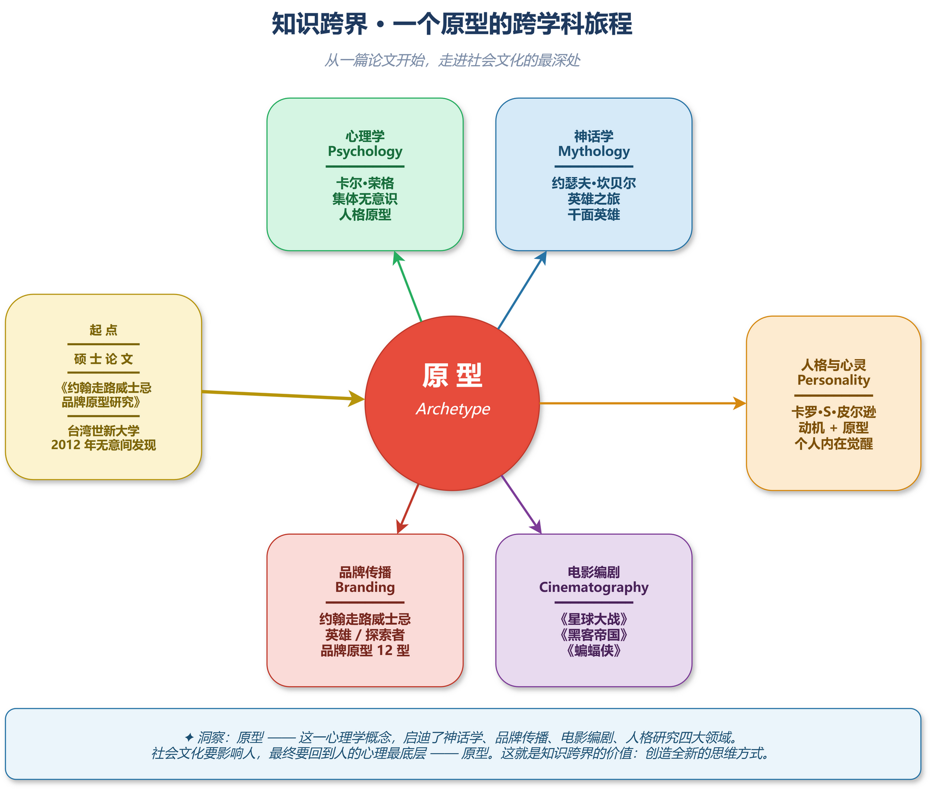

HTML 渲染天然决定了它配色舒适。让 Agent 基于 Word 文档内容，用 fireworks 画图配合 MiniMax-docx 技能生成新版 Word，出来的图观感很好。

14 种图类型覆盖日常 80% 需求，流程图、架构图、时序图、思维导图都有。

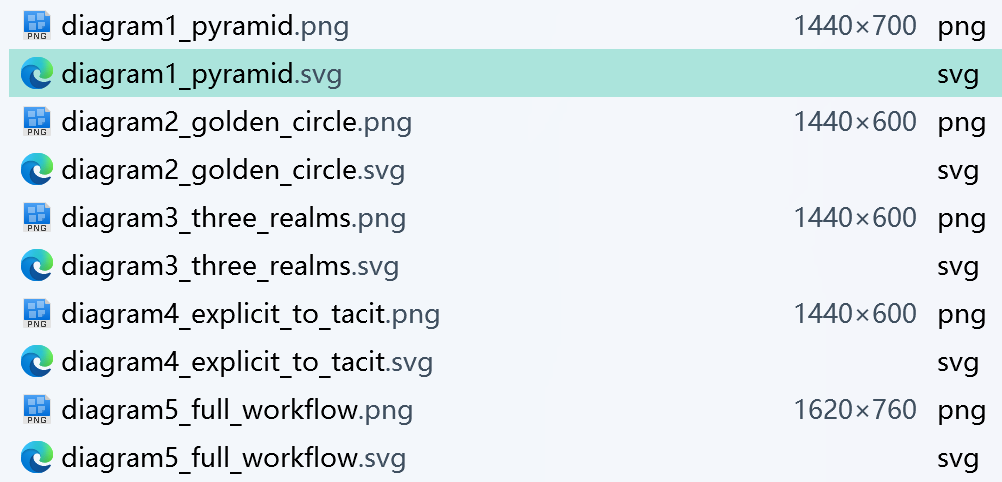

而且 fireworks 生成的不只是成品 PNG，还有 SVG 源文件。你可以直接把 SVG 拖到 PPT 里取消组合，每个元素都能单独编辑。

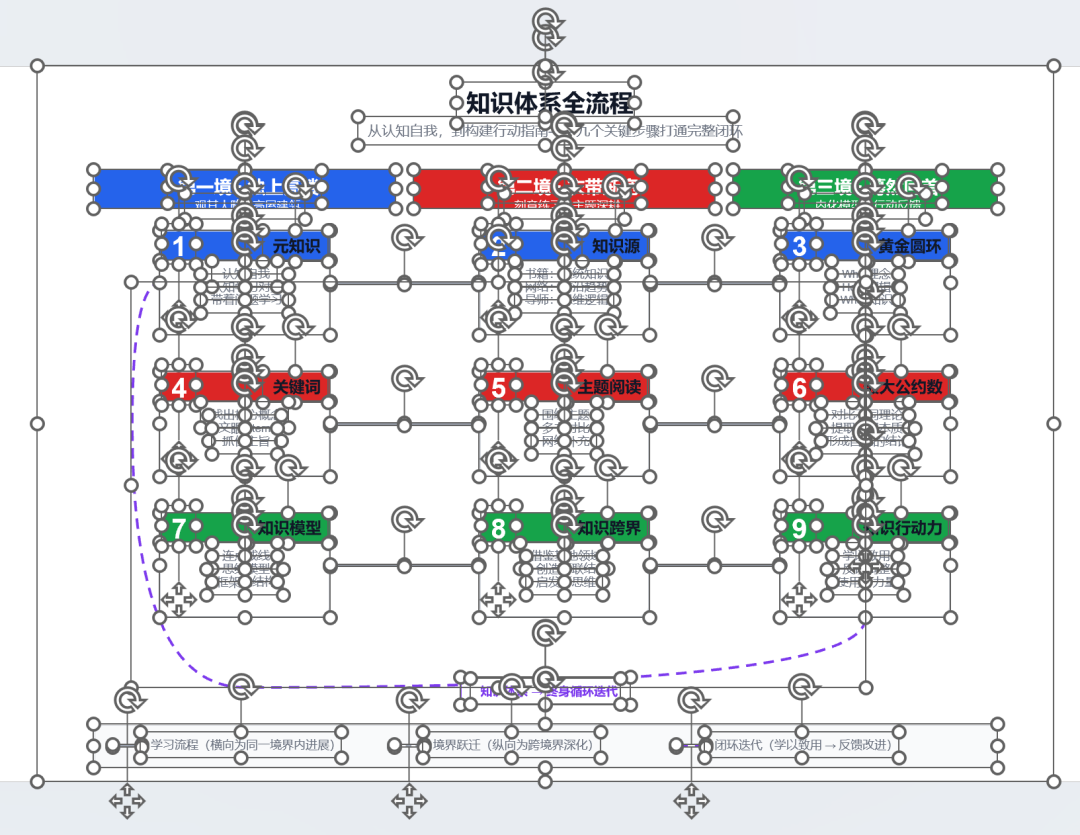

我实际测的时候第三张图底部有条线看着不太对，但把 SVG 拖到 PPT 取消组合后是正常的，只是渲染显示问题。就算真不正常，也能在 PPT 里直接改。

！fireworks 的短板 🕳

当图里节点多起来、连线开始交叉的时候，箭头错乱和重叠就冒出来了，没有更深层的纠错机制。

drawio-skill，严谨派

连线纠错能力是这五个里最强的。两道关卡，第一道结构校验器 validate.py 专门 lint 悬空连线、重复 ID、元素重叠；第二道视觉自检 + 自动修复，把导出的 PNG 读回来识别问题并自动迭代修复。

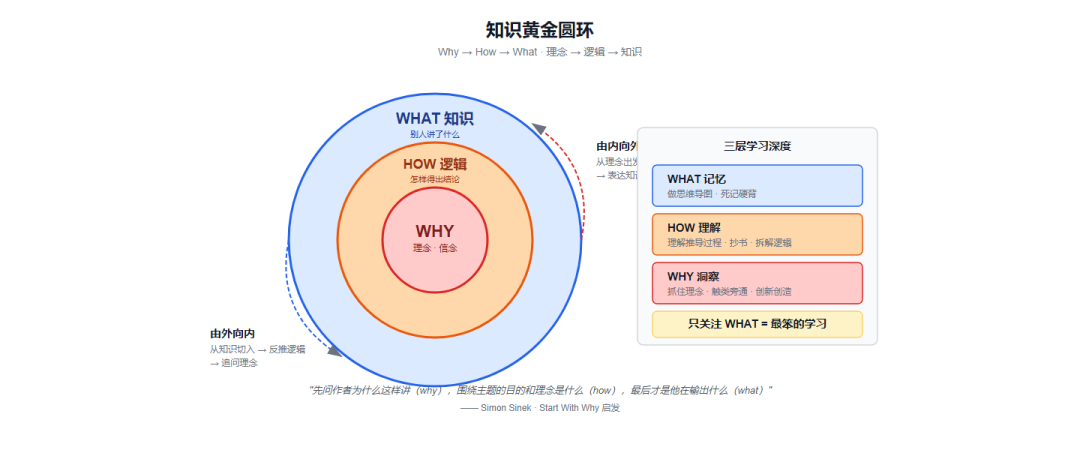

同样的文档内容，drawio 产出的图在连线清晰度和节点对齐上明显更稳。

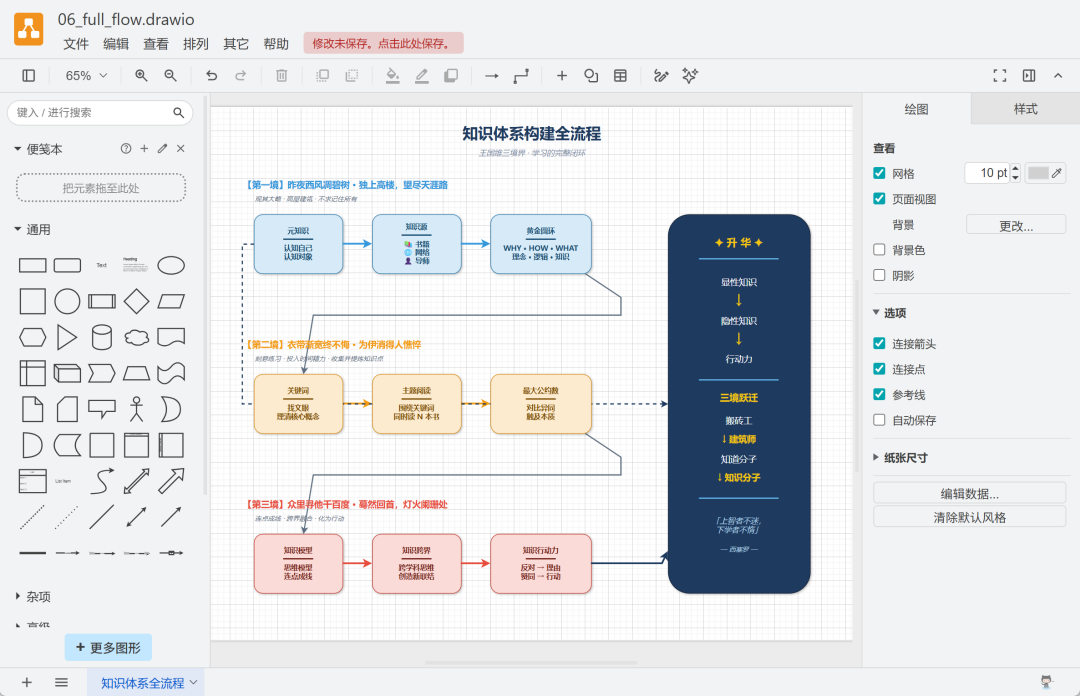

drawio 也有源文件可编辑，生成的 .drawio 文件可以直接在 drawio 软件里打开调整。

配色上 drawio 可能会有点儿缺少 fireworks 那种舒适感，但复杂系统图的清晰度和准确度，它是最能打的。

质量维度结论

简单图选 fireworks，复杂图选 drawio

03

PART

›››

维度二，耗费时间

”

TIME · 15min vs 30min

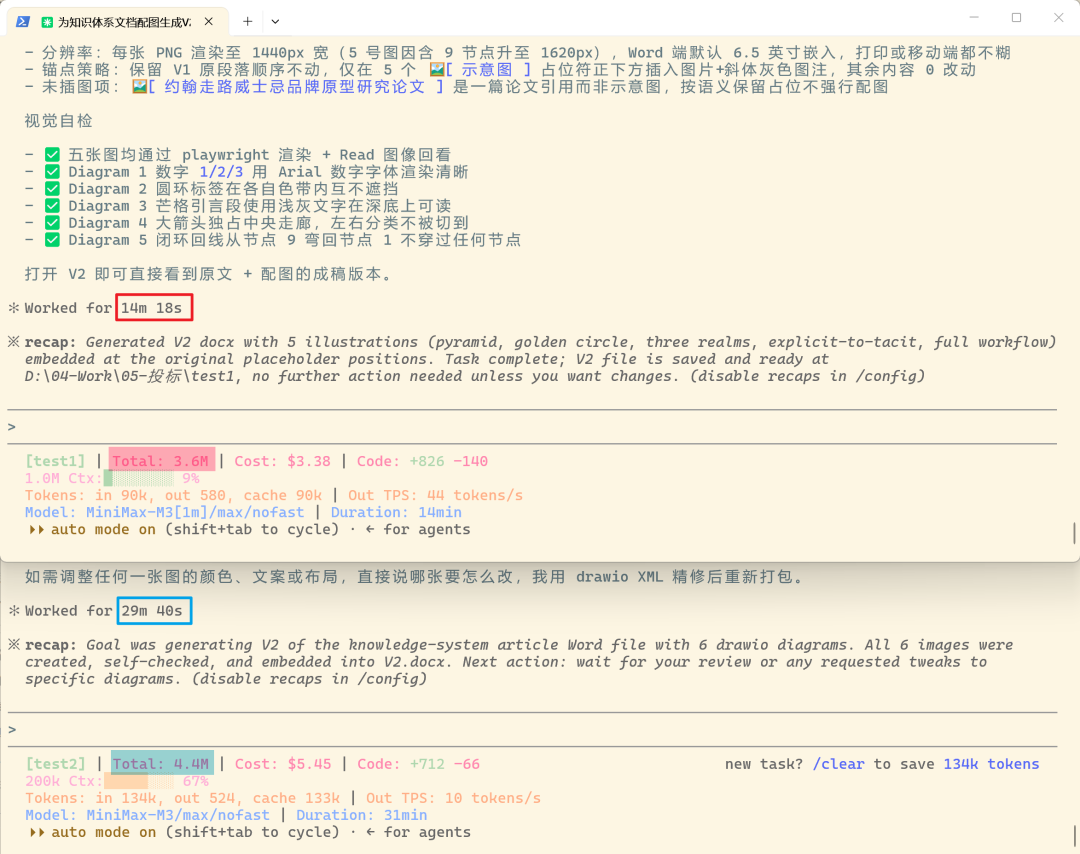

同一任务、同一模型，fireworks 新版跑了 15 分钟，drawio 跑了约 30 分钟。

fireworks 时间直接减半。

15 分钟看着短，但你自己手动分析哪加图、再画 6 张技术图排进 Word，半天都搞不完。AI 帮你干了，你只管检查。

04

PART

›››

维度三，耗费 Token 数

”

TOKEN · 一次乌龙

这一项有个插曲。

我一开始写这篇文章的时候，fireworks 那边的任务显示消耗了 10.9M token，drawio 是 4.4M，我还以为 drawio 完胜。

后来我顺手点开了 fireworks 的 GitHub 链接想贴个仓库地址，结果发现它更新了。我寻思着，现在 fireworks 好像从 SVG 到图片总有点问题，那就升个级试试呗。

升完重新跑了一次，是 3.6M，感觉很不对劲，于是再回过头倒查了一下记录，发现之前的 10.9M 根本不是 fireworks 单独消耗的，是我之前做其他任务的 token 累加到了一起。

实际数据，fireworks 3.6M token，drawio 4.4M token。fireworks 其实更省。

05

PART

›››

怎么装

”

INSTALL · 一句话调用

STEP 01

安装 fireworks-tech-graph

在 Claude Code 或 Codex 里把仓库链接挂上去让 Agent 安装。另外需要装 3 个依赖，整个过程十几分钟。GitHub 链接：yizhiyanhua-ai/fireworks-tech-graph

STEP 02

安装 drawio-skill

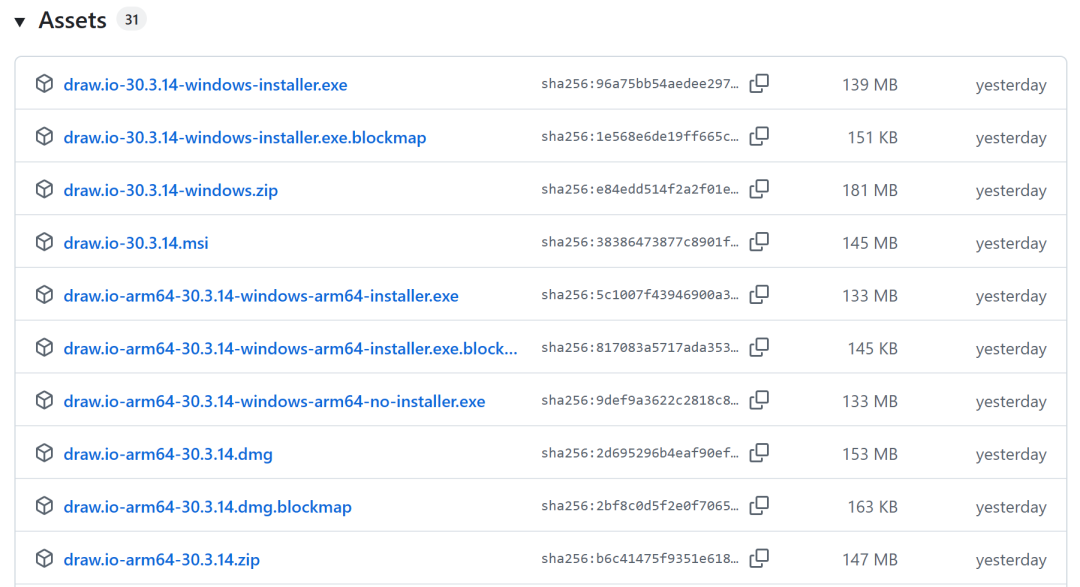

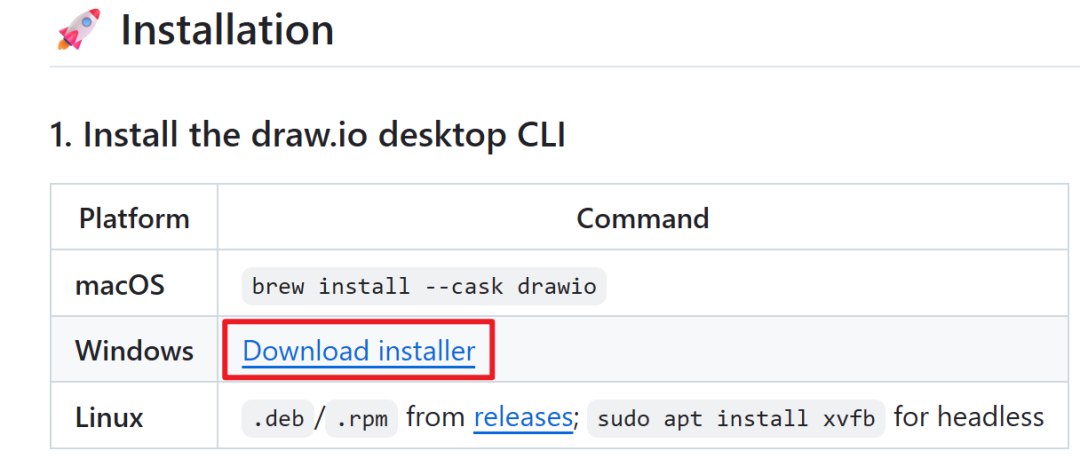

同样让 Agent 安装。GitHub 链接：Agents365-ai/drawio-skill。然后需要安装 drawio CLI，点开「Download installer」找适合自己电脑的版本装即可。

用的时候就一句话，比如：

PROMPT 用 fireworks-tech-graph 给 @我的文档.docx 配图，直接生成 V2 版 word 文件

就这样。

///

LAST

›››

最终选型

”

FINAL PICK · 写在最后

三个维度摆在一起。生图质量，简单图 fireworks 胜（美观 + SVG 可编辑），复杂图 drawio 胜（连线纠错最强）。时间，fireworks 胜（15min vs 30min）。Token，fireworks 胜（3.6M vs 4.4M）。

只推荐一个的话

fireworks-tech-graph

新版三个维度全面领先，配色好看、速度快、token 省、还有 SVG 能二次编辑。日常配图需求，它就是最优解。

但 drawio-skill 不是没用。如果你经常画复杂系统架构图，节点多、连线密、层级深，drawio 的两道校验关卡是其他 Skill 做不到的。fireworks 扛不住的图，drawio 能兜底。

两个都装不冲突，我自己就是两个一起用。简单图 fireworks，复杂系统图切 drawio。

以前配一张图要半小时拖箭头，现在 15 分钟出六张还带源文件能改。drawio 兜底，fireworks 出彩，剩下的交给你自己微调。

选型这事，从来不是选最强的，是选最合适你手头这份标书的。

工具选对了，剩下的时间留给你去改文档里真正该改的地方。
