PTP与时钟同步深度解析：从底层逻辑到行业实战指南

随着网络技术与数据传输的发展，网络设备的精确时间同步在很多场景中扮演着重要的角色。常规的网络应用对时间精度的要求相对宽泛，但在某些特定的现代通信与数据网络中，对时间精度的要求已经达到微秒甚至纳秒级别。本文将解析IEEE 1588精确时间协议（PTP）的基础原理，并探讨其在网络时钟同步中的实际应用。

PTP协议概述及其与NTP的差异

PTP（Precision Time Protocol）全称为精确时间协议，即IEEE 1588协议。该协议主要通过以太网络为主从设备提供亚微秒级乃至纳秒级的时钟同步服务。

NTP的特点与应用层时延

在常规网络环境中，NTP（网络时间协议）被广泛使用。NTP主要基于系统的软件应用层运行。当数据包在操作系统内部排队并经过CPU处理时，会产生较为明显的软件时延。因此，NTP的精度通常在毫秒级（10⁻³s），这在常规网页浏览中足够使用，但无法满足高精度的时钟同步需求。

PTP的硬件时间戳与高精度特性

PTP技术的核心差异在于其采用了硬件打时间戳（Hardware Timestamping）机制。当PTP数据包进入交换机的物理层端口（PHY/MAC）时，系统会在硬件层面上为其记录当前的时间戳。这种方式绕过了操作系统的软件排队与处理过程，有效减少了时延抖动，使精度达到微秒或纳秒级（10⁻⁶s 至 10⁻⁹s）。在5G基站、金融高频交易以及音视频制播等对时间敏感的场景中，微秒级的误差可能会导致信号断连、交易顺序混淆或音视频不同步等问题，因此需要采用PTP进行精确控制。

PTP时钟同步的工作原理

在包含多台设备的复杂网络中，PTP需要建立标准化的时间分发规则以确保数据的准确性。

BMCA算法与时钟角色划分

在一个PTP域内，设备通过BMCA（Best Master Clock Algorithm，最佳主时钟算法）来选举时间源头。设备间通过发送包含自身时钟信息的Announce报文进行对比。对比指标的优先级依次为：优先级1、时钟级别、时钟精度、优先级2及MAC地址。若主设备发生故障，系统将利用BMCA算法在毫秒级别内重新选举备选主时钟。

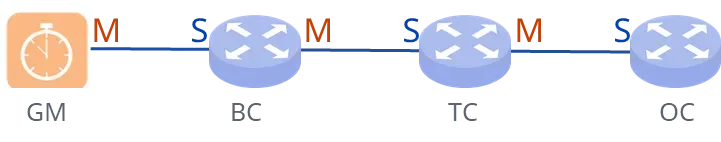

网络中的设备通常被划分为四种不同的时钟同步角色：

• GM（Grandmaster，主时钟）：作为网络的时间源，通常通过GNSS接口连接卫星获取精确时间()。
• BC（Boundary Clock，边界时钟）：一端作为从端口与上级时钟同步，另一端作为主端口向下级分发时钟。它可以隔离上游时延，重新生成硬件时间戳，减少级联过程中的精度衰减。
• TC（Transparent Clock，透明时钟）：不直接参与时钟同步，而是计算PTP报文在设备内部的驻留时间，并累加至报文头部，供终端扣除误差。
• OC（Ordinary Clock，普通时钟）：作为网络的终端节点（如5G基站RU），仅负责接收并执行时间对齐。

双向报文交互与时延测算机制

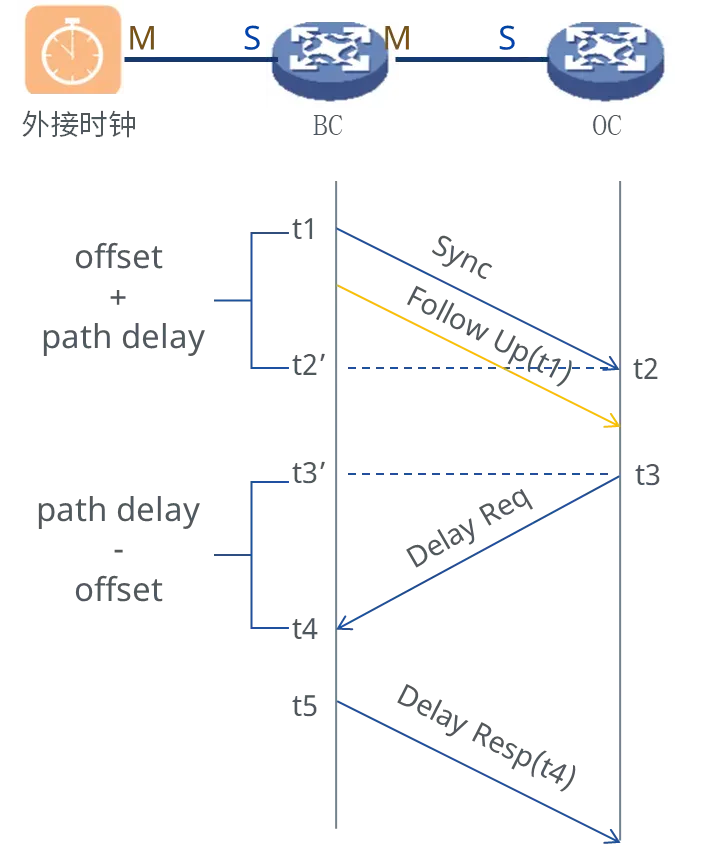

以常用的端到端（E2E）模式为例，PTP通过四次协议报文交互和硬件时间戳（t1、t2、t3、t4）来计算时延：

1. 主时钟发送Sync报文，记录离开时间t1；从时钟收到报文，记录到达时间t2。
2. （可选）主时钟发送Follow_Up报文，将t1数值告知从时钟。
3. 从时钟发送Delay_Req报文，记录离开时间t3；主时钟收到报文，记录到达时间t4。
4. 主时钟回复Delay_Resp报文，将t4告知从时钟。

假设网络双向传输路径对称，从时钟可通过公式计算出路径上的转发时延（path delay）和自身与主时钟的偏差（offset）。计算完成后，从时钟调整本地晶振，实现精确的时钟同步。

PTP在重点行业的应用场景

5G O-RAN前传网络的时间同步

在5G O-RAN架构中，基站被划分为O-CU、O-DU和O-RU等单元。由于多根天线在发射波束时对时序要求极高，若偏差超过100纳秒，可能导致波束能量错位和基站间信号干扰。

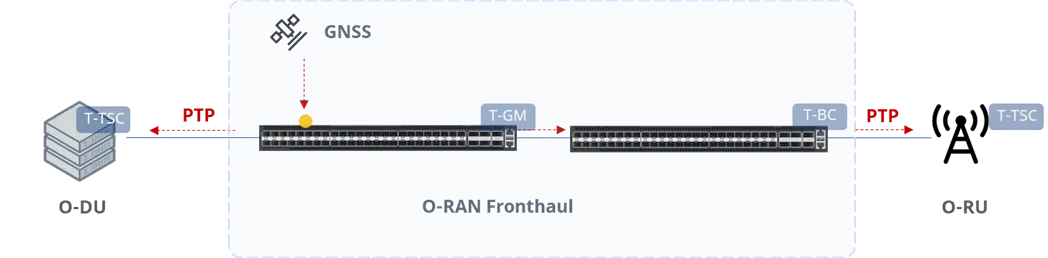

在此场景下，网络主要采用ITU-T G.8275.1和G.8275.2配置文件。核心交换机（GM）通过GNSS接口获取UTC基准时间，接入交换机（T-BC）向下游分发时间。通过PTP校对相位并结合SyncE（同步以太网）锁定频率，可将DU与RU之间的端到端时间偏差控制在±20ns以内。

广播电视网络IP化中的音画同步

在广电网络IP化进程中，视频流、音频流和辅助数据被拆分为独立的以太网RTP包传输。若缺乏统一的时间戳，不同路径的排队差异会导致接收端音画不同步或画面撕裂。

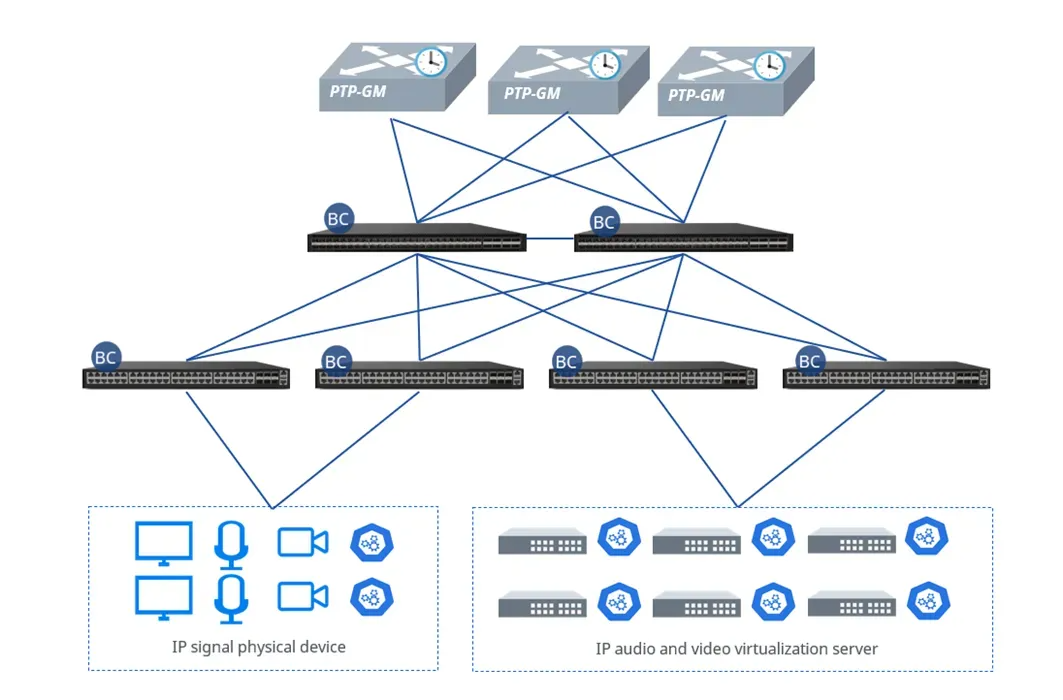

广电行业通常引入基于PTP的SMPTE ST 2059-2配置文件。网络顶层采用铷时钟等设备作为主钟（GM），并通过多主备份保障稳定性。网络交换机开启BC模式向下分发时间，使得摄像机和调音台等终端设备能够在采集数据时附加统一的绝对时间戳。

PTP网络硬件设备参考

实现高精度的时钟同步依赖于底层硬件架构的支持。在工业与电信网络中，市场上已有多款专门针对PTP优化的网络交换机设备。支持BC或TC配置、支持Class C级高精度时钟，并兼容G.8275.1、SMPTE 2059-2等主流配置文件，以满足不同场景的组网需求。
