“接棒” LAN9253 与 LAN9252：FCE1353，国产总线型伺服分立从站方案新选择

前言：总线型伺服系统以运动控制器作为主站，依托 EtherCAT、CANopen 等工业总线构建数字通信网络，串联多台伺服驱动器；控制器通过总线下发位置、速度、扭矩指令，驱动器驱动伺服电机运转，电机尾部编码器实时采集转子位置信息回传驱动器形成本地闭环，同时驱动器将电机实际位置、运行状态、故障信息经总线反馈至主站，依靠总线分布式时钟实现多轴高精度同步，具备布线简洁、双向数据交互、系统扩展性强的特点。

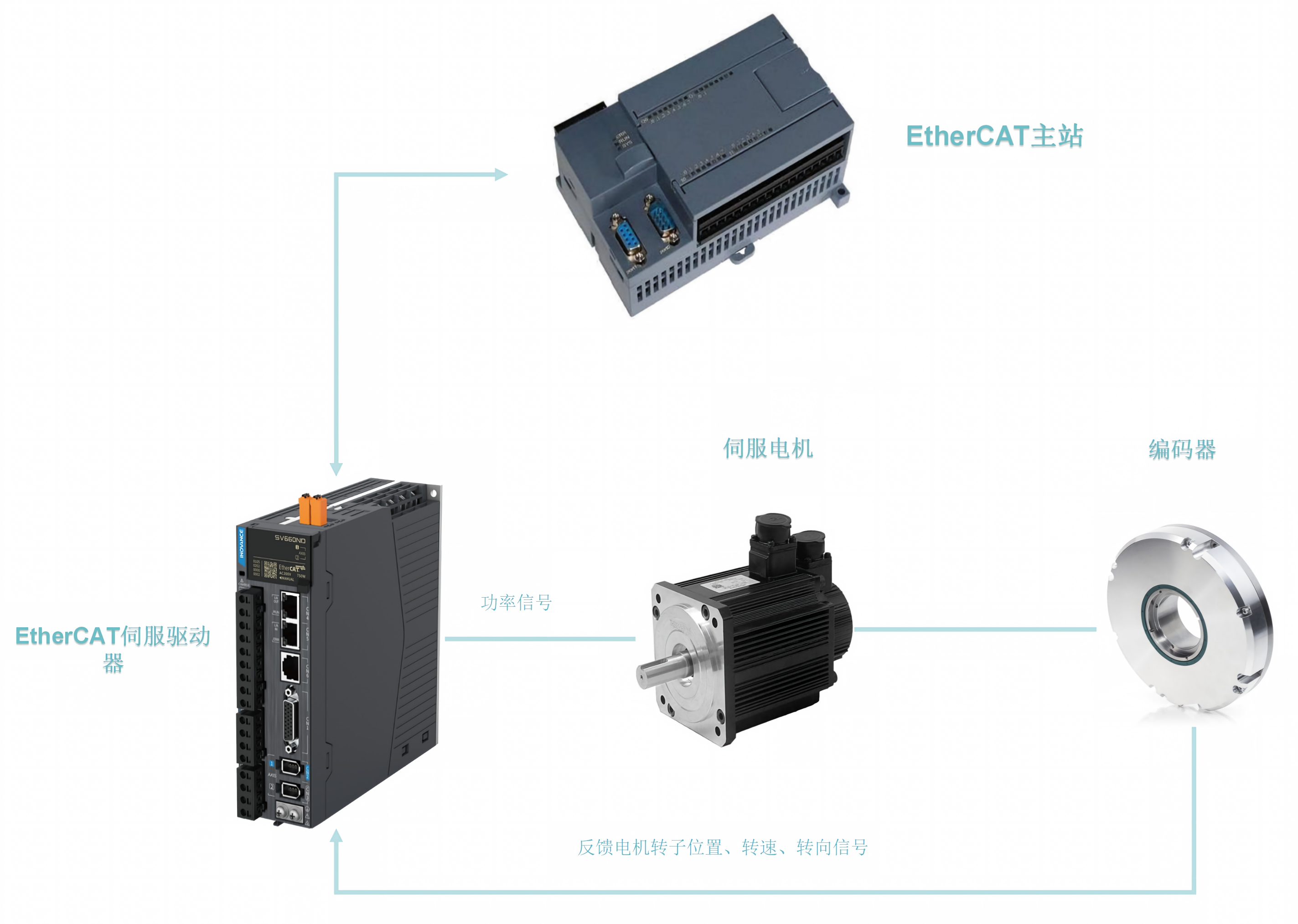

典型伺服系统组成结构

一、分体 ESC 方案为何是伺服控制方案的主流？

在国内工业自动化国产替代的趋势下，EtherCAT 总线伺服的核心芯片自主化正成为行业焦点。过去很长一段时间里，Microchip的LAN9252/3凭借成熟稳定、集成双 PHY、开发生态完善等优势，坐稳了国产中低端伺服驱动器 ESC 芯片的 “标配” 位置，“MCU+LAN9252/3” 也成了行业公认的经典架构。EtherCAT 伺服从站的实现路径并非只有一种：内置 ESC 的 SoC 单芯片方案、FPGA 软核方案、独立 ESC+MCU 分体方案各有受众。但对于绝大多数国产伺服厂商而言，独立 ESC 的分体架构始终是投入产出比最高的选择。

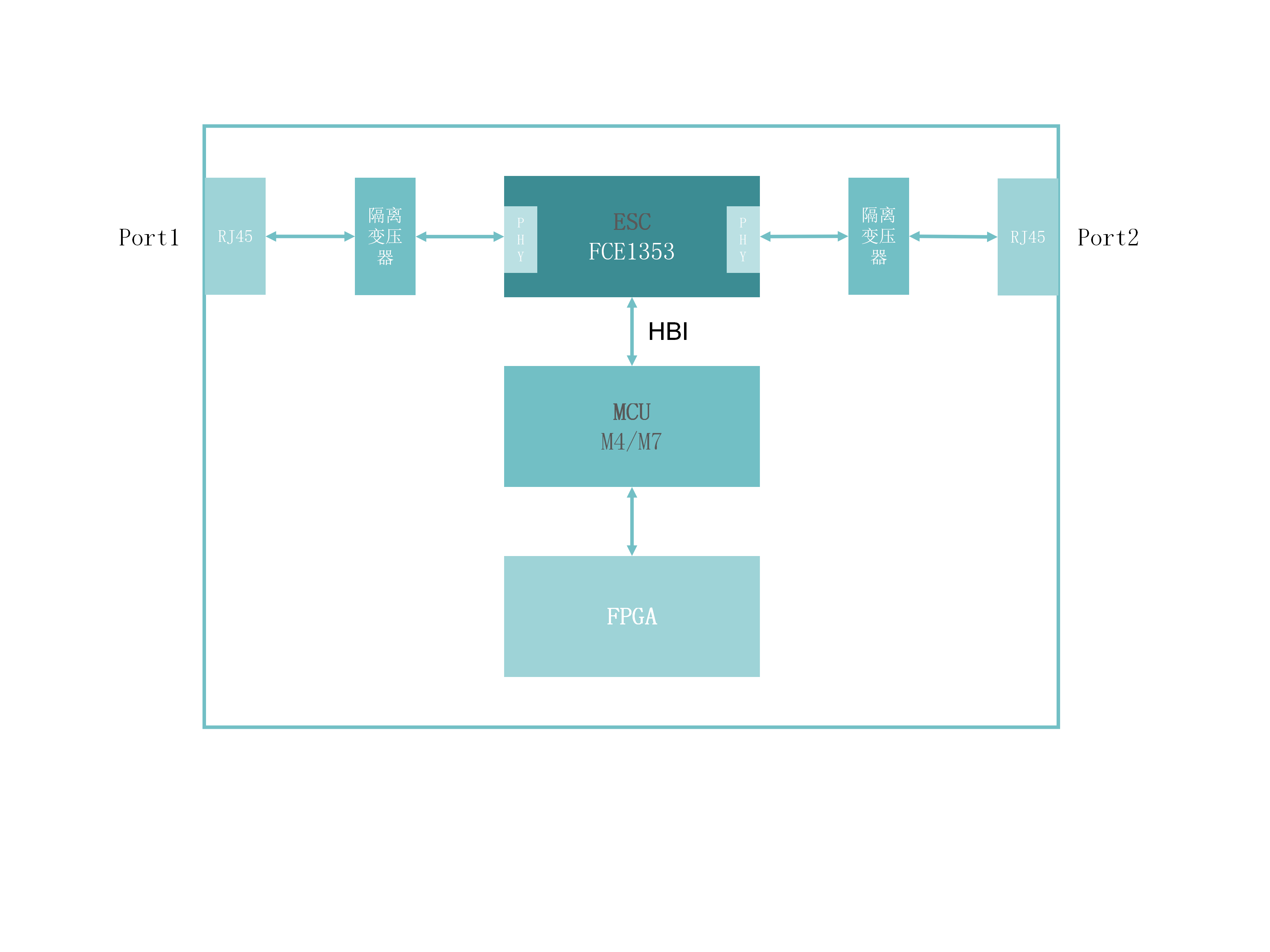

ESC+MCU分立体式伺服驱动器典型方案结构

MCU+ESC分体方案通过物理与逻辑层面的解耦，在中大功率输出、复杂算法部署及高可靠性要求的工业、汽车和机器人等领域展现出显著的技术优势。优势主要有以下几点：

• 热管理与散热设计：分立方案将发热量大的功率器件与对温度敏感的MCU进行物理隔离，有效降低了系统内的热耦合效应。这种设计允许功率级独立配置散热器、水冷系统或利用电机外壳散热，从而提升系统在大电流工况下的持续输出能力，并减少高温对MCU内部ADC采样精度及数字逻辑稳定性的影响。
• 系统灵活性与性能扩展：该方案实现了控制算力与功率驱动的解耦。开发者可根据控制算法（如无感FOC、高频注入、多电机协同）的算力需求，灵活选择具备DSP指令集或浮点运算单元的通用MCU；同时，分立架构更易于适配多相电机或冗余绕组等非标准拓扑结构。
• 故障隔离与系统可靠性：在电机堵转、短路或过压等异常工况下，功率级发生击穿的概率较高。分立方案的高低压物理隔离设计，可有效限制功率级故障向低压控制级蔓延，避免单一器件失效导致整个控制系统损毁。这不仅提高了系统的整体可靠性，也为故障数据记录、状态上报及安全降级策略提供了硬件基础。
• 供应链管理与平台化设计：分立方案中的ESC、MCU与功率器件选型相互独立，便于引入多供应商替代机制（Second Source），降低单一物料供应波动对生产的影响。在研发层面，企业可采用“通用控制板+差异化功率板”的模块化平台设计，通过复用主控硬件与软件代码，快速衍生不同功率段的产品型号，从而优化研发周期与BOM管理。
• 电磁兼容（EMC/EMI）设计优化：在PCB布局层面，为硬件工程师提供了更大的布线空间。通过严格的物理分区，可将高 di/dt 和 dv/dt 的功率大电流环路与敏感的数字/模拟信号处理区有效隔离，并优化地平面（GND）分割。这有助于降低功率噪声对控制信号的传导与辐射干扰，提升系统通过严苛EMC/EMI测试的可行性。

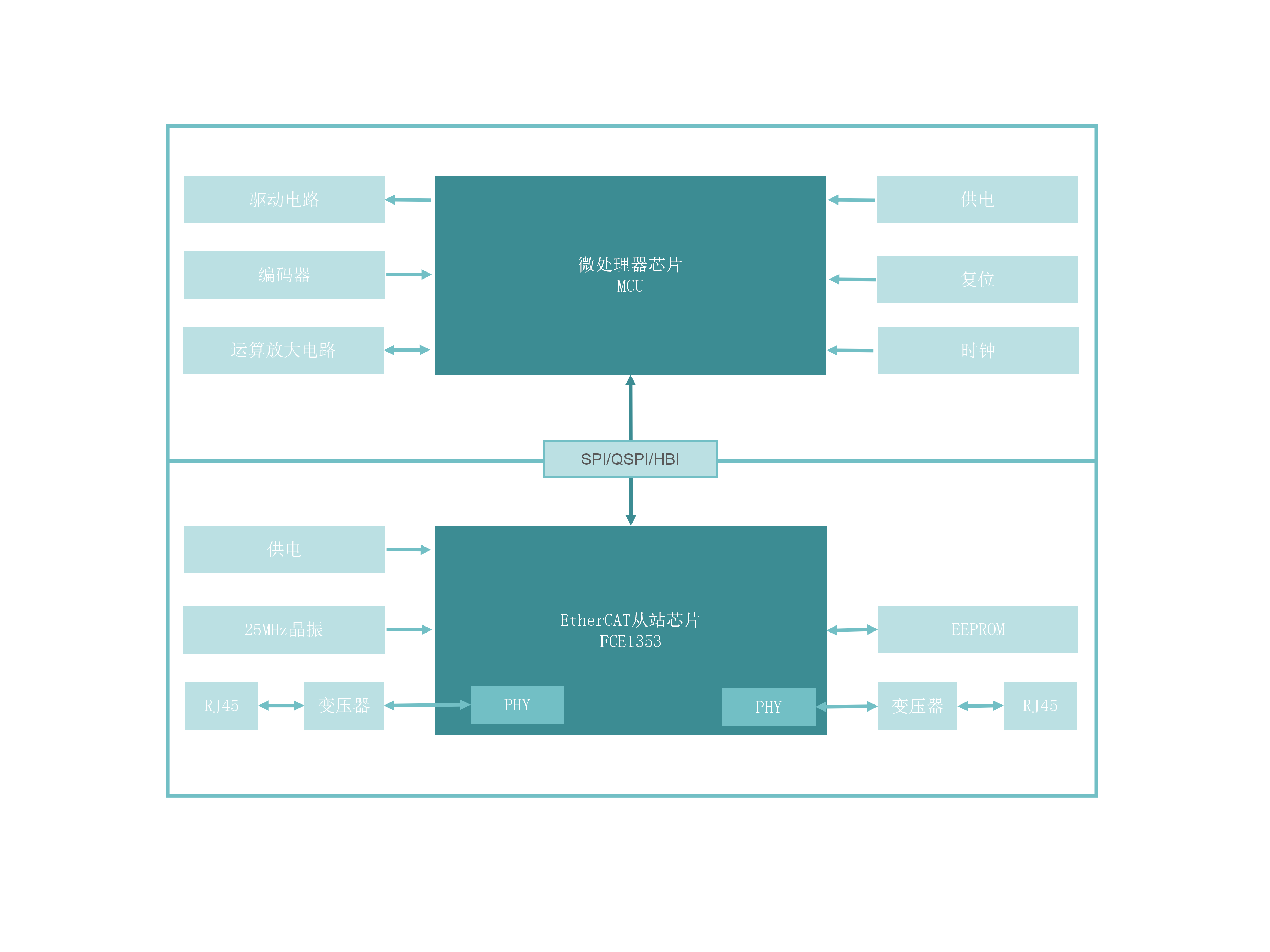

典型EtherCAT伺服驱动器结构

现阶段情况是长期依赖进口ESC芯片也给国内伺服厂商带来了诸多痛点：一方面，进口芯片采购成本居高不下，还时常面临原厂供货周期波动、断供缺货的风险，给企业规模化生产和稳定交付带来了不小的不确定性；另一方面，进口芯片的功能定义固定，国内厂商很难根据国产伺服的细分应用场景做定制化调整，原厂本土技术支持响应速度也难以满足国内厂商快速迭代的研发需求。

二、FCE1353如何“接棒”LAN9252/3？

近年来，国内半导体设计厂商加快了自主EtherCAT ESC芯片的研发落地进程，多款已实现量产的国产ESC芯片，已经在功能完整性、通信稳定性、环境适应性等指标上达到了进口同类产品的水平，不仅完整兼容业内通用的“MCU+独立ESC”经典架构，无需厂商进行大规模软硬件重构就能完成替代导入，还在集成度、功耗控制以及定制化服务上具备天然优势。随着越来越多国产伺服厂商完成国产ESC芯片的验证与量产导入，原本被进口产品长期把持的中低端ESC芯片市场正逐步打破垄断，这不仅为国内伺服产业带来了更具性价比的核心器件选择，更夯实了国产工业自动化的供应链安全基础，为整个伺服产业向中高端市场升级筑牢了核心器件层面的保障。 一套完整的 EtherCAT 伺服驱动器，硬件上可划分为 “通信单元” 与 “控制功率单元”，软件上则形成分层架构，两者通过 FCE1353 的 DPRAM 实现数据交互。这套架构与经典的 “MCU+LAN9252/3” 方案完全同源，原有成熟方案可直接平移复用。FCE1353 的硬件资源完全覆盖通用伺服的通信需求，和 LAN9252/3 一样，内置两路符合 100BASE-TX 标准的以太网物理层收发器，支持全双工通信与自动交叉检测，对外只需要连接网络变压器与 RJ45 接口即可构成双网口。

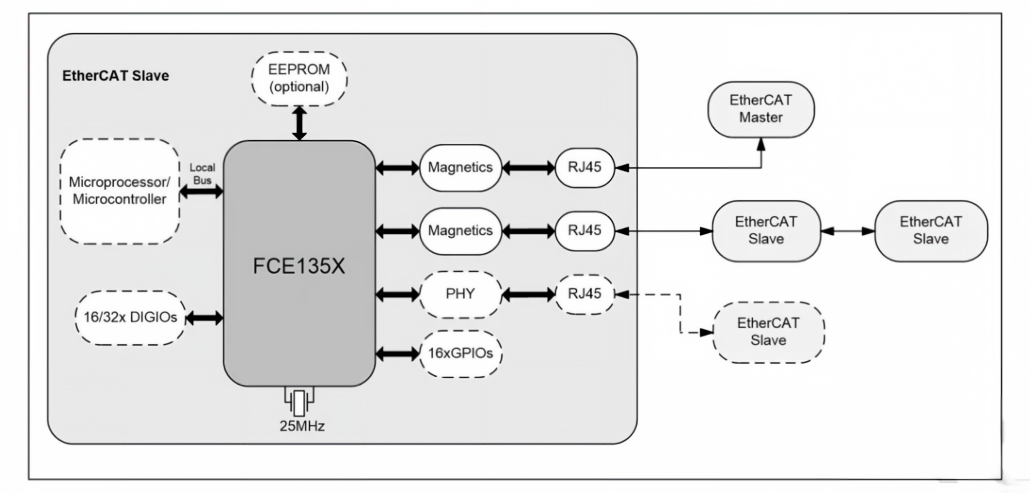

FCE1353芯片系统框图

FCE1353 同样提供三种（SPI、QSPI、HBI）与 MCU 连接的接口方式，完全兼容 LAN9252/3 的接口定义，适配不同性能等级的主控，FCE1353 采用与 LAN9252/3 兼容的引脚定义，原有 LAN9252/3     的 PCB 设计可以直接贴片使用，无需改版布线，可降低硬件替代的成本与周期。这不仅节省了 BOM 成本(pcb设计开发成本)，更避免了外接 PHY 带来的 MII 接口布线、时钟同步、兼容性调试等问题，对于 PCB 布局空间紧张的小型伺服驱动器非常友好。使用FCE1353 替代LAN9252/LAN9253优势在：

• 硬件高度兼容：功能对标进口芯片FCE1353 与 LAN9252/3 规格对齐，内置两路 100BASE-TX 全双工以太网 PHY，无需外挂 PHY 芯片，单芯片即可搭建 EtherCAT 双网口线型拓扑，实现Pin to Pin 兼容 LAN9252/3。
• 本土供应链与成本优势：作为国产芯片，FCE1353 在采购成本、交付周期上具备天然优势。面对价格敏感的国产伺服市场，单台器件成本优势经过批量放大，能够显著提升整机利润；同时本土供应链交付稳定性更强，可有效抵御行业周期波动带来的供货风险。
• 方案迁移成本低：助力中小企业快速量产研发资源有限的中小设备厂商首要需求是降低开发风险、缩短上市周期。LAN9252/3 拥有大量成熟参考设计与工程实践积累；FCE1353 实现硬件引脚、软件协议栈双向兼容，原有基于 LAN9252/3 的成熟方案可近乎零成本完成替换。 --协议层面：兼容 SSC 工具生成的标准从站代码； --调试层面：适配 TwinCAT 等主流主站，ESI 配置、PDO 映射、DC 分布式时钟同步流程与 LAN9252/3 完全统一。
• 本地化技术支持：相比进口芯片多层代理的支持模式，FCE1353 原厂可提供直接技术对接，故障响应速度更快，同时支持定制化技术服务，进一步降低开发调试难度。

三、FCE1353设计要点与替代避坑指南

“MCU+FCE1353” 方案原理清晰，且有成熟的 LAN9252/3 方案做参考，但要做出稳定可靠的工业级产品，硬件与软件上仍有不少需要注意的细节，同时替代过程中也有明确的优化路径。

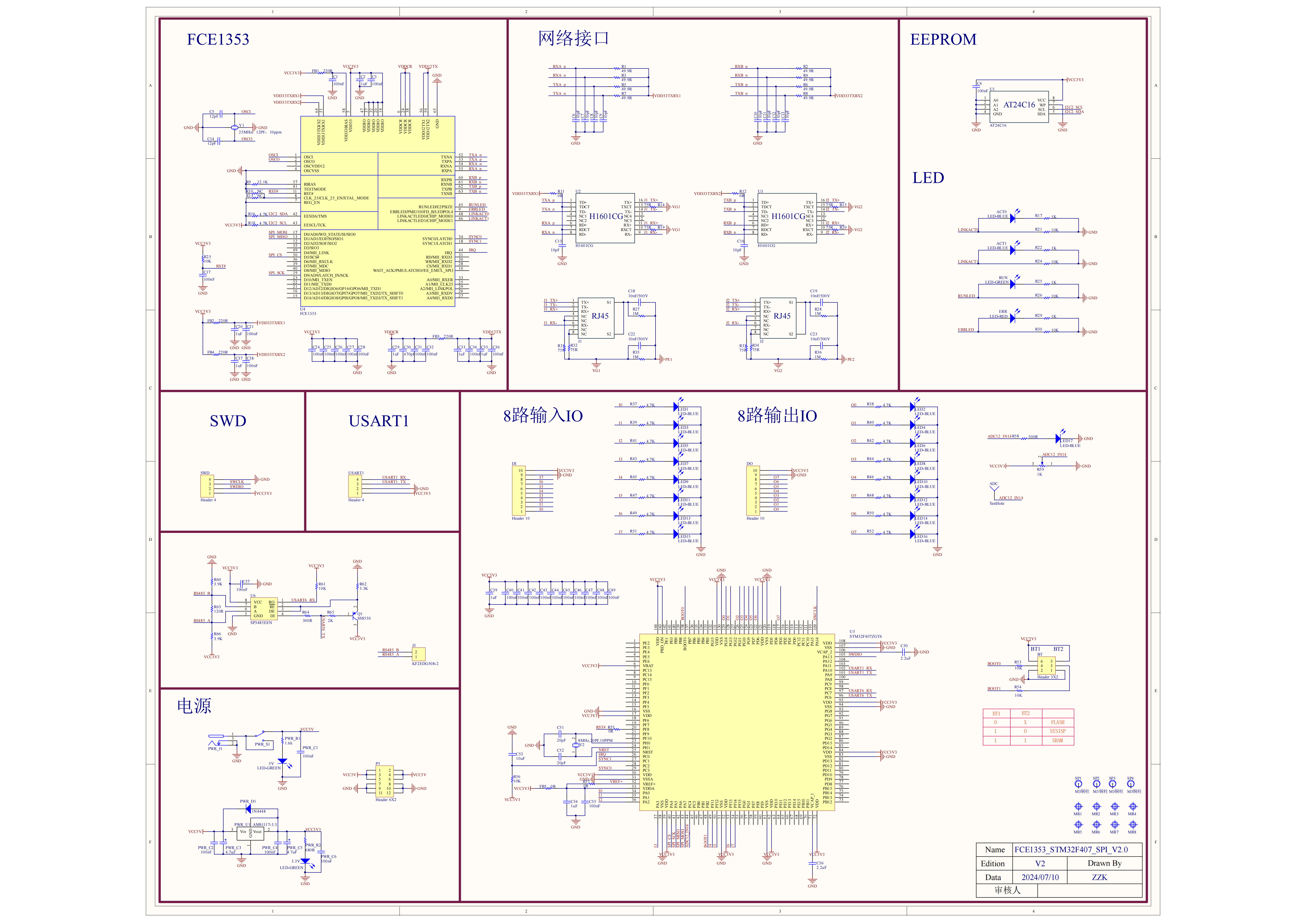

FCE1353+STM32F407开发板原理图

1.硬件设计注意事项

• FCE1353 的 25MHz 参考时钟建议使用 ±25ppm 以内的工业级晶振，时钟偏差过大会导致 DC 同步失准、链路频繁丢包甚至无法通信，是新手最容易踩的坑；若沿用原有 LAN9252/3 的晶振电路，可直接复用。
• 电源纹波控制建议为 FCE1353 设计独立的 3.3V 供电回路，使用低纹波 LDO 或 DCDC，电源纹波控制在 50mV 以内，避免干扰 PHY 模拟电路；
• PCB 布线规范以太网差分对严格做阻抗控制与等长处理，误差控制在 5mil 以内；晶振走线尽量短，远离功率回路与高频干扰源；SPI/HBI 并行线注意长度匹配与时序裕量。若为替代改版，原有 LAN9252/3 的 PCB 布线可直接沿用，无需重新做阻抗与等长设计，但需要注意时序时序裕量。
• 中断引脚连接务必将 FCE1353 的中断引脚接到 MCU 的外部中断上，不要用纯轮询方式，否则会增大通信延迟与抖动。

2.软件优化要点

• 中断优先级合理分配：EtherCAT 数据中断优先级最高，其他中断优先级都比EtherCAT中断优先级低，和其他中断处理的办法是中断错位处理，避免通信抢占算法执行导致控制抖动；
• DC 同步模式选择：高性能伺服建议使用 DC 同步模式，由 FCE1353 的同步信号触发控制周期，保证多轴之间的严格同步；经济型产品也可以使用 SM 同步，降低实现难度；
• PDO 数据精简：合理规划 PDO 映射内容，只传输必要的控制与状态数据，减少每帧数据长度，有助于提升总线刷新频率与稳定性；
• 状态异常容错：做好通信中断、总线掉线、同步丢失等异常处理，保证驱动器进入安全状态，避免飞车或过流损坏。

3.从 LAN9252/3替代的落地建议

• 硬件端：若原有方案采用 LAN9253/9252，可直接在原 PCB 上贴片 FCE1353 进行验证，无需改版；若为全新设计，可直接参考方芯官网（https://www.funcience.com/）FCE1353 参考设计，与 LAN9252/3 设计规范基本一致；
• 软件端：优先复用原有 LAN9252/3 的协议栈代码，仅需修改底层寄存器读写接口与初始化逻辑，应用层代码完全无需改动，通常可很快完成基础通信移植；具体的差异参见FCE135X与LAN925X差异说明

测试验证：重点验证 DC 同步精度、长时间通信稳定性、不同主站兼容性，以及高低温环境下的可靠性，方芯可提供完整的测试指导与技术支持。

结语

随着国产芯片生态的持续完善，“国产 MCU + 国产 ESC” 的全自主方案，将成为国产伺服驱动器的主流配置。而 FCE1353 作为 LAN9252/3 的优选替代，正是这一趋势中的核心代表。从 “MCU+LAN9252/3” 到 “MCU+FCE1353”，变化的是芯片的国产化，不变的是国产伺服产业追求 “低成本、快落地、高可靠” 的核心诉求。LAN9252/3 开启了 EtherCAT 伺服的普及之门，让大量中小厂商快速跨过了总线技术门槛；而以 FCE1353 为代表的国产 ESC 芯片，则正在接过接力棒，用更稳定的供应链、更优质的本土服务、更具竞争力的成本，助力国产伺服在替代深水区走得更快、更稳。它不是性能最强的方案，却是当下最适合国产伺服产业化普及的国产替代方案。在工业自主化的浪潮中，FCE1353 这类本土核心芯片的崛起，也正在为国产伺服的全面突围打下最坚实的基础。
