WebPlotDigitizer数据提取神器指南

本内容介绍的图形数据获取工具的官网：https://apps.automeris.io/wpd4/，另外还有 Plot Digitizer、Desmos、Wolfram Alpha 等自动提取坐标软件。

对于示波器获取到的波形（尤其不规则波形）的积分，需要取得各个时刻电压、电流值，此法较为方便。

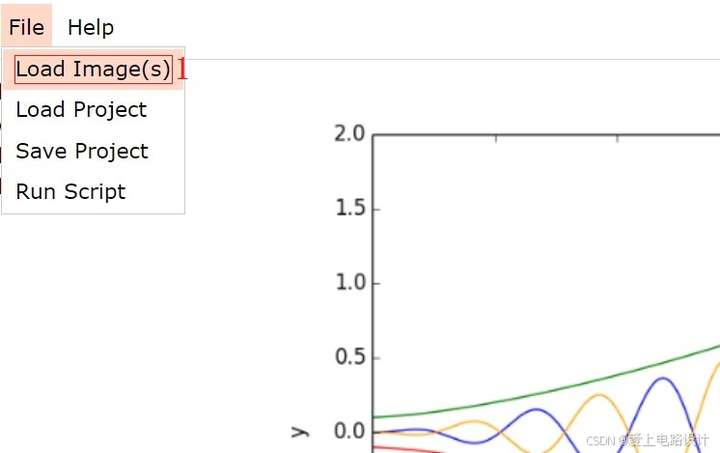

1、载入需获取数据的图片

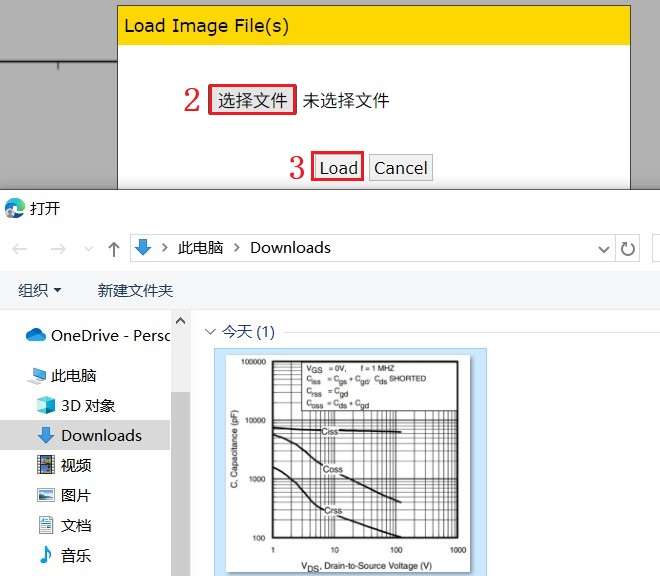

这里我们针对 MOS管电容参数，如下图所示。

2、选择坐标轴类型

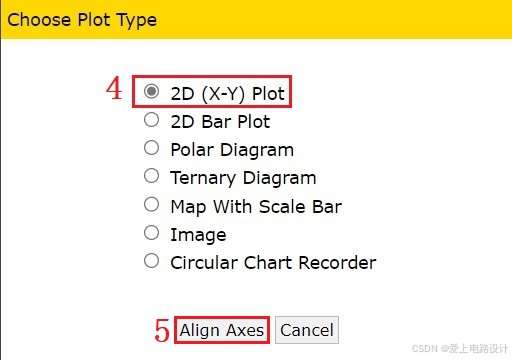

最常规的是第一个选项“2D(X-YT) Plot”，即二维的 XY轴。

3、确定坐标点并输入数据

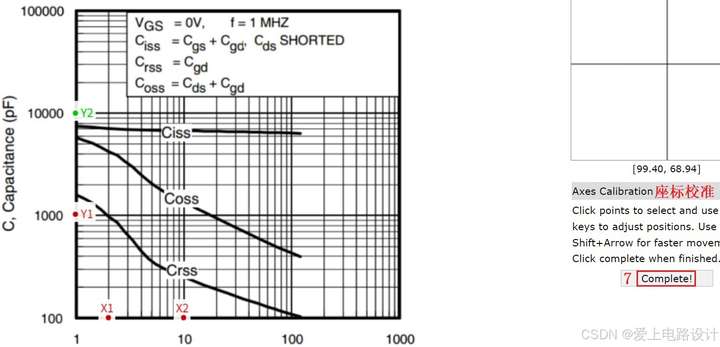

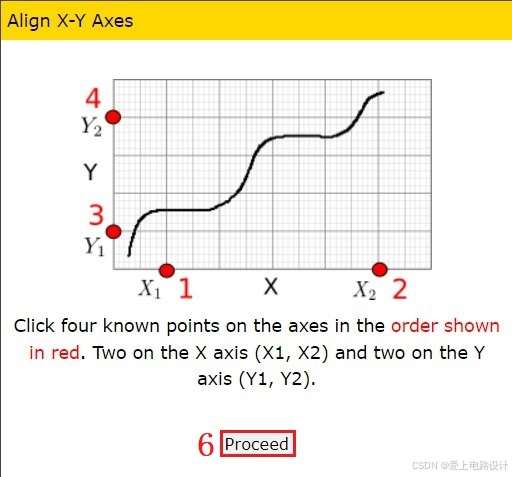

鼠标处出现十字星标，按顺序在 X 和 Y轴各选择两个点(X1、X2和Y1、Y2)，点击 Complete 进行后续校准。

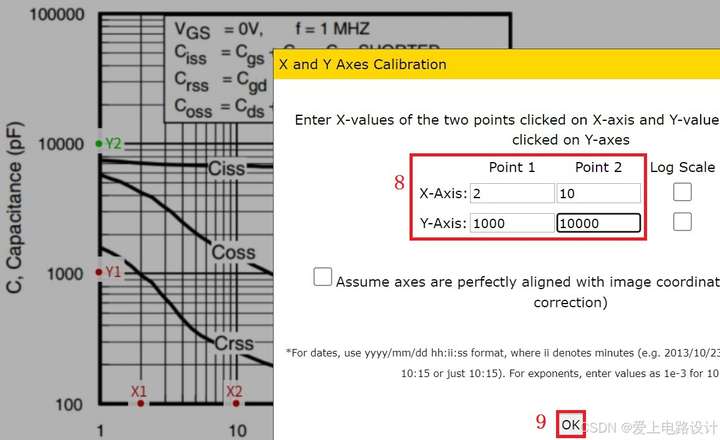

在右侧栏输入相应的数值，如 8处所示。

4、大量获取数据点

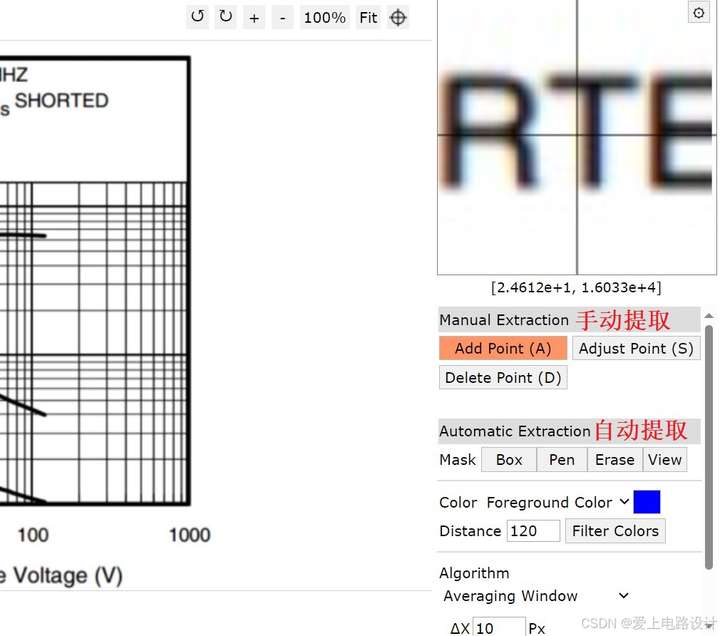

一般先使用自动提取获取大量数据点，然后再使用手动提取对数据点进行局部调整。

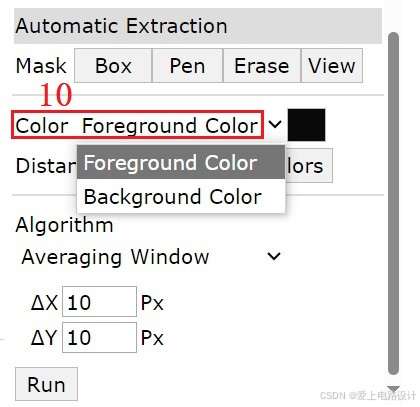

在使用自动提取时，首先需要进行前置色和背景色的设置。比如案例中要提取的“MOS管电容参数”曲线线条为黑色，背景色为白色。那么前置色 Foreground 需要设置为黑色，背景色 Background 需要设置为白色。一定要设置好，否则数据点显示不出来。

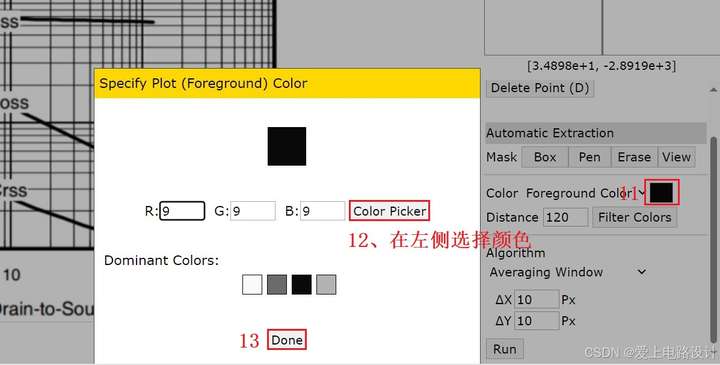

设置颜色可以通过设置 RGB 的具体值来实现，也可以直接在自动识别的主要颜色 Dominant Colors 中进行选择。

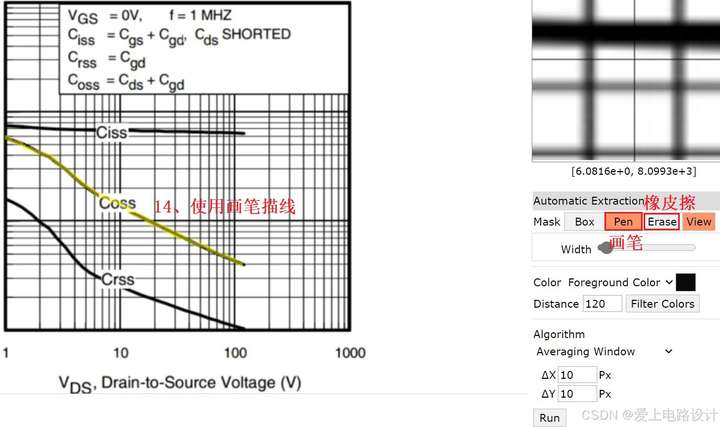

为了追求更精确的提取数据点，一般选择画笔Pen而不是矩形框Box。设置好合适的线宽Width，就可以沿着曲线进行描绘了，如下图 14处。

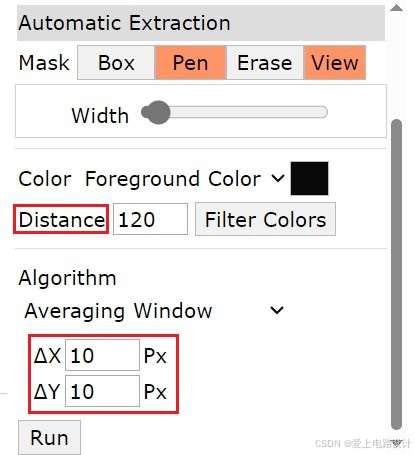

​修改右侧栏中 Distance 和 Px、Py的取值像素大小来进一步调整数据点的数量和准确度。

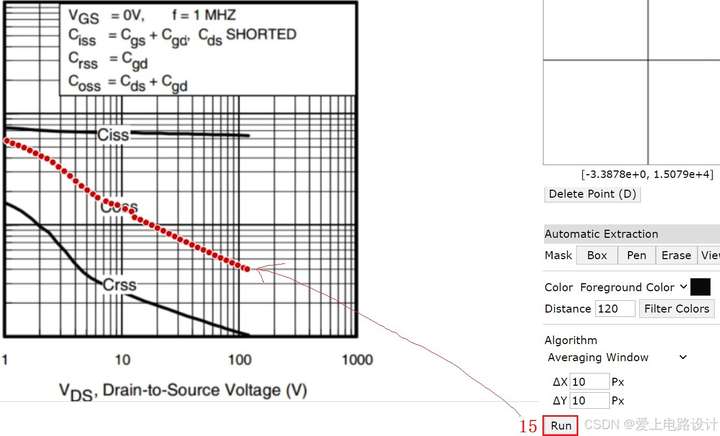

点击“Run”后，就会生成下图左侧的数据点。

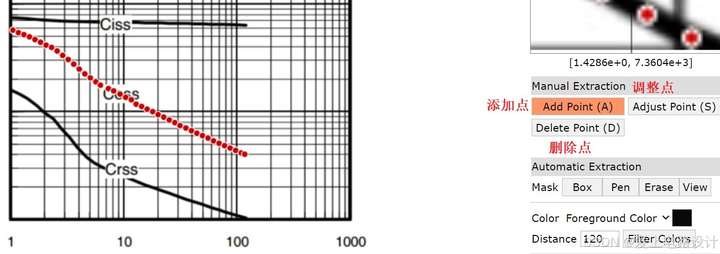

如果发现描绘的部分需要补充数据点，或是有个别几个偏差较大的点，这个时候用 Manual Extraction 进行局部调整。

5、查看数据点

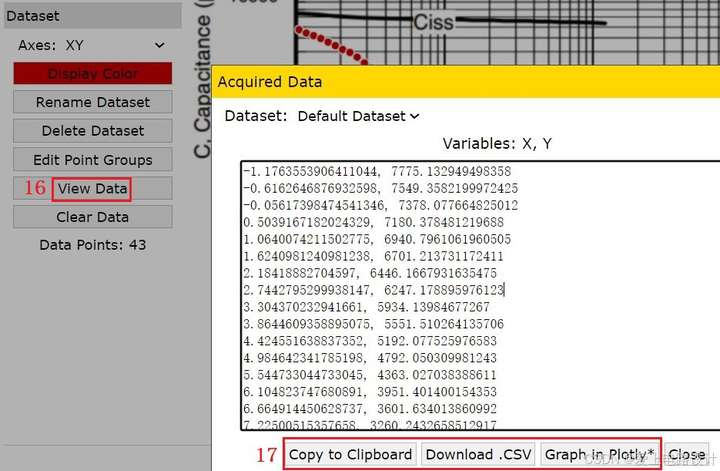

可以看到所有数据点对应的值，并支持导出下载为相应的格式（如下图17处），方便后续的应用。

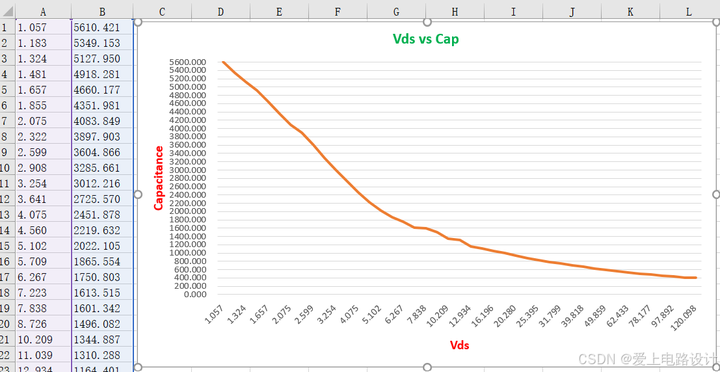

可以通过“Graph in Plotly”或者 Excel 表格，原文件下载：Excel还原WebPlotDigitizer的图表。

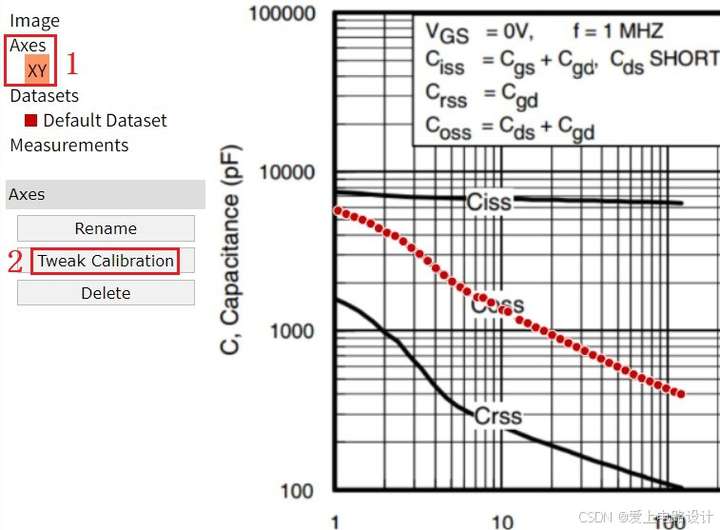

6、修改Axes的数据

如若发现数据出入较大，需要修改 Axes。

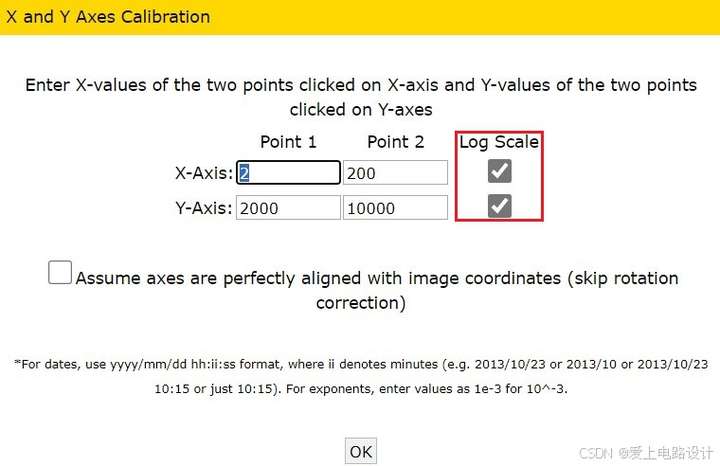

注意：X轴与Y轴不等距，呈对数关系，其设置如下图。
