EtherCAT从站应用开发全攻略：从硬件到认证的避坑指南（2）

上期内容中，我们围绕 EtherCAT 从站开发，拆解了硬件选型、电路设计、软件架构、通信参数配置以及分布式时钟（DC）同步的设计要点与规范，帮大家夯实了从站原型开发与功能实现的基础。本期我们继续沿着完整开发流程深入讲解，首先带大家吃透 EtherCAT 从站状态机（ESM）的运行逻辑、状态转换规则与全套错误处理机制，这也是保障设备可靠运行的核心指挥体系。

一、状态机 (ESM)

EtherCAT 从站状态机 (ESM) 定义了从站的运行状态和状态转换规则，它是主站管理从站的核心机制。完整、正确地实现状态机是从站稳定运行的基础。

1. 四个基本状态

EtherCAT 定义了四个基本运行状态，每个状态都有明确的行为规范：

•INIT (初始化) 状态：仅初始化 ESC 硬件，不进行任何通信

•PRE-OP (预操作) 状态：允许邮箱通信 (SDO)，禁止 PDO 通信

•SAFE-OP (安全操作) 状态：允许 PDO 输入通信，输出被禁止或置为安全值

•OP (操作) 状态：正常运行状态，PDO 输入输出都有效

2. 状态转换要求

• 必须完整实现四个基本状态之间的所有合法转换
• 每个状态转换都必须有明确的超时处理机制
• 状态转换失败时，必须返回正确的 AL Status Code 错误代码
• 支持从任何状态转换到 INIT 状态的复位操作

3. 错误处理机制

• 实现 AL Status Code 错误代码上报机制，主站可以通过读取 AL Status Code 了解从站错误
• 支持错误复位功能，可以通过控制字或硬件复位清除错误
• 关键错误应触发状态机自动回退到 SAFE-OP 或 PRE-OP 状态，确保系统安全

二、测试与认证

全面的测试和认证是 EtherCAT 从站产品走向市场的必经之路，它不仅能保证产品的质量和稳定性，还能确保与不同主站设备的兼容性。

1. 功能测试

功能测试用于验证从站的基本功能是否正常工作：

• 使用 TwinCAT 或Codesys等主站软件进行基本通信测试
• 验证所有状态转换是否正常，状态转换超时处理是否正确
• 测试 PDO 数据的读写正确性和实时性
• 测试 SDO 参数的读写功能
• 测试错误处理和复位功能

2. 性能测试

性能测试用于验证从站的实时性和稳定性

• 测量 DC 同步精度和抖动值
• 测试不同控制周期下的通信稳定性
• 进行 72 小时以上的长时间稳定性测试
• 测试从站数量增加对系统性能的影响

3. 一致性测试

 一致性测试是 ETG 认证的必要条件，用于验证从站是否符合 EtherCAT 标准：

• 使用 ETG 官方的 Conformance Test Tool (CTT) 进行测试
• 必须通过所有强制测试用例
• 测试覆盖物理层、数据链路层、应用层和 CoE 协议
• 生成完整的一致性测试报告

4. ETG 认证

通过 ETG 认证的产品可以使用 EtherCAT 标志，并被列入 ETG 官方产品目录，这对于产品的市场推广非常重要。

认证流程

1.加入 EtherCAT 技术协会 (ETG)

2.完成一致性测试并生成测试报告

3.提交测试报告和产品信息给 ETG 审核

4.审核通过后获得 ETG 认证证书和标志使用权

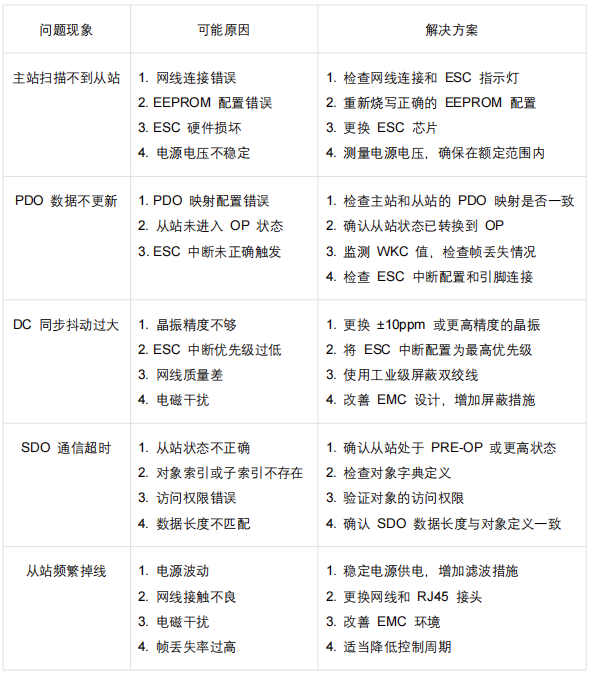

三、常见问题与解决方案

在 EtherCAT 从站开发过程中，开发者经常会遇到各种问题。以下是一些最常见的问题及其解决方案：

四、最佳实践总结

EtherCAT 从站开发是一项系统工程，需要开发者在硬件设计、软件实现、测试认证等各个环节都严格把关。以下是基于多年工程实践总结的最佳实践：

• 硬件优先：EtherCAT 的性能很大程度上取决于硬件设计，特别是时钟电路和电源设计。在硬件设计阶段多花时间，避免后期返工。
• 遵循标准：严格遵循 ETG 标准和 CiA 设备配置文件，这是保证与不同主站兼容性的基础。
• 官方工具：使用 ETG 官方的 SSC 工具和 CTT 工具，它们可以大大提高开发效率，减少协议实现错误。
• 实时性保障：将 EtherCAT 通信处理放在最高优先级，避免被其他任务抢占。
• 完善的错误处理：实现全面的错误检测和处理机制，便于现场故障排查和维护。
• 充分测试：进行全面的功能测试、性能测试和一致性测试，确保产品质量。
• 文档完善：提供详细的用户手册、对象字典说明和故障诊断指南，方便用户使用和维护。

EtherCAT 技术虽然复杂，但只要掌握了核心原理和开发要点，遵循标准和最佳实践，就能够开发出高性能、高可靠性的 EtherCAT 从站产品。希望本文能够帮助广大开发者在 EtherCAT 从站开发的道路上少走弯路，顺利完成项目开发。

小结

本期围绕 EtherCAT 从站状态机、全流程测试、ETG 认证、常见故障及工程最佳实践展开完整讲解，补齐了从功能开发到合规量产的关键环节。结合两期全部内容，完整覆盖从硬件、软件、通信同步、状态逻辑到测试认证的全开发链路，梳理了各阶段核心规范与避坑要点，形成一套完整可落地的 EtherCAT 从站开发实操指南。
