从一张图片到数字孪生：机器人在 Web 中如何展示

打开一个机器人管理平台时，我们可能看到一张产品图、一段演示视频，也可能看到一个能够旋转、播放动作，甚至与真实机器人同步的 3D 模型。

这些界面看起来都在“展示机器人”，背后的数据、运行时和交互能力却完全不同。尤其是一个机器人在页面里动了起来，并不意味着浏览器正在进行完整的物理仿真：它可能只是在播放视频，也可能是在逐帧回放一组已经计算好的关节姿态。

本文从实现方式、视觉效果和适用场景三个角度，介绍机器人在 Web 中常见的展示方案，并重点说明静态模型预览、动作轨迹回放与物理仿真之间的区别。

一条由轻到重的能力阶梯

机器人 Web 展示大致可以分成以下几个层级：

层级越高，交互能力通常越强，但资源要求、计算开销和系统复杂度也会随之增加。实际产品不需要一味追求最高层级，而应该根据页面目标选择成本最低、表达最准确的方式。

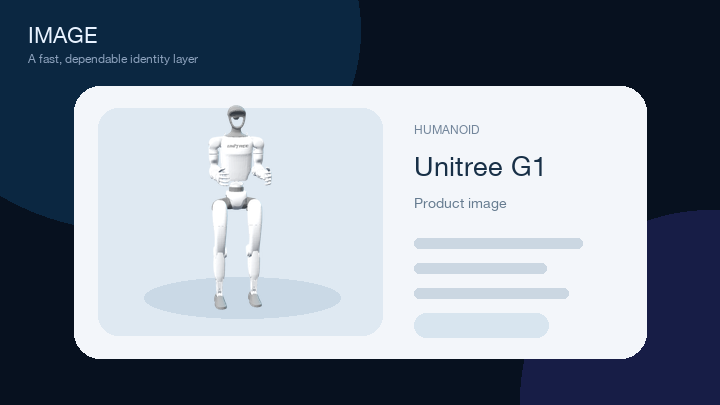

1. 图片：最低成本的机器人身份表达

图片是最简单、最稳定的展示方式。它不需要解析模型，也不依赖 WebGL，在低性能设备和弱网络环境下仍能快速呈现。

图片最适合：

• 机器人列表中的头像和缩略图；
• 型号、厂商和外观的快速识别；
• 3D 资源缺失或加载失败时的占位展示；
• SEO、分享卡片和首屏骨架。

它的限制也很直接：用户只能看到拍摄者预先选择的角度，无法检查机器人背面、关节结构或局部 mesh，也无法表达机器人当前姿态。

因此，图片解决的是“这是谁”的问题，而不是“它现在是什么状态”。

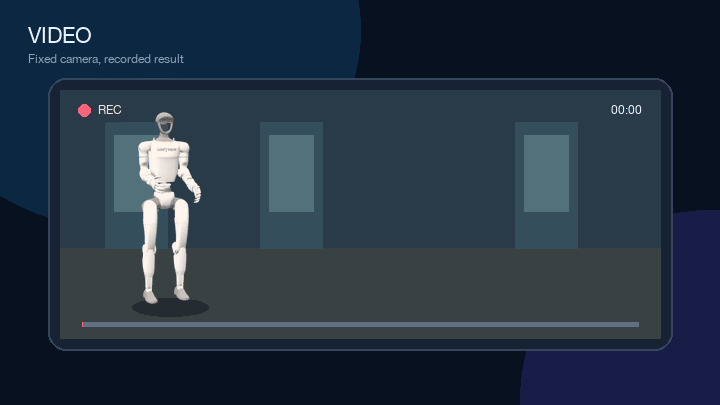

2. 视频：用最确定的方式呈现动作效果

如果目标是展示一个动作最终看起来如何，视频往往比实时 3D 更高效。它能够保留真实场景中的光照、材质、声音和人与机器人的互动，而且在浏览器中具有成熟的编码和流媒体支持。

视频适合产品演示、训练素材审阅和真实操作记录，但它本质上是固定视角的二维结果。用户不能自由转动相机，也不能读取某一帧的关节角度，更不能把模型与环境中的其他空间数据组合起来。

视频还容易造成一种误解：画面中的机器人在真实世界里完成了动作，不代表当前平台已经拥有这套动作的结构化轨迹。只有当视频进一步经过动作捕捉、姿态估计、重定向和轨迹优化之后，才可能得到可供机器人模型回放或执行的关节数据。

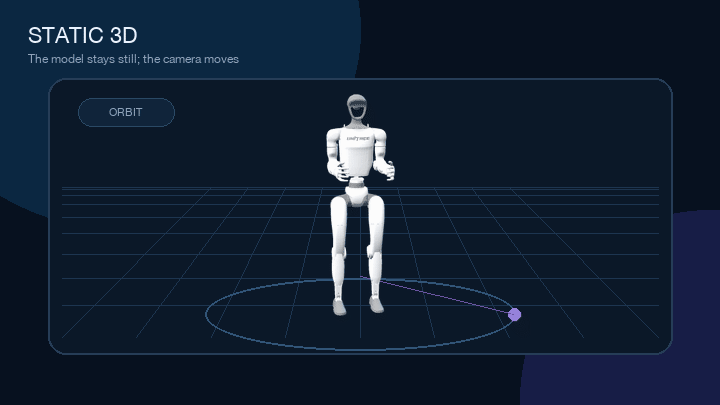

3. 静态 3D：把机器人模型放进浏览器

静态 3D 预览会把机器人的几何模型加载进 WebGL 场景。用户可以旋转视角、缩放、平移，并从任意角度检查机器人。

常见资源格式包括：

• glTF/GLB：面向实时渲染，材质和资源组织对 Web 较友好；
• URDF：描述机器人的 link、joint、visual、collision 等结构，在 ROS 生态中常见；
• MJCF：面向 MuJoCo 的模型描述，除几何结构外还包含物理与执行器相关信息；
• OBJ、STL、DAE：常作为 URDF 或 MJCF 引用的 mesh 资产。

一个静态 URDF 查看器如何工作

一个典型的静态 URDF 查看器会使用 Three.js 和 URDFLoader 加载 URDF 及其 mesh，并在场景中加入相机、灯光、地面和网格。

加载完成后，组件会根据机器人包围盒自动调整相机，并提供“重置视角”和“适配视野”等基础操作。用户看到的是一个可以自由观察的 3D 机器人，但组件不会持续修改其关节状态，所以机器人像一尊可以环绕观看的“数字雕像”。

它的优势是：

• 依赖少、加载链路短；
• 不需要 MuJoCo WASM 或动作 manifest；
• 适合快速确认 URDF、mesh 路径、比例和坐标方向；
• 可以作为动作资源不完整时的降级预览。

它不能回答“这个动作怎么做”，只能回答“这个机器人长什么样、模型能否正确加载”。

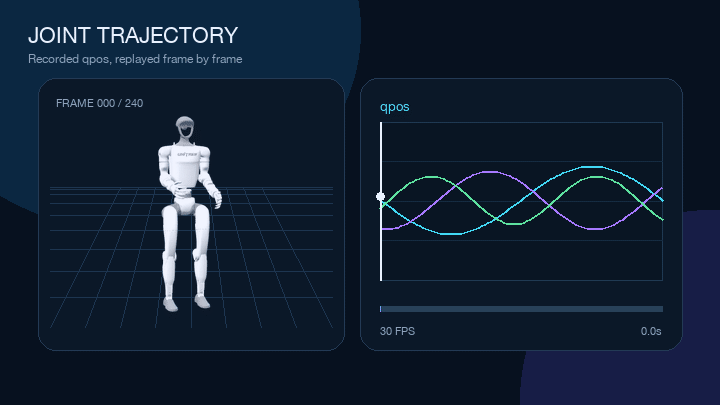

4. 关节动画：让模型按照轨迹动起来

让 3D 模型动起来，至少需要两部分信息：

1. 一个具有明确关节结构的机器人模型；
2. 随时间变化的关节状态序列。

在 MuJoCo 中，qpos 表示模型的广义位置。它可能包含机器人的根位姿、旋转四元数，以及各个关节的位置。轨迹文件可以理解为一张按时间排列的姿态表：每一行是一帧，每一列对应某个自由度。

浏览器按照轨迹指定的 FPS 选择当前帧，把这一帧的 qpos 写入模型状态，再进行正向运动学计算和渲染，就能产生连续运动的效果。

一个轨迹播放器如何工作

一个基于 MuJoCo WASM 的轨迹播放器属于轨迹回放层。它的主要加载流程是：

1. 读取 trajectory manifest，获取机器人模型和动作目录；
2. 加载 MuJoCo WASM；
3. 下载 MJCF 和 mesh 资产；
4. 在浏览器中编译 MjModel 并创建 MjData；
5. 按需加载动作对应的 qpos 二进制文件；
6. 根据时间逐帧写入 qpos，调用 mj_forward 更新机器人姿态；
7. 使用 Three.js mesh 或 Canvas 骨架模式绘制结果。

播放器通常会向页面提供播放、停止、重置姿态、适配相机和查询可用动作等能力。因此，页面不仅能展示模型，还能从外部动作列表控制播放、停止和切换动作，并监听加载、播放和结束状态。

这是不是物理仿真？

严格来说，这种动作预览更接近“基于 MuJoCo 模型的 qpos 轨迹回放”，而不是完整的动力学仿真。

它确实使用 MuJoCo 模型来计算各个 body 和 geom 在当前姿态下的位置，但机器人的运动主要由预先生成的 qpos 帧决定。组件没有让控制器在重力、惯性、接触和外力作用下自主积分出下一时刻状态。

可以用录像来类比：

• qpos 轨迹回放像一卷可以换视角观看的“3D 录像”；
• 动力学仿真则像把机器人、控制器和环境一起放进一个实时运行的实验场。

这种区别非常重要。轨迹回放可以验证动作数据是否正确、姿态是否自然、模型自由度是否匹配，但不能单独证明机器人在真实物理环境中一定站得稳、不会滑倒或不会发生碰撞。

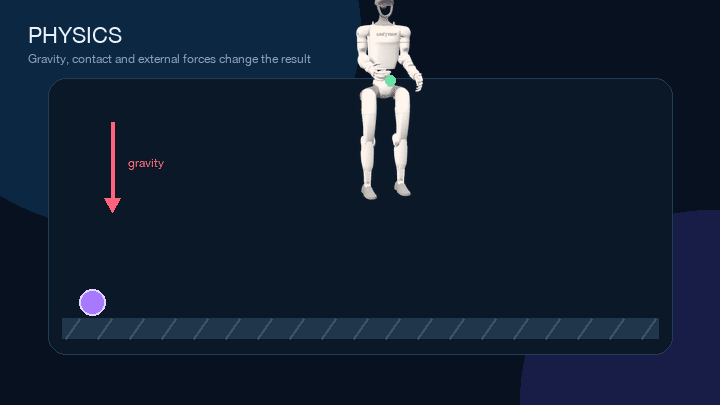

5. 浏览器物理仿真：让运动由规则产生

完整物理仿真不再逐帧指定机器人的最终姿态，而是向执行器施加位置、速度或力矩控制，由物理引擎根据质量、惯量、重力、约束、摩擦和接触计算后续状态。

在 Web 中实现这一层，通常需要：

• 通过 WebAssembly 运行 MuJoCo 等物理引擎；
• 以固定时间步推进仿真，处理渲染帧率与仿真频率的差异；
• 加载机器人、地面、障碍物和碰撞几何；
• 实现控制器输入、暂停、单步、复位和状态观测；
• 在主线程负载过高时使用 Web Worker 或其他隔离策略；
• 对低端设备提供画质、频率或功能降级。

它适合控制算法教学、交互式实验和轻量策略验证，但浏览器中的结果仍需要谨慎解释。物理模型参数、碰撞几何、求解器设置和执行器模型只要与真机存在偏差，就会产生仿真到现实之间的差距。

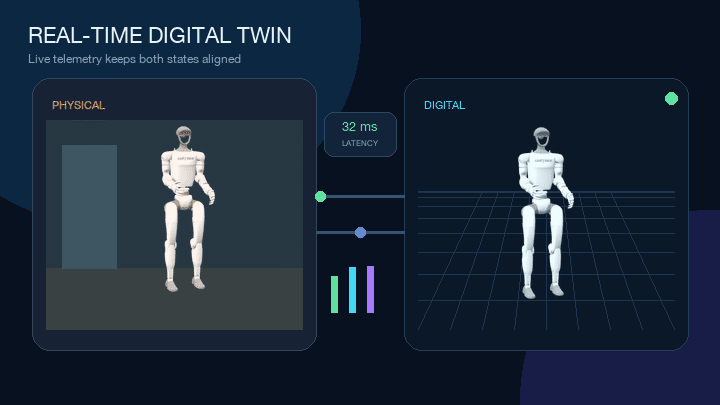

6. 实时数字孪生：让 Web 模型跟随真机

数字孪生的重点不是“在浏览器里自己演算”，而是“持续接收真实系统状态，并用虚拟模型表达出来”。

典型数据包括：

• 各关节的位置、速度、力矩和温度；
• 机器人在地图或世界坐标系中的位姿；
• IMU、里程计、电量和设备健康状态；
• 相机、激光雷达和点云；
• 当前任务、控制模式和告警信息。

数字孪生可以把 3D 模型、地图、轨迹、传感器视锥和历史路径叠加在同一空间中。它比单纯的视频更适合监控和诊断，因为用户既能观察整体姿态，也能选择关节或部件查看结构化数据。

但实时同步还会带来新的工程问题：网络抖动、乱序、数据丢失、坐标系转换、时钟对齐和断线重连。前端通常需要缓冲和插值，避免模型因为遥测频率不稳定而抖动；对控制指令则要明确区分“界面预测状态”和“机器人确认状态”，不能只依赖视觉上看起来已经执行。

同样是“动起来”，效果为什么不一样

评价机器人 Web 展示效果时，至少要关注以下几个维度。

视觉真实性

高质量 mesh、PBR 材质、阴影和环境光可以增强真实感，但也会增加资源体积和 GPU 压力。机器人管理工具通常更重视结构清晰和状态可读，而不是追求游戏级画面。

运动真实性

运动平滑不等于运动物理正确。视频、关键帧插值和 qpos 回放都可以非常流畅，但只有包含动力学、接触和控制器闭环的系统，才能进一步回答受力和稳定性问题。

数据可解释性

视频擅长讲故事，结构化 3D 状态则更适合分析。后者可以关联关节名称、动作帧、时间戳和异常指标，让用户从“看见不对劲”进一步走到“定位哪个关节、哪一帧不对”。

交互自由度

静态图片和视频限制了观察视角；3D 预览允许自由查看；物理仿真和数字孪生还可以加入选取、测量、控制和空间标注。交互能力越强，越需要防止误操作，并区分只读预览与真实控制。

一种实用的自动降级策略

在机器人轨迹管理页面中，预览区可以根据当前机器人可用的资源自动选择展示方式：

1. 如果动作清单、物理模型和轨迹数据齐全，提供动作轨迹回放；
2. 如果动作资源不完整，但存在 URDF，则退回静态 3D 预览，只展示机器人外观；
3. 如果连 URDF 都不存在，显示“模型预览不可用”。

这不是三种互相竞争的实现，而是一条明确的能力降级链：

动作 manifest + MJCF + qpos
          ↓ 缺失
      URDF + mesh
          ↓ 缺失
      图片或空状态

因此，一个采用该策略的预览区域可能表现出不同能力：有的机器人可以播放动作，有的只能静态查看，还有的只能显示基本信息。决定差异的不是 UI 是否偶然失效，而是模型与动作资源是否达到了对应预览层级的要求。

如何为产品选择展示方案

在一个成熟的平台中，这些方式通常会组合使用。例如，机器人列表使用图片保证加载速度；模型详情页提供静态 3D；动作库使用轨迹回放；遥操作页面则同时展示低延迟视频、遥测数据和数字孪生状态。

工程实践中的关键问题

1. 统一坐标系和单位

不同格式可能使用不同的上轴、前向方向和长度单位。如果没有统一约定，常见现象包括机器人横躺、面向错误、悬空或缩放异常。加载后做一次旋转只能修复表象，长期仍应在资产管线中明确坐标规范。

2. 保证关节顺序与轨迹布局匹配

qpos 数组不是一组可以随意对应的数字。模型的 nq、自由关节布局、四元数顺序和轨迹生成工具必须保持一致。播放器应检查 qposSize 与模型 nq，并在不匹配时直接报错，避免播放出看似诡异但难以定位的问题。

3. 正确处理 mesh 地址

URDF 和 MJCF 经常引用相对路径或 package:// 路径。Web 端无法天然理解本地 ROS package，需要通过资产基础地址、package 映射或资源清单将文件转换成可访问的 HTTP URL。

4. 控制首屏与内存成本

mesh、纹理、WASM 和轨迹文件可能同时占用大量网络和内存。可以采用按需加载动作、轨迹缓存、并发数限制、资源压缩和低模版本。卸载组件时还要释放 geometry、material、renderer 和 WASM 对象，避免在切换机器人后持续占用 GPU 内存。

5. 把加载失败设计成正常路径

机器人资源通常由多种工具生成并分散存储，缺少某个 mesh、跨域配置错误或 manifest 版本不一致并不罕见。清晰的加载进度、具体错误提示和静态降级，比一个无限旋转的 loading 更有价值。

结语

“在 Web 中展示机器人”不是单一功能，而是一组从媒体展示、模型查看、轨迹回放到实时同步的能力。

图片和视频提供低成本、确定性的表达；静态 3D 让用户能够检查空间结构；qpos 回放把动作变成可以自由观察和分析的数据；物理仿真进一步引入环境和动力学；数字孪生则把页面连接到正在运行的真实机器人。

理解这些层级，能帮助我们准确描述页面能力，也能避免把“模型动起来”误认为“完成了物理仿真”。静态查看器负责让模型可靠地被看见，轨迹播放器负责让已有动作被正确地呈现；未来无论继续向完整仿真还是实时数字孪生扩展，这种分层与降级思路都能让产品保持清晰、可靠和可演进。
