冷锋识别DLC | 为什么上期画的MetPy冷锋箭头方向是反的？

前言

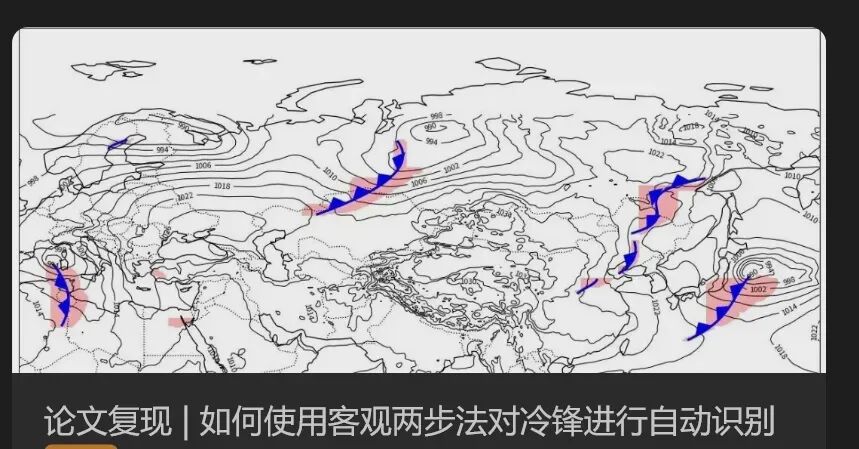

上期文章《论文复现 | 如何对冷锋进行自动识别》发出后，有读者在评论区我说冷锋的箭头（三角形）方向是反的。


我仔细一看，确实反了。

冷锋的蓝色三角形，按气象学惯例，应该指向暖空气一侧（也就是冷锋推进的方向，通常是东南方向）。但我们画出来的三角形，却指向了西北方向——也就是冷空气那一侧。

这个问题出在哪？我只用了 ColdFront(size=6, spacing=1.5)，没设置任何方向参数，为什么方向会是反的？

带着这个疑问，我打开了 MetPy 的源码。

源码追踪

MetPy 的冷锋绘制功能在 metpy/plots/patheffects.py 中。文档里没有明确说清楚方向是怎么判定的，需要自己读代码。

第一层：三角形符号的定义

ColdFront 继承自 Front 基类，其三角形符号定义如下：

class ColdFront(Front):
    """Draw a path as a cold front, with (default blue) pips/triangles along the path."""

    _symbol = mpath.Path([[0, 0], [1, 1], [2, 0], [0, 0]],
                         [mpath.Path.MOVETO, mpath.Path.LINETO, mpath.Path.LINETO,
                          mpath.Path.CLOSEPOLY])

    def __init__(self, color='blue', **kwargs):
        super().__init__(color, **kwargs)

注意看这几个坐标点：(0,0) → (1,1) → (2,0) → (0,0)。

画出来就是一个底边在 X 轴上、尖端朝上（+Y 方向） 的三角形。

第二层：路径方向的计算

三角形沿路径摆放时，需要根据路径的切线方向来旋转。MetPy 是这么算的：

@staticmethod
def _process_path(path, path_trans):
    """Transform the main path into pixel coordinates; calculate the needed components."""
    path_points = path.transformed(path_trans).interpolated(500).vertices
    deltas = (path_points[1:] - path_points[:-1]).T
    pt_offsets = np.concatenate(([0], np.hypot(*deltas).cumsum()))
    angles = np.arctan2(deltas[-1], deltas[0])  # ← 关键！
    return path_points, pt_offsets, angles

angles = np.arctan2(deltas[-1], deltas[0])，这里 deltas[-1] 是 dy，deltas[0] 是 dx，所以这个 angle 就是 arctan2(dy, dx)——即路径切线方向的角度。

简单来说：如果你从南往北画线，dy > 0，dx ≈ 0，angle ≈ 90°；如果从北往南画线，angle ≈ -90°。

第三层：flip 参数

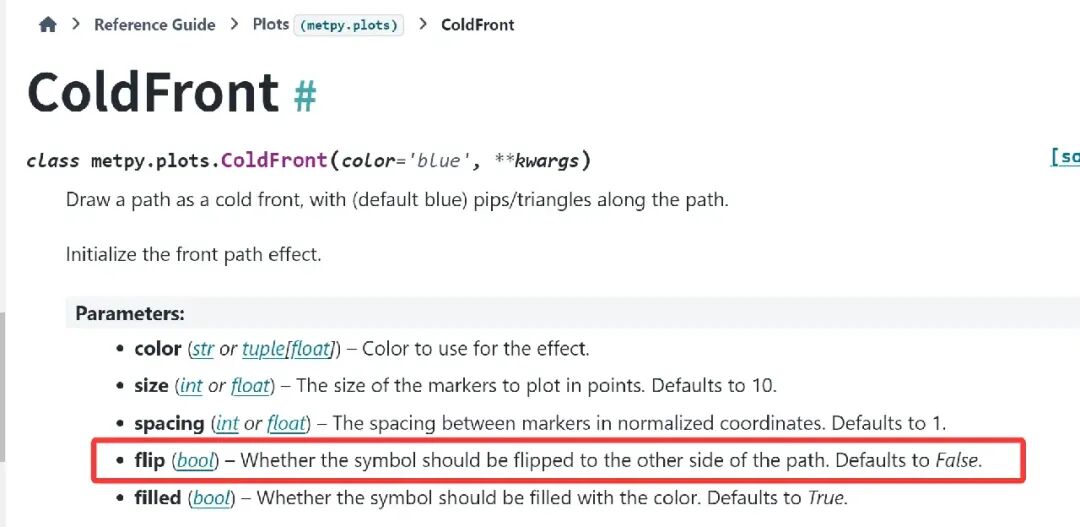

Front 基类的构造函数有个 flip 参数：

class Front(mpatheffects.AbstractPathEffect):

    def __init__(self, color, size=10, spacing=1, flip=False, filled=True):
        super().__init__()
        self.size = size
        self.spacing = spacing
        self.color = mcolors.to_rgba(color)
        self.flip = flip        # ← 就是这个参数
        self.filled = filled

默认 flip=False。

1278771d5b89f73ec9f69a5852541fc9

第四层：最关键的变换

三角形符号最终摆放的位置和方向，由 _get_symbol_transform 方法决定：

def _get_symbol_transform(self, renderer, offset, line_shift, angle, start):
    scalex = self._size_pixels(renderer)
    scaley, line_shift = (-scalex, -line_shift) if self.flip else (scalex, line_shift)
    return mtransforms.Affine2D().scale(scalex, scaley).translate(
        offset - self.symbol_width * self._size_pixels(renderer) / 2,
        line_shift).rotate(angle).translate(*start)

注意这一行：

scaley, line_shift = (-scalex, -line_shift) if self.flip else (scalex, line_shift)

当 flip=False 时：scaley = scalex（正值），三角形不翻转，尖端朝上。然后经过 rotate(angle) 旋转后，三角形尖端指向路径方向的左侧。

当 flip=True 时：scaley = -scalex（负值），三角形在 Y 方向翻转，尖端朝下。旋转后，三角形尖端指向路径方向的右侧。

line_shift 也跟着变号：flip=False 时为正（三角形在路径左侧），flip=True 时为负（三角形在路径右侧）。

总结一下

flip 参数	三角形指向	三角形位于
False（默认）	路径方向的左侧	路径左侧
True	路径方向的右侧	路径右侧

问题根因

回到我们的代码。在 fit_final_fronts 函数中，锋面点的排序方式是：

sort_idx = np.argsort(pts_lat)           # 按纬度从小到大排序
pts_lat = pts_lat[sort_idx]
pts_lon = pts_lon[sort_idx]

coeffs = np.polyfit(pts_lat, pts_lon, 2)
fit_lat = np.linspace(pts_lat.min(), pts_lat.max(), 50)   # 从南到北
fit_lon = np.polyval(coeffs, fit_lat)

front_lines.append((fit_lon, fit_lat))

路径是从南→北绘制的。

当路径方向是"南→北"时，路径方向的左侧是西，右侧是东。

而我们用的是默认 flip=False，所以三角形指向了西侧——也就是冷空气那一侧。

但气象学惯例是：冷锋的三角形应指向暖空气一侧（即冷锋移动的前方，通常是东侧或东南侧）。

所以方向反了。

修复

修复很简单，给 ColdFront() 加上 flip=True 就行了。

修复前：

ax.plot(flon, flat, 'b-', linewidth=2,
        path_effects=[ColdFront(size=6, spacing=1.5)])

修复后：

ax.plot(flon, flat, 'b-', linewidth=2,
        path_effects=[ColdFront(size=6, spacing=1.5, flip=True)])

就这么一行，问题解决。

万一你的路径是北→南呢？

那就不需要加 flip=True 了。因为路径方向是"北→南"时，左侧就是东，默认 flip=False 刚好指向暖空气侧。

所以关键在于：你的路径绘制方向决定了是否需要 flip。

路径方向	flip=False（默认）	flip=True
南→北	指向西（冷空气侧）❌	指向东（暖空气侧）✅
北→南	指向东（暖空气侧）✅	指向西（冷空气侧）❌

一句话总结：如果你按纬度从低到高（南→北）画锋面线，就必须加 flip=True；如果从高到低（北→南）画，则不需要。

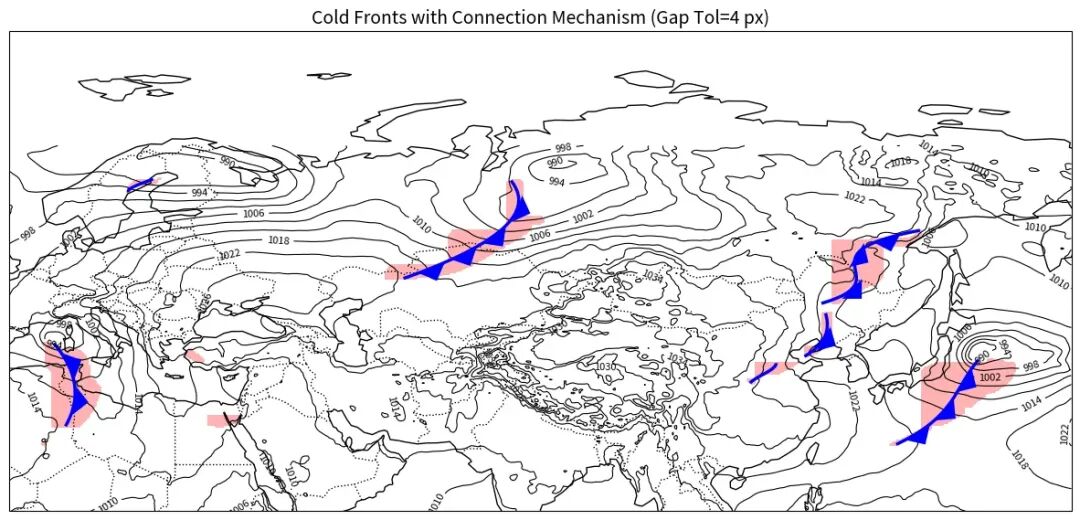

我设置了filp为True后，方向就正常了

a914c32c5c72e4ff274b7d215974e660

小结

这次踩坑的教训是：用第三方库画气象符号时马虎不得，还得理解背后的方向逻辑。MetPy 的 ColdFront 方向完全由两个因素决定：

路径绘制方向（你 ax.plot 时 lon/lat 数组的排列顺序）
flip 参数（True 或 False）

除了修改flip参数外，也可以把坐标反着排

官网文档没写这一坐标要求，只能靠读源码来发现。

希望这篇文章能帮到同样遇到冷锋箭头方向问题的同学。

如果对你有帮助还请多点赞收藏。
