RGMII总线接口Delay时序要求原理与硬件设计分析

1 文档概述

本文档聚焦RGMII（Reduced Gigabit Media Independent Interface）接口延迟（Delay）时序要求的核心原理，从接口架构、传输机制、时序违例根源、补偿逻辑、硬件设计约束等维度展开深度解析。旨在解决硬件设计、PCB布线、时序调试中“RGMII为何必须配置TX/RX Delay”“无延迟配置为何会出现采样错误、丢包、链路不稳定”等核心问题，为千兆以太网RGMII接口的硬件设计、时序约束、参数调试提供标准化理论依据与工程指导。

本文档适用于FPGA、MCU、ARM主控与以太网PHY芯片的RGMII接口硬件开发、时序优化、问题定位，适配工业级、消费级千兆以太网硬件场景。

2 RGMII接口核心架构与传输特性

2.1 接口架构精简特性

RGMII是GMII接口的精简版本，核心优化为引脚压缩：将GMII 8位并行数据总线精简为4位，通过时序机制等效实现千兆传输速率，大幅节省芯片引脚与PCB布线资源。其接口信号主要包含：4位发送数据（TXD[3:0]）、4位接收数据（RXD[3:0]）、发送控制（TX_CTL）、接收控制（RX_CTL）、发送时钟（TX_CLK）、接收时钟（RX_CLK）。

2.2 关键DDR双倍数据传输机制

RGMII核心速率支撑逻辑为125MHz时钟双沿采样（DDR）：在125MHz时钟的上升沿、下降沿同时传输有效数据，单时钟周期传输2次4bit数据，单周期总吞吐量8bit，最终实现125MHz×8bit=1Gbps千兆传输速率。

该机制是RGMII必须配置Delay的根本前提：相较于SDR单沿传输，DDR双沿传输的有效数据时序窗口大幅压缩，时序裕量极低，微小的时钟、数据相位偏差即可引发采样失效，必须通过延迟校准保证时序合规。

核心时序参数基准：125MHz时钟周期T=8ns，双沿均分后单沿有效采样窗口仅4ns，叠加芯片建立/保持时间、PCB走线偏差后，实际可用时序裕量不足2ns，对时钟与数据的相对相位精度要求极致严苛。

3 RGMII配置Delay的核心必要性

RGMII的TX_Delay（发送延迟）、RX_Delay（接收延迟）并非可选配置，而是接口时序规范强制要求，核心目的是补偿各类硬件固有偏差，让数据边沿精准落在时钟采样窗口中心，规避建立/保持时间违例。

3.1 消除源同步传输的固有相位偏差

RGMII属于源同步传输架构：发送端同步输出时钟与数据，接收端采用随路时钟采样数据。理想状态下，时钟边沿与数据中心对齐可实现稳定采样，但硬件实际场景中存在两类固有偏差：

一是芯片内部时序偏差：MAC/PHY芯片内部，时钟树、数据通路的布线长度、驱动单元延迟不一致，导致芯片引脚输出的时钟、数据信号本身存在固有相位偏移；

二是PCB走线偏差：硬件布线无法做到时钟线与数据线完全等长、等阻抗，FR-4板材下信号传播速度约150mm/ns，微小走线长度差会直接引入纳秒级时序偏差。

若无Delay补偿，时钟边沿会偏离数据稳定窗口，直接导致上升沿或下降沿采样到数据跳变沿，引发数据误采、比特错、链路丢包。

3.2 适配DDR双沿采样的窄窗口时序约束

传统SDR接口仅需单沿采样，时序裕量充足，无需额外延迟补偿；而RGMII双沿采样的核心痛点是无冗余时序容错空间。

根据RGMII官方规范，数据信号需相对时钟信号保持1.0ns~2.0ns的固定相位延迟，该延迟可抵消芯片输出抖动、PCB走线 skew、信号反射、串扰带来的时序偏移，让上升沿、下降沿两个采样窗口均能匹配数据稳定区间，保证双沿采样的一致性与可靠性。

3.3 规避建立/保持时间时序违例

时序稳定性的核心判定标准为建立时间（Tsetup）、保持时间（Thold）合规：建立时间是采样时钟到来前，数据需提前稳定的最小时间；保持时间是时钟采样后，数据需持续稳定的最小时间。

未配置Delay或Delay参数异常时，会出现两类典型违例：一是Delay过小，数据相对于时钟超前，导致保持时间不足，时钟下降沿采样时数据已跳变；二是Delay过大，数据相对于时钟滞后，导致建立时间不足，时钟上升沿采样时数据未稳定。两类违例均会直接造成千兆链路协商失败、随机丢包、高速传输断线等问题。

4 TX_Delay与RX_Delay差异化时序原理

RGMII收发双向时序通路独立，延迟需求不同，需分别配置TX、RX延迟，不可通用参数，核心原理差异如下：

4.1 TX_Delay（发送延迟）原理

发送方向通路：MAC芯片输出TX_CLK、TXD[3:0]、TX_CTL信号，传输至PHY芯片完成数据发送。

硬件固有问题：MAC芯片内部时钟驱动链路延迟小于数据驱动链路延迟，且PCB布线中时钟线、数据线存在长度差，导致时钟边沿超前数据。此时PHY采样时，会提前采集到未稳定的数据，触发建立时间违例。

补偿逻辑：TX_Delay为数据相对发送时钟的延迟，通过MAC端可编程延迟单元，微调TXD、TX_CTL信号相位，延后数据输出时序，让数据稳定窗口精准对齐TX_CLK双采样边沿，满足PHY端采样时序要求。常规工程配置值为1.5ns~2.0ns。

4.2 RX_Delay（接收延迟）原理

接收方向通路：PHY芯片输出RX_CLK、RXD[3:0]、RX_CTL信号，传输至MAC芯片完成数据接收。

硬件固有问题：PHY输出的随路时钟与数据存在相位偏差，且PCB传输、信号损耗会进一步放大 skew，导致MAC端采样窗口偏移，双沿采样一致性差。

补偿逻辑：RX_Delay为接收数据相对接收时钟的延迟，通过MAC端延迟单元校准RX数据相位，抵消PHY输出偏差与PCB传输偏差，保证MAC端双沿采样均能捕获稳定数据，规避保持时间违例。常规工程配置值为1.0ns~1.8ns。

5 无Delay配置的硬件风险与时序故障现象

在硬件设计中省略Delay配置、延迟参数配置错误，会引发阶梯式时序故障，从隐性不稳定到显性链路失效，具体表现如下：

1. 隐性随机故障：低速传输正常，千兆满速传输时随机丢包、延时抖动大、带宽波动，常规测试难以复现，仅在高温、高压、长时满载工况下暴露；
2. 时序违例故障：FPGA/MCU时序编译报setup/hold违例，时序裕量slack为负，硬件链路协商不稳定；
3. 显性链路失效：千兆链路无法协商、频繁断连、数据校验错误，双沿采样完全失效，仅SDR低速模式可勉强工作；
4. 工况兼容性差：常温下链路正常，高低温极限工况下，芯片内部延迟漂移加剧，时序偏差超限，链路直接失效。

6 硬件Delay的实现方式与工程适配规则

6.1 主流延迟实现方式

RGMII延迟补偿分为芯片硬件延迟与PCB布线延迟两类，工程中优先采用芯片可编程延迟，精度更高、适配性更强：

1. 芯片内部可编程延迟（主流方案）：多数MAC、PHY芯片内置可调延迟线，通过寄存器、设备树配置TX/RX_Delay参数，精准补偿纳秒级时序偏差，适配各类PCB布线场景；部分PHY芯片支持内置固定延迟模式，出厂预设1.6ns标准延迟，可满足基础时序要求。
2. PCB布线延迟补偿（辅助方案）：通过微调时钟、数据线布线长度差，匹配理论延迟值，FR-4板材下1ns延迟对应约146mm走线长度差，仅用于辅助校准，无法替代芯片可编程延迟，适配精度有限。

6.2 工程设计核心约束规则

1. 延迟配置优先级：芯片可编程Delay为主，PCB等长布线为辅，布线需控制时钟、数据线skew偏差≤0.5ns，减少延迟单元校准压力；
2. 双向独立配置：TX、RX延迟无通用参数，需根据收发通路布线、芯片型号单独调试，禁止双向共用同一延迟值；
3. 极限工况适配：工业级设备需预留0.2ns~0.5ns延迟裕量，抵消高低温、电压波动带来的时序漂移；
4. 时序校验标准：配置完成后，需保证双沿采样的建立、保持时间裕量均＞0.3ns，时序slack为正，无任何时序违例。

7 问题现象

在千兆以太网设计中，即使严格控制了 RGMII 走线长度（如上篇强调的≤15cm），仍可能遭遇 “速率掉至百兆” 的诡异问题。某项目中，BMC 与 PHY 芯片的 RGMII 链路走线远远小于15cm，却频繁出现千兆协商失败，最终排查发现：时钟与数据的时序偏移（Skew）超标，成为压垮速率的 “最后一根稻草”。

本文将拆解 RGMII 时序的核心要求，结合实测案例解析失准根源，提供从设计约束到动态校准的全流程解决方案。

8 原因分析

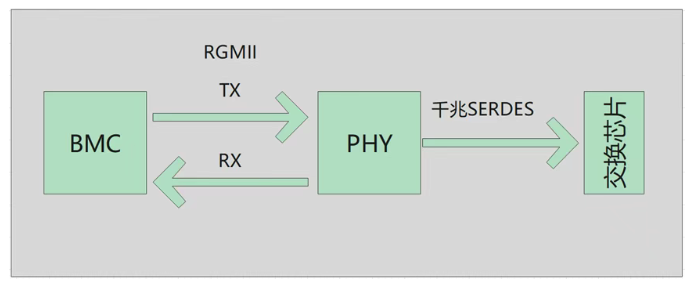

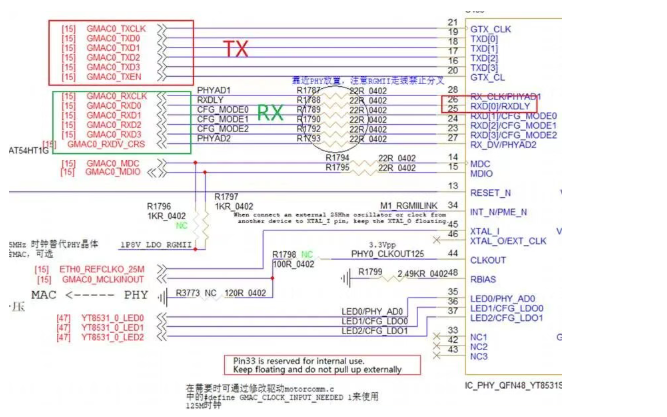

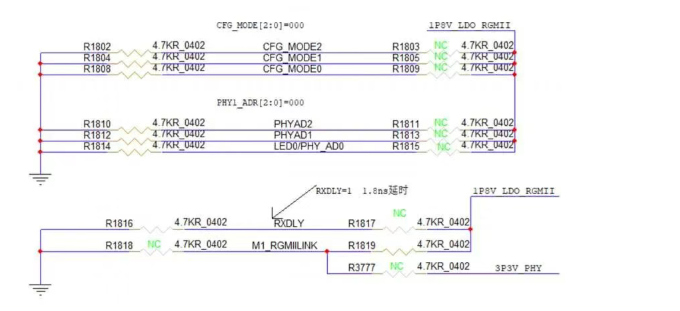

PHY芯片处原理图如下：

其中：TX信号为BMC发送、PHY接收；RX信号为BMC接收、PHY发送。RGMII实现千兆速率时，DATA信号单lane速率为250Mbps，单个UI为4ns。TX/RX信号时序理想状态为：CLK相对DATA0-3有2ns左右的时延，此时DATA信号建立时间保持时间平均分割。

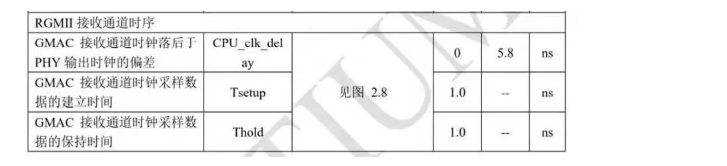

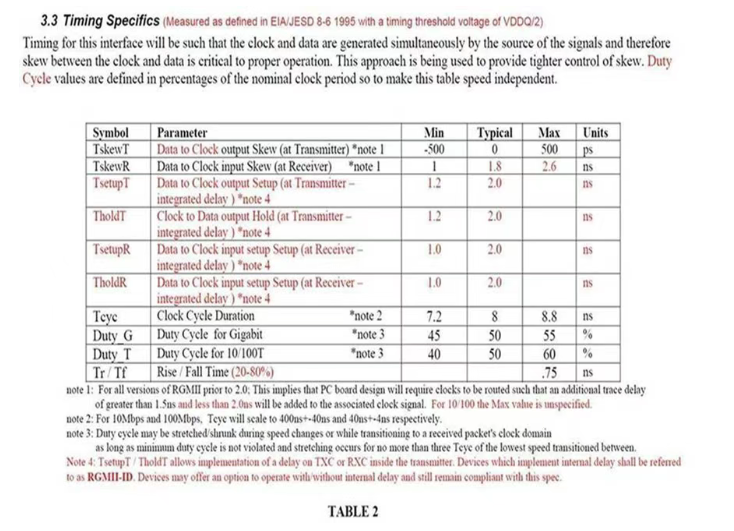

下图所示为某款千兆PHY芯片对于RGMII建立时间保持时间的要求，建立时间保持时间最小1ns：

另一款千兆PHY芯片要求TX信号建立时间保持时间最小1.2ns；RX信号建立时间保持时间最小1ns：

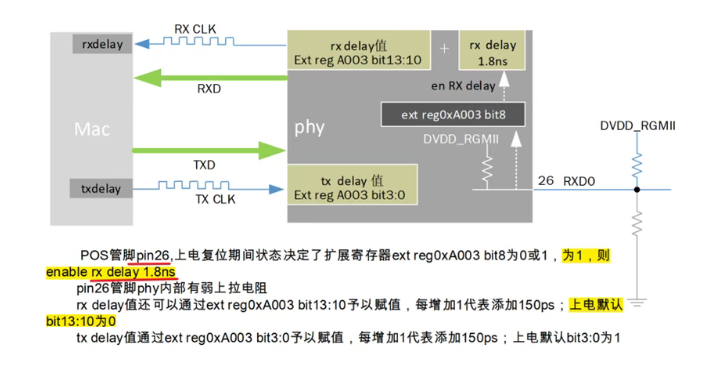

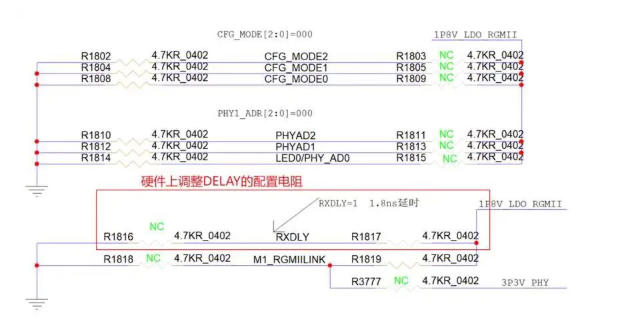

以RX信号为例，RXCLK 2ns理想时延既可通过硬件实现，也可通过软件实现。硬件实现方式为：通过调整上面原理图中RXDLY引脚（PIN26）的配置电阻，使上拉电阻上件、下拉电阻NC。此时，发送端CLK会延迟1.8ns发出信号，如下图所示。软件实现方式为：通过调整寄存器配置，给CLK信号增加延时。BMC端、PHY端均可配置。

9 信号测试

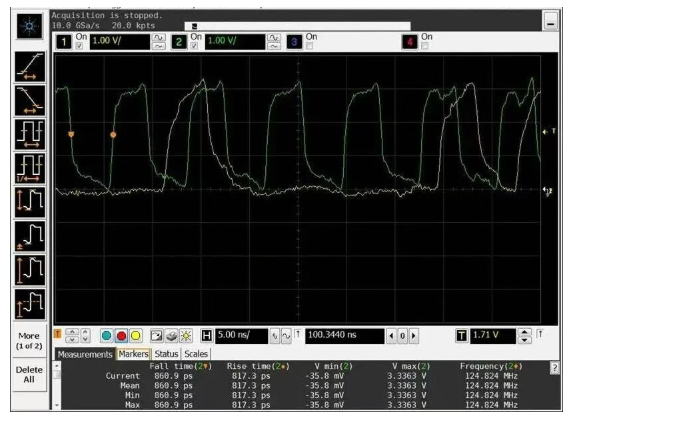

目前的RXDLY引脚配置电阻为上拉电阻上件，下拉电阻NC，此时，RXCLK延迟1.8ns。对BMC与PHY之间的RGMII RX信号进行测试。选择一根DATA信号以及RXCLK，在BMC对应引脚下方过孔处进行测试，BMC芯片为BGA封装。实测波形如下，其中，绿色信号为RXCLK；黄色信号为RXDATA：

可以看出，相对于DATA信号，RXCLK信号延后了大概0.5UI。这与硬件配置状态一致。然而目前PING大包丢包严重。因此怀疑在BMC芯片内部，对RXCLK还做了延时。

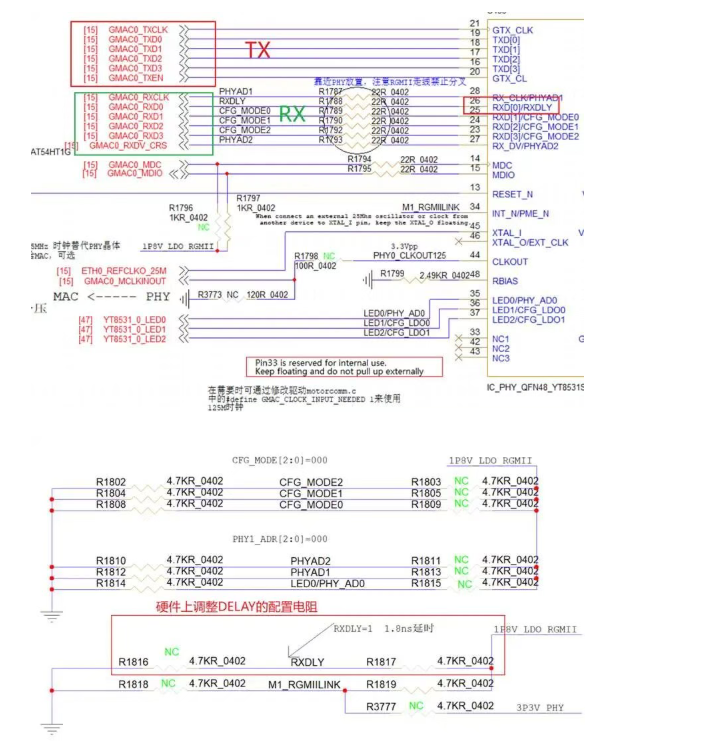

为验证这一点，将PHY这一端RXDLY引脚状态改为下拉电阻上件、上拉电阻NC，即PHY发出的RXCLK不做延时，如下图所示：

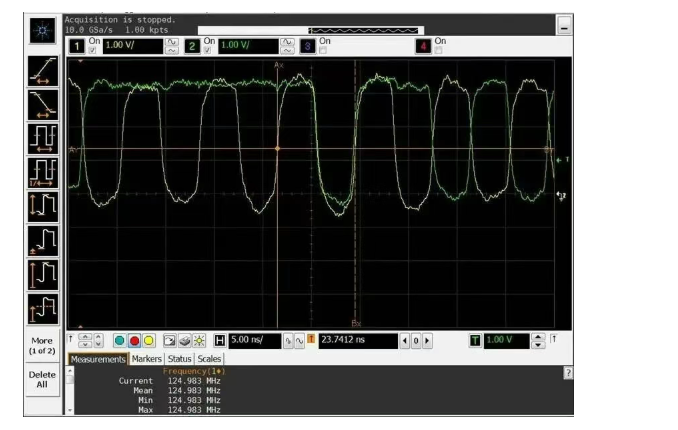

此时测到的波形如下：

CLK与DATA完全重合，波形与硬件配置状态一致，符合预期。此时PING大包正常。

“BMC内部设置了RX DELAY”这种推测是基于测试得到的。上述测试波形发现RXCLK 与RXDATA完全重合时，PING 大包没问题；RXCLK 相对RXDATA有2ns延时PING 大包丢包严重。因此推测BMC内部设置了RX DELAY。由于是在BMC内部设置的，在BMC管脚处测得的波形无法反映此DELAY。但此寄存器没有开放，看不到寄存器状态。经与BMC厂家确认，BMC内部确实设置了RX DELAY。

由于BMC内部设置了RX DELAY，且此DELAY无法修改，因此，将硬件上的RX DELAY取消，即RXDLY引脚配置为下拉电阻上件、上拉电阻NC。问题解决。

10 延伸拓展点

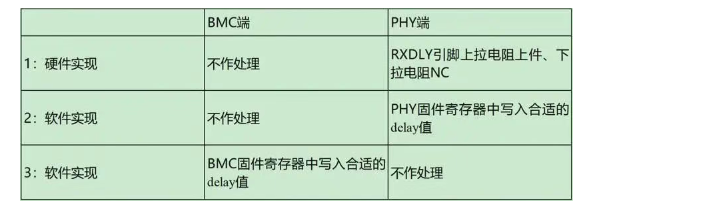

如上文所说：2ns理想时延既可通过硬件实现，也可通过软件实现。因此在设计之初需要明确硬件和软件状态。以RXCLK为例，下表整理了几种常用的实现2ns时延的配置方法：

注意，有些芯片不支持硬件调整时序，此时只能使用软件实现。而通过软件调整时序时，更推荐在发送端芯片处调整（上表第二种方法）。比如TX信号就在BMC端调整，RX信号就在PHY端调整。这样，在接收端测试信号时，就能直接观察到CLK信号的真实时序。否则就会像本案例中一样，在BMC端引脚处测得的RXCLK波形无法反映进入BMC之后，软件调整后的时序，导致硬件软件两种手段重复使用。

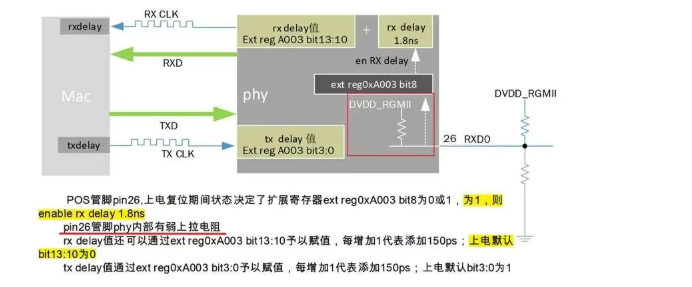

另外，当不使用硬件方式调整时序时，电阻配置方式为：下拉电阻上件、上拉电阻NC。不可以上下拉电阻均NC。因为，如下图所示，在PHY芯片内部，此引脚有弱上拉，如果下拉电阻不上件，此时引脚依然被拉高了。

11 总结：时序是千兆以太网的 “生命线”

如果说走线长度是 RGMII 设计的 “显性红线”，那么时序对齐就是 “隐性底线”。本文案例证明：即使满足了 15cm 的走线限制，忽略时钟与数据的相位关系、芯片容限特性，仍会导致千兆速率 “夭折”。
