Power BI 极简甘特图展示门店开业进度

wujunmin

发布于 2026-06-29 13:01:52

770

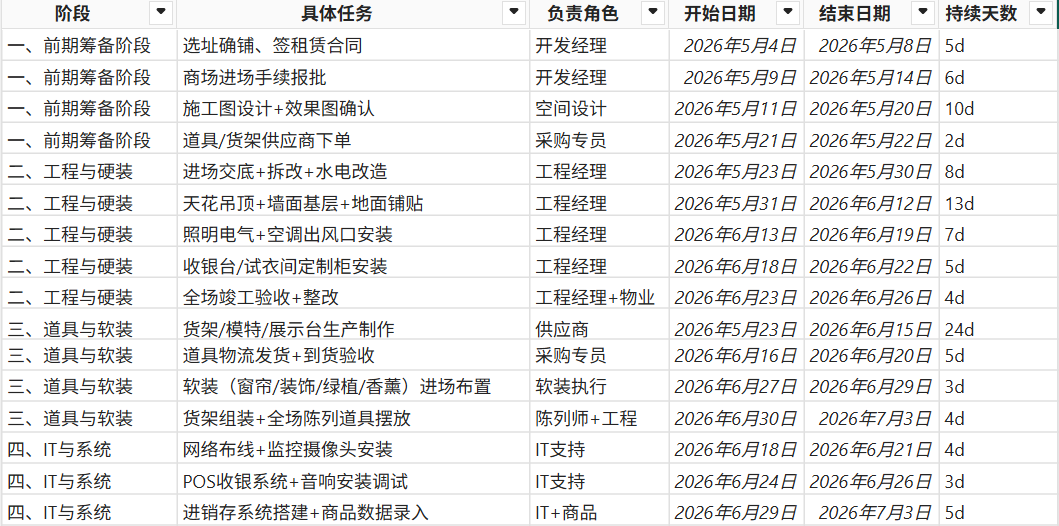

假设 Power BI 有这样一份新店开业进度安排数据：

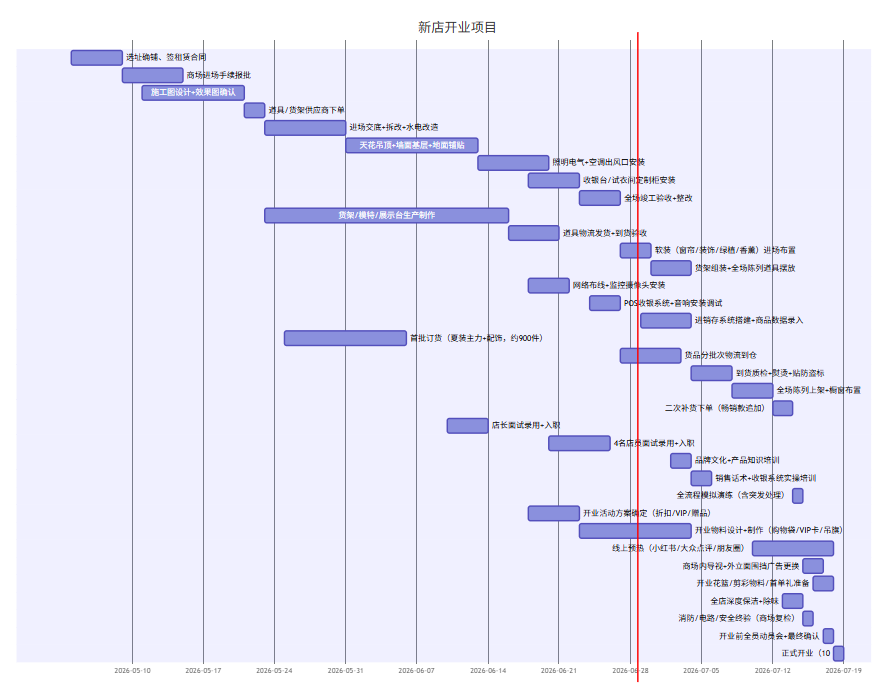

使用简单的度量值就可以生成如下甘特图：

新建Mermaid（一种文本绘图方式）度量值：

Mermaid.甘特图.新店开业1 =
"```mermaid
gantt
    title 新店开业项目
    dateFormat YYYY-MM-DD
    " & CONCATENATEX (
        '新店开业数据',
        [具体任务] & ":" & [任务ID] & "," & FORMAT ( [开始日期], "YYYY-MM-DD" ) & ", " & [持续天数],
        UNICHAR ( 10 )
    ) & "
```"

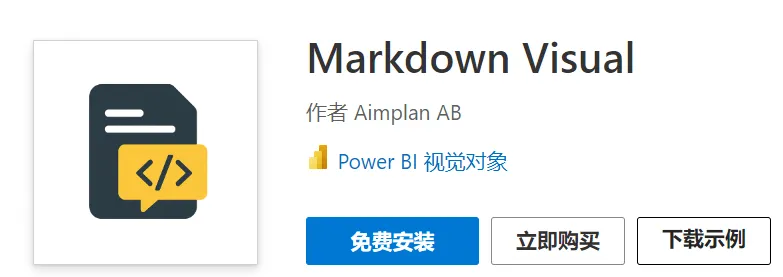

度量值放入Markdown Visual视觉对象：

得到：

以上是最简单的版本，接下来可以任务项分组：

Mermaid.甘特图.新店开业2 =
"```mermaid
gantt
    title 新店开业项目
    dateFormat YYYY-MM-DD
    "& CONCATENATEX (
        VALUES ( '新店开业数据'[阶段] ),
        VAR CurrentStage = [阶段]
        RETURN
            "section " & [阶段] & UNICHAR ( 10 )
                & CONCATENATEX (
                    FILTER ( '新店开业数据', [阶段] = CurrentStage ),
                    [具体任务] & ":" & [任务ID] & "," & FORMAT ( [开始日期], "YYYY-MM-DD" ) & ", " & [持续天数],
                    UNICHAR ( 10 )
                ),
        UNICHAR ( 10 )
    ) & "
```"

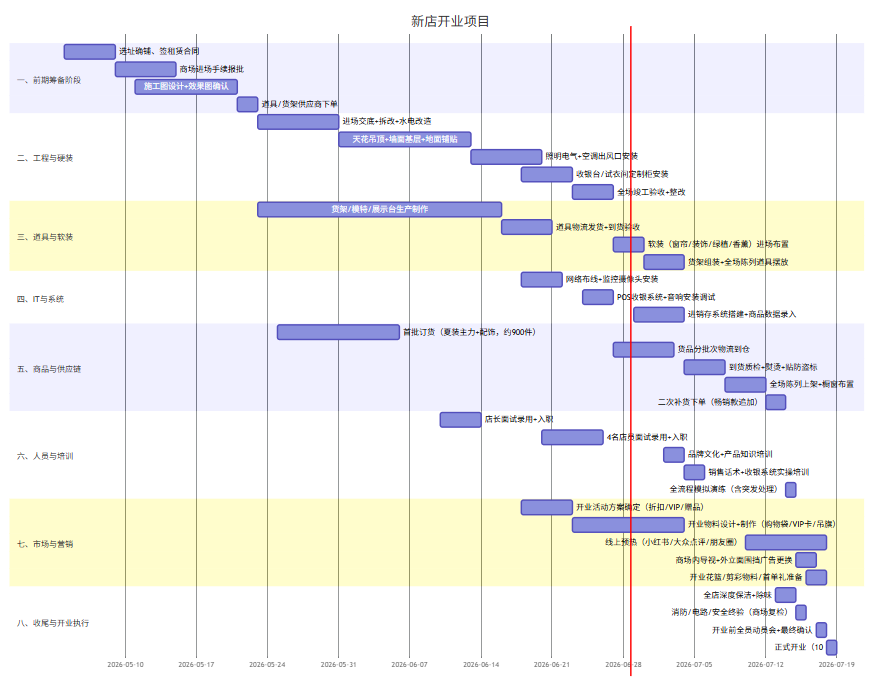

得到：
