MLCC银浆厚度测量技术对比与激光相干3D测量方案

摘要

叠层陶瓷电容（MLCC）是电子产业核心基础元器件，广泛应用于消费电子、新能源汽车、航空航天等关键领域。银浆电极是MLCC导电传输与外部焊接的核心结构，其厚度精度与均匀性直接决定器件性能、结构稳定性及使用寿命，是MLCC精密量产的核心质控指标。行业主流的探针式轮廓仪、激光共聚焦3D显微镜、白光干涉仪受原理与硬件限制，无法兼顾无损、高精度与量产高效性，难以满足高端MLCC生产需求。本文结合量产场景，分析银浆厚度检测的工艺价值，剖析传统设备技术弊端，引入激光相干3D光学轮廓测量新技术。实践表明，该技术可有效解决传统检测的样品损伤、视野受限、拼接误差、数据失真、精度过剩等痛点，凭借高精度、大视野、无损、高效率的优势，适配高端MLCC精细化、规模化量产质控需求。

关键词

叠层陶瓷电容；银浆厚度；精密测量；光学轮廓检测；工艺质控

1 MLCC银浆厚度测量的工艺重要性

银浆印刷与烧结是MLCC生产核心工序，银浆厚度直接影响电极品质与产品良率。厚度偏薄会增大器件电阻、降低耐流能力，引发发热、电极断路等故障；厚度过厚则会造成烧结应力失衡，导致电容开裂、容值偏移、尺寸超差等问题。同时，银浆厚度不均会造成器件内部电场集中，降低耐压性与使用寿命，导致批次产品一致性差，无法适配高端设备使用标准。MLCC银浆为微米级结构，对检测的无损性、精度与效率要求极高，构建精准稳定的测厚体系是提升产品品质、推动MLCC精密制造升级的关键。

2 现有银浆厚度测量方法存在的技术问题

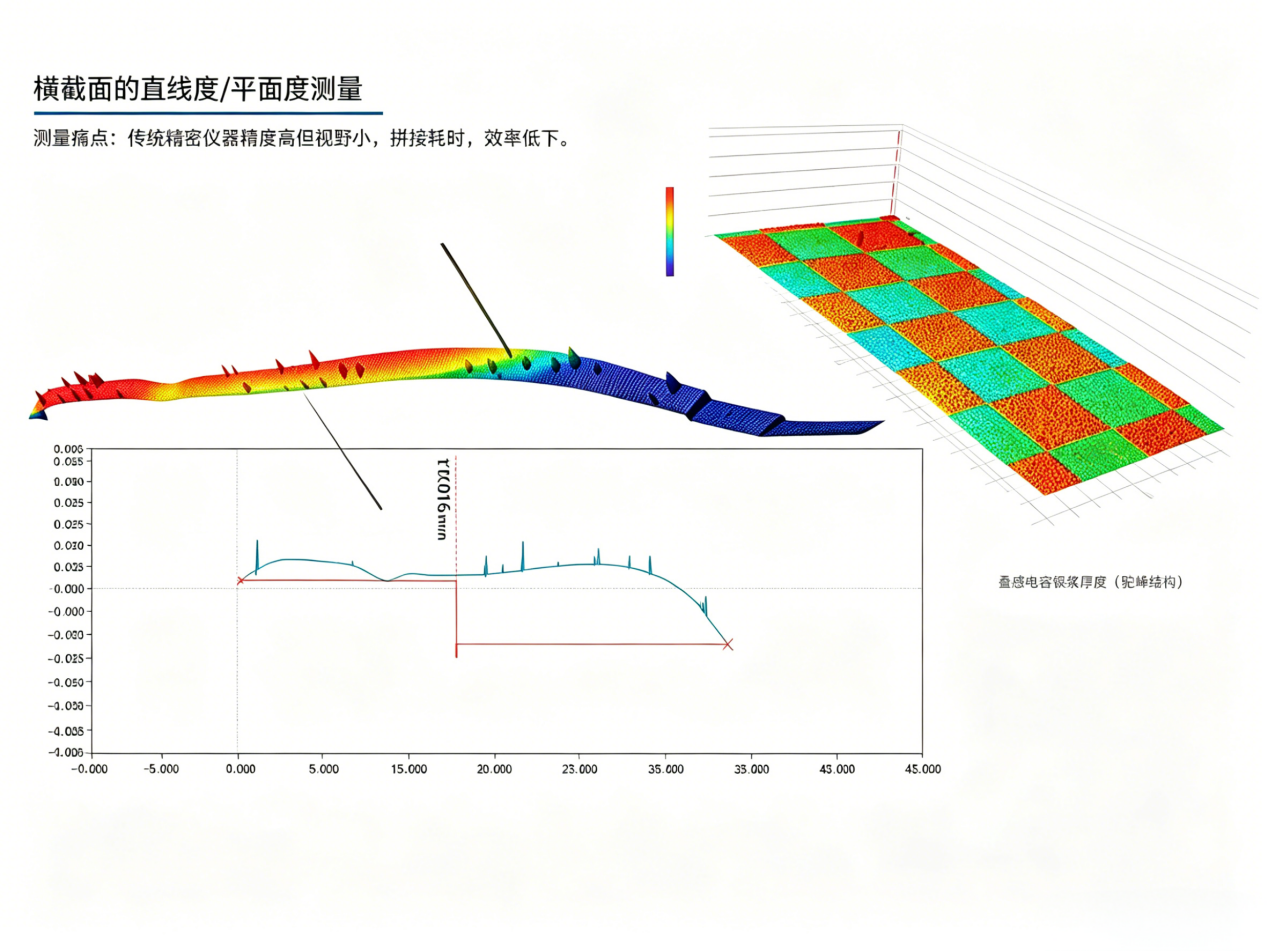

三类传统检测设备均存在明显短板。探针式轮廓仪为接触式检测，易划伤未烧结银浆造成良品报废，且探针易磨损导致数据漂移，需频繁校准，生产成本高。激光共聚焦显微镜应用广泛，但高倍物镜视野仅0.6mm，无法全域检测，需多点拼接测量，机械误差易引发数据失真，检测效率难以匹配量产节奏。白光干涉仪精度极高，但银浆与陶瓷基底反射差异会干扰信号，造成形貌畸变、数据缺失，且存在严重精度过剩，设备运维成本高，量产性价比极低。

3 激光相干3D光学轮廓测量技术应用优势

激光相干3D光学轮廓测量技术依托光学相干扫描干涉原理，突破传统设备技术壁垒。其非接触式检测模式可实现无损测量，彻底避免样品损伤问题。该技术具备纳米级测量精度，可覆盖银浆微米级检测公差，数据稳定性、重复性优异。同时支持厘米级大视野全域扫描，无需多点拼接，消除机械测量误差。设备成像速度快，单样品扫描仅需1秒，大幅提升检测效率，有效解决传统设备视野小、精度不稳、检测低效等问题，完全适配高端MLCC精细化、规模化量产质控场景。

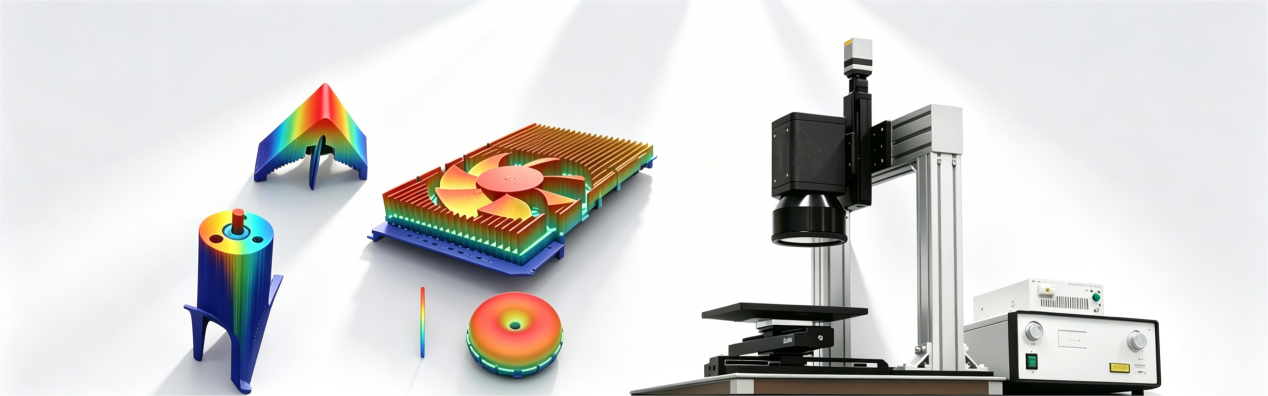

4 激光相干 3D 光学轮廓仪概述

激光相干 3D 光学轮廓仪（Laser Coherent 3D Optical Profilometer）基于白光干涉（White Light Interferometry） 与迈克尔逊激光干涉原理（Michelson Laser Interference Principle），采用非接触式无损检测（Non-Contact Precision Measurement） 模式。

（一）工作原理

高稳定相干光源（High-Stability Coherent Light Source）经分光系统（Beam Splitting System）分为参考光（Reference Light）与探测光（Detection Light）；探测光垂直照射被测工件（Workpiece），适配深孔、凹槽、异形型腔等复杂结构；光束反射后形成干涉信号（Interference Signal），系统通过专用算法解析数据，逆向重构工件三维形貌（3D Morphology）与分层深度，实现无死角高精度检测。

（二）核心技术与性能优势

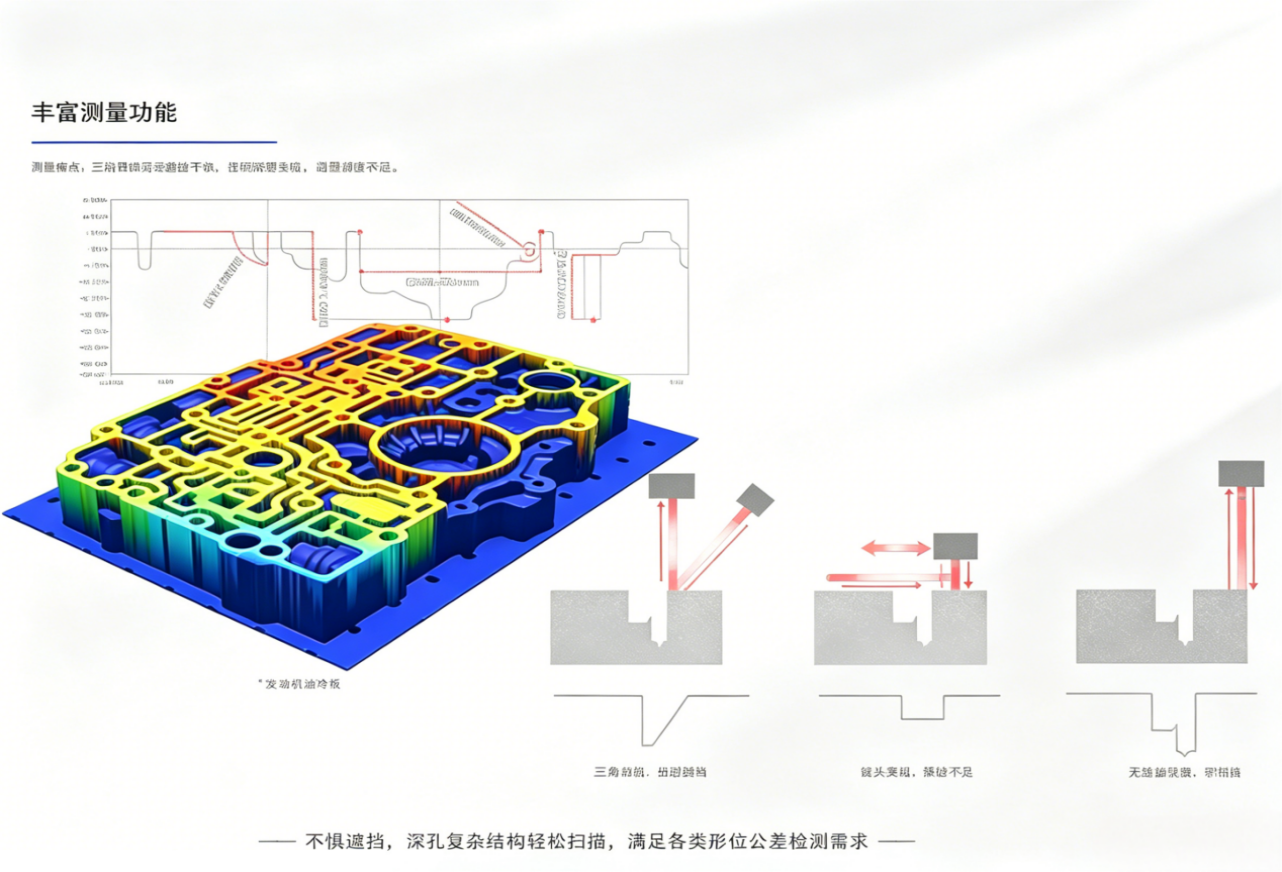

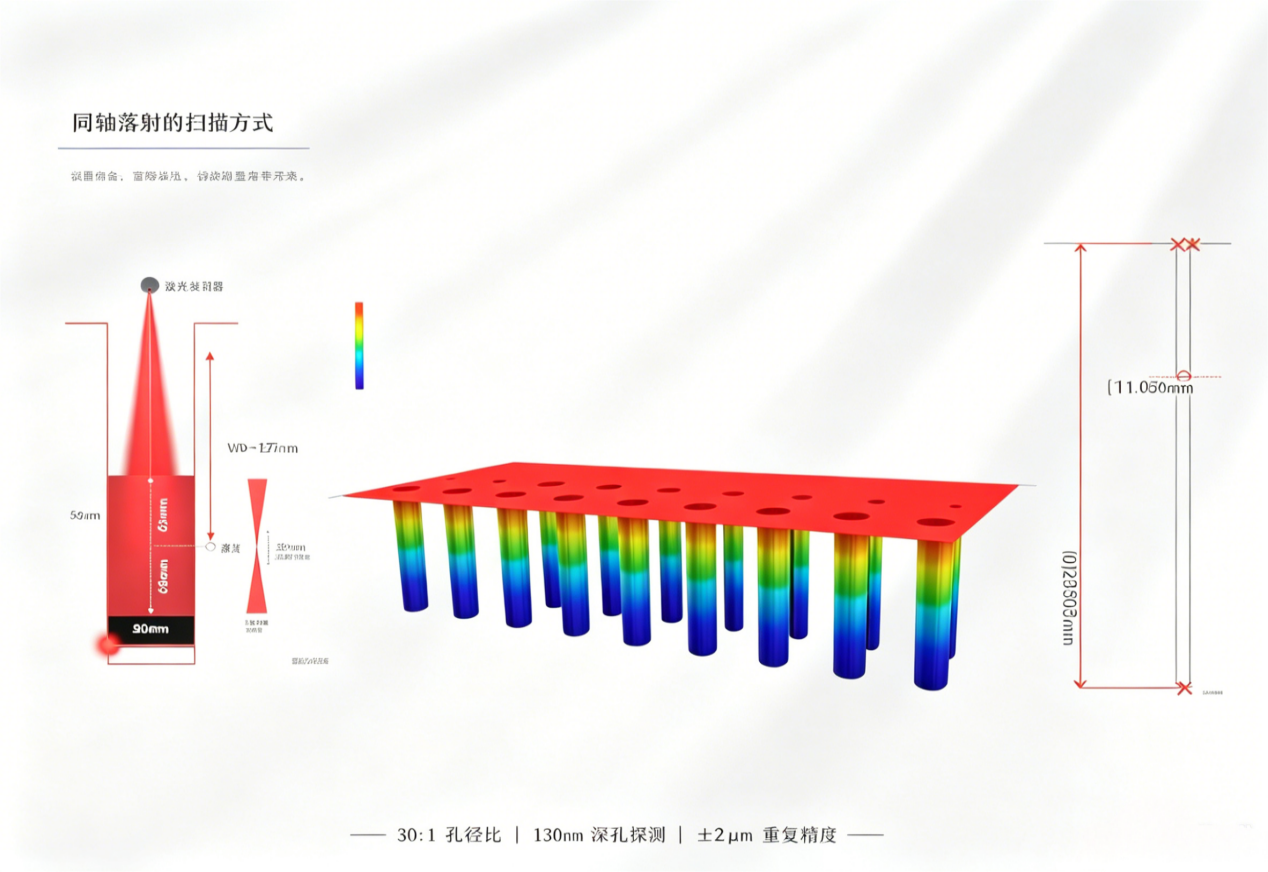

同轴垂直落射技术（Coaxial Vertical Episcopic Technology），零盲区检测

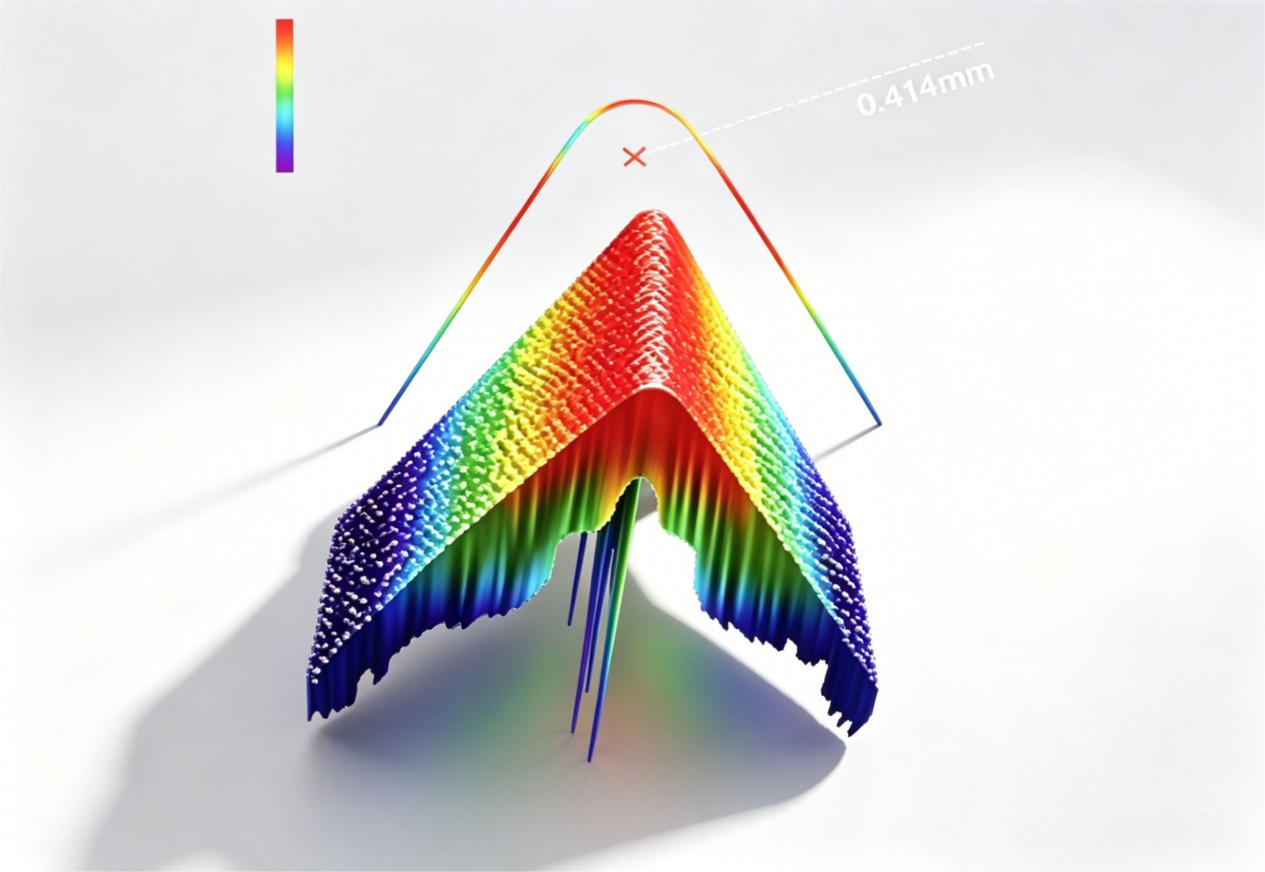

传统三角光学扫描（Triangular Optical Scanning）易产生光线遮挡、阴影盲区；激光共聚焦（Laser Confocal Microscopy, LCM）、景深合成成像（Depth of Field Synthesis Imaging）存在景深不足问题，无法完成高深径比深孔全尺寸检测。同时，弧面检测的斜面效应、钝化 R 值（Passivation R-Value）手动拾取等问题，也会导致测量精度偏低。弧面检测存在斜面效应，成像失真，无法还原工件真实形貌；钝化 R 值（Passivation R-Value）依靠人工拾取，重复测量精度偏低，不满足量产标准。

传统设备分辨率不足，复杂结构三维形貌数据偏差较大。

大纵深 + 高精度，突破传统设备局限

设备最大扫描深度（Maximum Scanning Depth） 可达 130mm，Z 轴测量精度（Measurement Accuracy） 为 ±2μm，兼顾大测量行程（Large Measurement Stroke）与纳米级分辨率，可应对高深径比深孔、半导体器件熔深等严苛检测场景，解决传统设备 “大纵深与高精度无法兼顾” 的痛点。

一体化多功能检测，提升量产效率

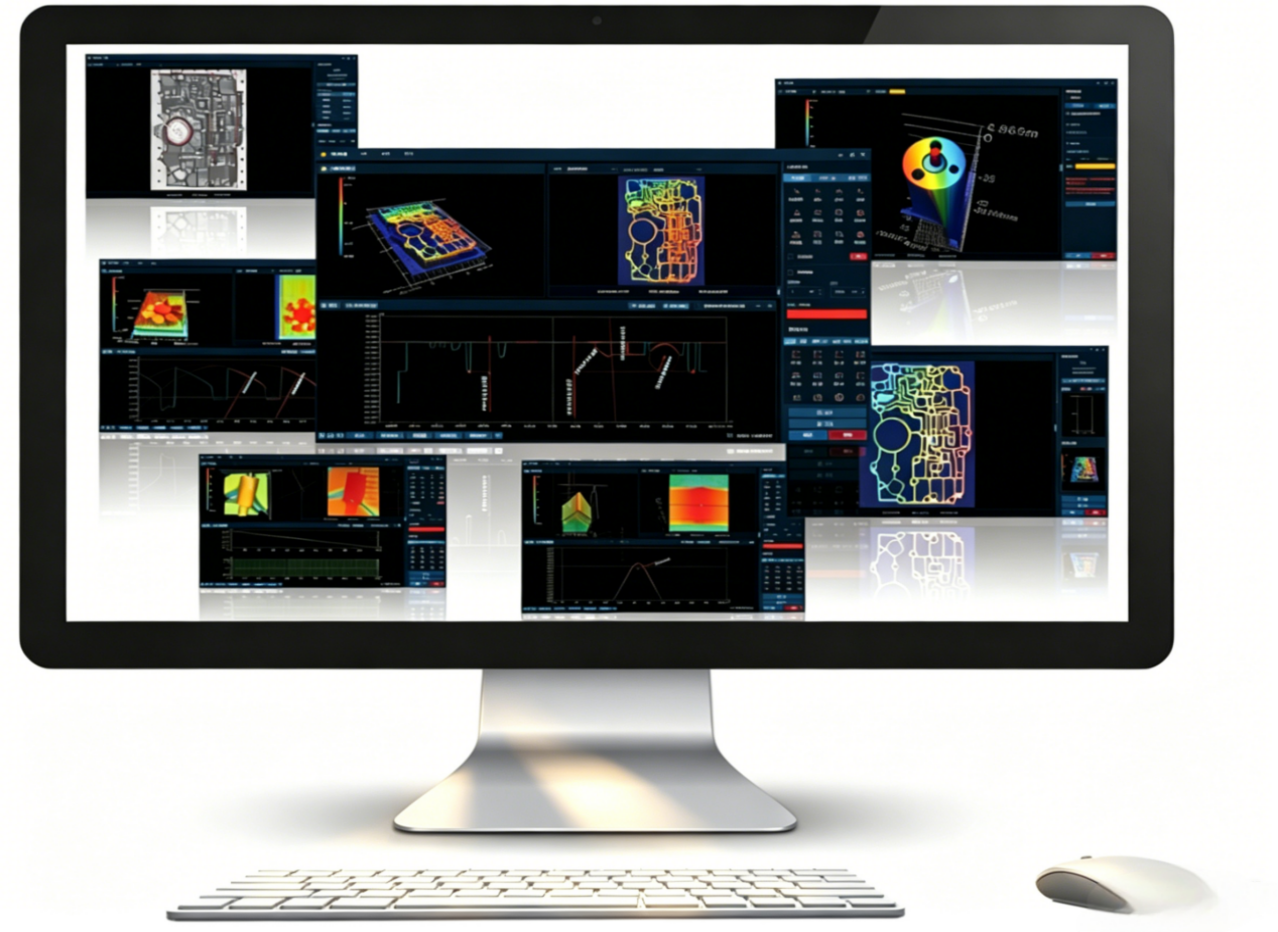

集成多维测量算法（Multi-Dimensional Measurement Algorithm），单次装夹即可同步完成孔深、高度、平面度、倾角、圆弧 R 角等形位公差（Form and Position Tolerance）检测，无需重复定位。设备检测稳定性与重复性优异，适配工业量产、半导体批量检测场景，有效提升检测效率、降低人力成本（Labor Cost）。
