网工干货｜华为 iStack 堆叠 & CSS 集群全解析，园区 / 数据中心组网必看

导语

做企业园区、数据中心运维的网工，一定绕不开交换机横向虚拟化。华为两大核心技术：盒式交换机用iStack 堆叠，高端框式核心交换机用CSS 集群，二者都能把多台物理交换机虚拟成一台逻辑设备，简化运维、消除单点故障、提升链路利用率。

很多新手配置堆叠只做基础堆叠口，漏掉 MAD 多主检测，一旦堆叠线缆断裂发生「堆叠分裂」，两套相同 IP/MAC 的堆叠会全网 ARP 冲突、大面积断网。今天完整覆盖概念、选型、原理、完整含 MAD 配置、避坑指南，看完直接落地生产组网！

一、基础概念：堆叠 iStack vs 集群 CSS，先分清

1. iStack 智能堆叠（接入 / 汇聚盒式交换机专用）

将多台盒式交换机（S5700/S6720 等）通过堆叠线缆互联，逻辑合并为单台设备。

• 适用场景：企业接入层、中小型汇聚层，高密度端口扩展

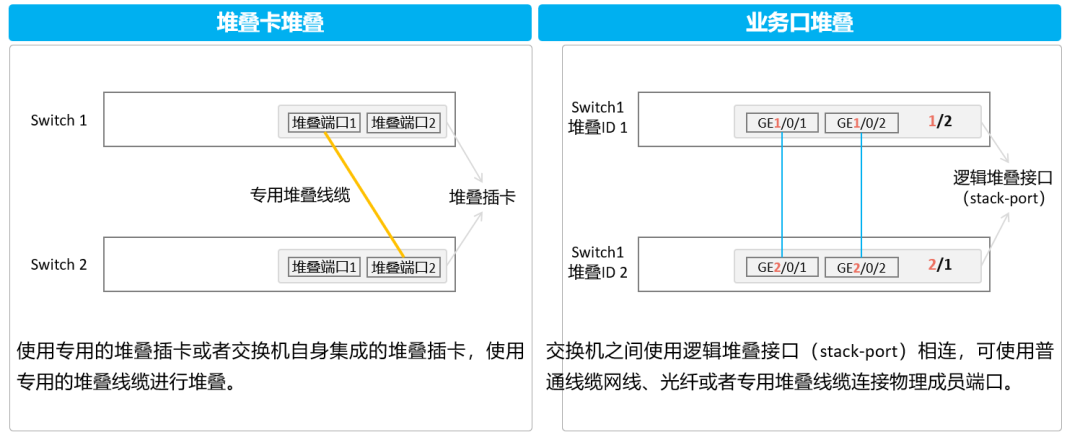

• 连接方式两种： 1）堆叠卡堆叠：专用堆叠卡 + 高速堆叠线缆，带宽高、稳定性强 2）业务口堆叠：复用设备万兆 / 40G 业务光口做堆叠端口，无需额外硬件，灵活低成本

2. CSS 集群交换系统（核心框式交换机专用）

仅支持2 台高端框式交换机（S7700/S9700/S12700）组合，虚拟成一台核心设备，分为传统 CSS、CSS2 两代架构。

• 适用场景：园区核心、中小型数据中心骨干，大带宽、高可靠核心层
• 架构优势（CSS2）：转发与主控分离，单框单主控故障不影响整机流量转发，实现「1+N 主控备份」

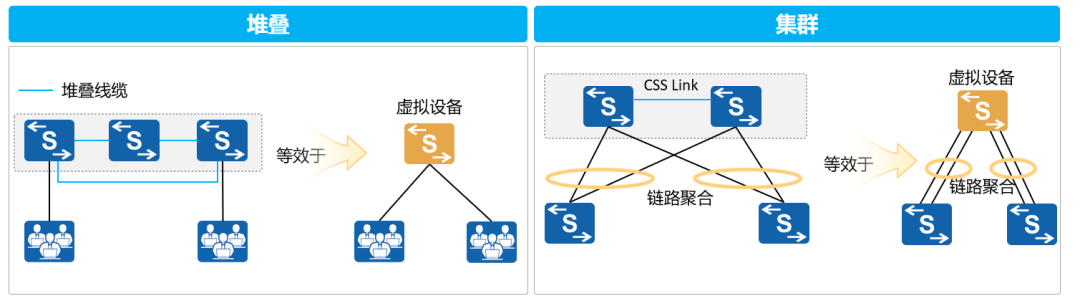

堆叠 & 集群核心相同点

1. 统一管理：整套系统共用1 个管理 IP、1 套配置、1 个系统 MAC，任意设备 Console / 远程登录即可全局运维
2. 无环组网：搭配跨设备 Eth-Trunk 链路聚合，无需部署 MSTP、VRRP，链路全部负载分担，带宽利用率拉满
3. 自动同步：新增设备自动同步主设备系统软件、完整配置，即插即用

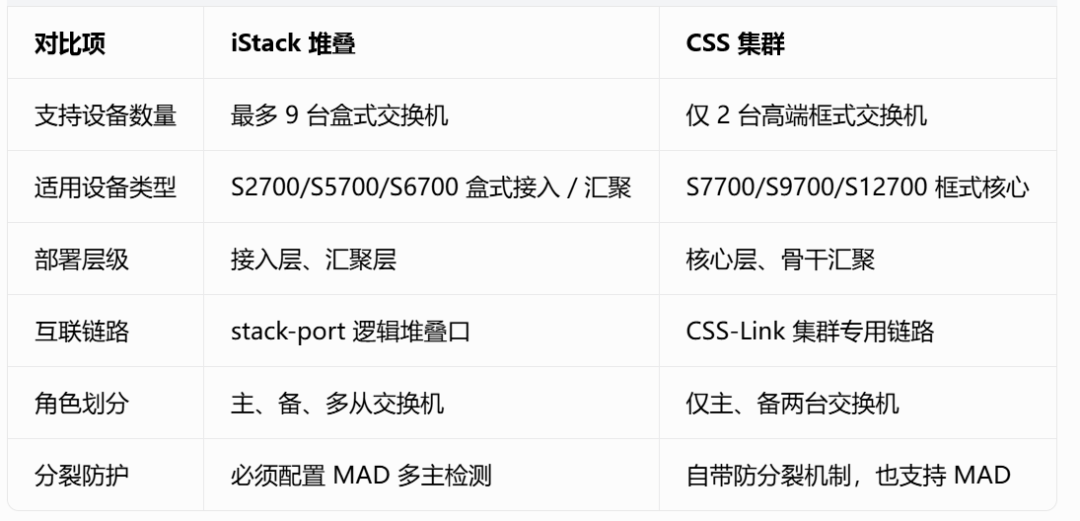

堆叠 & 集群核心区别对照表

二、iStack 堆叠深度拆解：角色、选举、拓扑、风险防护

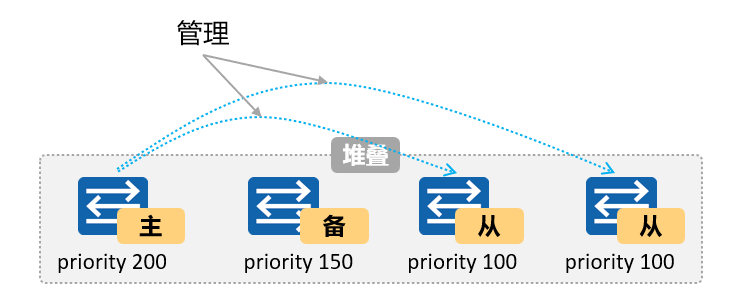

1. 堆叠三大角色

一套堆叠系统固定三类设备，由堆叠优先级决定角色（数值越大优先级越高）：

1. Master 主交换机：全局管理整个堆叠，唯一一台，保存整套系统配置
2. Standby 备交换机：主设备故障时毫秒级接管业务，唯一备份设备
3. Slave 从交换机：负责业务转发，多台存在；备机故障时自动晋升为备用

2. 主备交换机选举规则

（1）Master 主交换机选举优先级（依次判断）

1. 已上电运行设备 > 刚启动设备（上电先后优先）
2. 堆叠优先级数值高优先
3. 优先级相同，MAC 地址更小胜出

（2）Standby 备交换机选举

主设备选定后，剩余设备中优先级最高、MAC 最小的设备自动成为备机。

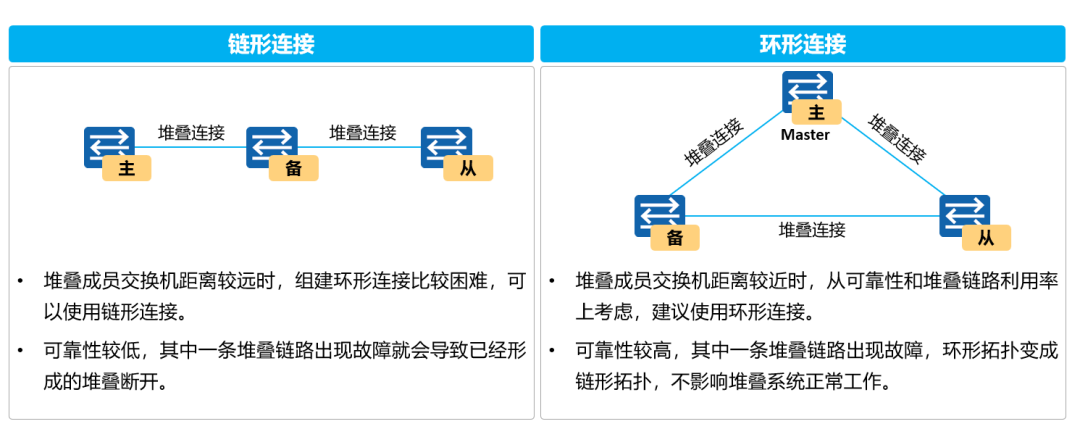

3. 两种堆叠拓扑

1. 链形堆叠：串联设备，布线简单；中间设备断电会造成堆叠分裂，适合小型固定机房
2. 环形堆叠：首尾设备互联形成环路，堆叠链路冗余，单条堆叠线故障不分裂，生产环境推荐

4. 堆叠致命隐患：堆叠分裂 & MAD 多主检测（必配！）

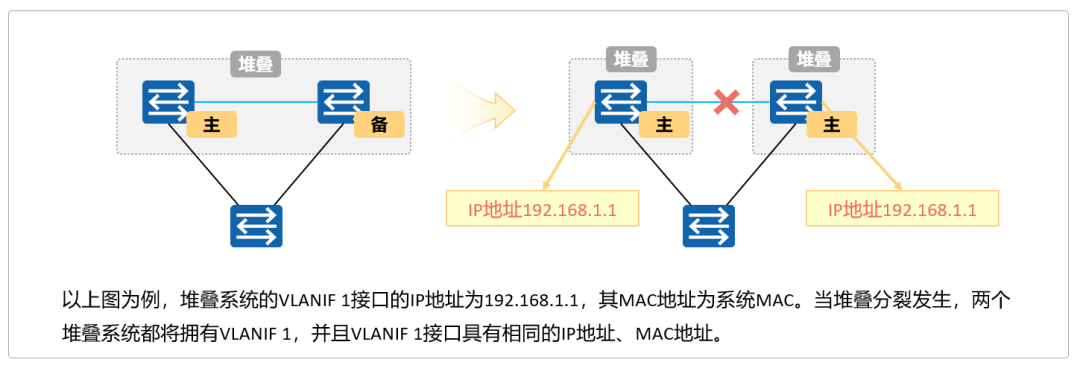

什么是堆叠分裂？

堆叠线缆断裂、设备热拔插，一套堆叠拆分成两套独立子堆叠。两套系统共用同一个 IP、MAC，全网出现 ARP / 表项冲突，直接大面积断网、卡顿丢包。

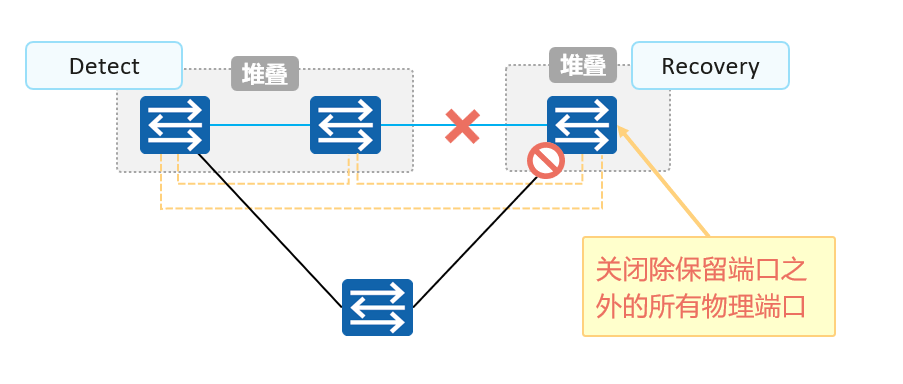

MAD 多主检测：堆叠分裂的 “急救方案”

MAD 会实时探测堆叠状态，分裂后两套堆叠自动竞争：

• Detect（竞争成功）：正常转发业务
• Recovery（竞争失败）：自动关闭所有业务端口（仅保留管理 / 堆叠口），杜绝 IP/MAC 冲突

MAD 两种部署方式（互斥，不可同时配置）

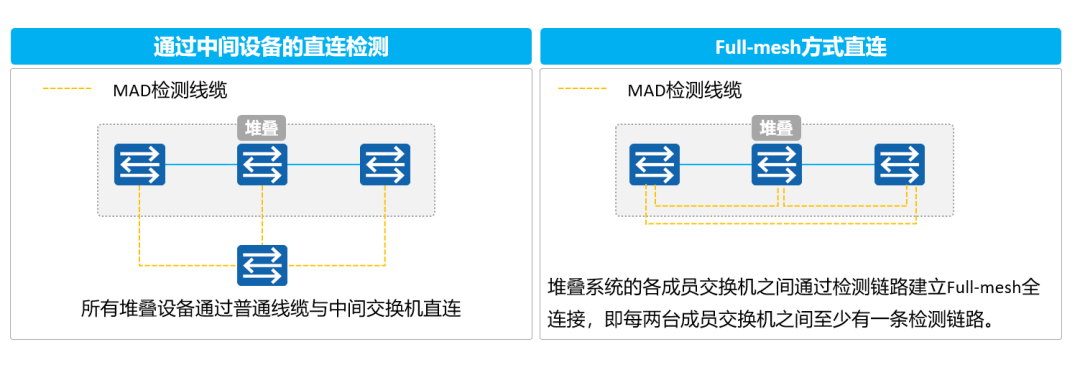

1. 直连检测：设备之间单独拉一条 MAD 检测线缆，适合设备数量少的场景，分 Full-mesh 全互联、中间设备中转两种模式

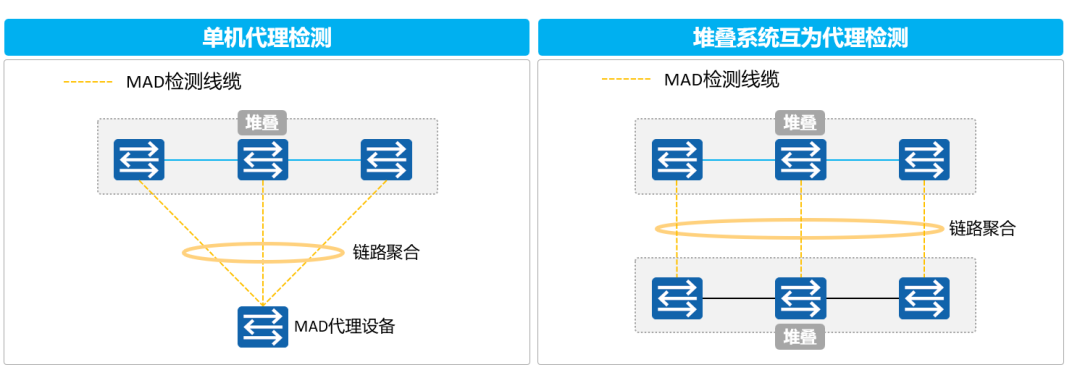

1. 代理检测：复用现有上联 Eth-Trunk 链路，无需额外布线，不占用单独端口，企业组网首选

5. 堆叠关键运维机制

1. 软件 & 配置自动同步：新加入交换机自动从 Master 同步系统版本、完整配置，版本不兼容会自动升级重启并入堆叠
2. 成员上下线自动调整 新增设备：上电后自动成为从机，分配唯一堆叠 ID，同步配置不影响现有业务 设备退出：主设备故障，备机自动升主；从机下线，系统重新计算拓扑，流量自动切换
3. 堆叠平滑升级：支持分区升级（active/backup 区域），升级过程业务不中断，适合 7×24 小时在线业务

三、CSS 集群核心详解（高端核心专属）

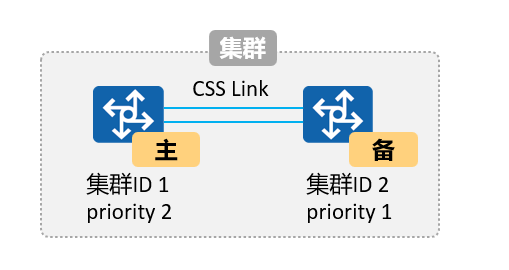

1. 集群基础角色

仅两台框式设备，分为 Master 主框、Standby 备框，通过 CSS-Link 集群链路同步控制平面、转发平面所有表项。

• CSS ID：每台框式设备唯一标识，接口编号携带 ID 区分两台设备端口
• CSS 优先级：数值越高，越容易选举为主核心交换机

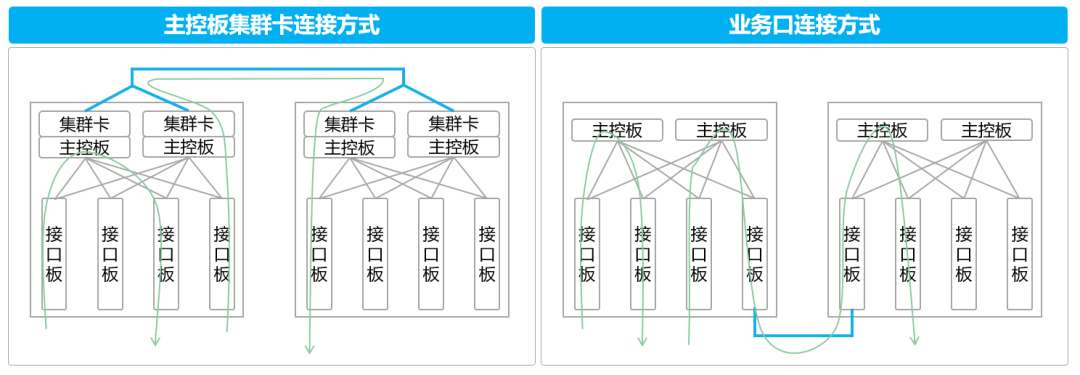

2. 两代 CSS 架构差异

• 传统 CSS：集群流量、框内转发全部经过主控板，主控故障会中断整机流量，仅支持集群卡、业务口两种连接方式

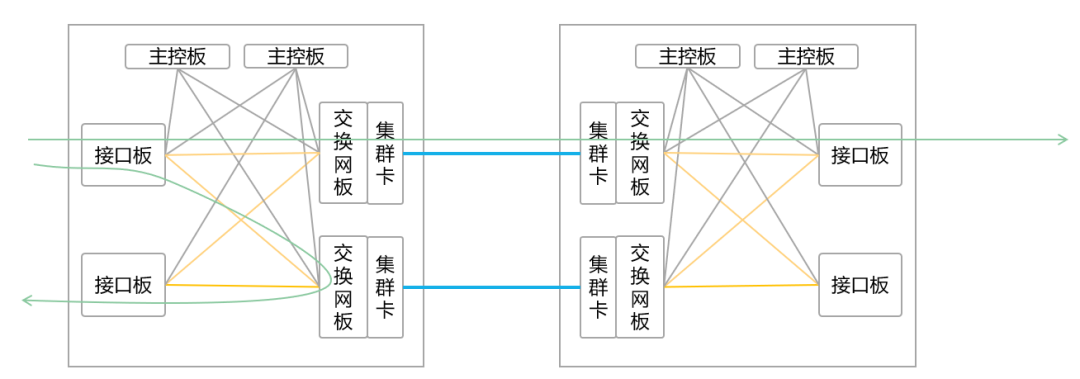

• CSS2（第二代集群）：交换网板转发分离，跨框、框内流量无需经过主控；单块主控故障不影响业务转发，支持「1+N 主控冗余」，大型数据中心标配

3. CSS 集群组网优势

两台核心虚拟为一台，下联接入堆叠做跨设备 Eth-Trunk，完美替代传统「双核心 + VRRP+MSTP」老旧方案：

• 无需三层网关冗余协议，简化配置，减少故障点
• 上下行链路全部负载分担，带宽利用率翻倍
• 单台核心整机断电，业务毫秒级切换，无感知故障

四、完整配置示例（快速上手）

示例 1：三台盒式环形 iStack 堆叠（基础堆叠配置）

拓扑：SW0 (Master，slot0) ↔ SW1 (Slave，slot1) ↔ SW2 (Slave，slot2)，环形堆叠

SW0（堆叠 ID0，优先级 200，优先成为 Master）

system-view
sysname SW0
# 配置堆叠优先级，数值越大越优先为主
stack slot 0 priority 200
# 创建逻辑堆叠口0/1，绑定物理堆叠端口G0/0/27
interface stack-port 0/1
 port interface GigabitEthernet 0/0/27 enable
# 创建逻辑堆叠口0/2，绑定物理堆叠端口G0/0/28
interface stack-port 0/2
 port interface GigabitEthernet 0/0/28 enable

SW1（堆叠 ID1）

system-view
sysname SW1
# 修改堆叠ID，修改后需重启生效
stack slot 0 renumber 1
# 逻辑堆叠口
interface stack-port 1/1
 port interface GigabitEthernet 0/0/27 enable
interface stack-port 1/2
 port interface GigabitEthernet 0/0/28 enable

SW2（堆叠 ID2）

system-view
sysname SW2
stack slot 0 renumber 2
interface stack-port 2/1
 port interface GigabitEthernet 0/0/27 enable
interface stack-port 2/2
 port interface GigabitEthernet 0/0/28 enable

接线规则：本端 stack-port n/1 必须对接对端 stack-port m/2，否则堆叠无法建立

示例 2：MAD 直连检测配置（独立线缆，小型堆叠推荐）

三台堆叠设备两两拉一根专用 MAD 检测线，接口 G0/0/5 做 MAD 直连口

# SW0配置
system-view
interface GigabitEthernet 0/0/5
 mad detect mode direct
# SW1配置
system-view
interface GigabitEthernet 1/0/5
 mad detect mode direct
# SW2配置
system-view
interface GigabitEthernet 2/0/5
 mad detect mode direct

⚠️ 注意：配置mad detect mode direct后该端口会被阻塞，不能承载业务，仅做检测链路。

示例 3：MAD 代理检测配置（复用上联 Eth-Trunk，园区主流）

堆叠上联核心交换机 SW-D 做代理，Eth-Trunk1 承载业务 + MAD 检测，无需额外布线

堆叠系统（SW0/SW1/SW2 统一配置，堆叠内一次配置全局生效）

system-view
# 创建上联聚合口
interface Eth-Trunk 1
 mode lacp-static
 # 开启代理MAD检测
 mad detect mode relay
# 将三台设备上联口加入聚合
interface GigabitEthernet 0/0/10
 eth-trunk 1
interface GigabitEthernet 1/0/10
 eth-trunk 1
interface GigabitEthernet 2/0/10
 eth-trunk 1

代理交换机 SW-D 配置

system-view
interface Eth-Trunk 1
 # 开启MAD代理转发功能
 mad relay
# 接入堆叠上联端口
interface GigabitEthernet 0/0/10
 eth-trunk 1
interface GigabitEthernet 0/0/11
 eth-trunk 1
interface GigabitEthernet 0/0/12
 eth-trunk 1

示例 4：CSS 集群（业务口 LPU 模式完整配置）

主框 SwitchA（CSS ID1，优先级 100）

system-view
sysname SwitchA
# 设置集群模式为业务口集群
set css mode lpu
set css id 1
set css priority 100
# 创建集群逻辑端口
interface css-port 1
 port interface XGigabitEthernet 1/0/1 to XGigabitEthernet 1/0/2 enable
interface css-port 2
 port interface XGigabitEthernet 2/0/1 to XGigabitEthernet 2/0/2 enable
# 使能集群，重启生效
css enable
reboot

备框 SwitchB（CSS ID2，优先级 10）

system-view
sysname SwitchB
set css mode lpu
set css id 2
set css priority 10
interface css-port 1
 port interface XGigabitEthernet 1/0/1 to XGigabitEthernet 1/0/2 enable
interface css-port 2
 port interface XGigabitEthernet 2/0/1 to XGigabitEthernet 2/0/2 enable
css enable
reboot

常用 MAD & 堆叠查看排错命令

# 查看完整MAD检测配置、状态
display mad verbose
# 查看堆叠拓扑、成员角色、优先级
display stack
# 查看堆叠端口状态
display interface stack-port
# 查看集群运行状态
display css status

五、组网选型 & 避坑指南

1. 什么时候选堆叠 iStack？

• 接入层、中小型汇聚，需要大量接入端口
• 预算有限，复用现有业务光口做堆叠，无需额外堆叠卡
• 设备数量≥3 台，需要横向扩展端口密度

2. 什么时候选集群 CSS？

• 园区核心、数据中心骨干，使用 S7700/S12700 高端框式交换机
• 对转发可靠性、主控冗余要求极高，业务不能中断
• 核心仅部署两台设备，追求毫秒级整机故障切换

3. 运维避坑 5 条黄金规则

1. 生产堆叠必须配置 MAD 检测，只做堆叠不做 MAD 属于重大网络隐患，堆叠分裂直接全网瘫痪
2. MAD 两种模式互斥，一套堆叠只能选直连 / 代理其中一种，不能同时配置
3. 生产环境优先环形堆叠，链形堆叠仅用于临时测试；环形堆叠搭配代理 MAD 最优
4. 修改堆叠 ID、优先级前必须 save 保存配置，修改后设备需要重启生效
5. 跨设备 Eth-Trunk 搭配流量本地优先转发，减少堆叠线缆流量压力
6. MAD 直连检测端口禁止跑业务；代理检测复用现有上联聚合口，不额外占用端口，推荐园区使用

结尾

iStack 堆叠、CSS 集群是华为企业网虚拟化的核心技术，把多台设备 “合而为一”，大幅降低运维成本、提升网络可靠性。接入用堆叠、核心用集群，搭配链路聚合 + MAD 多主检测，才能搭建一套零环、高可用、无分裂风险的标准园区网络。
