CST 仿真超表面，如何准确判定结果收敛？

超表面现已大量应用于天线、传感、电磁隐身等工程场景，使用 CST 开展仿真时，结果收敛与否直接影响整体设计精度。收敛的本质是仿真数据不会随网格、求解步数等关键参数改动产生明显波动；而超表面具备周期排布、强近场耦合等独有电磁特征，仅依靠单一参数极易造成判断偏差，必须结合电磁理论与 CST 求解器自身特点开展多维度交叉核验。

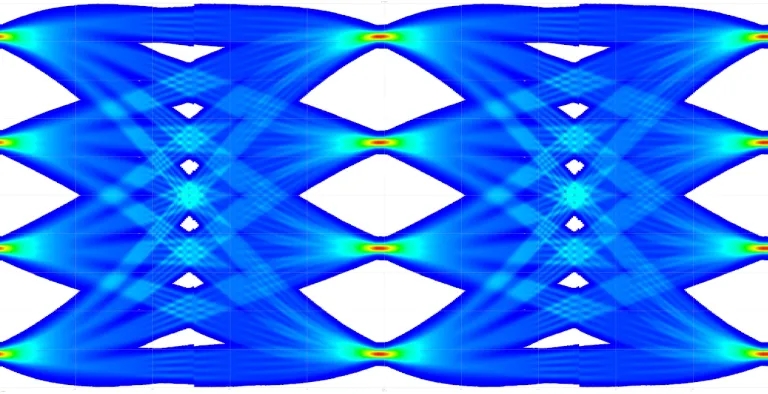

微信图片_2026-01-15_115901_749

一、核心判断指标：电磁响应参数稳定性验证

收敛性可通过关键电磁参数稳定性直观判断，选取与设计目标强相关的指标，对比多轮迭代偏差，确定收敛阈值。

1. S参数收敛验证

S参数是射频、微波频段超表面端口特性的核心表征。固定仿真工况，优化求解参数并对比多轮|S₁₁|、|S₂₁|曲线，当目标频段内相邻结果偏差小于3%，关键频点偏移不超过0.1GHz，即可判定S参数收敛。如等离子体超表面，需确保谐振频段|S₁₁|稳定低于-10dB，频段范围与幅值无明显波动。

2. 场分布与辐射特性收敛

近场耦合与远场辐射特性是超表面功能核心，需验证场分布一致性。近场对比电场、磁场云图，单元间隙、谐振区场强最大值偏差小于5%且分布轮廓重合，即近场收敛。远场针对天线类超表面，增益差控制在2.5dB内、波束指向稳定，可判定远场收敛；特殊类型超表面需同步确认远场特征位置与近场耦合结果一致。

3. 共振参数收敛

共振特性需验证频率、Q因子、共振强度稳定性。迭代中，共振频率波动小于目标频段1%，Q因子偏差不超过5%，且共振峰幅值、半高宽稳定，即共振特性收敛。确保超表面光谱响应或功能位置无明显位移，保障性能可靠。

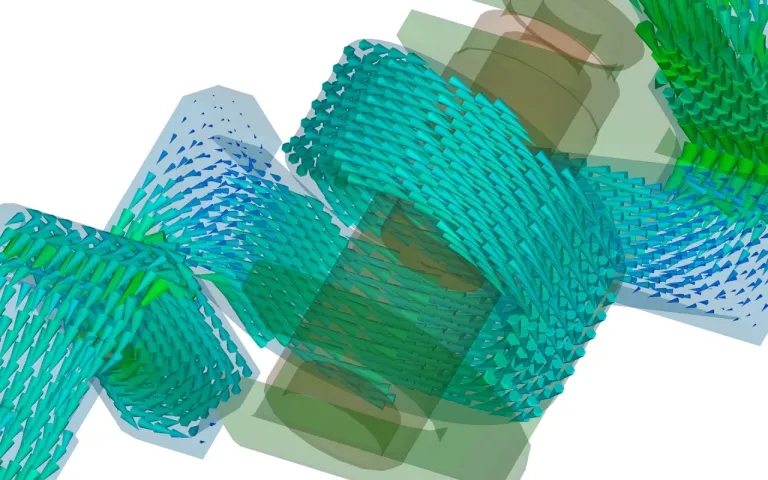

微信图片_2026-01-15_112927_493

二、关键影响因素：求解参数迭代优化

CST求解器参数直接影响收敛效果，需通过优化参数观察结果变化反向验证，核心聚焦网格划分、求解时间与边界条件三大维度。

1. 网格划分收敛验证

网格密度是收敛核心影响因素，微纳、周期结构超表面需用“逐步加密法”。初始设基础网格，细化关键区域网格，每轮加密10%~20%后，核心参数仍在收敛阈值内，说明网格足够精细。可对比节点场强差值，小于3%可进一步确认，同时避免过度加密，平衡精度与效率。

2. 求解时间与频率参数调整

时域求解器需合理设置终止时间，延长10%后核心参数无变化，即能量迭代完成。频域求解器优化采样点数，目标频段内曲线无锯齿、谐振峰识别精准即可。非线性超表面需额外验证时域与频域结果一致性，提升收敛可靠性。

3. 边界条件与激励源稳定性

边界条件需匹配工况，周期结构用PBC、开放场景用ABC。确认边界设置不变时结果稳定，微调吸收层厚度等参数后指标仍无波动，即消除边界影响。激励源需保证幅值、极化、频率稳定，避免激励波动干扰收敛判断。

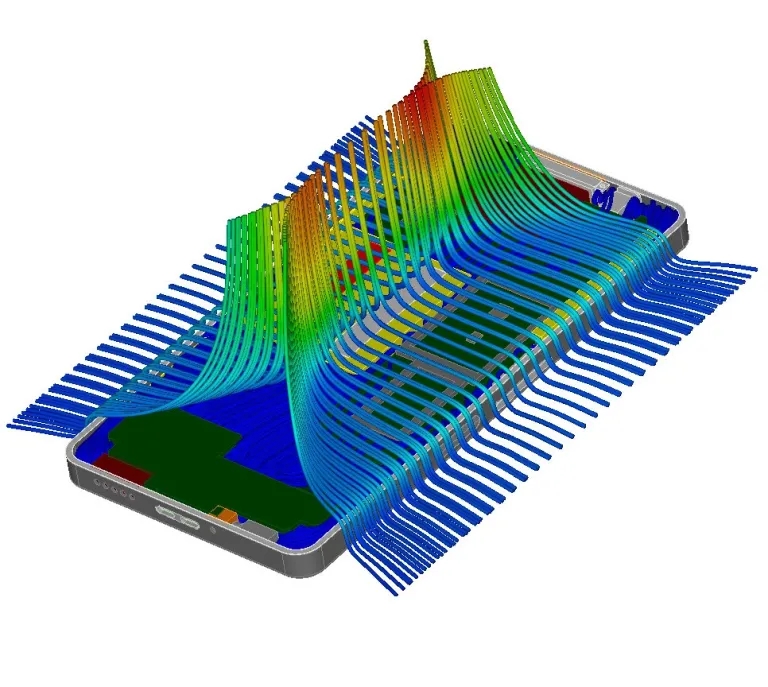

微信图片_2026-01-15_115849_646

三、实操流程与注意事项

收敛判断需遵循标准化流程，结合多指标交叉验证，规避误区以确保结果可靠。

1. 标准化收敛验证流程

流程为：固定参数完成初始仿真并记录指标；逐次优化单一参数，保存每轮结果；分析相邻迭代偏差，验证电磁响应与场分布一致性；所有指标连续两轮达标且参数优化无增益，即判定整体收敛，建议模块化记录以便追溯。

2. 常见误区规避

规避三大误区：不依赖单一指标，需交叉验证S参数、场分布与共振特性；不追求极致网格，以参数稳定性为核心；多物理场超表面需同步验证各场参数，避免单一物理场收敛导致整体失真。

3. 工具辅助与经验参考

可借助CST自带工具生成迭代曲线，复杂超表面结合FDTD结果交叉验证。参考同类经验，如微纳超表面网格尺寸不大于波长1/20，时域终止时间覆盖5~8个谐振周期，提升判断效率。
