DesignCon 2026 Lightmatter报告：硅光子高速链路测试科普

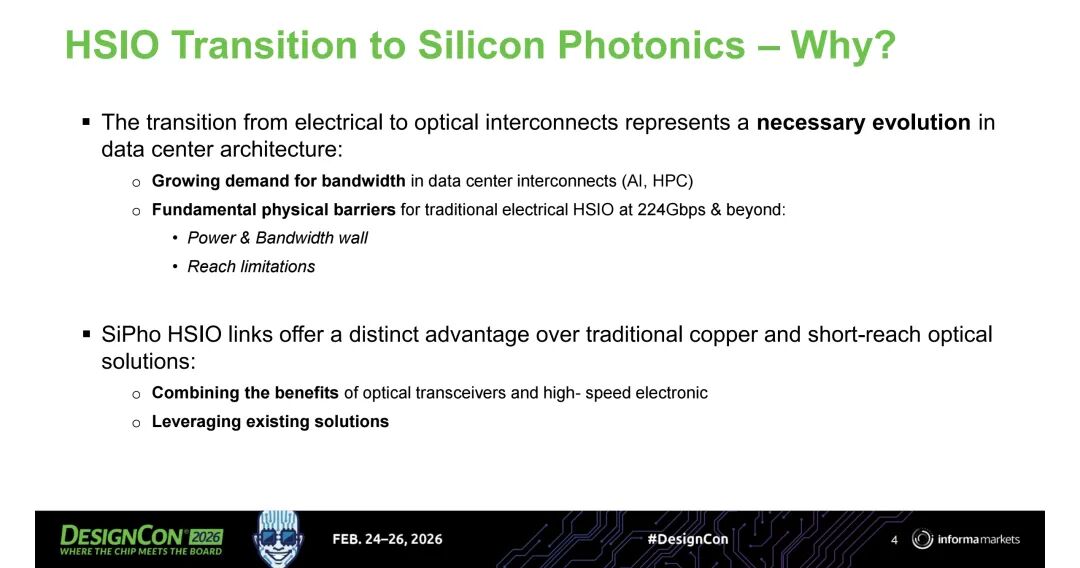

随着大规模人工智能训练集群和高性能计算的飞速发展，数据中心对互连带宽的需求已攀升至数百吉比特每秒量级。传统铜基高速输入输出技术正逼近物理极限，功耗墙与带宽墙的双重制约使其难以支撑224Gbps及以上速率的规模化部署。硅光子技术凭借光子传输的天然优势，成为突破这一瓶颈的核心方案。然而，其电子-光子混合的独特架构，对传统高速互连测试体系提出了全新挑战。Lightmatter在DesignCon 2026的报告，系统梳理硅光子高速链路的技术演进、核心架构、关键测试指标与完整验证流程，为下一代数据中心光互连的可靠性验证提供全面实践框架。

一、传统电互联的物理极限与光互联的演进

（一）高速电互联的发展现状与瓶颈

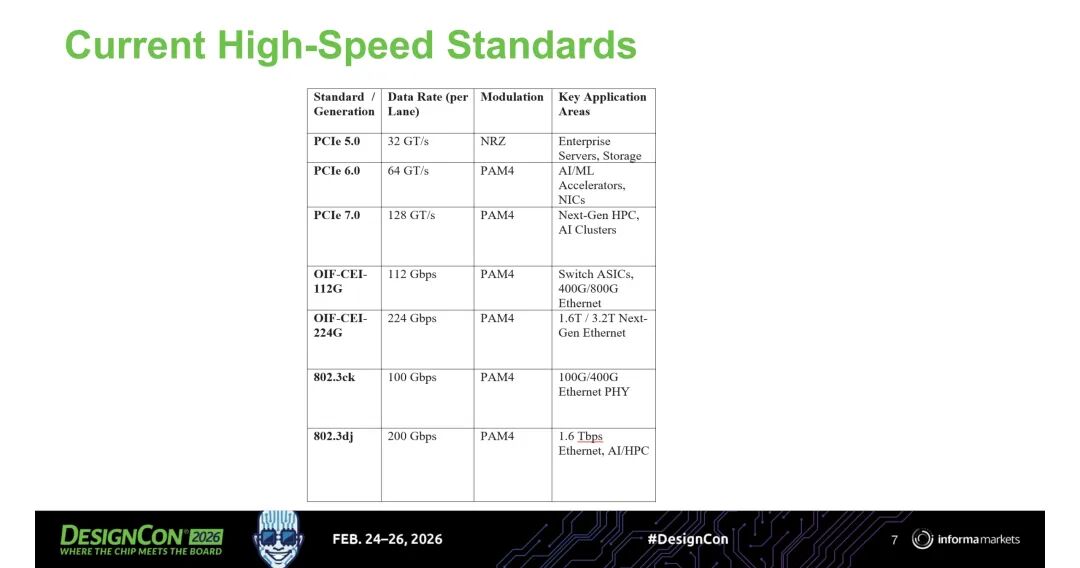

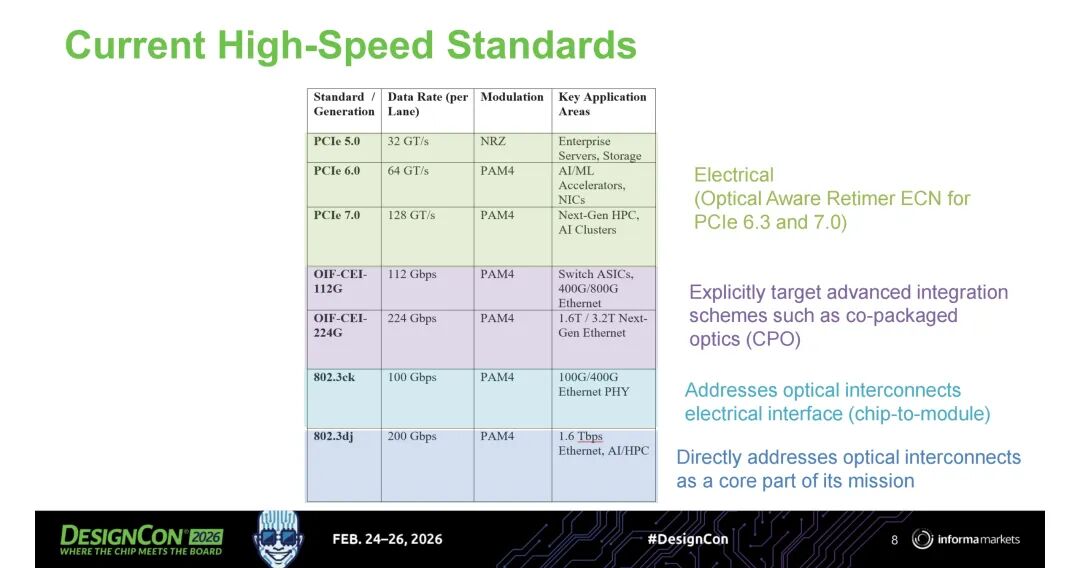

当前数据中心高速互连生态由PCI-SIG、IEEE和OIF三大标准组织主导，已形成从PCIe 5.0到7.0、OIF-CEI-112G到224G、IEEE 802.3ck到dj的完整标准体系。为在有限带宽内提升数据速率，所有新一代标准均全面采用PAM4调制技术，通过将电压摆幅分为四个电平实现每符号2比特的传输效率。但PAM4固有的9.5dB信噪比损失，使得链路对噪声和信号完整性问题更为敏感，必须依赖复杂的前向纠错技术才能保证传输可靠性。

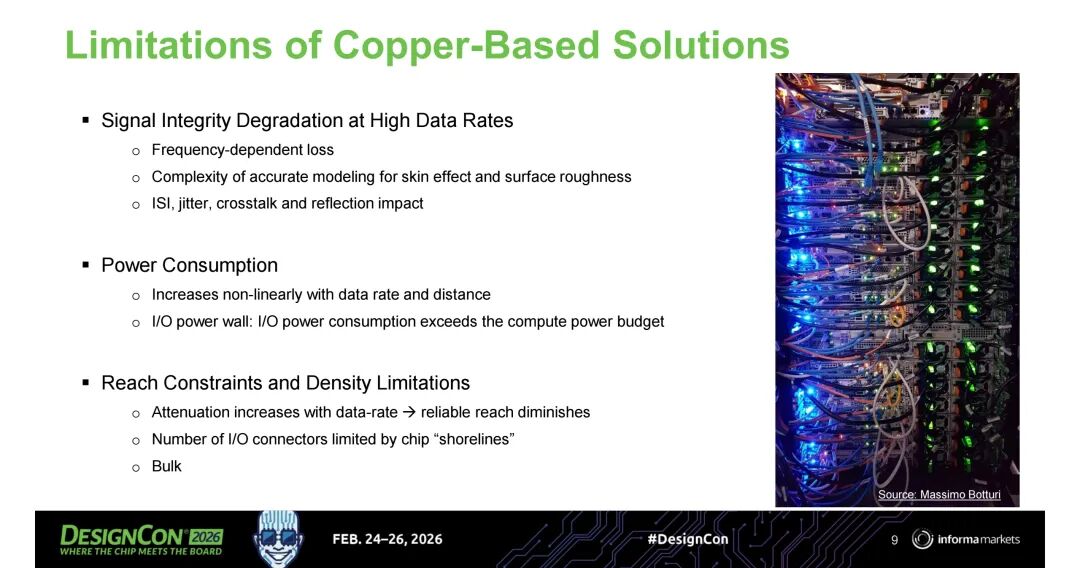

铜基互联在224Gbps速率下已暴露三大根本性缺陷。首先是信号完整性的急剧劣化，高频信号在铜缆中会遭受严重的频率相关损耗，包括介质损耗和导体损耗。趋肤效应使电流集中在导体表面，有效横截面积减小导致电阻急剧上升，而铜表面粗糙度进一步加剧了这一效应。同时，码间干扰、抖动、串扰和阻抗不连续引起的反射，会严重闭合眼图，迫使系统采用功耗极高的前馈均衡和判决反馈均衡技术。

其次是功耗的非线性增长，电互联的能量消耗随数据速率和传输距离呈指数级上升，长距离电链路的功耗已达到5-10皮焦每比特。当总带宽达到太比特每秒量级时，输入输出功耗将占据系统总功耗的很大比例，形成所谓的“输入输出功耗墙”，挤压计算任务的可用功率预算。

最后是传输距离和密度的双重限制。224Gbps速率下，无源直连铜缆的可靠传输距离仅为1-1.5米，只能用于相邻服务器或机架顶部交换机的连接。即使采用有源电电缆将距离延长至4-7米，也会带来额外的成本、功耗和延迟。同时，高带宽需求需要数千条并行链路，而芯片边缘的物理空间有限，无法容纳足够多的铜缆接口，形成了“岸线限制”。

（二）光互联技术的演进路径

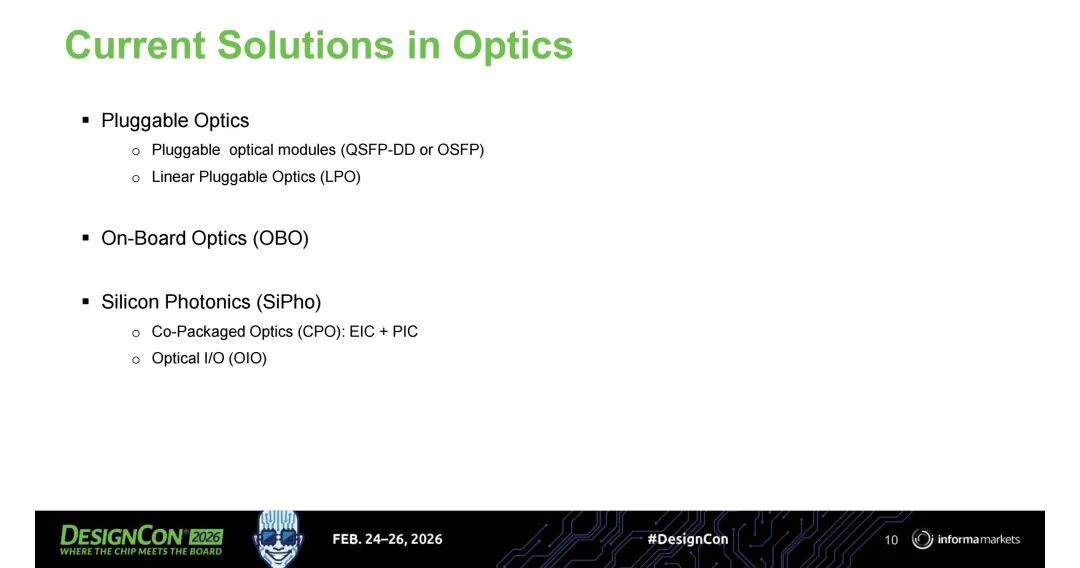

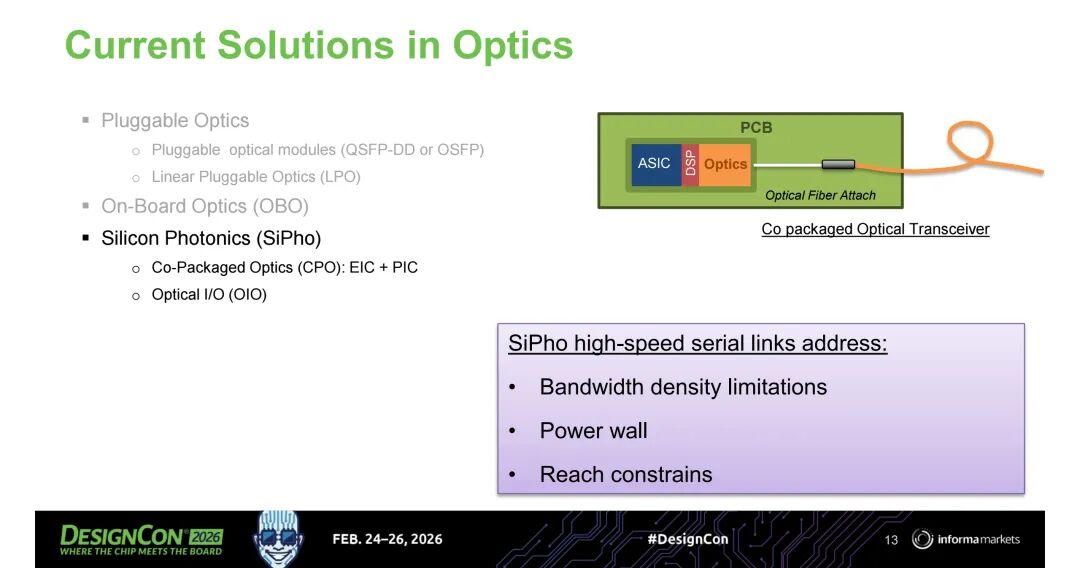

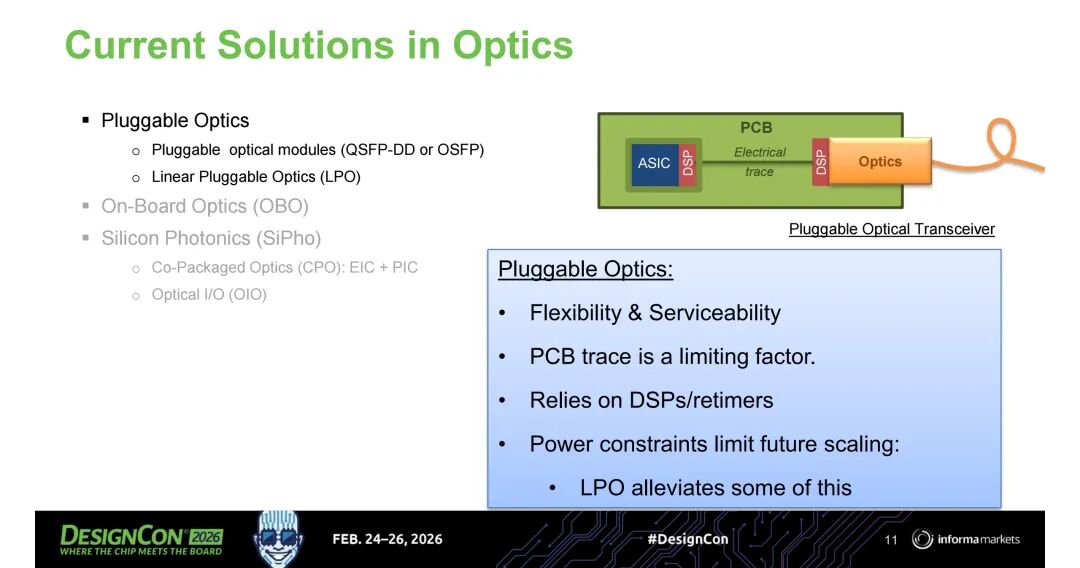

为克服铜基互联的局限，光互联技术经历了从可插拔到集成化的逐步演进。最早的可插拔光模块如QSFP-DD和OSFP，将光电转换功能集成在前端面板的可插拔模块中，具有良好的灵活性和可维护性。但Host ASIC需要通过数英寸的PCB走线将高速电信号传输到模块接口，这部分电通道的损耗仍然是系统性能的瓶颈。线性可插拔光模块通过移除模块内的数字信号处理器和重定时器，将均衡负担转移到主机SerDes，显著降低了功耗和延迟，但也对主机的信号处理能力提出了更高要求。

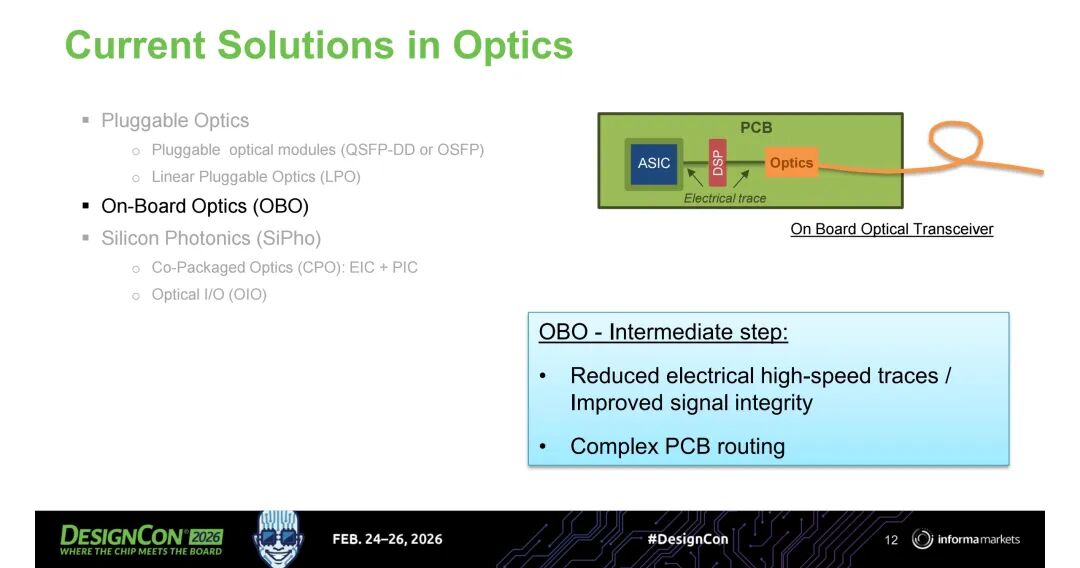

板载光技术将光收发引擎直接安装在主印刷电路板上，缩短了高速电走线的长度，改善了信号完整性并降低了均衡需求。然而，复杂的印刷电路板布线仍然限制了其带宽密度的进一步提升。

硅光子技术的出现，实现了光引擎与电子芯片的深度集成。共封装光技术将光子集成电路与电子集成电路安装在同一封装基板上，完全消除了印刷电路板上的高速电走线，采用超短距离SerDes接口，大幅降低了功耗并提升了带宽密度。光输入输出技术则更进一步，将光互连直接集成到CPU、GPU和AI加速器等计算芯片中，旨在打破AI集群中的内存墙，实现计算节点与分离式内存池之间的超高带宽、低延迟连接。

二、硅光子高速链路的核心架构

硅光子技术利用标准硅集成电路工艺制造光学组件，保留了电子域的信号处理能力，同时利用光子进行数据传输，兼具光通信的高带宽优势和半导体工艺的成熟度。

（一）电域架构

硅光子链路的电域部分与传统高速电互联高度兼容，数据的生成和接收均由SerDes完成。发射端包含驱动器和前馈均衡器，用于预补偿到光引擎的短电通道损耗；接收端则采用连续时间线性均衡器和判决反馈均衡器，恢复经过光电转换后的信号。调制方式同样支持NRZ和PAM4，其中PAM4通过四个光功率电平实现每符号2比特的传输，与电域标准保持一致，确保了与现有高速互联生态的无缝集成。

（二）光域核心组件

光域是硅光子链路区别于传统电链路的核心部分，主要由光源、波导、调制器和解调器组成。

光源通常采用铟磷或砷化镓等III-V族材料制成的激光器，可通过外部耦合或集成方式提供连续波光信号。波导是光信号的传输通道，类似于电域中的铜走线，但硅波导对光的偏振状态高度敏感，大多数硅光子电路仅支持单一偏振态，错误的偏振会导致严重的信号损失。

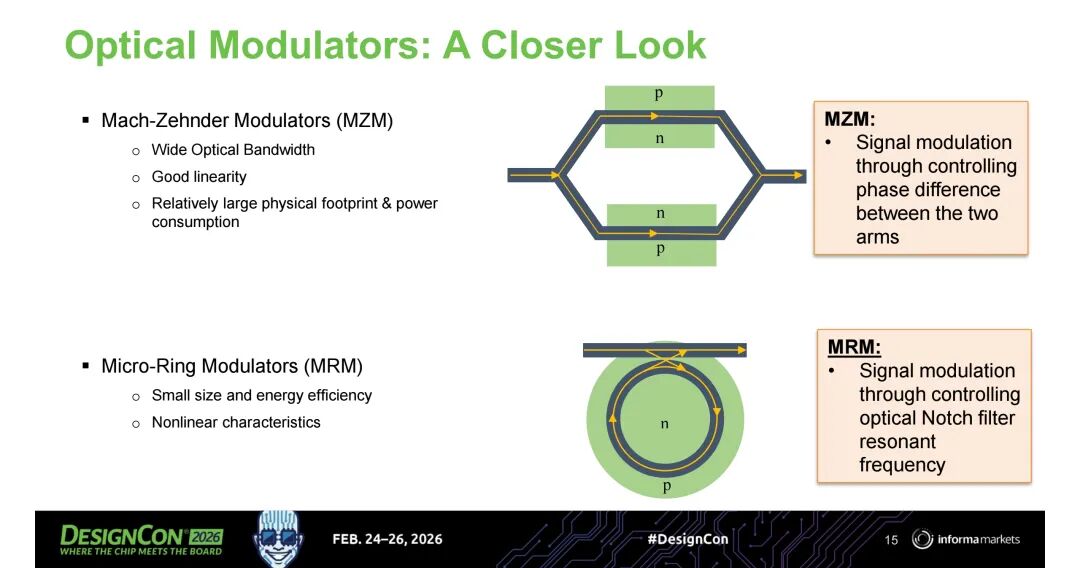

调制器是实现电光转换的关键器件，主要有马赫-曾德尔调制器和微环调制器两种类型。马赫-曾德尔调制器通过将光分为两路，在两臂上施加电压改变光的相位，再通过干涉实现强度调制。它具有宽光学带宽、良好的线性度和热稳定性，但尺寸较大，功耗较高，约为3-5皮焦每比特。微环调制器则利用环形波导的谐振特性，通过施加电压改变谐振波长来实现光开关。它的尺寸极小，半径小于10微米，功耗低于1皮焦每比特，且支持波分复用，但光学带宽较窄，对温度变化非常敏感，需要精确的温度控制。

解调器由光电探测器和跨阻放大器组成。光电探测器将光信号转换为电流，跨阻放大器则将电流转换为电压信号。对于PAM4调制，接收链路必须保持良好的线性度，以准确区分四个不同的光功率电平，因此对跨阻放大器的增益、带宽和线性度都有严格要求。

（三）完整电光链路流程

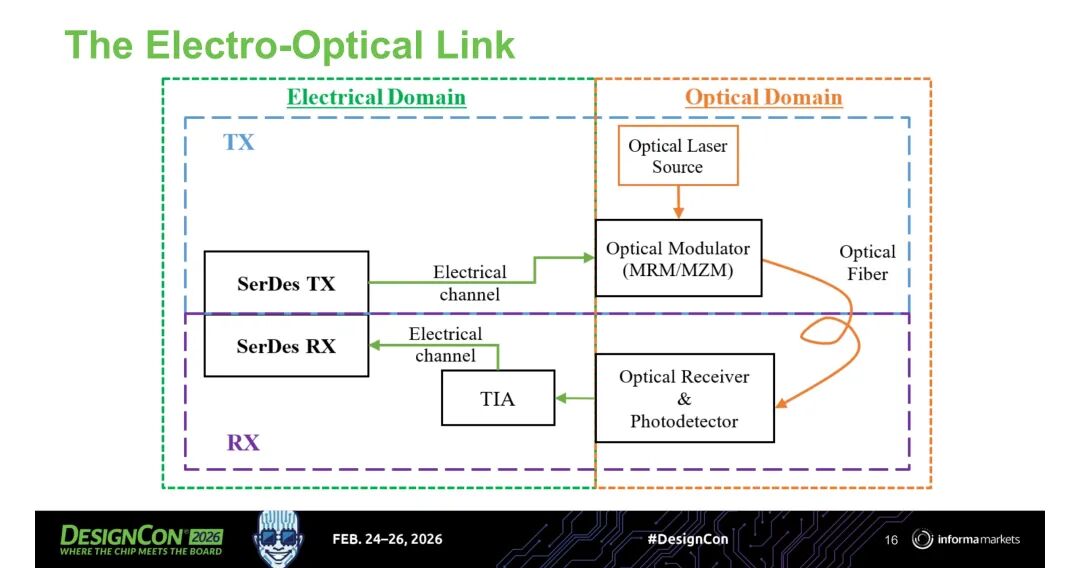

硅光子链路的完整数据传输过程如下：Host ASIC的SerDes发射端产生高速电信号，驱动光调制器将数据编码到连续波激光束上；调制后的光信号通过片上波导传输，耦合到光纤中进行长距离传输；在接收端，光信号耦合进入片上波导，被光电探测器转换为电流，经跨阻放大器放大后，由SerDes接收端进行均衡、判决和数据恢复。

从架构上看，硅光子链路与传统电链路在端点部分几乎完全相同，都依赖SerDes进行信号处理，上层协议如以太网和PCIe对传输介质是铜还是光纤完全透明。两者的核心差异在于传输通道和驱动方式：电链路的通道是损耗随频率急剧增加的铜缆，而光链路的通道是损耗极低的光纤；电链路的驱动器需要直接驱动长距离的传输线，而光链路的驱动器仅需驱动本地的光调制器，信号能量与传输距离解耦，从而突破了铜缆的带宽-距离限制。

三、硅光子高速链路的关键测试指标

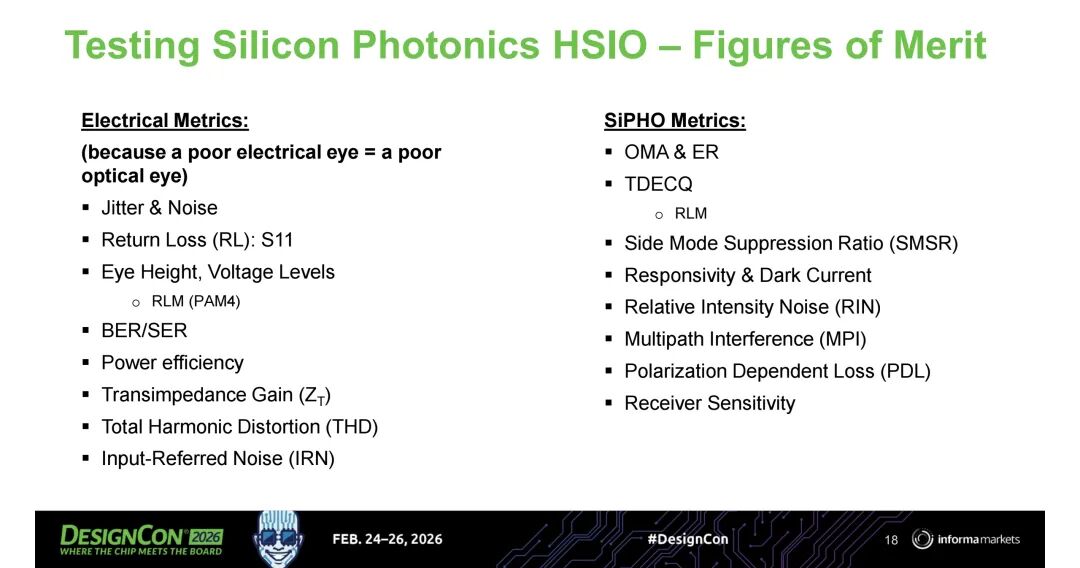

硅光子链路的混合特性要求测试体系必须同时覆盖电域和光域两个维度。电域指标沿用传统高速互联的成熟标准，而光域则引入了一系列全新的性能评价参数。

（一）电域测试指标

电域测试主要评估Host ASIC与光引擎之间的电接口性能，确保电信号在进入光调制器之前具有足够的质量。

抖动与噪声是最基本的电信号完整性指标，总抖动可分解为确定性抖动和随机抖动。发射端抖动测试量化驱动器输出的时序偏差，接收端抖动容限和干扰容限测试则衡量接收器能够承受的最大抖动和噪声水平。回波损耗表征电输入端口的阻抗匹配程度，阻抗不连续引起的反射会导致信号失真，降低到达光调制器驱动器的信号功率。

眼高和电压电平指标用于评估电眼图的垂直裕度，其中电平失配比是PAM4信号的关键参数，用于衡量四个电压电平之间的间距均匀性。垂直眼图闭合度则综合评估电信号经过通道后的质量劣化程度。误码率或符号误码率是衡量链路整体可靠性的核心指标，不同标准有不同的预前向纠错误码率要求，例如IEEE 400G以太网要求为2.4E-4，而PCIe 6.0和7.0则要求为1E-6或更低。

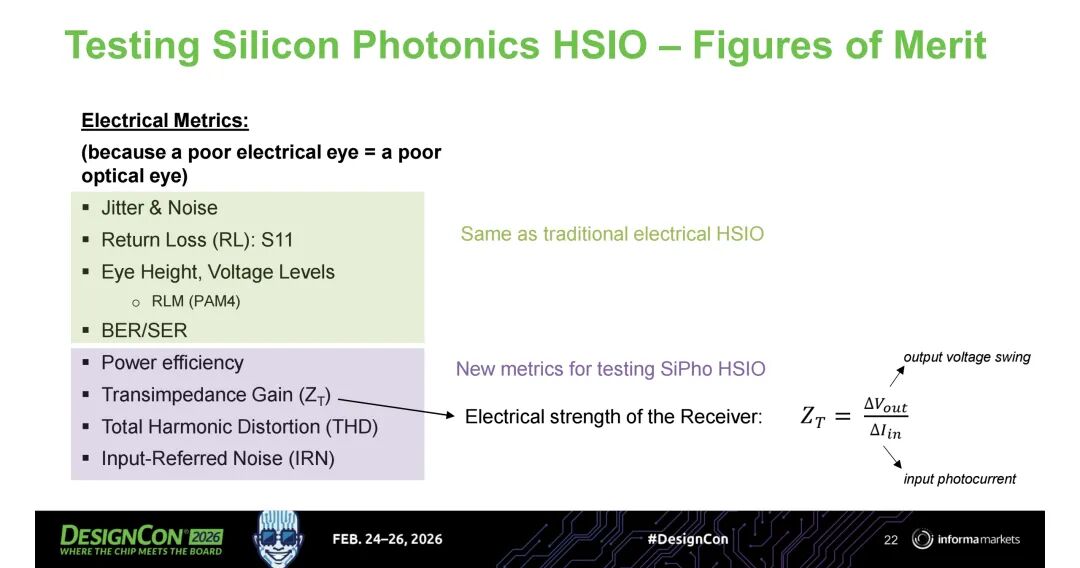

功耗效率是硅光子链路的重要优势指标，目标是将总功耗控制在5皮焦每比特以下。跨阻增益表征接收器将光电流转换为电压的效率，其值等于输出电压摆幅与输入光电流的比值。跨阻增益与带宽之间存在固有的权衡，更高的数据速率需要更宽的带宽，但会导致增益下降。总谐波失真用于量化跨阻放大器的非线性，对于PAM4信号至关重要，非线性会导致外眼压缩，恶化电平失配比。输入参考噪声则衡量跨阻放大器的噪声基底，直接影响接收器的灵敏度。

（二）光域专属测试指标

光域指标用于评估光信号的质量和光组件的性能，是硅光子测试的核心内容。

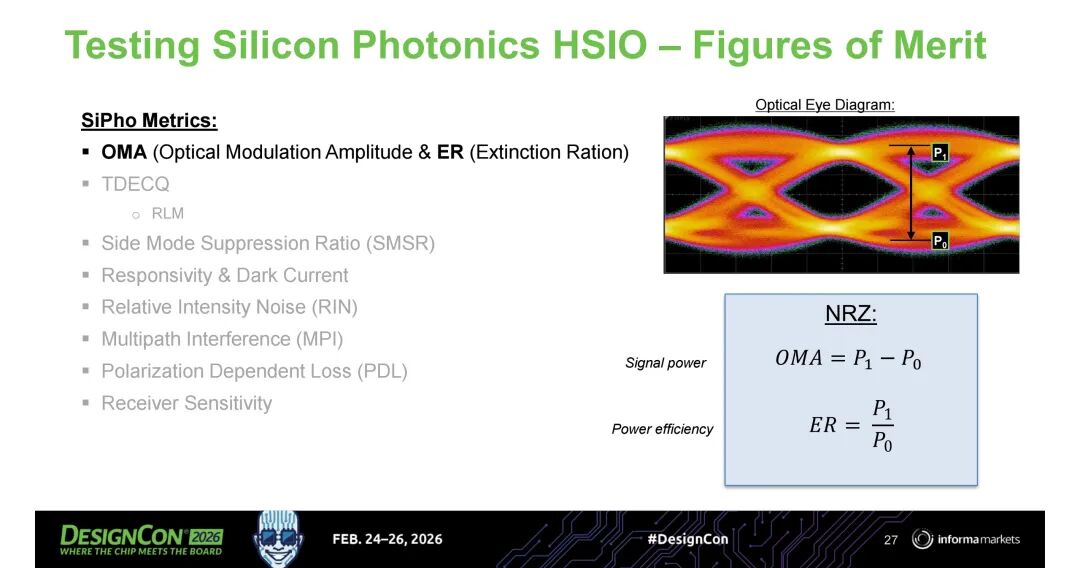

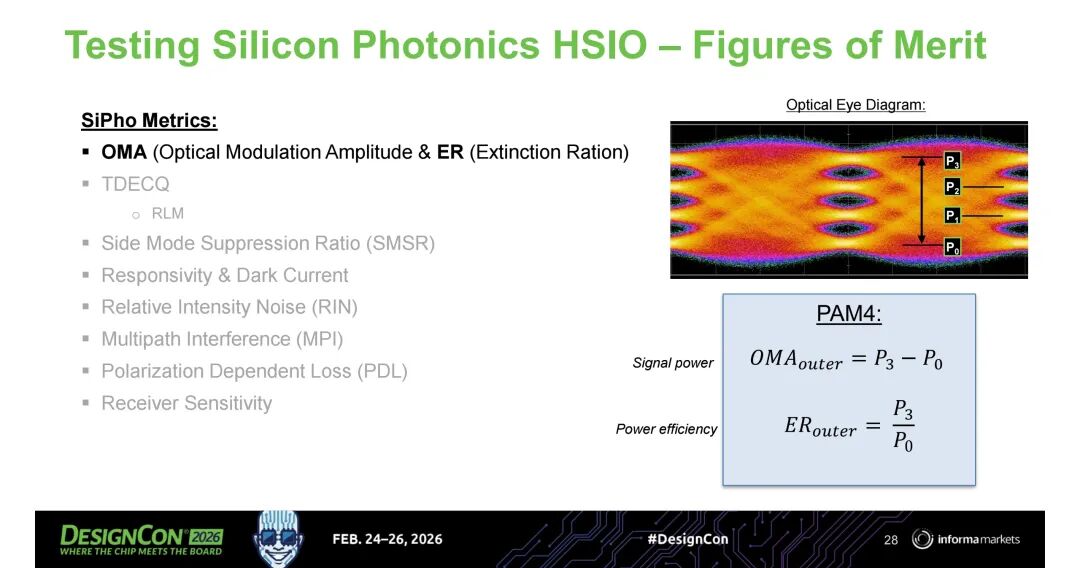

光调制幅度和消光比是表征光发射机性能的两个基本参数。光调制幅度是逻辑“1”和逻辑“0”之间的光功率差，对于PAM4信号则是最高和最低光功率电平之间的差值，它直接决定了信号的强度。消光比是最高光功率与最低光功率的比值，表征激光器将功率转换为调制信号的效率。光调制幅度和消光比相互关联但又有所不同，良好的消光比如果伴随过低的光调制幅度，信号仍然可能无法被可靠接收，反之亦然。

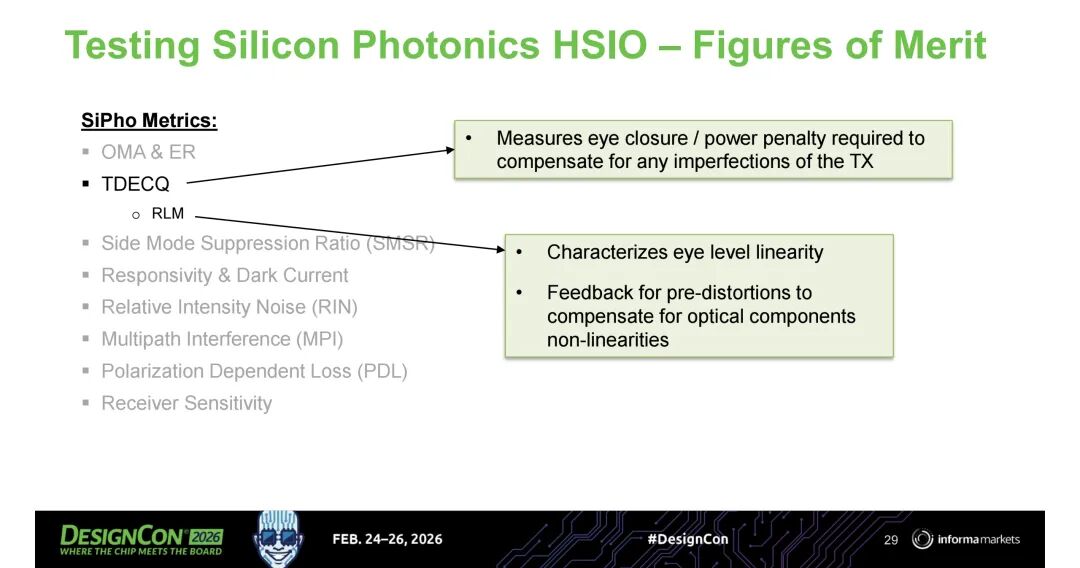

发射机色散眼图闭合四进制是PAM4光发射机的核心评价指标，它衡量由于非理想发射机导致的眼图闭合程度，以及为达到目标误码率所需的额外功率代价。理想发射机的发射机色散眼图闭合四进制值为1，数值越低表示发射机性能越好。该指标综合考虑了噪声、色散、驱动器抖动等多种因素对信号质量的影响。

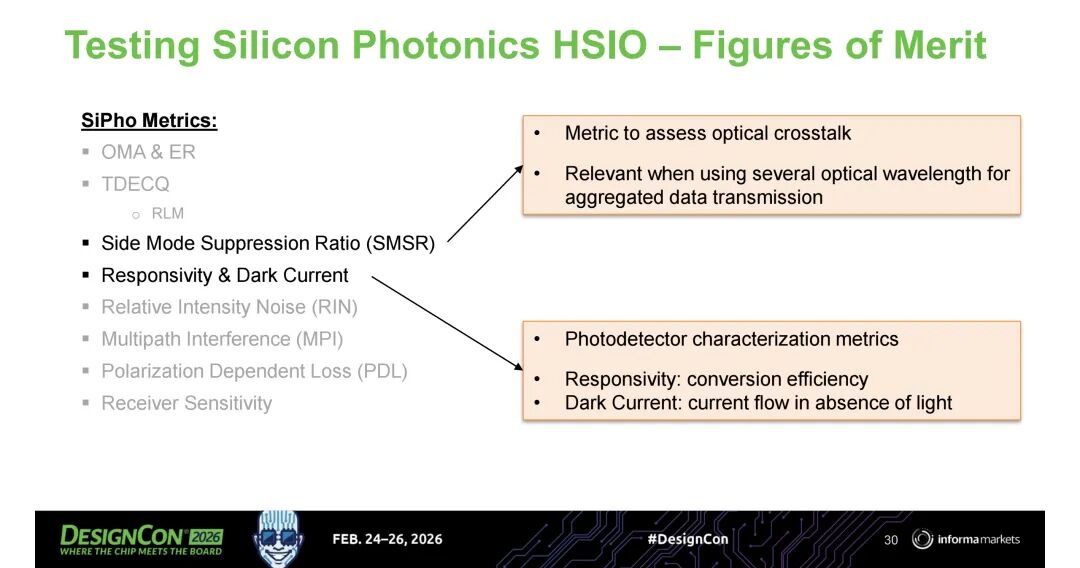

电平失配比在光域同样重要，由于微环调制器固有的非线性特性，需要在电发射端进行预失真补偿，光域的电平失配比测量可作为预失真调整的反馈依据。边模抑制比用于评估激光器的光谱纯度，衡量主激光峰与相邻边峰之间的幅度差，在波分复用系统中用于抑制光串扰。

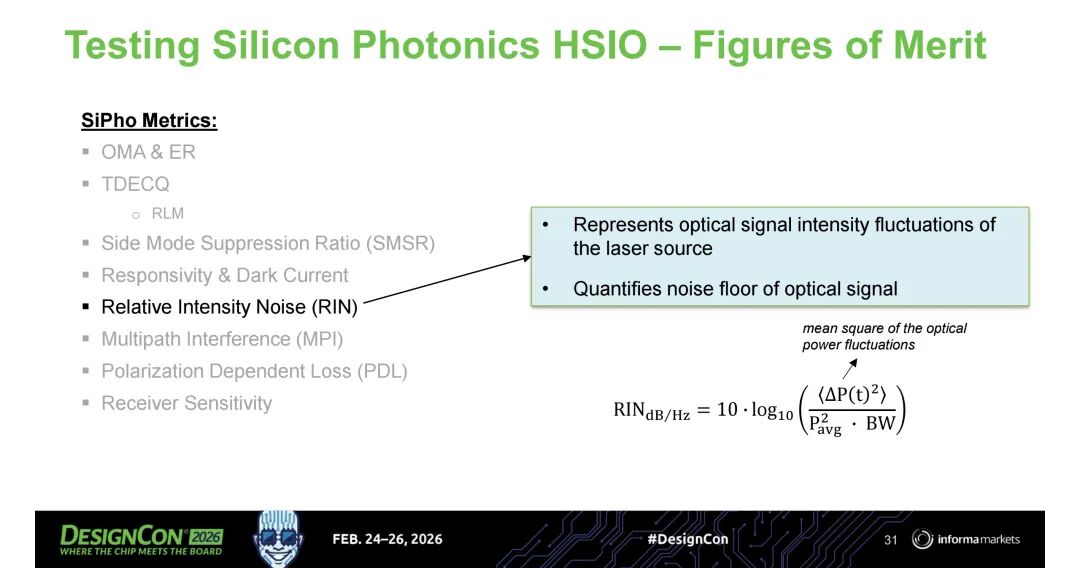

响应度和暗电流是光电探测器的关键参数，响应度衡量探测器将光子转换为电子的效率，暗电流则是无光照时探测器的漏电流，会增加接收端的噪声。相对强度噪声表征激光器输出光功率的随机波动，它会提高整个系统的噪声基底，对于信噪比预算紧张的PAM4链路影响尤为显著，无法通过简单增加光功率来弥补。

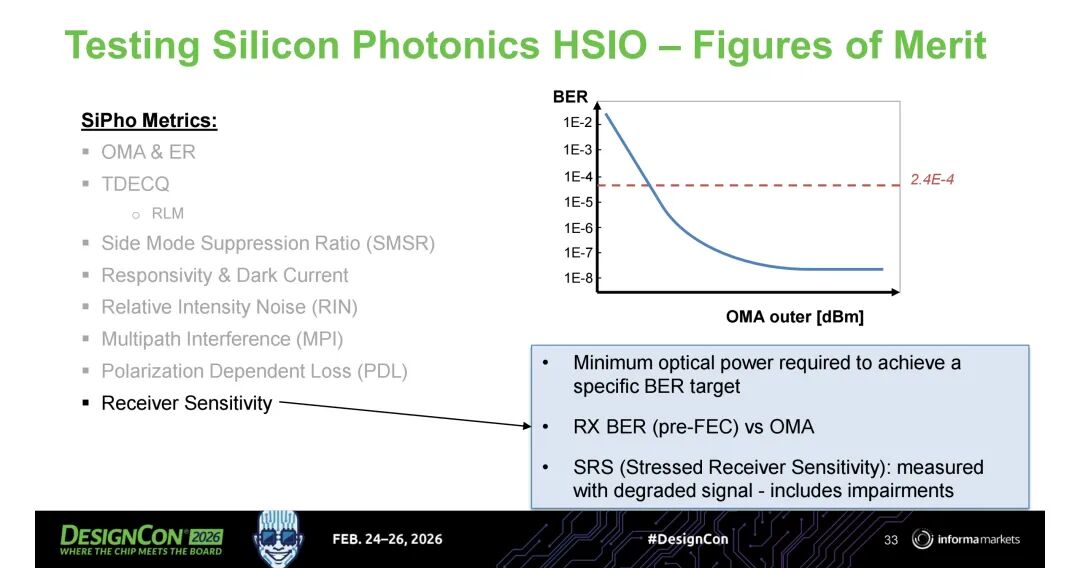

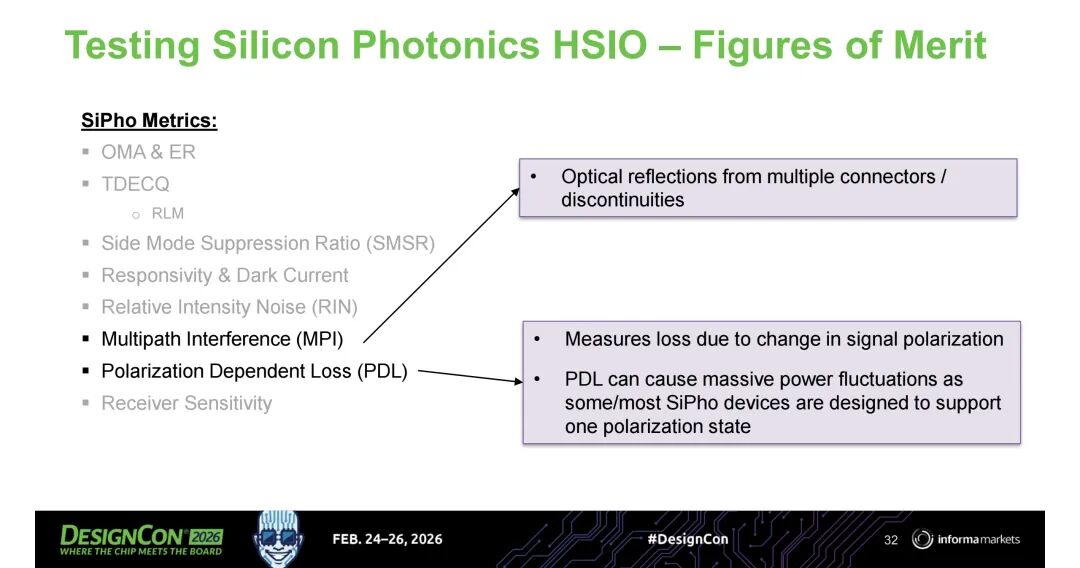

多径干涉是由光纤中多个连接器或不连续点的反射引起的，反射光与主信号混合会导致信号失真。偏振相关损耗衡量光信号的插入损耗随偏振状态的变化，由于硅光子器件通常仅支持单一偏振态，偏振相关损耗会导致严重的功率波动，影响测量的稳定性。接收灵敏度是接收器能够达到目标误码率所需的最小光调制幅度，是衡量接收器性能的综合指标。

四、硅光子高速链路的完整测试流程

硅光子链路的测试需要从晶圆级到系统级的多阶段验证，以确保每个环节的性能和可靠性。

（一）光链路预算分析

在进行实际测试之前，首先需要进行光链路预算分析，确保有足够的光功率到达接收器以实现可靠传输。链路预算以光调制幅度为核心，而非总光功率，因为只有调制部分的功率才携带信息。

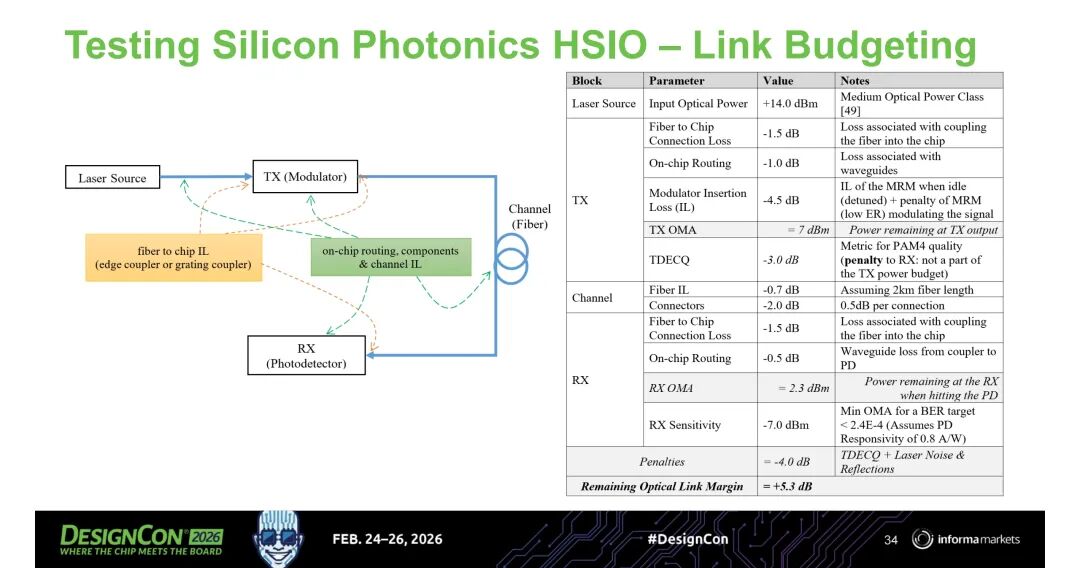

一个典型的224Gbps硅光子链路预算包括以下部分：激光器输出光功率，光纤到芯片的耦合损耗，片上波导传输损耗，调制器插入损耗，光纤传输损耗，连接器损耗，接收端的光纤到芯片耦合损耗和片上波导损耗。此外，还需要考虑发射机色散眼图闭合四进制、激光器噪声和反射等带来的功率代价。最终到达光电探测器的光调制幅度必须大于接收器的灵敏度，并留有足够的系统余量。

（二）晶圆级测试

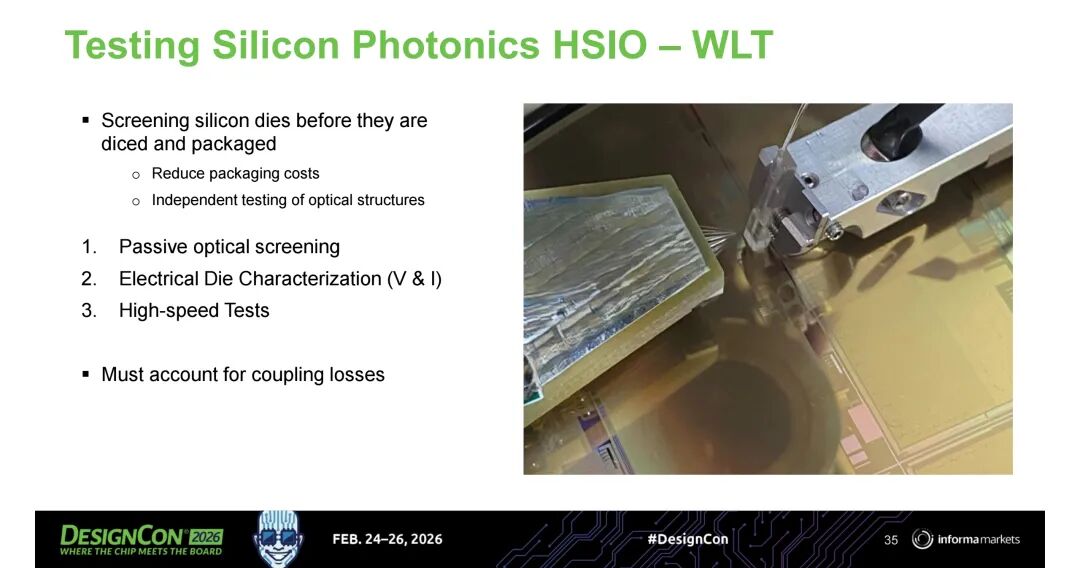

晶圆级测试的目的是在芯片切割和封装之前筛选出不合格的裸片，避免昂贵的封装成本。由于未切割的晶圆没有边缘用于光耦合，晶圆级测试通常采用光栅耦合器将光耦合进出芯片。光栅耦合器的插入损耗高于边缘耦合器，因此需要通过校准结构来消除其对测量结果的影响。

晶圆级测试分为三个阶段：首先是无源光学筛选，通过扫描可调谐激光器的波长，测量波导的插入损耗和峰值波长，评估光刻工艺的质量；其次是电学特性测试，测量光电探测器的暗电流、调制器二极管的开启电压和加热器的电阻等参数；最后是高速特性测试，使用射频探针测量键合焊盘的S参数，评估电光带宽和光电响应度。

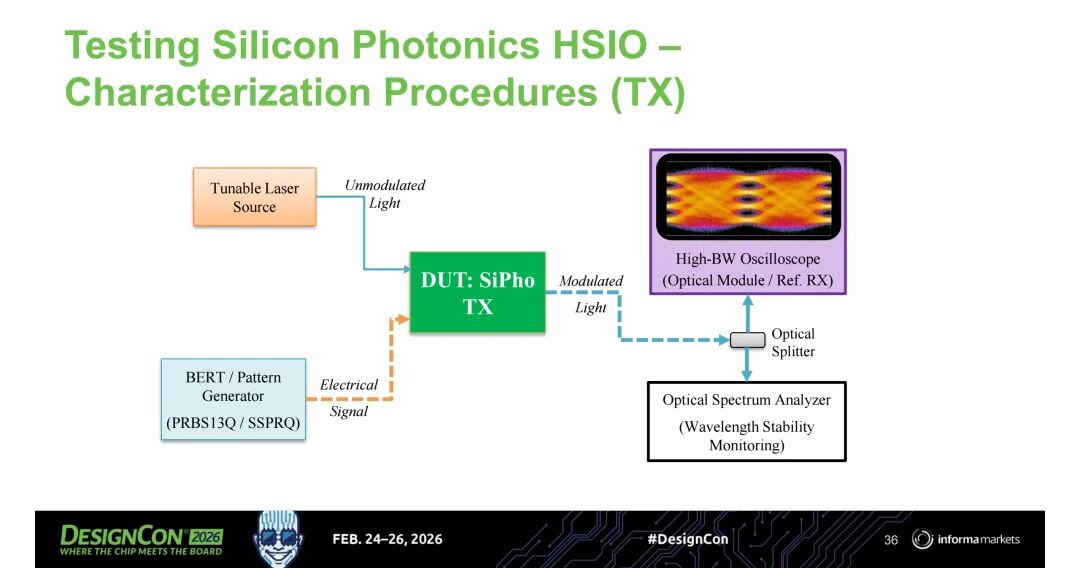

（三）发射机表征

发射机表征用于评估光发射机输出信号的质量。测试系统由误码率测试仪产生PRBS13Q或SSPRQ测试图案，驱动硅光子发射机。输出的光信号通过光分路器分为两路，一路输入到带有光模块的高带宽示波器，用于捕获眼图并测量光调制幅度、消光比、电平失配比和发射机色散眼图闭合四进制等参数；另一路输入到光谱分析仪，用于监测激光器的波长稳定性。

此外，还需要验证发射机在不同温度下的工作性能，确保热控制回路能够将调制器的谐振波长稳定锁定在目标激光波长上。对于采用波分复用的多通道系统，还需要进行热串扰测试，测量相邻通道加热器工作时对目标通道波长和误码率的影响。

（四）接收机表征

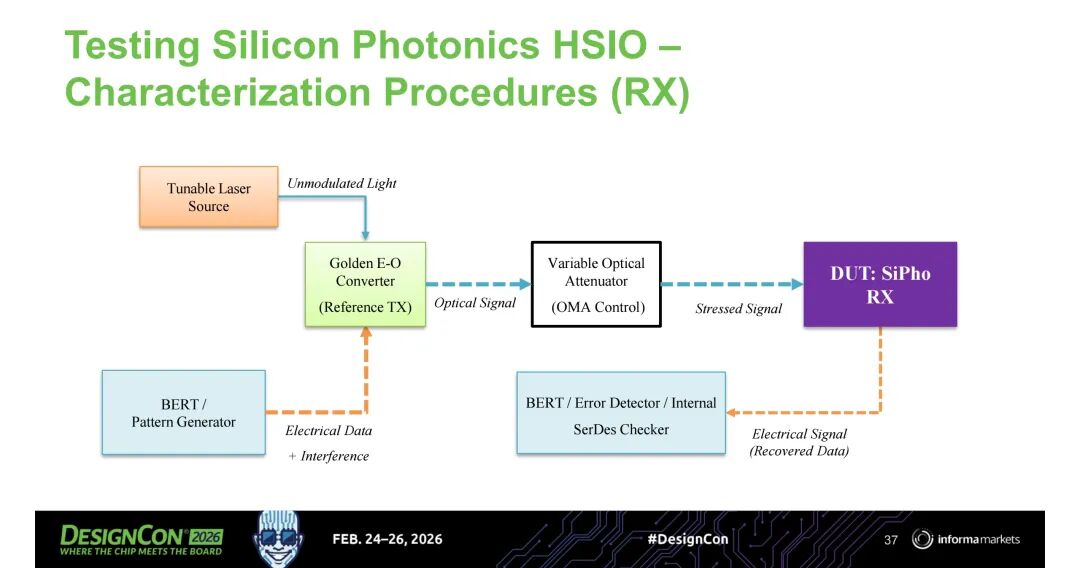

接收机表征用于确定接收器能够容忍的最差信号质量。测试系统使用标准的黄金发射机产生理想的光信号，通过可变光衰减器控制输入到被测接收机的光信号幅度。误码率测试仪用于测量不同光功率下的预前向纠错误码率，当误码率达到2.4E-4时对应的光调制幅度即为接收灵敏度。

抖动容限测试通过在光信号中注入不同频率的正弦抖动，验证接收器的时钟数据恢复电路能否跟踪抖动并保持误码率在阈值以下。需要注意的是，硅光子链路中存在独特的调幅-调相噪声转换现象，光电探测器和跨阻放大器的非线性会将光信号的幅度噪声转换为相位噪声，导致额外的抖动，可能使抖动容限测试失败。

串扰测试则在所有相邻通道同时工作的情况下，测量目标通道的误码率劣化程度，评估光串扰和电串扰的影响。对于线性可插拔光和共封装光等新型架构，还需要进行系统级的通道工作裕度测试，或利用内置自测试功能进行验证。

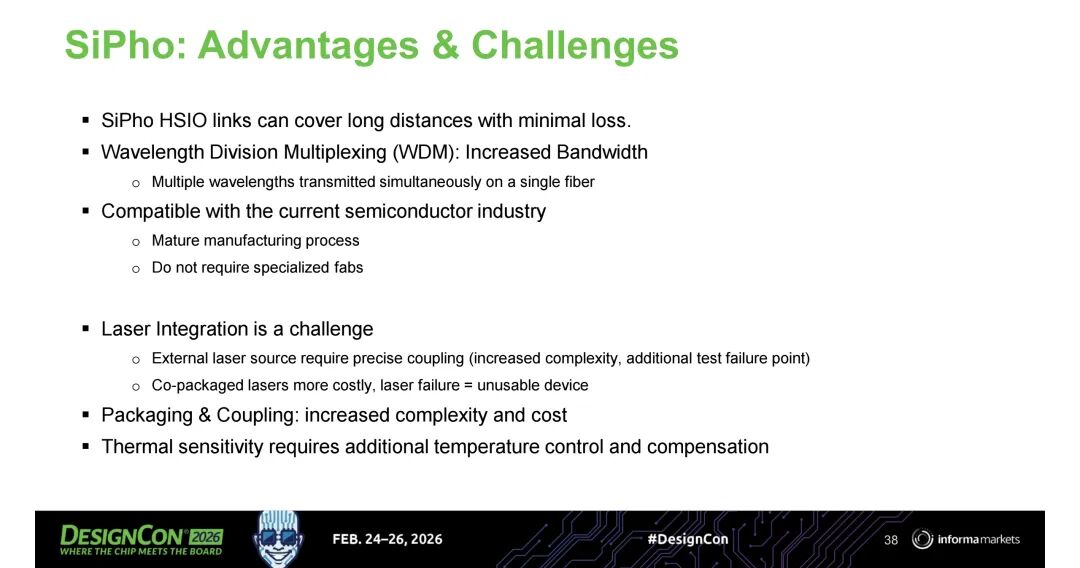

五、硅光子技术的优势与挑战

（一）核心优势

硅光子技术相比传统铜基互联和短距离光互联具有三大核心优势。首先是长距离低损耗传输，光纤的传输损耗仅为0.2-0.4dB/km，远低于铜缆，能够支持数米甚至数公里的高速传输，实现数据中心内计算和存储资源的灵活分离部署。其次是极高的带宽密度，通过波分复用技术，可以在单根光纤上同时传输多个波长的独立数据流，大幅提升单位面积的带宽容量，突破芯片岸线的物理限制。最后是与现有半导体工艺的兼容性，硅光子器件可以在标准CMOS工艺线上制造，能够充分利用成熟的半导体制造生态，降低生产成本。

（二）现存挑战

尽管优势显著，硅光子技术仍面临一些亟待解决的挑战。首先是激光器集成问题，硅本身不能发光，必须采用III-V族激光器。外部激光器需要精确的光纤耦合，增加了系统复杂度和故障点；共封装激光器虽然解决了耦合问题，但激光器的失效会导致整个芯片无法使用，增加了替换成本。其次是封装和耦合的复杂度，硅波导的尺寸远小于光纤，需要亚微米级的对准精度，这使得封装工艺变得复杂且昂贵。最后是热敏感性问题，特别是微环调制器对温度变化非常敏感，需要复杂的主动温度控制和反馈回路来保证稳定工作。

六、结论

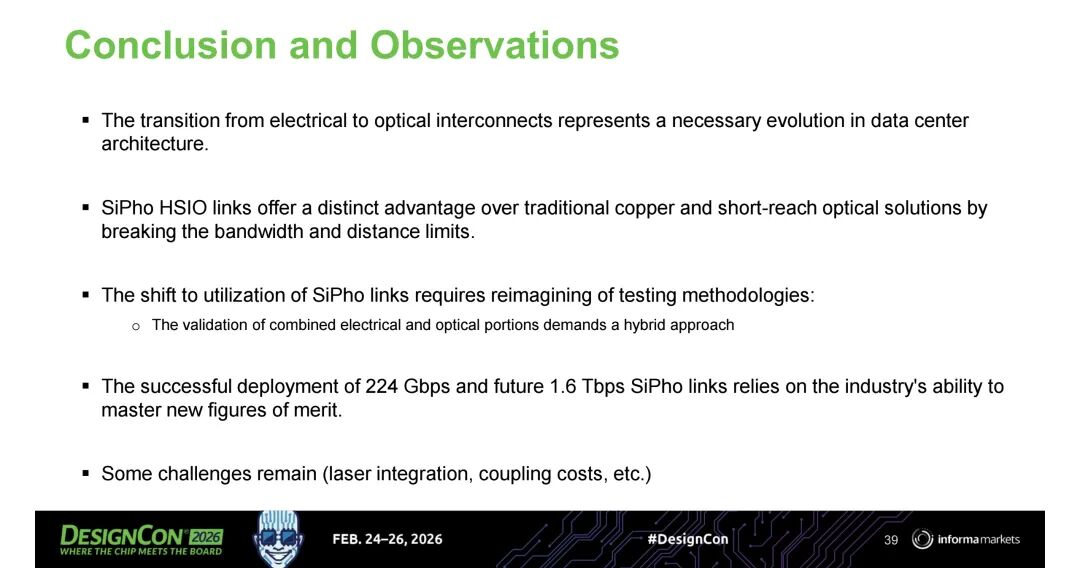

从电互联到光互联的转变，是数据中心架构为满足AI和HPC带宽需求而进行的必然演进。硅光子技术通过结合光通信的高带宽优势和半导体工艺的成熟度，成功突破了铜基互联的带宽和距离限制，成为下一代高速互连的核心技术。

然而，硅光子链路的电子-光子混合特性，要求我们重新构建测试验证体系。这一体系必须兼顾传统电域的信号完整性指标和光域的全新性能参数，采用从晶圆级到系统级的多阶段测试策略，以确保224Gbps及未来1.6Tbps光链路的可靠性和性能。虽然激光器集成、封装成本和热控制等挑战仍然存在，但本文所阐述的测试方法和实践指南，为硅光子技术的大规模部署提供了坚实的基础。随着行业在这些关键领域的不断突破，硅光子技术将在构建下一代超大规模数据中心和AI计算基础设施中发挥不可替代的作用。
