芯瑞科技光模块测试工程师：LCC、POB、SNAP12并行光模块技术解析

作为光模块测试工程师，日常需对并行光模块进行眼图、误码率、光功率、消光比、高低温循环、老化等全维度验证。在高密度板间互联、甚短距高速传输场景中，LCC、POB、SNAP12是三类主流并行光模块，三者在封装形态、通道架构、可靠性设计与应用边界上差异显著。本文从测试与工程落地角度，拆解三者核心优势、测试要点与最佳应用场景，为选型与验证提供参考。

并行光模块基础认知​：

并行光模块通过多通道 VCSEL/PD 阵列 + 并行光纤实现多路信号同步收发，突破单通道速率瓶颈，广泛用于光背板、服务器 - 存储互联、雷达处理、机载航天、工业控制等场景。三类模块均以850nm 多模为主，适配 MPO/MTP 标准光接口，电接口与封装决定其适配性与可靠性。

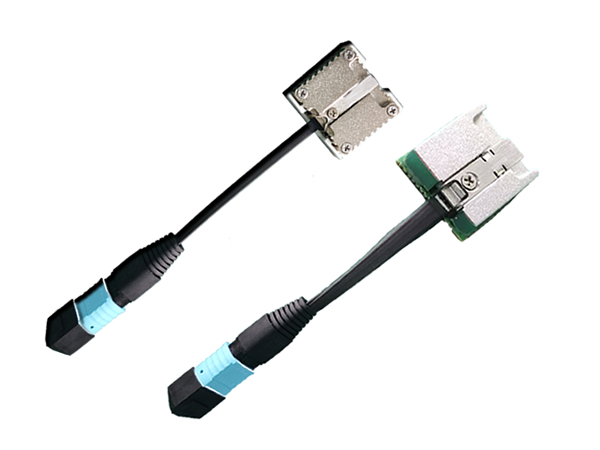

螭虎架构可插拔LCC光模块

LCC 光模块（Leadless Chip Carrier）：小体积高可靠，严苛环境首选​

核心结构与封装​

无引脚芯片载体封装，表贴式（SMD） 设计，典型尺寸16.4mm×16.4mm×4mm，无外接插件，直接焊接于 PCB，电磁屏蔽与结构稳定性极强。​

核心优点（测试验证结论）​

1. 极致小型化与高密度：4/12 通道并行，单通道 3.125G~10G，总带宽最高120Gbps，板上占位极小，适合空间受限系统。​
2. 工业 / 军工级可靠性：工作温度 **-40℃~+85℃**，抗振动、抗冲击、抗辐照（宇航级可达 40Krad (Si)），EMI/EMC 表现优异。​
3. 低寄生参数：无引脚设计，高速信号完整性好，测试中眼图张开度稳定，误码率（BER）长期保持 **≤1E-12**。​
4. 免维护、高集成：焊接式安装，无插拔损耗，适合一次性集成与长期在轨 / 机载运行。​

测试重点​

• 焊接可靠性：回流焊温度曲线验证、焊点拉力 / 剪切力测试​
• 极端环境：高低温存储、温度循环、湿热、抗辐照验证​
• 信号完整性：高速差分眼图、串扰、回波损耗测试​

典型应用场景​

• 航天 / 弹载 / 机载电子：星载处理机、弹载数据链、机载雷达​
• 军工 / 工控：雷达处理机、工业控制核心板、防爆通信设备​
• 高密度板间互联：光背板、小型化服务器内部互连

POB 光模块（Parallel Optical Bus）：大通道高带宽，数据中心主力​

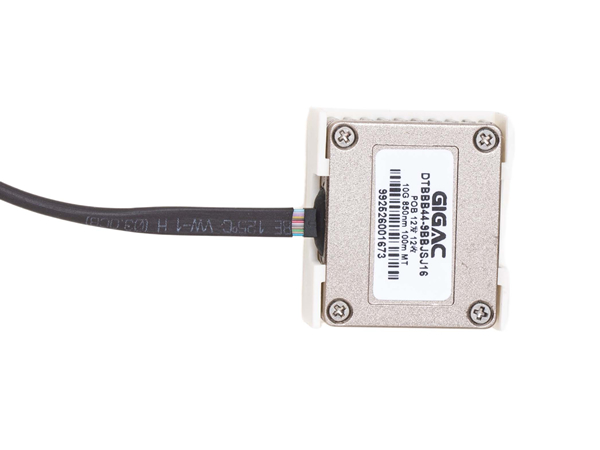

单通道速率10G的12收12发POB并行光模块

核心结构与封装​

并行光总线架构，PCB 基板 + 紧凑外壳，支持12/24 通道并行收发，光电接口可插拔，螺丝固定，兼容标准 MT/MPO，带 I²C 数字诊断（DDM）。​

核心优点（测试验证结论）​

1. 超大通道与带宽：最高 24T24R，单通道 10G，总带宽240Gbps+，满足 400G/800G 板间互联需求。​
2. 工程化友好：可插拔维护，支持在线替换，测试与量产良率高，成本可控。​
3. 兼容性强：兼容 CML/LVDS/PECL 电平，适配主流 ASIC 与 FPGA，即插即用。​
4. 散热友好：结构开放，自然散热即可满足数据中心长期运行。​

测试重点​

• 多通道一致性：光功率、波长、阈值、灵敏度通道间差异管控​
• 热稳定性：85℃ HTOL 老化、功耗与温升监控​
• 可维护性：插拔寿命、重复对接损耗、DDM 精度​

典型应用场景​

• 数据中心：服务器 - 存储阵列互联、交换机板间互联​
• 高性能计算（HPC）：AI 训练集群内部短距高速互联​
• 企业级存储：分布式存储节点高速互连​
• 甚短距（VSR）高速通信：机房内部、机柜间短距传输​

SNAP12 光模块：MSA 标准可插拔，工业 / 航空通用型​

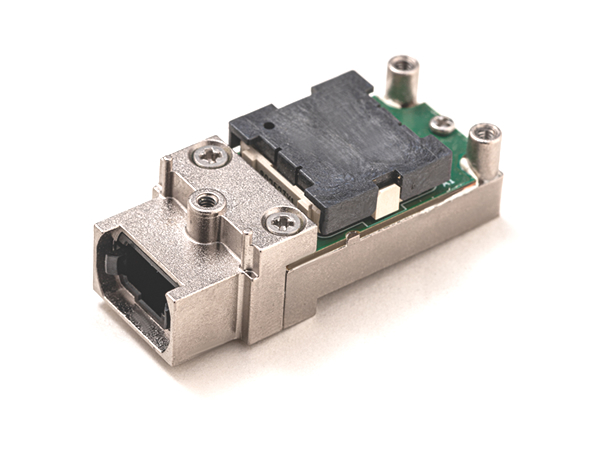

12路收发并行SNAP12光模块

核心结构与封装​

遵循SNAP12 MSA 协议，10×10Pin 可插拔电接口 + MPO 光接口，标准化尺寸，螺丝 / 卡扣固定，12 通道并行，工业级宽温设计。​

核心优点（测试验证结论）​

1. 绝对标准化：全行业兼容，可直接替换，降低设计与供应链风险。​
2. 坚固易用：可插拔 + 机械固定，兼顾维护性与抗振性，无需额外散热。​
3. 宽温低功耗：-40℃~+85℃稳定工作，典型功耗 **<1.8W**，适合无主动散热设备。​
4. 抗干扰强：EMI/EMC、防雷击优于铜互连，适配航空与工业现场。​

测试重点​

• 接口兼容性：电接口插拔力、光接口对接损耗、协议一致性​
• 环境适应性：振动、冲击、湿热、高加速应力（HAST）​
• 长时可靠性：机载 / 工业场景长期不间断运行验证​

典型应用场景​

• 航空航天：机载娱乐与通信（IFEC）、无人机数据链​
• 工业自动化：机器视觉、智能制造高速总线​
• 医疗设备：高精度影像数据传输​
• 通用嵌入式：高性能计算机、服务器农场、光背板互联​

三者核心对比：

​

选型与测试建议​

1. 空间极致 + 高可靠：选 LCC，重点验证焊接与极端环境可靠性。​
2. 大带宽 + 可维护：选 POB，严控多通道一致性与热稳定性。​
3. 标准化 + 通用场景：选 SNAP12，优先做接口兼容与环境应力测试。​

​

LCC、POB、SNAP12 并行光模块，本质是封装形态→可靠性→应用场景的梯度匹配：​

• LCC：以小型化与高可靠，征服严苛环境；​
• POB：以大通道与高带宽，支撑数据中心算力互联；​
• SNAP12：以标准化与易用性，覆盖工业与航空通用场景。​

作为测试工程师，需围绕封装特性、通道一致性、环境可靠性、信号完整性制定差异化测试方案，确保模块在目标场景下长期稳定运行。
