光模块测试工程师：芯瑞科技支持回流焊的LCC光模块核心优势解析

作为一名长期奋战在产线一线的光模块测试工程师，我深知封装工艺对最终产品良率、可靠性和量产效率的决定性影响。在众多封装形式中，LCC（无引脚芯片载体）封装因其独特的结构优势，正成为高速光模块领域的主流选择。其中芯瑞科技首创“支持回流焊”的特性，将LCC封装的优势发挥到了极致，为大规模生产带来了革命性的便利。下面我从工程实践角度，分析其三大核心优势：

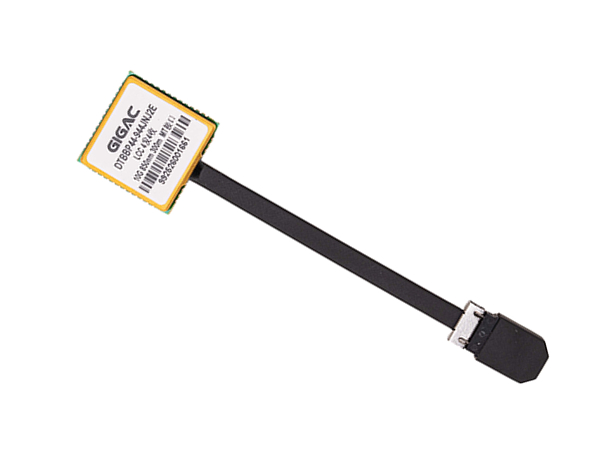

可回流焊4收4发LCC光模块

自动化贴片与高效焊接，大幅提升量产节拍

传统插件式或手工焊接方式不仅效率低下，且一致性差，难以满足现代数据中心对光模块海量交付的需求。LCC封装采用表面贴装技术（SMT），其引脚设计为向内弯曲并紧贴芯片本体，完美适配高速贴片机作业。更重要的是，它完全兼容红外回流焊工艺——这是当前电子制造业最成熟、最高效的批量焊接方式。通过回流焊炉，整批模块可在数分钟内完成所有焊点的同步加热与固化，无需人工干预，极大提升了单位时间内的产出量。对于像我这样负责每日数千只模块老化与功能测试的工程师而言，这意味着更稳定的来料节奏和更可预测的生产计划。

小型化与高密度集成，释放PCB空间潜力

随着800G乃至1.6T光模块逐步商用，单通道速率飙升的同时，对物理尺寸的要求却愈发严苛。LCC封装通过实现0.8mm甚至0.65mm的超窄引脚间距，相比传统QFP封装体积缩小近一半，使得在有限面积内布置更多I/O通道成为可能。例如，一款标准LCC48光模块即可支持多路并行收发，总数据率可达100Gbps级别。这种高密度布局不仅节省了主板宝贵空间，也为后续散热设计和信号完整性优化提供了更大余地。在实际测试中，我们发现紧凑结构有助于减少寄生电感与电容，从而改善高频信号质量，降低误码率风险。

增强密封性与环境适应性，保障长期运行可靠性

尽管早期LCC封装存在调试不便的问题，但现代改进型设计已通过优化支架结构与焊接工艺显著提升了密封性能。特别是当LCC光模块直接通过回流焊固定于PCB上时，整个组件形成一个坚固的整体，有效抵御振动、湿气及温度循环带来的应力冲击。这对于部署在严苛工业环境或户外基站中的光模块尤为重要。我们在进行-40℃至+85℃宽温老化测试时发现，经过良好回流焊处理的LCC模块表现出更高的机械稳定性和电气连续性，故障率明显低于其他封装类型。此外，部分高端型号还结合了盖板焊接与胶封工艺，进一步增强了防尘防水能力，确保在复杂工况下依然保持优异性能。

成功解决LCC光模块无法回流焊的痛点不仅是LCC光模块的一项制造特性，更是贯穿研发、生产、测试全链条的核心竞争力所在。它让高速光通信器件真正实现了从实验室走向规模化应用的跨越，也为我们这些幕后测试人员减轻了压力、提高了信心。未来，随着AI算力持续爆发，我相信这类兼具高性能与高可制造性的封装方案将继续引领行业前行。
