Abaqus仿真出现单元畸变？成因分析与实用解决办法

一、单元畸变的定义和危害

在Abaqus仿真中，“单元畸变”指单元形状偏离理想形态（如四边形单元成锐角极小的菱形、六面体单元成扭曲斜方体），导致雅可比行列式、长宽比、翘曲度等质量参数超标。

其危害显著：轻则计算收敛困难（迭代步数激增、结果不收敛），重则仿真中断（报错“负体积”“雅可比小于0”），即便勉强收敛，应力、变形结果也会失真（局部应力异常），失去工程参考价值。

常见畸变类型有：四边形/三角形单元的锐角、翘曲畸变，六面体/四面体单元的负体积、长宽比超标畸变，其中“负体积”是最易触发报错的严重情况。

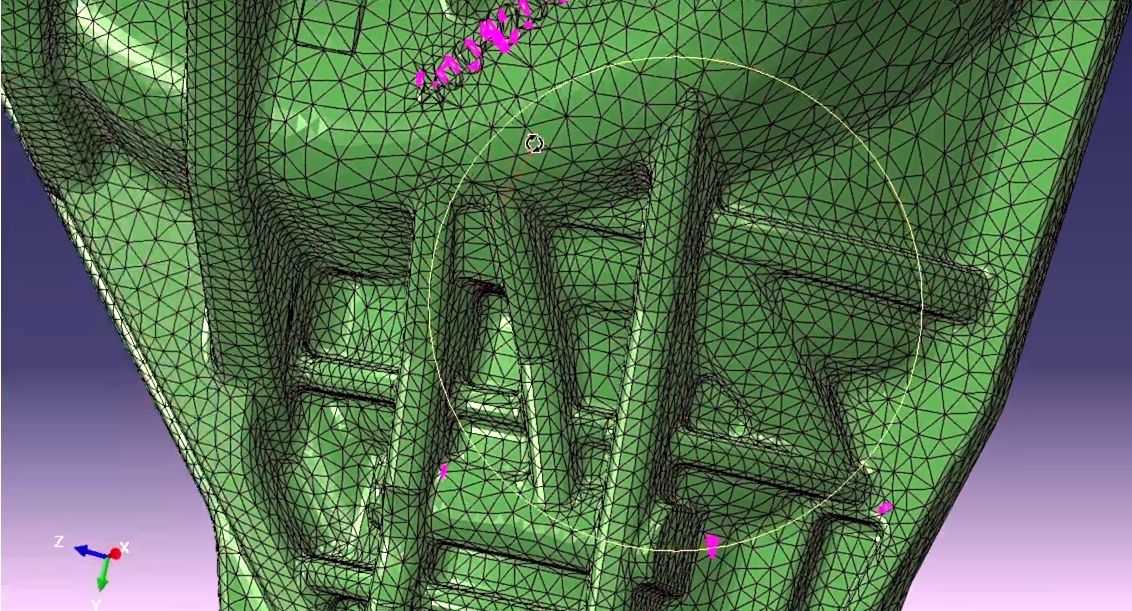

微信图片_2025-11-28_093922_212

二、单元畸变的3大核心诱因

解决问题需先找根源，诱因集中在三环节：

几何模型缺陷：导入的CAD模型有自由边、重叠面、微小间隙、曲面扭曲，网格划分时为贴合缺陷几何，被迫生成畸形单元；

网格划分不当：网格大小与模型特征不匹配（小特征用大网格、大曲面用过小网格）、单元类型选错（复杂曲面强用六面体单元）、网格过渡不合理（相邻单元大小差异超3倍）；

求解参数问题：材料本构参数错误（弹性模量过小致过度变形）、加载方式不合理（突然施加载荷引发单元剧烈变形）、接触设置不当（接触刚度过大致单元挤压畸变）。

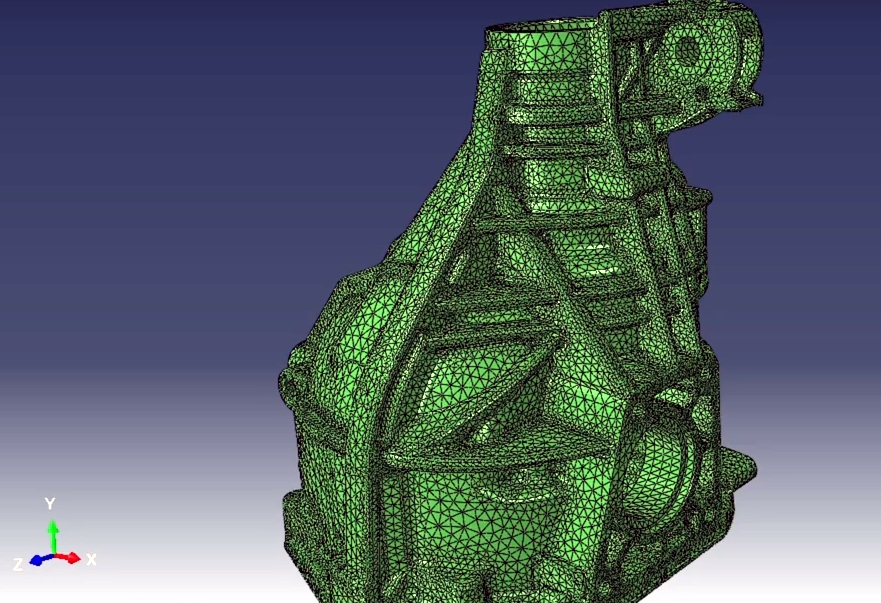

微信图片_2025-11-28_093951_362

三、流程解决：几何→网格→求解

按“几何优化→网格改进→求解调整”顺序，结合Abaqus实操解决：​

1.几何模型优化：减少先天隐患​

在“Part”或“Assembly”模块优化：​

• 修复缺陷：用“Verify”工具检测，“MergeEdges”合并自由边，“DeleteDuplicates”删重叠面，“Heal”功能闭合0.01-0.1mm微小间隙；​
• 简化特征：通过“FeatureSuppression”功能，隐藏或删除小于“网格大小1/5”的小倒角、螺纹孔等，避免网格碎片化；用“SplitSurface”拆分曲率突变的复杂曲面，形成平缓小曲面；​
• 优化曲面：“SurfaceQuality”工具检测扭曲曲面，“RefitSurface”功能调整控制点，保证曲率连续，避免翘曲畸变。​

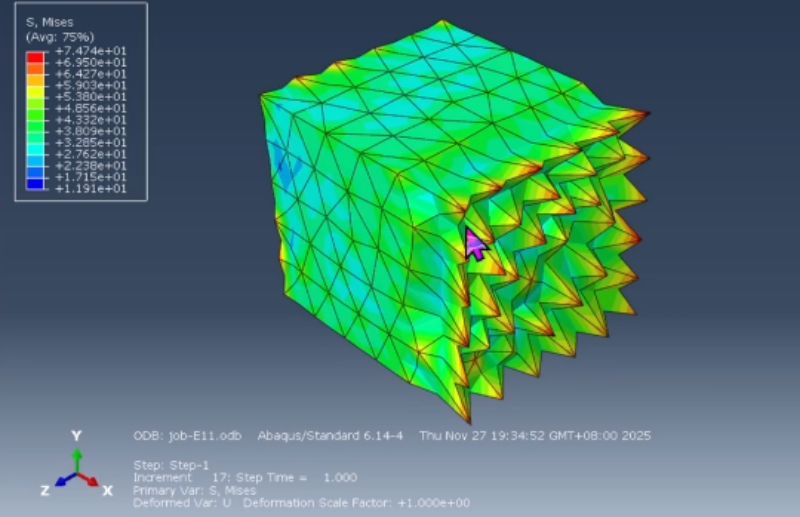

微信图片_2025-11-28_094059_055

2.网格划分改进：控制单元形状

在“Mesh”模块优化：

• 选对单元类型：复杂曲面/异形结构优先用四面体单元（C3D4、C3D10），规则实体用六面体单元（C3D8R、C3D20R）；薄壳结构选壳单元（S4R、S3R），勾选“ReducedIntegration”减缩积分；
• 优化网格参数：基础网格大小按“模型关键特征尺寸1/5-1/10”设，“Biasing”功能实现平滑过渡（相邻单元大小差异≤2倍，过渡3-5步）；关键区域用“LocalSeed”设加密网格（为基础网格1/2）；
• 修复劣质单元：“MeshQuality”工具检测，“雅可比<0.5”“长宽比>5”的单元，先试“MeshImprove”自动优化；无效则手动：“MoveNode”微调节点，调整四边形单元锐角至45°-135°；大面积畸变需删网格重划；负体积单元先查几何重叠，删重叠后重划或改用四面体单元。

3.求解参数调整：避免过程畸变​

在“Step”“Load”“Interaction”模块调整：

• 优化加载约束：用“RampLoad”分10-20步施加载荷，避免突然加载；边界约束避免过约束，按实际场景设约束方向；
• 调整接触与材料：接触设置中，“ContactStiffness”设为“Medium”或“Soft”，勾选“AllowSeparation”；确保材料本构参数准确，塑性材料硬化曲线合理；
• 优化求解控制：“StepControls”中，“MaxIncrements”设1000-2000步，“InitialIncrement”设0.01-0.1；收敛困难+畸变时，勾选“LineSearch”功能。

解决Abaqus单元畸变，核心是“全流程控制”——几何优化消先天缺陷，网格划分控单元形状，求解调整避过程畸变，结合预防习惯减问题。
