物联网平台架构设计

一、前言

哈喽大家好，我是「老周聊架构」主理人老周。今天我们来讲一下物联网平台架构设计，虽然我们是AIoT部门，也就是AI+IoT，不过大家看我的文章也能看得出最近写的关于AI的文章相对多些，那今天老周就来和大家分享下物联网平台架构设计。

物联网（IoT，Internet of Things）正在以前所未有的速度渗透到工业、农业、智能家居、城市管理等各个领域。随着接入设备数量从百万级迈向百亿级，如何构建一个高可用、高并发、低延迟、易扩展的物联网平台，成为每一个 IoT 从业者必须面对的核心命题。

本文就不以我司的IoT平台来说了，整体思想大差不差，有些差异化的东西我会说。IoT平台目前也很成熟了，我们以阿里云 IoT 平台、涂鸦智能开发者平台、小米 AIoT 开发者平台三大业界标杆为参考，结合自身在Iot领域的实践以及业界主流平台的建设，系统梳理物联网平台的整体架构设计，涵盖设备接入层、协议适配、消息总线、设备管理、数据处理、安全体系、开放能力等核心模块，力求给出一套可落地的架构参考。

二、物联网平台整体架构概览

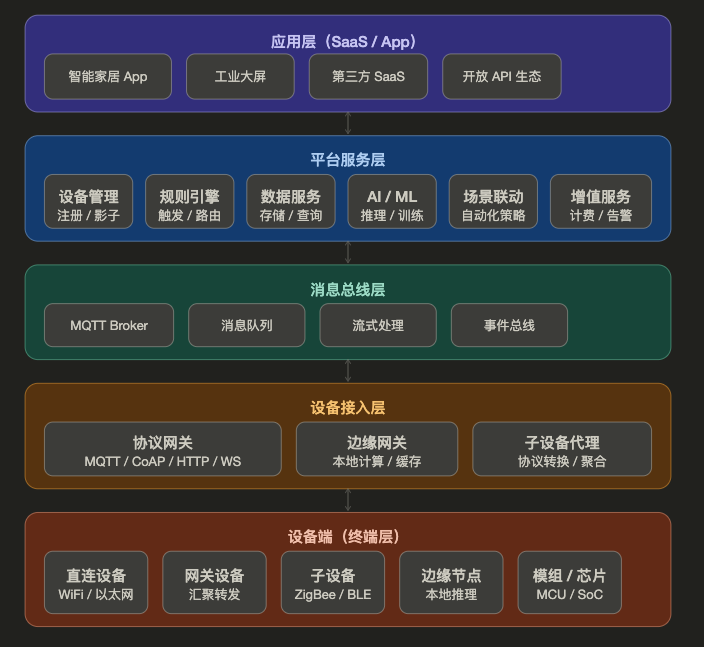

一个完整的物联网平台，通常可以划分为以下五个层次：

三、设备接入层设计

3.1 多协议接入

物联网设备种类繁多，网络环境复杂，不同场景对协议的要求差异显著。三大平台均支持多协议并存：

阿里云 IoT 在接入层提供了统一的协议网关，支持 MQTT over TCP/TLS、MQTT over WebSocket，并通过云网关支持 Modbus、OPC-UA 等工业协议的转换接入。

涂鸦智能 则在硬件侧深度集成，提供 TuyaOS 操作系统和模组 SDK，设备出厂即内置了与涂鸦云的安全连接能力，大幅降低了设备接入门槛。

小米 AIoT 采用 MIoT 协议规范，统一定义设备的 Service/Property/Event/Action 模型，所有接入设备必须遵循该规范，保证了生态内的互联互通。

3.2 设备认证与安全接入

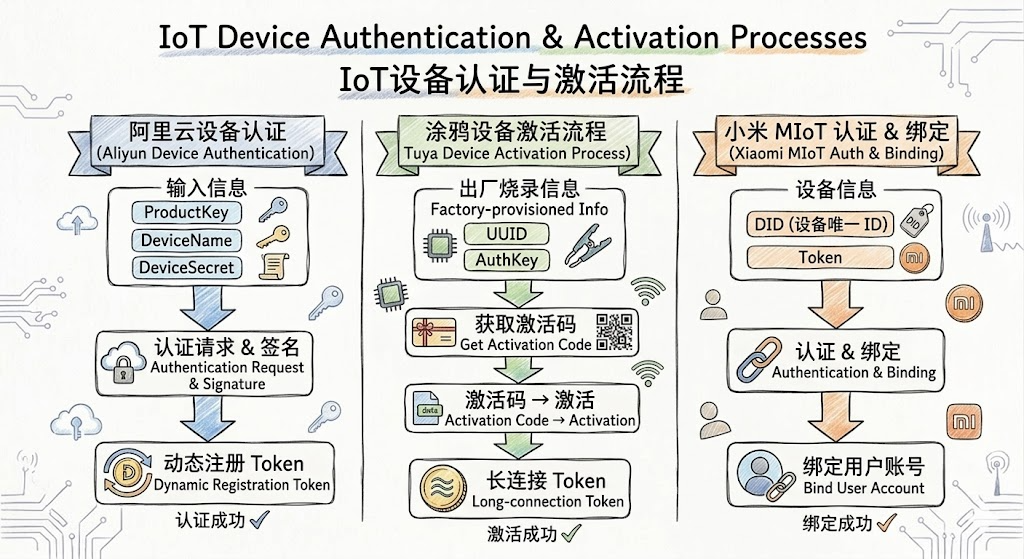

设备接入的第一道关卡是身份认证，这里给出主流的几种方式：

我这边的设备认证是参考阿里云的设备三元组认证的

最佳实践：

• 设备出厂时烧录唯一标识（UUID/SN）和密钥，避免明文存储
• 支持一机一密（每台设备独立密钥）和一型一密（同型号共享密钥 + 动态注册）
• TLS/DTLS 加密传输，防止中间人攻击
• 证书轮换机制，支持设备密钥定期更新

3.3 边缘网关与子设备代理

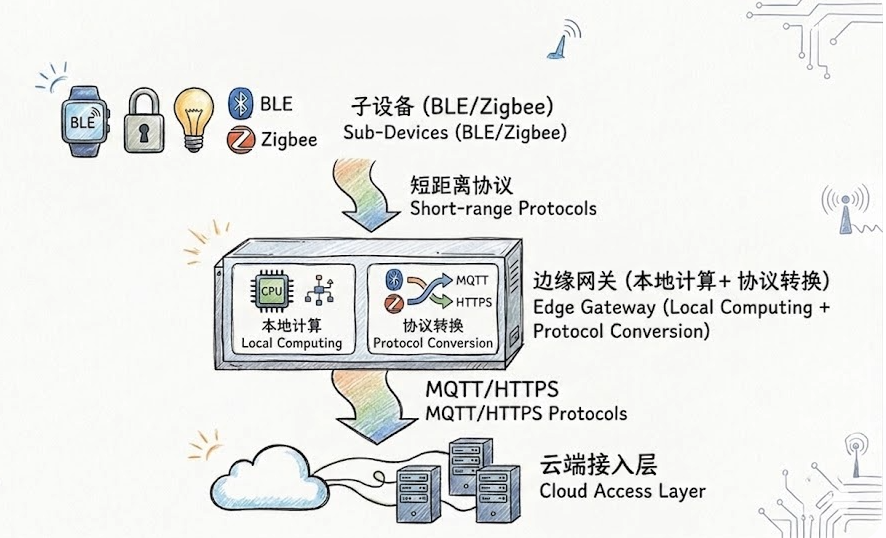

对于蓝牙、Zigbee、Z-Wave 等短距离协议设备，无法直接连接云端，需要通过边缘网关进行协议转换和代理上云：

阿里云的Link IoT Edge、涂鸦的边缘计算网关、小米的小爱音箱/路由器都承担了这一角色。边缘网关的核心能力：

• 协议转换：BLE/Zigbee → MQTT
• 本地自治：断网时本地规则仍可执行
• 数据预处理：边缘过滤、聚合，减少上云流量
• OTA 代理：统一管理子设备固件升级

四、消息总线层设计

4.1 MQTT Broker 集群

MQTT Broker 是物联网平台的心脏，需要支持亿级设备长连接。核心设计要点：

关键技术选型：

• EMQ X（EMQX）：开源 MQTT Broker，单节点支持百万连接，集群支持亿级
• HiveMQ：企业级 MQTT，强一致性集群
• 自研 Broker：阿里云、涂鸦均有自研 MQTT 服务，针对 IoT 场景深度优化

连接保活机制：

• KeepAlive 心跳检测（默认 60s）
• 遗嘱消息（LWT）：设备异常下线时自动触发告警
• 会话持久化：QoS 1/2 消息离线缓存，设备上线后补发

4.2 消息队列与流处理

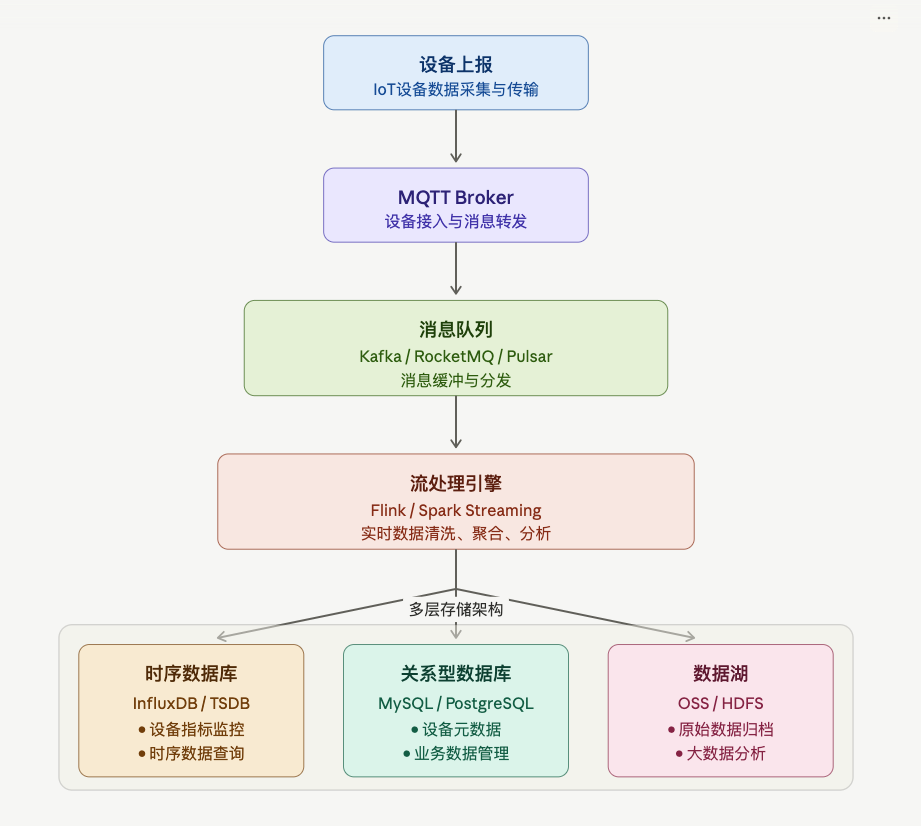

设备上报的海量数据需要经过消息队列进行削峰填谷，再由流处理引擎进行实时计算：

阿里云 IoT 的消息流转支持将设备数据直接路由到 RocketMQ、Lindorm（时序数据库）、函数计算（FC）等，通过规则引擎 SQL 进行过滤和转换，无需编写额外代码。

4.3 自研MQTT Broker的整体架构

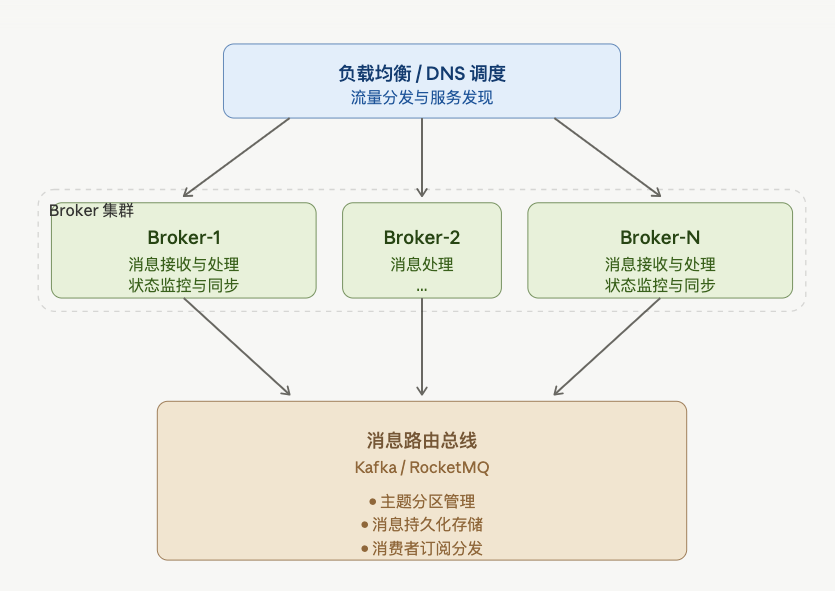

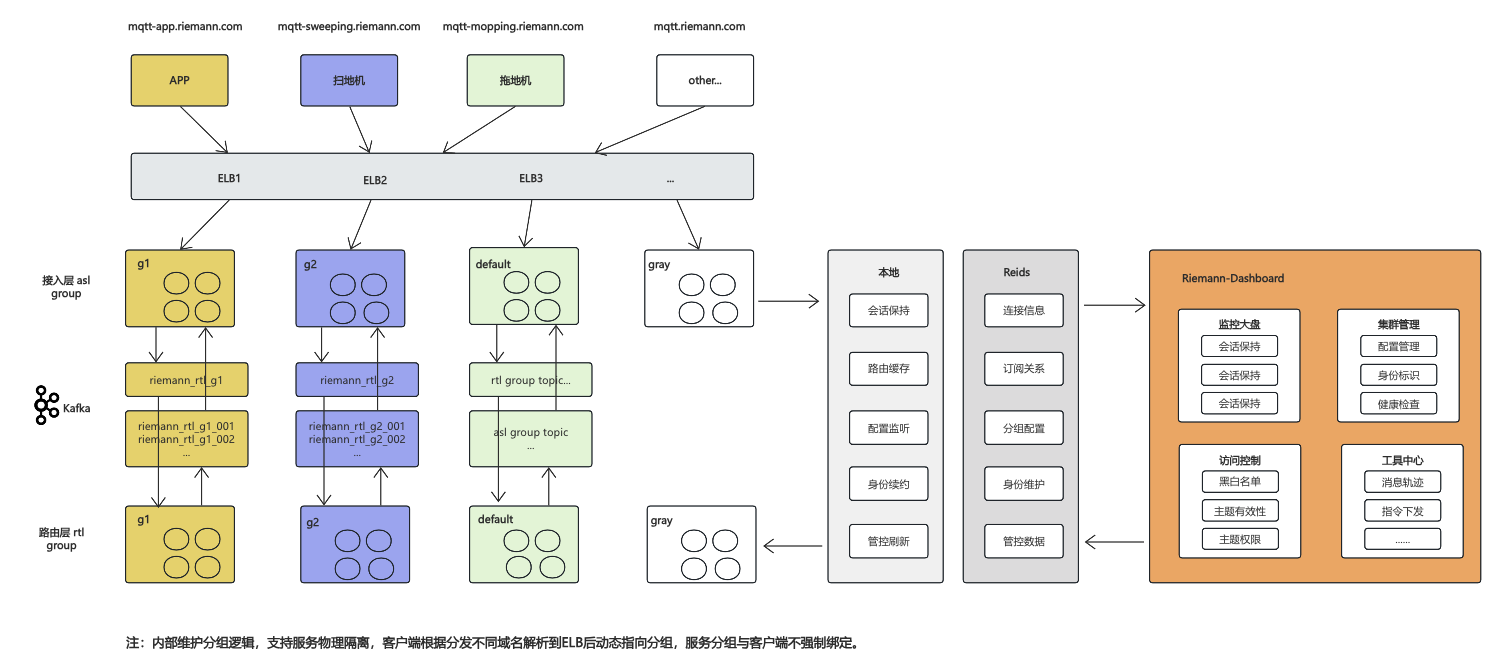

下面给一下我之前做的MQTT Broker的一个架构图，老周纯手戳的！仅供参考~

五、设备管理层设计

5.1 物模型（Thing Model）

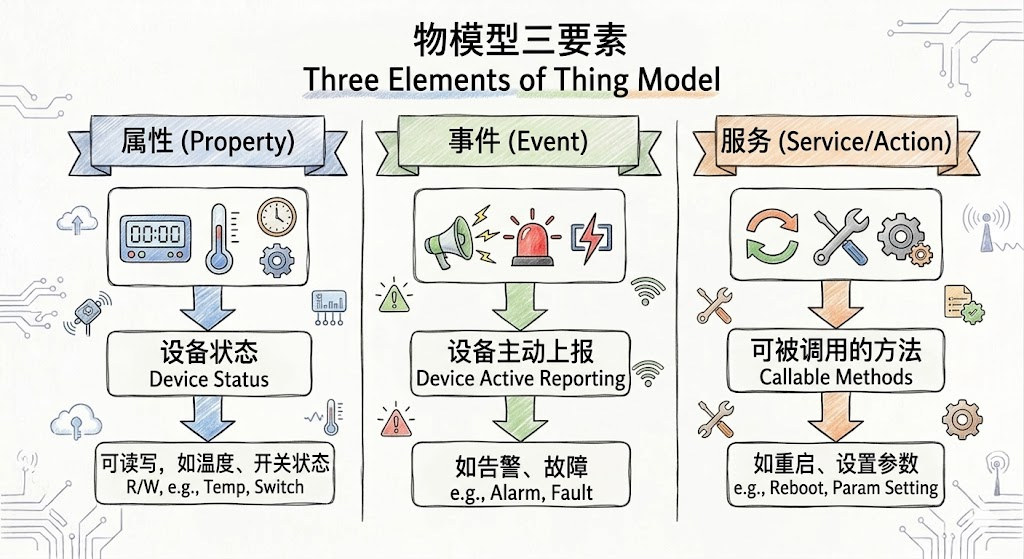

物模型是物联网平台的核心抽象，用于统一描述设备的能力。三大平台均采用了类似的三元素模型：

小米 MIoT 规范将其进一步细化为 siid（Service ID）+ piid（Property ID）+ aiid（Action ID）+ eiid（Event ID）的四维坐标体系，所有设备能力都通过这套规范描述，实现跨品牌互联互通。

涂鸦智能则提供了标准功能点（DP，Data Point）体系，每个 DP 对应一个设备功能，支持布尔、枚举、整数、字符串、RAW 等多种数据类型。

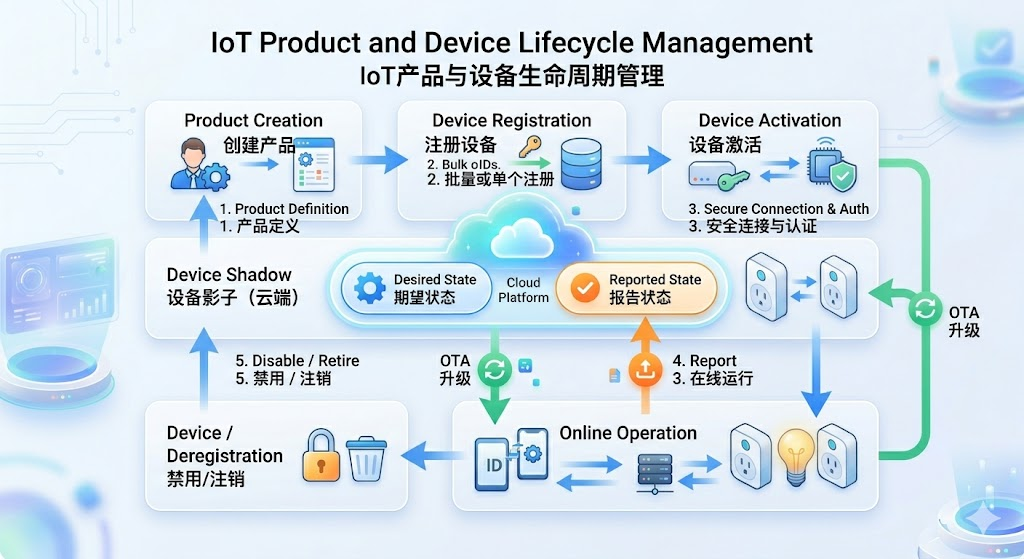

5.2 设备生命周期管理

5.3 设备影子（Device Shadow）

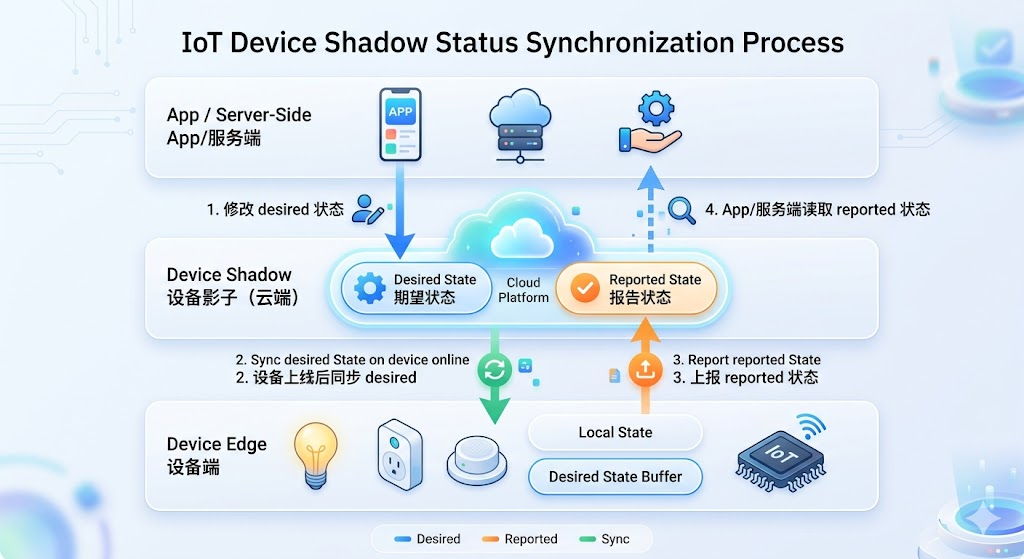

设备影子是云端对设备状态的持久化镜像，解决了设备离线时无法获取状态的问题：

这种设计使得应用层无需关心设备是否在线，始终与影子交互，由平台负责状态同步。

六、数据处理与分析层

6.1 时序数据存储

IoT 设备产生的数据天然是时序数据，需要专门的时序数据库进行存储和查询：

时序数据的核心挑战：

• 写入吞吐：百万设备每秒上报，需要支持百万 TPS 写入
• 数据压缩：时序数据重复性高，压缩比可达 10:1 以上
• 降采样：历史数据自动聚合，节省存储空间
• 多维查询：按设备、时间范围、标签灵活查询

6.2 规则引擎

规则引擎是物联网平台的"大脑"，负责对设备数据进行实时处理和联动：

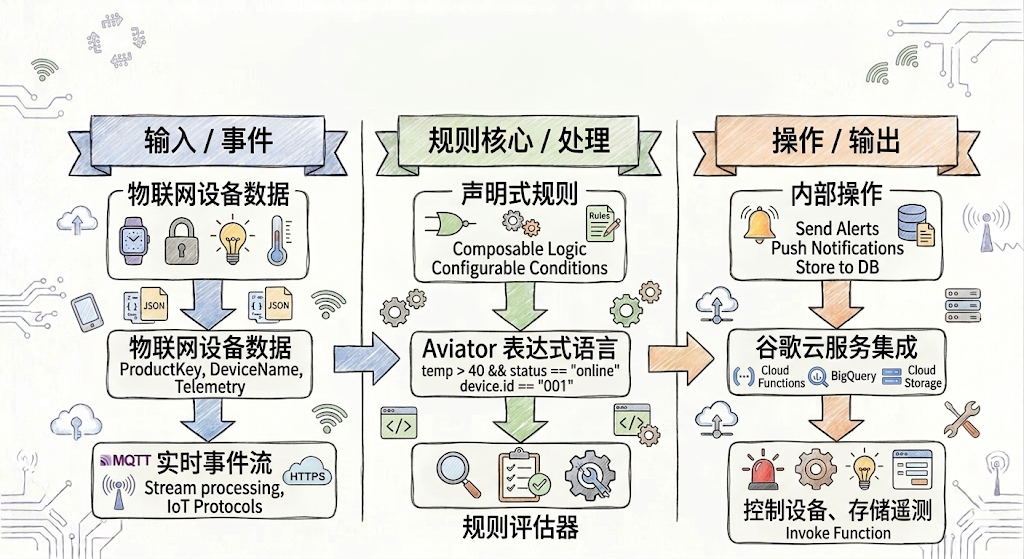

这里我给大家推荐一个我之前实践的，当时我做规则引擎用的是Google Aviator，这是一款比较轻量级 Java 表达式引擎。

规则引擎的核心能力：

• 数据过滤：按条件筛选设备上报数据
• 数据转换：格式转换、字段映射、单位换算
• 场景联动：设备 A 触发 → 控制设备 B（如温度过高 → 开启空调）
• 数据转发：路由到数据库、消息队列、函数计算、第三方 Webhook

6.3 AI/ML 集成

三大平台均在向 AI 方向演进：

• 阿里云：集成 PAI（机器学习平台），支持设备异常检测、预测性维护
• 涂鸦智能：提供 AI 语音识别、图像识别能力，赋能智能家居场景
• 小米 AIoT：深度整合小爱同学语音助手，实现自然语言控制设备

七、安全体系设计

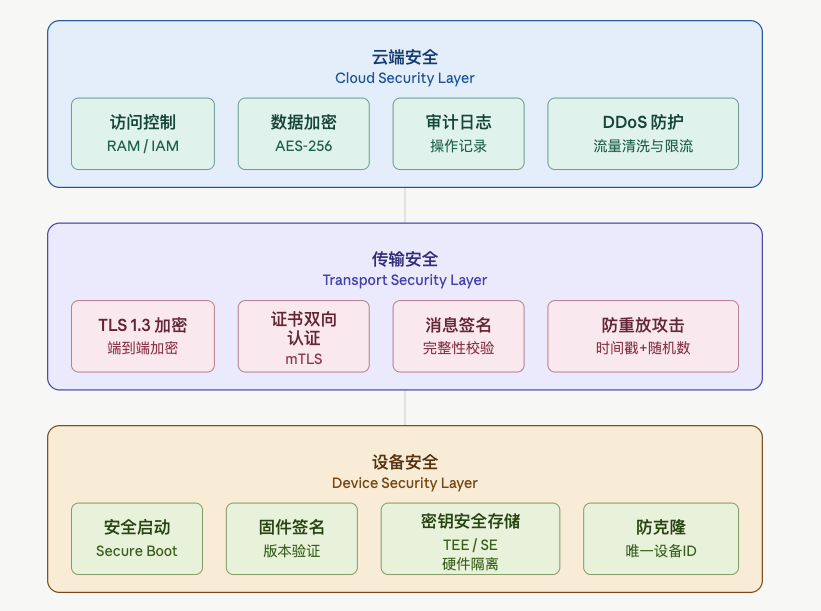

安全是物联网平台的生命线，需要构建端-管-云全链路安全体系：

7.1 设备端安全

• 安全启动（Secure Boot）：验证固件签名，防止恶意固件运行
• 可信执行环境（TEE）：密钥存储在硬件安全区，无法被软件读取
• 防克隆：设备唯一标识与硬件绑定，防止设备 ID 被复制

7.2 传输安全

• TLS 双向认证：设备证书 + 服务端证书，防止中间人攻击
• 消息签名：HMAC-SHA256 对消息体签名，防止篡改
• Token 有效期：短期 Token + 刷新机制，降低泄露风险

7.3 云端安全

• 最小权限原则：每个设备只能访问自己的 Topic，不能跨设备订阅
• DDoS 防护：阿里云接入层支持防御 600 Gbps DDoS 攻击
• 数据隔离：多租户数据严格隔离，支持私有化部署

八、开放能力与生态建设

8.1 OpenAPI 体系

三大平台均提供了完善的 OpenAPI，允许第三方开发者构建上层应用：

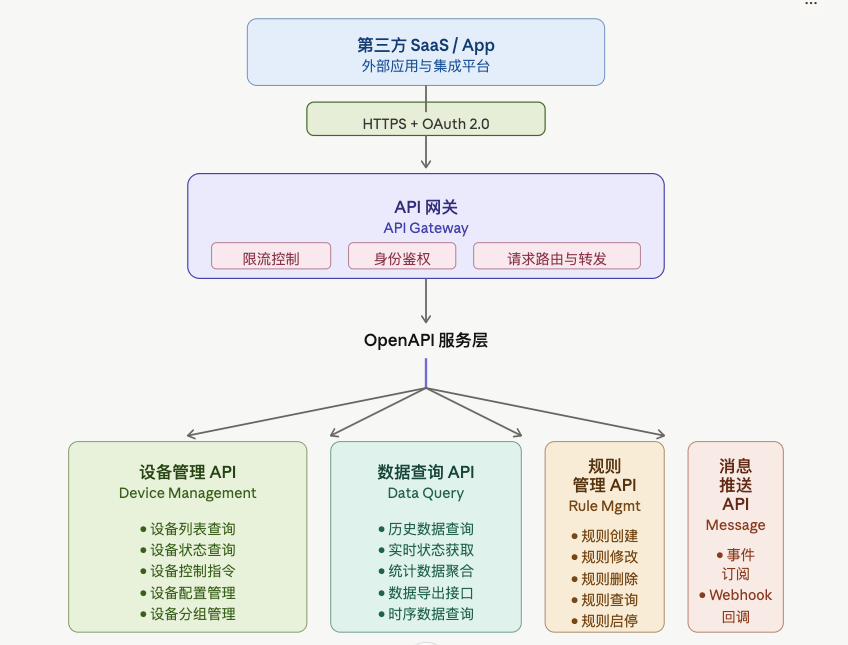

比如 涂鸦 OpenAPI 提供了超过 200 个 API 接口，覆盖设备控制、用户管理、场景自动化等全场景，并支持 Webhook 回调，让第三方系统实时感知设备状态变化。

我5年前写过一篇文章：开放平台设计方案与实践

主要讲了开放平台几种常见的认证方式可供参考。

8.2 App SDK

• 阿里云：提供 Android/iOS SDK，支持设备配网、控制、状态同步
• 涂鸦：提供 App SDK + 面板 SDK，开发者可快速构建品牌 App
• 小米：提供 MIoT App SDK，第三方设备可接入米家 App 生态

8.3 硬件生态

九、高可用与可扩展性设计

9.1 多地域部署

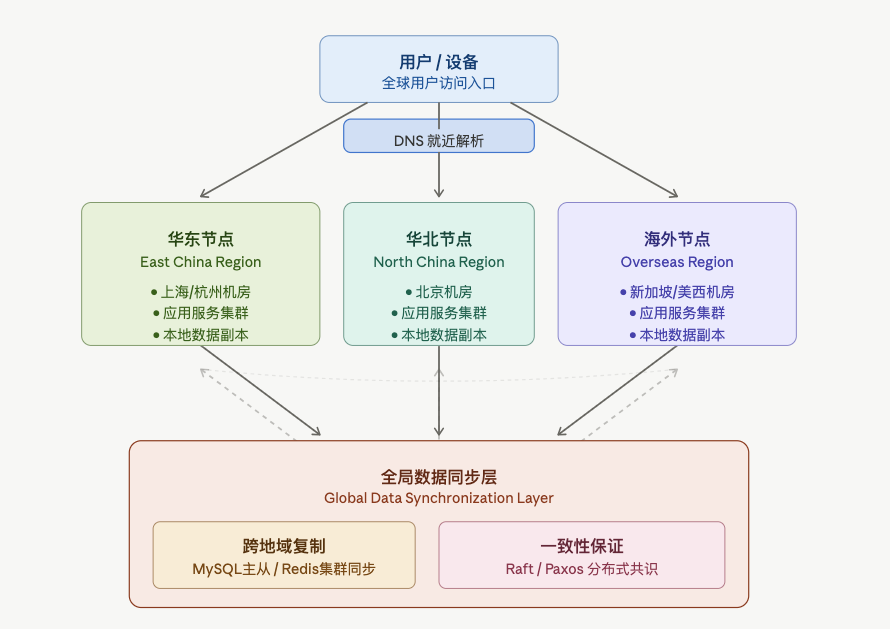

像阿里云 IoT 覆盖全球 8 个地域，设备根据 IP 地址自动就近接入，降低延迟。

9.2 水平扩展架构

物联网平台的各层均需支持水平扩展：

• 接入层：无状态设计，通过负载均衡横向扩展 Broker 节点
• 消息层：Kafka/RocketMQ 分区扩展，线性提升吞吐
• 存储层：时序数据库分片，按设备 ID 或时间范围分片
• 计算层：Flink 作业弹性扩缩容，按消息量自动调整并行度

9.3 SLA 保障

十、三大平台架构对比

十一、架构设计总结与建议

11.1 核心设计原则

1. 设备优先：一切设计以设备接入的稳定性和低功耗为优先
2. 数据驱动：平台的核心价值在于数据的采集、存储和分析
3. 安全内建：安全不是附加功能，而是架构的基础
4. 开放生态：通过 OpenAPI 和 SDK 构建开发者生态，是平台长期竞争力的关键
5. 弹性扩展：从百台到亿台，架构需要线性扩展，不能有单点瓶颈

11.2 自建 IoT 平台的关键决策

如果你正在考虑自建物联网平台，以下几个关键决策点需要提前想清楚：

11.3 未来趋势

• 边缘智能：AI 推理下沉到边缘，实现毫秒级本地决策
• Matter 协议：苹果/谷歌/亚马逊/三星联合推动的统一智能家居协议，将打破生态壁垒
• 数字孪生：设备影子进化为完整的数字孪生，支持仿真和预测
• AIoT 融合：大模型与 IoT 深度结合，自然语言控制设备成为标配

十二、自研 MQTT Broker 遇到的挑战与解决方案

老周还是说下我自研 MQTT Broker 所遇到的一些难点以及如何解决的，这些经验我认为可以沉淀下来，供大家参考。

1、海量连接与并发管理（C10M 挑战）

难点： 当连接数达到百万甚至千万级时，操作系统的文件描述符（FD）限制、上下文切换开销，以及每个连接占用的内存（即便只是维持心跳）都会让服务器崩溃。

解决方案：

• 异步非阻塞 I/O： 基于 Netty (Java)、Go (Channels/Goroutines) 或 Rust (Tokio) 构建，使用 epoll/kqueue 模型。
• 内存优化： 严格控制每个 Connection 对象的内存占用。使用零拷贝（Zero-copy）技术处理消息转发，减少 CPU 和内存带宽压力。
• 多层负载均衡： 在 Broker 前置 L4（LVS/DPVS）和 L7（NGINX/HAProxy）负载均衡，实现分流。

我就拿常规 16 核 32G 的机器上，如果只是“维持心跳”而没有高频业务报文，百万连接是完全可以实现的。

其实连接本身不怎么费 CPU，但非常费内存。

• TCP 栈内存： 每个 TCP 连接都需要读写缓冲区（Send/Recv Buffer）。默认通常在 4KB~16KB 左右。
• Broker 状态维护： Broker 需要在内存里维护 Client ID、订阅关系、Session 状态。

计算公式：

假设一个连接总共占用 15KB 内存（包括内核和应用层），那么 100 万连接 ≈ 14.3GB 内存。这还没算Broker 状态维护所需要的内存。

当时我是用 Vertx 实现了一个 Broker，刚开始能满足，后面设备连接上来以后，内存成了瓶颈，每隔一段时间内存就要爆，然后我们就加内存临时解决。当时你可能会说，为啥不做分布式的？当然这就是架构中的取舍，不要一上来就是各种分布式，前期能不用就尽量不用，因为分布式会在软件工程方面引入其它复杂的问题；那后面内存遇到了瓶颈以后，我们也重构成了分布式的。

2、高性能主题匹配（Topic Trie 瓶颈）

难点： MQTT 使用通配符（+ 和 #）进行订阅。当订阅关系达到千万级时，传统的树形结构（Trie Tree）在匹配时会产生严重的 CPU 消耗，且随着主题深度增加，内存占用呈指数级上升。

解决方案：

• 高效前缀树优化： 采用更紧凑的数据结构（如 Adaptive Radix Tree），并对频繁匹配的路径进行缓存。

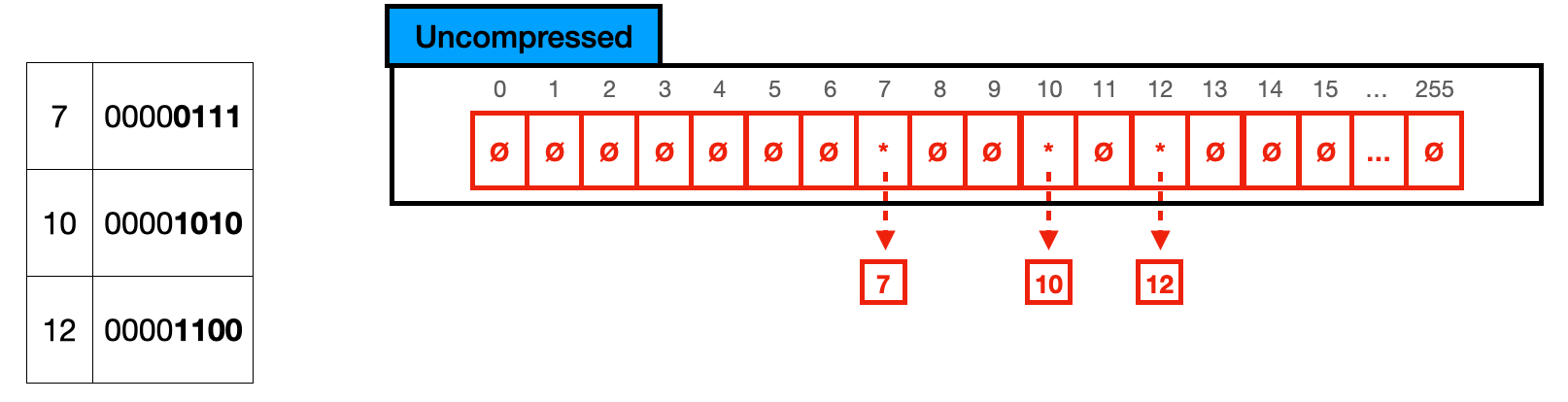

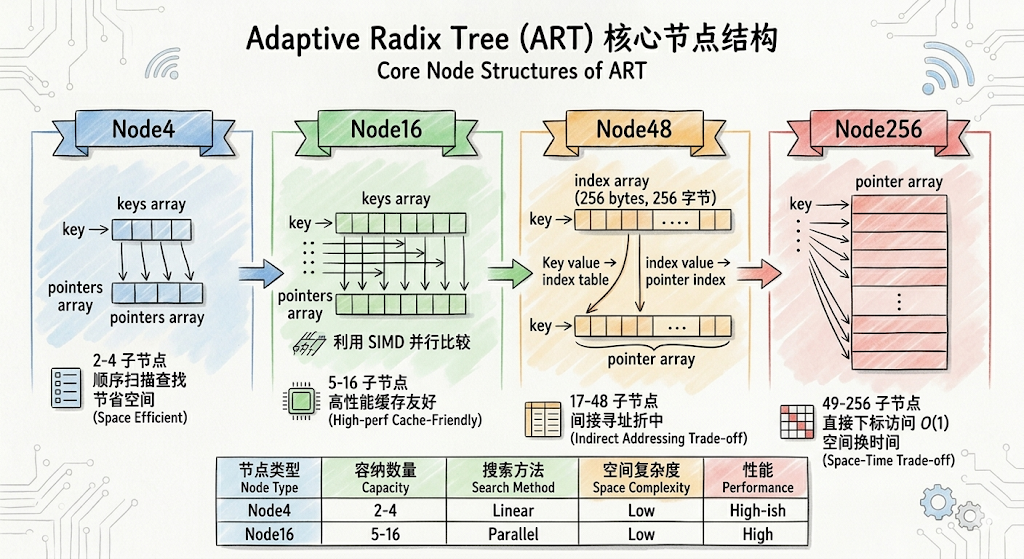

我拿 Node4 来举个例子吧。我们以一个节点存 8 bits (即 1 Byte)为例，如下：

可以看到，节点将存 256（$2^8$）个指针，指针数组的下标代表子节点的值。整个节点占用的空间为 2048（256 * 8）bytes，然而实际有效的指针只有 3 个，也就意味着有 2024 （2048 - 24）bytes 浪费掉了。

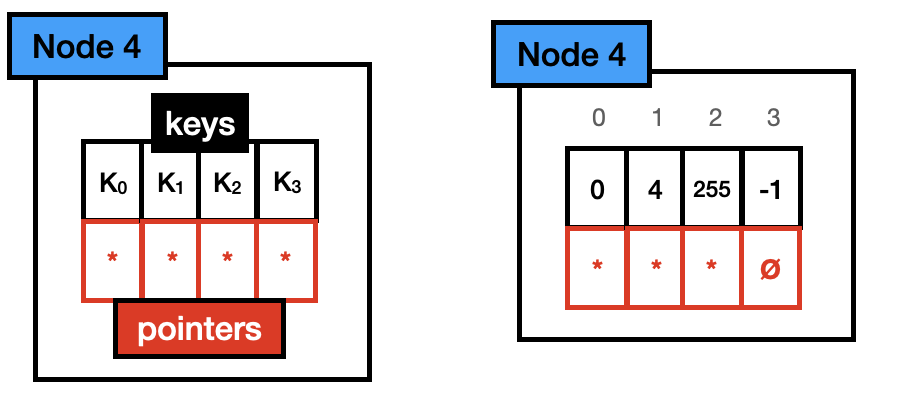

那我们来看 ART Node4，由一个长度为 4 的 byte 数组和长度为 4 的指针数组构成，最多存储 4 个不同的 key 及其对应的子节点指针。一共占用 40（41 + 48）bytes。有效指针个数小于等于 4 时，使用这种类型的节点存储如下：

存储直接省了几十倍。

• 订阅关系外置： 内存放不下的订阅关系，可以按照 Client ID Hash 分片存储在高性能 K-V 数据库（如 Redis 或 RocksDB）中，Broker 只缓存热点数据。
• 并发匹配： 将匹配逻辑拆分为无状态的并行任务，利用多核 CPU。

3、如何保证刚好发一次

MQTT 的 QoS 2（Exactly Once）是协议中最复杂的部分。要实现“既不丢失也不重复”，本质上是解决分布式系统中的共识问题。它通过一套四阶段握手（Four-way Handshake）机制，将消息可靠性从网络层提升到了协议状态机层面。

3.1 内存与存储爆炸 (Session Persistence)

挑战：QoS 2 要求 Broker 在握手完成前必须记住每个消息的状态。如果有 100 万连接同时进行 QoS 2 传输，内存会迅速溢出。

解决方案：

• 冷热分离：活跃握手状态存入 高性能内存索引（如 ART 树），超时未完成的握手状态落地到 RocksDB。
• 限制 Inflight Window：强制限制每个 Client 同时进行的 QoS 2 消息数量（例如 Max Inflight = 10），防止单个客户端恶意占满内存。

3.2 分布式集群下的状态同步

挑战：如果客户端在握手中途断线并重连到了 Broker 集群的另一个节点，新节点如何继续未完成的 QoS 2 握手？

解决方案：

• 分布式 Session 存储：将 Packet ID 状态存入全局 Redis 或分布式数据库。
• 一致性哈希：尽量让同一个 ClientID 重连到同一个节点，减少跨节点状态读取的开销。

3.3 消息落地的原子性

挑战：Broker 必须确保“收到消息”和“存入待分发队列”是原子的。如果 Broker 在发送 PUBREC 后突然宕机，消息必须还在。

解决方案：

WAL（Write-Ahead Logging）：参考 Kafka 机制，QoS 2 消息进入 Broker 后先顺序写入日志，再进行逻辑处理。

4、集群化与横向扩展（Horizontal Scaling）

难点： MQTT 是有状态协议（Session）。如果客户端 A 连接在节点 1，客户端 B 连接在节点 2，节点 1 必须知道节点 2 上有谁订阅了 A 发的消息。

解决方案：

• 分布式路由表：节点间同步订阅信息（可通过 Gossip 协议或分布式缓存）。
• 内部转发总线： 当节点 1 收到消息，通过高带宽、低延迟的内部总线（如 gRPC 或专用 TCP 私有协议）将消息路由到节点 2。
• 一致性哈希： 用于分配客户端连接，确保节点宕机时，Session 迁移的范围可控。
