🌐华为静态路由配置-不同网段实现互通

📌 一、案例概述

目标：在没有配置动态路由协议的情况下，通过静态路由实现不同网段主机互通。

场景：三台交换机（SwitchA、SwitchB、SwitchC）互联，分别连接三台处于不同网段的主机（PC1、PC2、PC3）。

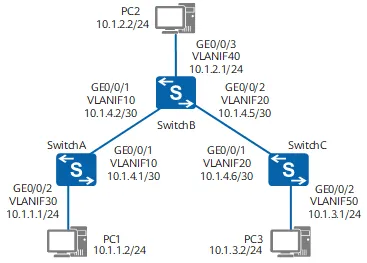

🧩 二、组网拓扑

链路：SwitchA ↔ SwitchB ↔ SwitchC
VLAN：各交换机配置 VLANIF 接口，实现三层互通

📖 三、技术原理

1. 静态路由简介

定义：由管理员手工配置，指定到达目的网络的下一跳或出接口。
特点： ✅ 带宽占用低 ✅ CPU负载低 ❌ 网络拓扑变化后需人工更新
主要参数：目的网络/掩码、出接口、下一跳、优先级。

2. 适用场景

小型网络、网络结构固定
作为动态路由的补充（主备、负载均衡）

⚠️ 四、配置注意事项

静态路由需双向配置，保证报文返回路径正确。
可配置等价路由实现负载均衡，或浮动路由实现主备切换。
本案例适用于华为 S 系列交换机所有版本。

🛠️ 五、配置思路

配置 VLAN 并划分接口，实现二层通信。
配置 VLANIF 接口 IP，实现三层互通。
在 PC 端配置默认网关 指向各自交换机 VLANIF。
在交换机上配置静态路由/缺省路由，确保跨网段通信。

✅ 六、配置步骤

1. 配置 SwitchA

<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] vlan batch 10 30
[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GE0/0/1] port link-type trunk
[SwitchA-GE0/0/1] port trunk allow-pass vlan 10
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GE0/0/2] port link-type access
[SwitchA-GE0/0/2] port default vlan 30
[SwitchA] interface vlanif 10
[SwitchA-Vlanif10] ip address 10.1.4.1 30
[SwitchA] interface vlanif 30
[SwitchA-Vlanif30] ip address 10.1.1.1 24
[SwitchA] ip route-static 0.0.0.0 0.0.0.0 10.1.4.2

2. 配置 SwitchB

[SwitchB] vlan batch 10 20 40
[SwitchB] interface vlanif 10
[SwitchB-Vlanif10] ip address 10.1.4.2 30
[SwitchB] interface vlanif 20
[SwitchB-Vlanif20] ip address 10.1.4.5 30
[SwitchB] interface vlanif 40
[SwitchB-Vlanif40] ip address 10.1.2.1 24
[SwitchB] ip route-static 10.1.1.0 24 10.1.4.1
[SwitchB] ip route-static 10.1.3.0 24 10.1.4.6

3. 配置 SwitchC

[SwitchC] vlan batch 20 50
[SwitchC] interface vlanif 20
[SwitchC-Vlanif20] ip address 10.1.4.6 30
[SwitchC] interface vlanif 50
[SwitchC-Vlanif50] ip address 10.1.3.1 24
[SwitchC] ip route-static 0.0.0.0 0.0.0.0 10.1.4.5

4. 配置主机网关

PC1 → 10.1.1.1
PC2 → 10.1.2.1
PC3 → 10.1.3.1

🔍 七、验证配置

1. 查看路由表（SwitchA）

[SwitchA] display ip routing-table

应显示到 PC2/PC3 的路由通过下一跳 10.1.4.2。

2. 测试连通性

[SwitchA] ping 10.1.3.1
[SwitchA] tracert 10.1.3.1

✅ Ping 成功、Tracert 显示正确路径。

📄 八、完整配置文件

SwitchA 包含 VLAN 10/30、VLANIF IP、默认路由

#
sysname SwitchA
#
vlan batch 10 30
#
interface Vlanif10
 ip address 10.1.4.1 255.255.255.252
#
interface Vlanif30
 ip address 10.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 30
#
ip route-static 0.0.0.0 0.0.0.0 10.1.4.2
#
return

SwitchB 配置 VLAN 10/20/40、静态路由到 PC1 和 PC3

#
sysname SwitchB
#
vlan batch 10 20 40
#
interface Vlanif10
 ip address 10.1.4.2 255.255.255.252
#
interface Vlanif20
 ip address 10.1.4.5 255.255.255.252
#
interface Vlanif40
 ip address 10.1.2.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 40
#
ip route-static 10.1.1.0 255.255.255.0 10.1.4.1
ip route-static 10.1.3.0 255.255.255.0 10.1.4.6
#
return

SwitchC 配置 VLAN 20/50、默认路由

#
sysname SwitchC
#
vlan batch 20 50
#
interface Vlanif20
 ip address 10.1.4.6 255.255.255.252
#
interface Vlanif50
 ip address 10.1.3.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 50
#
ip route-static 0.0.0.0 0.0.0.0 10.1.4.5
#
return
